UG10.0怎么建模圆轮手轮? ug方向盘的建模方法
梦境我做主
UG10.0中想要创建圆轮手轮？，该怎么创建呢？下面我们就来看看详细的教程。
1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，另存为“圆轮手轮”。
2、如下图所示，点击工具栏中的“旋转”图标，点击基准坐标系中的“XZ平面”，直接进入草图。
3、如下图所示，进入草图，激活圆命令，画一个圆，添加几何约束，圆心在横轴上，激活快速尺寸命令，标注直径ø20，距离75，点击完成，退出草图。
4、如下图所示，回到旋转对话框，选择Z轴为旋转轴，点击确定。
5、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量Z轴，指定点0,0,10，设置尺寸：直径20，高度40，点击确定。
6、如下图所示，点击工具栏中的“拉伸”图标，点击实体中的圆柱体上表面，直接进入草图。
7、如下图所示，进入草图，激活矩形命令，画一个矩形，添加几何约束，矩形右边线与纵轴重合，激活快速尺寸命令，标注尺寸20、10、85，点击完成，退出草图。
8、如下图所示，回到拉伸对话框，设置限制为从0开始，10结束，看着预览方向点击反向，点击确定。
9、如下图所示，执行【菜单——插入——关联复制——阵列特征】，布局设置为“圆形”，要阵列的特征选择长方体，旋转轴指定Z轴，角度方向设置为数量3、节距角120，点击确定。

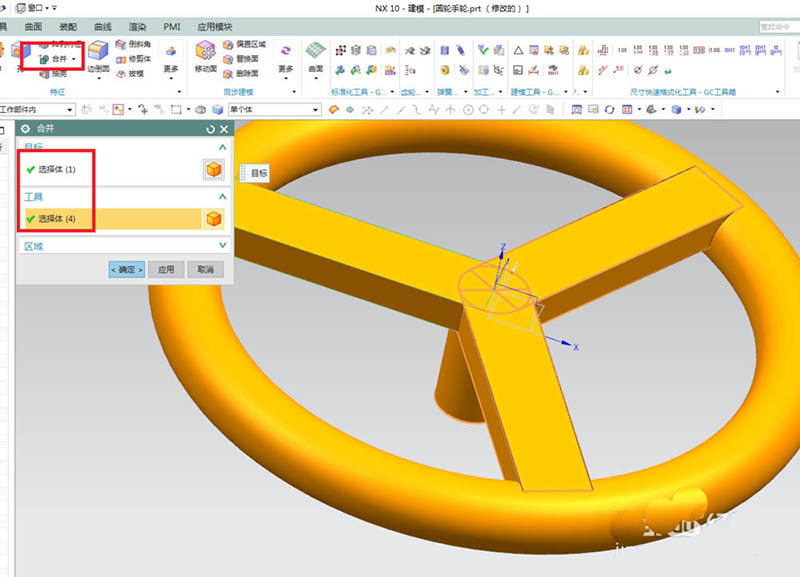

10、如下图所示，点击工具栏中的“合并”，点击软件中的所有特征，点击确定。
11、如下图所示，点击工具栏中的“边倒圆”，点击实体中的三条实体边线，对话框中设置半径R20，点击确定。
12、如下图所示，点击工具栏中的“边倒圆”，点击实体中的六条实体边线，对话框中设置半径R5，点击确定。

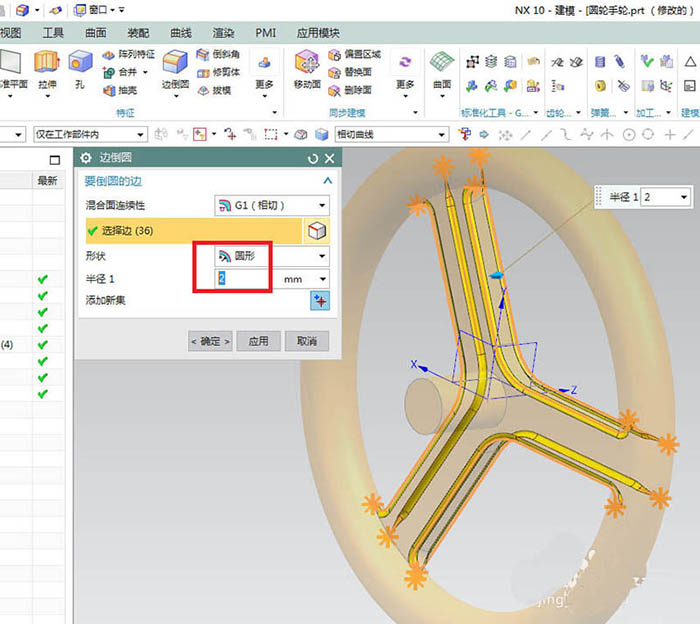

13、如下图所示，点击工具栏中的“边倒圆”，点击实体中的六条实体边线，对话框中设置半径R2，点击确定。

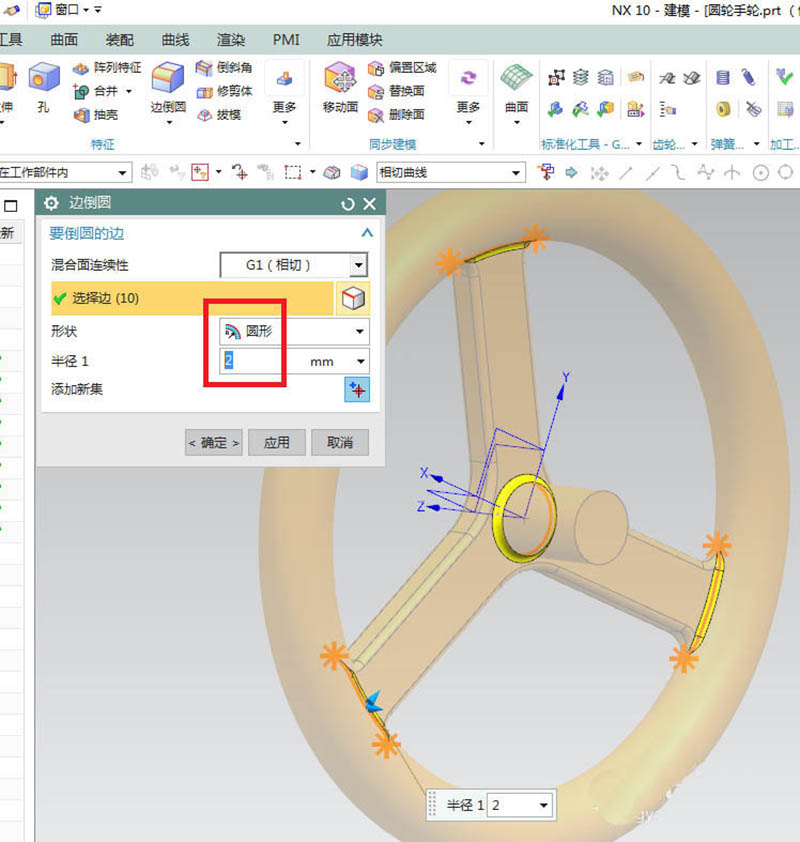

14、如下图所示，点击工具栏中的“边倒圆”，点击实体中的四条实体边线，对话框中设置半径R2，点击确定。

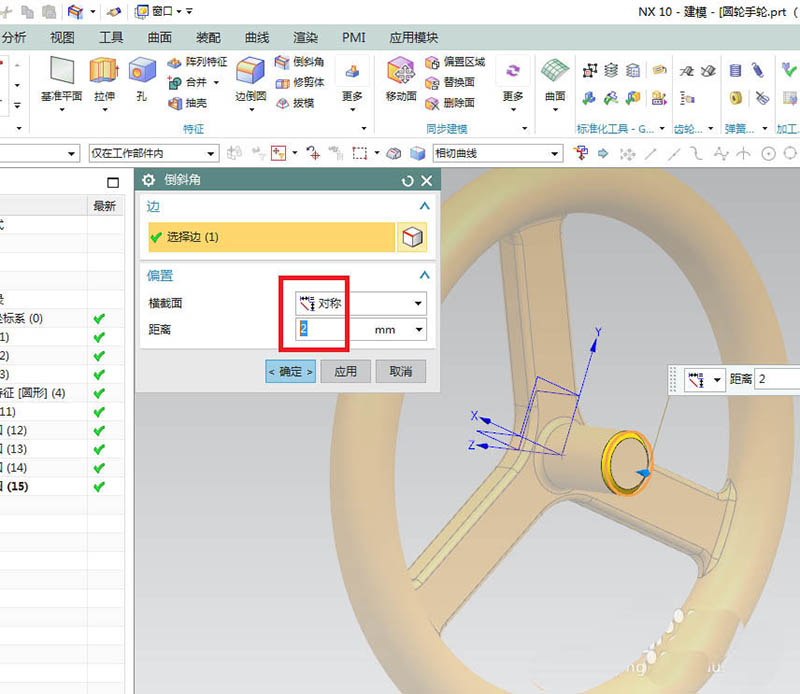

15、如下图所示，点击工具栏中的“倒斜角”，点击是中的实体边线，圆形边线，对话框中设置距离2，点击确定。

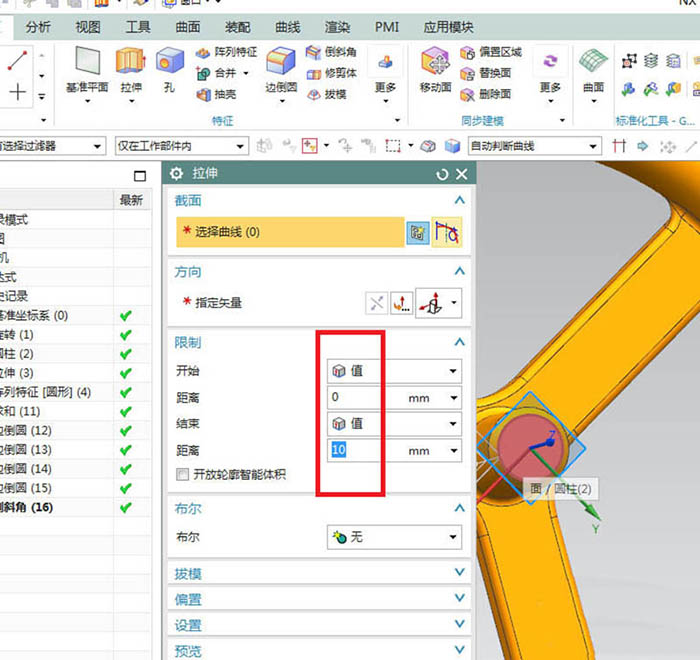

16、如下图所示，点击工具栏中的拉伸图标，点击实体中的圆形平面，直接进入草图。

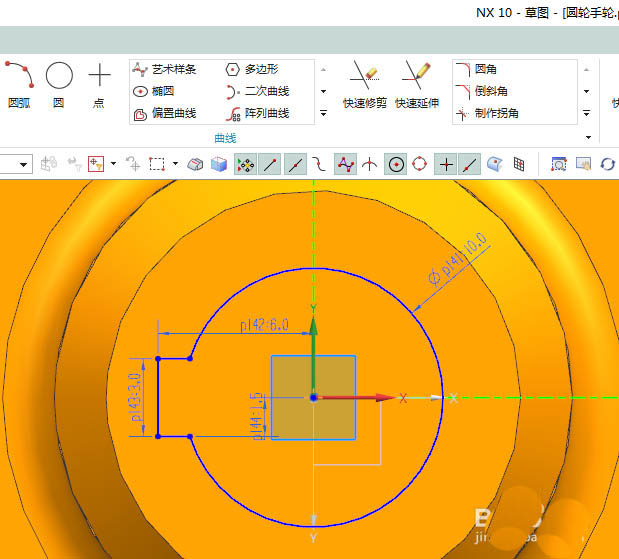

17、如下图所示，进入草图，激活圆命令，以坐标原点为圆画一个圆，激活矩形命令，画一个矩形，与圆相交，激活快速修剪命令，将圆形和矩形分别修剪，最后成下图中的样子，激活快速尺寸命令，标注详细尺寸，尺寸可以参照下图所示，点击完成，退出草图。
18、如下图所示，回到拉伸对话框，布尔求差，设置限制为30，点击确定。

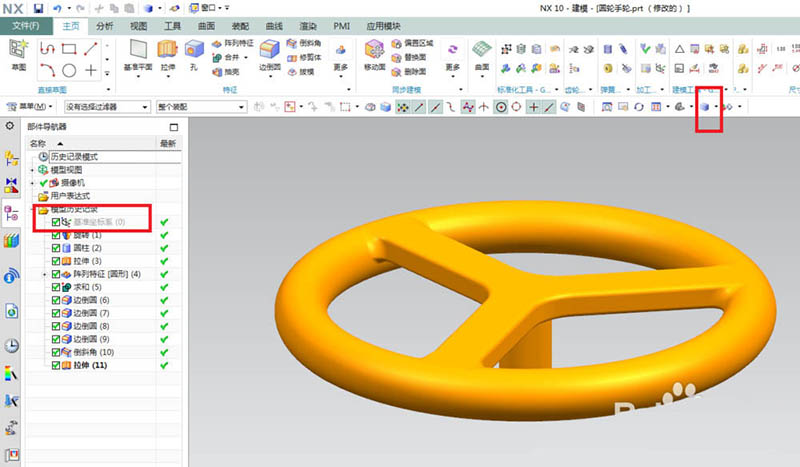

19、如下图所示，在部件导航器中将基准坐标系隐藏，将显示改成着色。

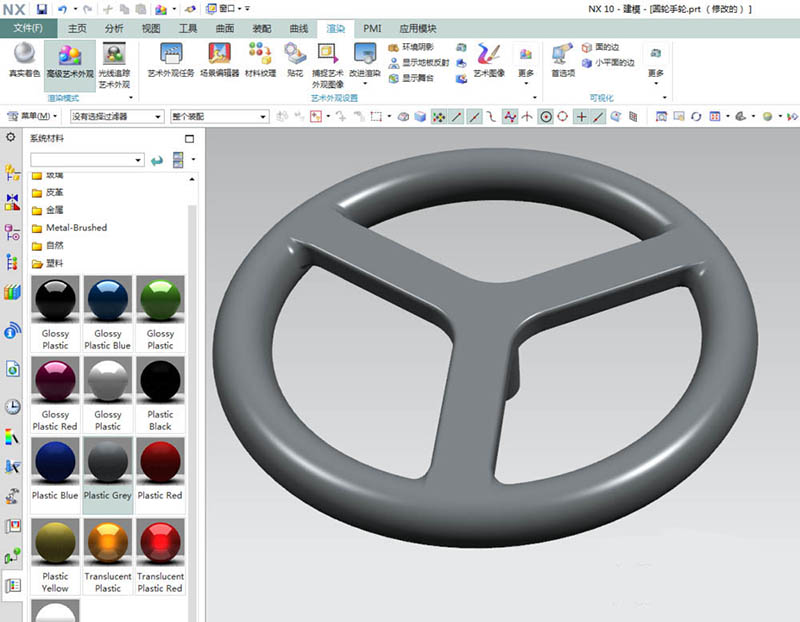

20、如下图所示，标题栏中点击渲染，工具栏中点击“高级艺术外观”，指定一种颜色效果给实体。至此，简单的圆轮手轮建模并渲染完成。
以上就是ug方向盘的建模方法，希望大家喜欢，请继续关注脚本之家。
