Graitec Advance Design 2024/2023是一款领先结构分析软件,它是 Graitec Advance 套件的一部分。专为需要根据最新版本的欧洲规范(EC0、EC1、EC2、EC3 和 EC8)对钢筋混凝土和钢结构进行结构分析和设计的行业专业人士开发。 Advance Design 功能包括简单的建模、强大的 FEM 分析引擎、顶级设计向导、自动结果后处理和自动报告。 通过 Advance Design 将计算机辅助工程提升到一个新的水平。Graitec Advance Design 是适用于在 BIM 环境中操作的结构工程师的 3D FEM 结构分析软件。 它对任何类型的结构、任何类型的荷载、混合钢筋混凝土、木材和钢构件和连接进行全面设计和详述。 它包括主要的代码标准(欧洲规范/加拿大裔美国人)。欢迎需要此款工具的朋友前来下载使用。

主要功能描述

AEC的国际软件开发人员GRAITEC很高兴地宣布发布Advance Design 2023版本。 根据聚集在Graitec开发的每个软件周围的不断增长的社区的需求和要求,Graitec软件开发团队提出了令人兴奋的新功能,以便在设计和模拟结构项目时增强客户体验。

该版本的Advance Design 2023增强了许多以用户为中心的新功能,具有高端优势,围绕以下内容阐述:

- 性能 - 大幅缩短计算所需的时间

-施工阶段-使用阶段定义、管理和计算结构的新机制

- 高级非线性支持 - 定义支持非线性关系的新可能性

-砌体结构-建模和验证砌体墙的可能性(acc. EN 1996)使用新的砌体墙设计模块

-在自由站立的墙上吹风-在自由站立的墙上产生风的可能性。 EN 1991-1-4

-结果表-使用结果表快速轻松地检查有限元结果

- 改进钢筋混凝土设计的新可能性和改进。

Advance Design的2023版本还根据从全球数千名用户收到的反馈进行了大量改进和调整。 RC设计模块中引入了数十个这些新功能。

高级设计是用有限元法分析复杂结构的完整解决方案。 为了确保用户达到高标准的卓越性,它提供了广泛的功能,专门用于高级CAD建模、网格化、计算、专家设计和结果后处理。

高级设计是专门为行业专业人士开发的,根据欧洲法规的最新版本,北美,需要对钢筋混凝土、钢和木材结构的结构分析和设计提供卓越的解决方案

Erican、加拿大和意大利代码。

观看此视频,并发现2023年新版本的Advance Design中的所有新功能。

GRAITEC由Francis Guillemard于1986年创立,是BIM行业的全球软件出版商和增值经销商(VAR)。 GRAITEC拥有15万用户(三年内翻了一番多),收入为2亿美元,是Autodesk最大的合作伙伴之一,也是全球领先的BIM解决方案开发人员。

 Graitec Advance Design 2023新增功能

性能:最新版本的 Advance Design 引入了许多更改,从而显着减少了计算所需的时间。改进了三个方面:计算求解器和软件架构的改进,改变了组合结果的计算方式,优化了钢元素的验证程序

施工阶段:在传统的结构分析中,所有载荷都一次性施加在完整的最终结构上,而无需在单步计算中研究它们的影响。然而,在实践中,结构是分阶段建造的(逐层),并且在结构完成之前的每个阶​​段都存在自重、施工和装修等荷载。在常规分析中忽略阶段性施工效果有时可能会产生错误的结果。因此,在某些情况下,应通过累积每个施工阶段的分析结果来计算正确的位移和内力分布。

高级非线性支持:Advance Design 2023 是一个特别关注在更高级(非线性)领域开发能力的版本。其中一项相关创新是一种新型支撑,称为高级支撑。这种新型支撑一方面有助于在不同方向创建具有不同特征的支撑,但也为定义非线性关系引入了一套全新的可能性,这对于需要更复杂的支撑定义的某些类型的结构尤其重要.

砌体结构:Advance Design 2023 特别适用于砌体建模和分析,因为它引入了对砌体墙进行建模的能力。提供了一个全新的砌体墙模块,用于根据欧洲规范 6(EN 1996)与多个国家附件(适用于法国、波兰、捷克、斯洛伐克、英国)、意大利 NTC2018 和罗马尼亚 CR6 标准进行砌体墙的设计计算。

其他新颖性和改进:根据来自全球数千名用户的反馈,Advance Design 2023 还带来了许多改进和调整。这是此新版本中实现的数百个新功能的摘录。

Graitec Advance Design 2023安装教程

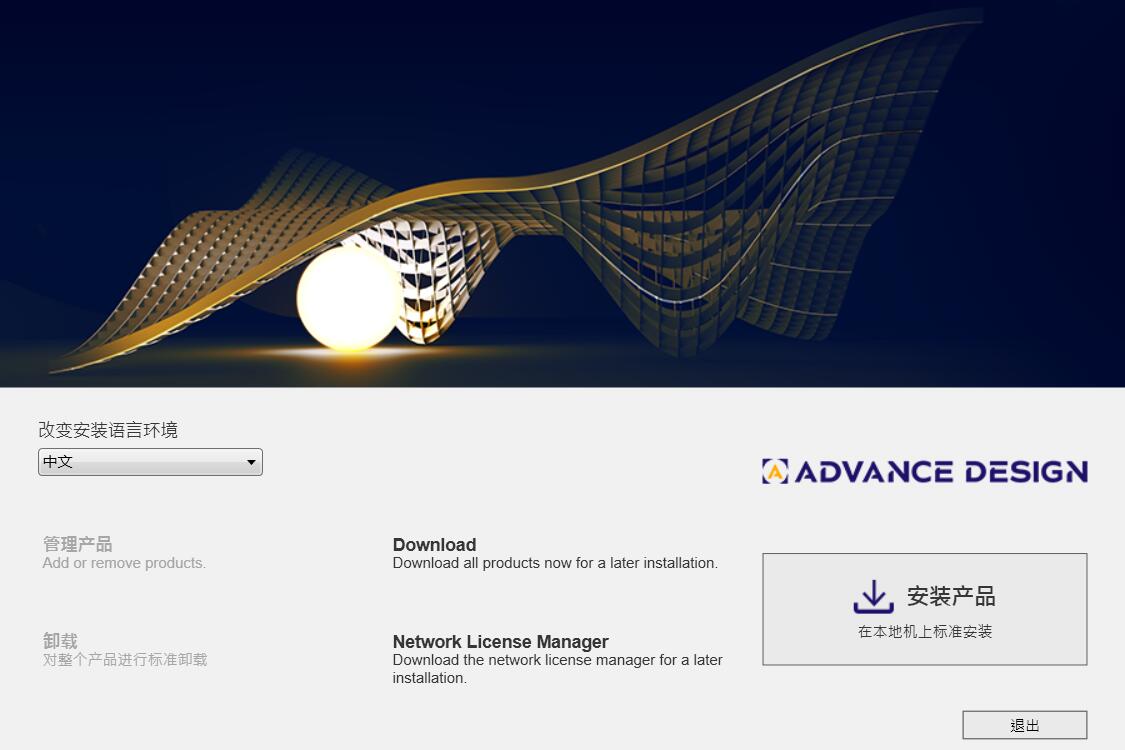

1,双击SetupAdvance2023.exe,开始安装软件

根据需要选择安装的组件与功能

选择软件安装目录,建议安装在默认位置~

2,软件安装完成后,右键管理员身份运行Patch里的patch.exe打补丁

补丁程序没有任何界面,静默运行~

3,运行软件,弹出许可证,直接选择Cancel取消,然后点Yse确定即可

4,Enjoy

每次启动软件,弹出许可证界面都直接取消~

功能特色

一、建筑信息模型

Advance Design提供出色的BIM体验,并为建筑师、工程师和施工专业人员提供智能工作流程。它使用主要行业标准(IFC、CIS/2、SDNF、STP...)并通过Autodesk产品的API支持模型导入-导出-同步机制:Autodesk Revit®和Autodesk Advance Steel®。

1、连接的结构工作流

互联结构工作流程不再是科幻小说,而是提供新发现的准确性和性能的严峻现实。发现如何!

2、Autodesk Revit®集成

Advance Design通过API连接到Revit®并简化BIM工作流程。可以导入、导出、同步模型和结果包存储。

3、国际金融公司合规

高级设计与互操作3个使用IFC方BIM平台。

4、Autodesk Advance Steel®连接

与Advance Steel®的紧密联系加快了钢结构的建模和细部设计。

5、BIM设计师集成

使用钢和混凝土构件的集成提前设计模块完成结构分析,并自动获得详细的设计报告、设计意图和图纸。

6、分析模型

Advance Design提供了有效的工具来解决几何问题,例如合并节点、扩展线性元素、检查垂直对齐等。

二、建模/加载

高级设计可能是最容易学习和使用的结构包之一。得益于完整的结构元素库、高级向导和自动载荷生成器(气候载荷、地震载荷、交通载荷……),建模非常直观。这些易于定制的元素和向导适用于任何情况:数值偏心、支撑、初始预应力连接、复杂的加载系统……

1、动态视图

视图可以在建模阶段动态保存。这允许您在设计的任何阶段随时返回,显示已保存的过滤元素、颜色、缩放级别、显示的标签等。

2、等级管理

高级设计有助于轻松管理多层建筑。只需单击几下即可在正确的楼层中创建结构构件,轻松更改楼层高度,只需单击几下即可复制或移动楼层等。

3、属性模板

保存和加载Advance Design对象的属性模板,以加快您的结构FEM建模和自定义软件。

4、气候负荷

Advance Design嵌入了强大的3D气候载荷生成器,允许用户根据欧洲规范、加拿大和美国规范快速创建风和雪载荷。

5、地震荷载

根据当地标准生成地震频谱和载荷(实施了多个地震规范)。

6、移动负载

移动载荷生成器允许用户在桥梁和建筑物上快速创建交通载荷以模拟交通运动效果,以及在结构上创建起重机载荷以模拟单个或多个起重机的运动。

7、更多功能

多视口通过显示项目的多个视图轻松控制您的建模。每个视图都可以单独配置以更好地控制您的模型。

分析链接在描述模型的自由度之间定义弹性或刚性链接。

坐标系统(全局、本地、用户)。不同的坐标系可用于有效地对项目结果进行建模和后处理。

时程载荷生成对谐波函数或时间定义的激励进行动态分析。

渲染显示您可以从典型的FEM线性显示切换到真实渲染,以更好地了解您的项目。

3D动画

通过设置穿过结构周围多个摄像机的路径来创建模型的3D动画。播放动画并录制可以提供给客户的视频文件。

三、有限元分析

Advance Design具有强大的网格和多核FEM分析引擎、自动后处理工具和详细的智能报告,每次迭代后都会自动更新。通过高级设计实现计算机辅助工程的新水平!

1、网格功能

网格划分是FEA必不可少的步骤。Advance Design嵌入了一个Delaunay网格引擎,能够在几秒钟内对巨大的3D模型进行网格划分。

了解更多

2、有限元分析

使用高级设计处理所有FEM分析:静态、动态、非线性分析、大位移、广义屈曲、步长计算等。

3、容量设计

在地震区设计混凝土框架时,容量设计方法至关重要。在高级设计中单击几下即可处理此高级计算。

4、图形后处理

有几种图形后处理方法可用:直接在模型上;沿着放置在模型中任意位置的切口;应力图。平面元素的后处理变得容易,因为它可以在独立于网格大小的网格上完成。

5、详细报告

完全可定制的设计报告:样式、表格和图形图像、封面、用户输入文本、链接文档等...

6、楼层漂移检查

使用高级设计处理所有FEM分析:静态、动态、非线性分析、大位移、广义屈曲、步长计算等。

7、后处理场景

您可以定义后处理模板,允许用户自动创建包含立即预定义表格和带有结果的实时图形视图的报告。

8、3D动画

有几种图形后处理方法可用:直接在模型上;沿着放置在模型中任意位置的切口;应力图。平面元素的后处理变得容易,因为它可以在独立于网格大小的网格上完成。

9、非线性分析

对组件之间的真实行为交互进行建模,并获得几何非线性问题的解决方案。

10、步长计算

使用高级设计处理所有FEM分析:静态、动态、非线性分析、大位移、广义屈曲、步长计算等。

11、时程分析

研究结构对可能随时间变化的指定载荷的动态响应。

12、推覆分析

使用Pushover分析预测结构在地震载荷下的非线性行为。

13、更多功能

平面元素上的边界条件定义平面元素上的固定边或铰接边。

门楣的自动延伸确保梁和墙之间的连续性。

结果曲线和截面上的应力对放置在平面元素上的切割进行后处理结果。结果也可以在截面上进行后处理,截面上有应力。

自动峰值平滑为了避免高峰值,可以使用峰值平滑选项。极值的平滑可用于以下元素:点支撑、线性元素(列)。

四、混凝土设计

Advance Design执行全局钢筋混凝土设计,计算理论和实际钢筋、裂缝设计、内插裂缝惯性、挠度检查等。所有这些结果都可用于详细报告中的所有元素。

高级设计模块还提供详细的设计意图和加固图纸。高级设计包括主要结构元素的设计和详图模块:钢筋混凝土梁、柱、基脚、RC承重墙和剪力墙,允许深入细节层次,如开口、凹陷、预制件、法兰、3D钢筋笼……高级设计模块还提供施工现场所需的详细图纸。

1、国际代码

Advance Design是一种BIM FEA解决方案,致力于根据最新版本的国际标准进行结构分析和设计,例如欧洲规范(EC2)及其国家附录、美国规范(ACI318-14)和加拿大规范(CAN/CSA A23.3-14)

2、设计模板

为了更好地控制所有假设并避免错误,设计模板允许按设计属性对元素进行分组:混凝土质量、开裂假设、混凝土覆盖层等。

3、所需和实际钢筋计算

Advance Design计算所需的钢筋并提出与项目约束条件相匹配的最佳钢筋解决方案(钢筋、间距等)。

4、钢筋混凝土板设计

板的钢筋可由用户输入(织物或钢筋),也可以通过以下检查精确计算:开裂和非开裂惯性、开裂验证、钢筋混凝土挠度计算、冲孔验证。

5、裂纹宽度分析

Advance Design执行完整的裂纹宽度检查,这在多个规范中是强制性的,具体取决于线性和平面元素上的实际钢筋数量

6、板下详细冲压验证

可以对板进行复杂的设计检查,例如冲孔验证、准时支撑和准时加载

7、详细设计报告

使用高级设计模块时,您会得到一份详细的设计报告,其中考虑了梁、柱、基脚、墙、剪力墙的所有详细特征……包括对代码中的截面和公式的引用。

8、设计意图和加固图

使用高级设计模块时,您还可以获得梁、柱、基脚、楼板、承重墙和剪力墙的自动绘图。

9、钢筋混凝土模块

钢筋混凝土模块是使用工程BIM数据进行钢筋细部设计和建模的一系列创新应用程序,可帮助用户创建、设计、记录、跟踪和控制BIM项目的结构构件。

10、更多功能

后处理网格

确定任意截面上的3D相互作用曲线在柱子上,根据施加的载荷,可以使用3D相互作用曲线并可进行后处理。

理论配筋率在混凝土设计之后,我们可以获得作为理论配筋率的结果,这对建筑公司和工程办公室非常有用。

五、钢构件和连接设计

Advance Design根据选定的标准对钢元素和连接进行高级分析和优化。通过自动计算周期进行设计模板、形状和挠度优化、钢结构向导以及包括所有设计检查和图形结果的详细全局报告,使Advance Design成为设计钢结构的高端解决方案。

1、国际代码

Advance Design根据选定的标准对钢元素和连接进行高级分析和优化。通过自动计算周期进行设计模板、形状和挠度优化、钢结构向导以及包括所有设计检查和图形结果的详细全局报告,使Advance Design成为设计钢结构的高端解决方案。

了解更多

2、设计模板

为了更好地控制所有假设并避免错误,设计模板允许用户按设计属性对元素进行分组:屈曲长度、横向扭转屈曲约束、挠度、耐久性和耐火性等。

3、防火验证

Advance Design根据欧洲规范1993-1-2的§4.2(简化方法)对钢元素进行防火验证(§4.2.3)和临界温度(§4.2.4)。

4、钢结构设计师

一个有价值的应用程序,它结合了广泛的结构定义和工具,允许用户在几分钟内对项目进行建模。

5、连接组管理

使用Advance Design的连接组管理简化连接设计。

6、与IDEA StatiCa连接的链接

Advance Design连接到IDEA StatiCa Connection,使用结合Eurocode 3和AISC的独特有限元方法设计任何3D复杂关节。

IDEA StatiCa Connection需要单独购买

7、钢连接

Advance Design包括一个根据Eurocode 3设计2D钢连接的模块。用户可以根据几何形状对连接进行分组,并从组中获得最差连接的快速设计和详细信息。

8、准确的钢材验证

使用具有7自由度的特定元素对所有截面进行屈曲和横向扭转屈曲检查,以实现翘曲效果、横截面分类、挠度检查、根据不同用户标准优化整个结构。

9、形状优化

可以对整个模型、每个元素、每个成员的家庭进行成员优化,考虑不同用户的标准:最大挠度、重量、惯性、宽度、高度……一键获得最佳解决方案。

10、冷弯型材

根据EN 1993-1-3和EN1993-1-5规定,Advance Design允许验证由冷弯型材制成的构件。

11、更多功能

甚至在EC3范围之外设计所有横截面,包括具有7自由度元素的翘曲扭转二阶效应。

专用于钢结构的完整3D气候载荷发生器

横向扭转屈曲检查的中间约束的完整定义。

详细的钢结构设计报告

带净面积的角钢抗拉强度符合欧洲规范3。

六、木材设计

木材在建筑空间中的吸引力越来越大,随着欧洲规范5的应用,木材设计变得更加复杂。

Advance Design对木材元素进行完整的分析和优化。验证-一个复杂但快速的过程,即使结构具有高度复杂性-也可以为您的模型提供有效的诊断。

1、欧洲代码

Advance Design是一种BIM FEA解决方案,致力于根据最新版本的国际标准(如欧洲规范(EC5)及其国家附录)进行结构分析和设计。

2、设计模板-木材设计

为了更好地控制所有假设并避免错误,您可以定义可应用于所选元素的设计模板。设计模板可以保存并用于不同的项目。

3、防火验证

Advance Design还对木材元素进行防火验证。您可以轻松定义火灾暴露时间和暴露于火灾的面部。

4、准确的木材验证

Advance Design执行木材验证并提供对安全系数、挠度、屈曲、横截面强度和元件稳定性的结果的访问。

5、横截面优化

优化过程提供了根据载荷为结构元素找到最佳截面的解决方案。

6、详细的形状表

形状表命令允许用户在一个对话框中一目了然地查看木材元素的所有可用结果:横截面属性、挠度、强度、稳定性和耐火性。

7、详细设计报告

可定制的报告管理器允许用户创建和保存可重复用于任何项目的详细设计报告。

七、细节

1、自动工程图

从可配置的模板开始生成工程图。

2、自动酒吧时间表

在钢筋明细表中计算和显示钢筋数量。

3、计算报告

配置、生成和定制详细的设计报告。

4、相互作用曲线、图表和稳定性图形

显示已执行检查的详细图形结果。
