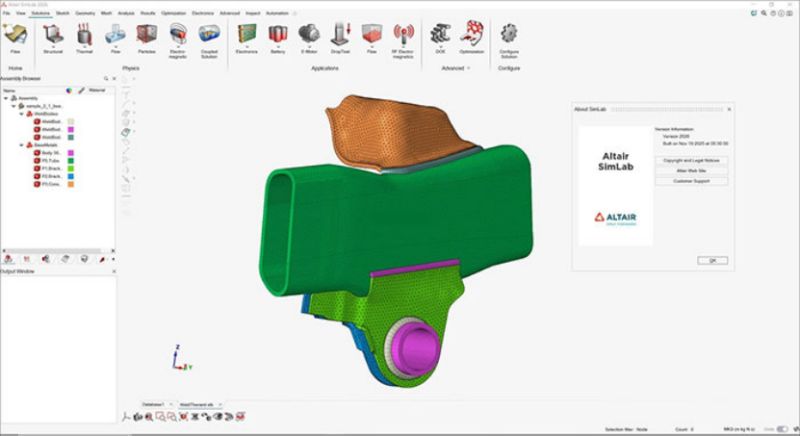

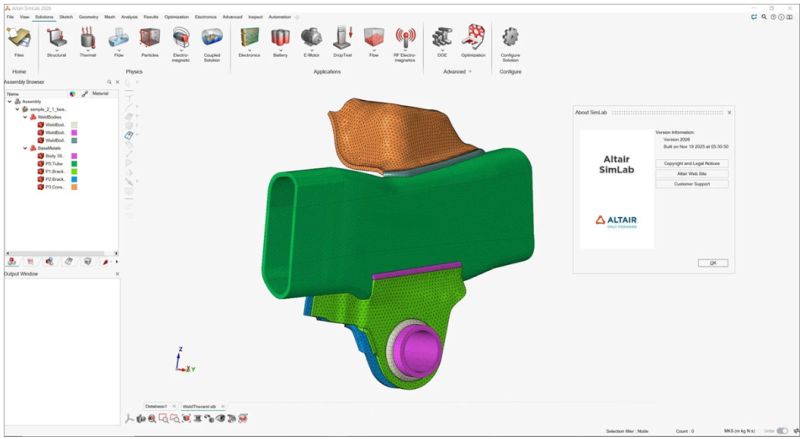

Altair SimLab是基于过程的,基于功能的有限元建模软件,可让您快速而准确地模拟复杂装配的工程行为。SimLab可自动执行仿真建模任务,以减少人为错误并减少手动创建有限元模型和解释结果所花费的时间。SimLab不是传统的现成的预处理和后处理软件,而是用于捕获和自动化仿真过程的垂直应用程序开发平台。SimLab用于准确分析复杂装配的性能。可以使用高度自动化的建模任务轻松设置包括结构,热力学和流体动力学在内的多种物理学,从而有助于大大减少创建有限元模型和解释结果所花费的时间。Altair强大,准确和可扩展的求解器可以在本地,远程服务器或云中运行。直观,不言自明的图形用户界面涵盖了建模过程的所有方面。通过定义各个区域的网格规格,可以直接对几何图形执行工作,而无需进行繁琐的几何图形清理工作(通过双向CAD耦合导入和更新)。压缩包中含破解文件,替换即可破解,有需要的朋友欢迎来本站下载!

软件特色

1、强大,可重复的仿真工作流程

通过可共享,强大和可重复的仿真工作流程来提高仿真周期的效率。消除了手动实体网格划分,模型设置,求解器执行和后处理的过程,从而在整个组织中实现了高精度和一致性。

2、直观的用户环境

在SimLab直观的用户环境中直接在几分钟内解决静电,动力学,热传递,流体流动和电磁问题。

3、实时同步到参数CAD

通过实时同步到流行的参数化CAD系统(包括CATIA,Pro / E Siemens NX和SolidWorks),可以快速动态地浏览和评估设计变更。

4、自动化:DOE /优化

自动化使结果易于设置,收敛,DOE和优化。

5、全面的求解器支持

跨预处理和后处理的通用环境具有与多个通用有限元求解器的接口,即使项目需要使用各种工具,用户也可以通用。

6、多物理场

SimLab可以实现多学科和多物理场问题的高效模型设置,包括学科的共同仿真,例如结构,CFD,电磁学和热分析。

软件功能

一、好处

1、高效,基于特征的建模方法

•提高建模的可重复性和质量•直接识别CAD环境中的几何特征,例如圆角,圆柱或倒角

2、自动执行复杂装配的建模任务

•网格划分•零件和组件的组装•为组件的配合表面生成网格•零件连接

3、加快复杂装配的CAE模型开发

•使用基于模板的高级网格划分过程•消除了手动清理网格•简化了载荷和边界条件的定义和生成

4、简化的模型和装配修改

•零件更换•在实体模型中添加或修改肋骨•更改圆角/圆柱体/孔属性•快速访问DOE研究的模型参数SimLab是CAD和求解器中性建模环境。

二、能力

1、网格划分

SimLab采用了另一种方法来生成高质量的网格。 它将特征从CAD模型(例如圆角和圆柱)转移到有限元模型。 这些功能可以在流程的后续步骤中使用,而无需再次访问原始CAD几何图形。

有许多独特而有用的工具可用于在SimLab中生成各种类型的网格。 模板系统将所有这些工具整合到简化的自动化过程中,以生成最高质量的网格,从而满足任何分析类型的要求:NVH,耐用性,疲劳性,CFD等。

2、自动网格生成

•实体的Tetra和hexa网格划分•表面的Quad和Tria网格划分•一维网格的创建,用于连接零件和接触表面

3、基于特征的网格划分

•自动识别CAD特征•将模板标准应用于诸如网格,圆角,孔之类的特征网格创建•自动识别接触面•基于分析和标准的网格划分使用模板和捕获的知识为每种分析类型生成合适的网格压力,NVH,声学,疲劳等

4、几何

SimLab在处理CAD几何图形时使用独特的方法来快速生成准确的网格。 SimLab使用的过程可以消除所有的几何清理,使用户可以专注于网格生成过程,而不是修复不良的几何。

Altair SimLab包含可直接访问以下CAD系统的本机几何的例程:•CATIA V5•Pro / Engineer•UG•任何基于Parasolid的CAD系统,例如SolidWorks,SolidEdge等。

5、管理程序集

•用于处理整个零部件系统的强大而全面的工具集。•识别配合的零部件和接触面•将边界条件快速分配给装配体中的许多组•通用连接元件库

6、载荷和边界条件

使用复杂模型和装配体时,平均模型大小可以轻松达到数百万个元素和节点。此时,在单个节点或元素的基础上应用边界条件不再可行。 SimLab提供了许多高级工具和实用程序,可以指导用户完成自动化流程,以轻松管理此任务。

7、面向流程的功能

•从细网格到粗网格以及从粗网格到细网格的结果映射•菜单驱动的轴承建模和施加轴承压力•空间位移结果字段在模型上的定位。 (例如,将热分析结果输入到结构模型中)•自动化的模板-螺栓建模-垫圈,轴承载荷和接头建模-质量特性理想化-基于外部材料和特性的连接-接触检测(零件之间)和接触建模- AVL Excite冷凝模型的准备

8、后期处理

SimLab包含一个集成的后处理器。

此外,还提供定制的加工工具,例如孔变形和频率响应。

功能特色

1、几何工具

SimLab为许多CAD系统提供Geometry访问功能。一种方法是使用特定于CAD的工具套件来访问和显示CAD几何图形。另一种方法依赖于将CAD几何图形转换为Parasolid或STEP格式的转换器。 SimLab支持具有装配和特征信息的Parasolid,CATIA V5和Pro-Engineer本机几何。 SimLab在网格划分期间提供了自动CAD几何清理功能。

2、基于镶嵌的工具

SimLab具有用于基于多面表示创建几何或导入各种可视化/细分格式的工具。 SimLab支持I-DEAS的XML查看器格式,Pro-engineer和CATIA的vrml格式,STL格式,Nastran和Abaqus有限元格式。 SimLab将传入的刻面表示视为几何实体(装配体,实体,面,边和顶点),并对它们执行网格划分和几何编辑功能。

3、网格划分工具

SimLab提供基于CAD几何形状或Tessellation / FEM模型的1D,2D和3D手动和自动网格划分工具。自动化的CAD清理和CAD错误检测器是网格划分工具的一部分。 SimLab的目标是为特定过程提供更多的自定义网格划分工具。

4、有限元建模工具

提供了基本的节点和元素创建和操作工具。此工具集中内置了基于FEM的拉伸,清扫,合并和重新编号工具。稍后,使用自定义工具将耗时的手动任务自动化。 SimLab鼓励用户避免使用FEM工具进行自动化和可重复的过程,因为这些工具依赖于节点和元素编号,而不是基于几何或拓扑的操作。

5、组装工具

SimLab的体系结构基于装配和连接。支持触点连接,FEM(MPC /刚性)连接和其他FEM理想化。基于FEM的程序集(网格,连接和Matrix数学模型)构建功能允许用户独立开发模型并将其加入,而无需编号冲突或源头。这可以帮助OEM层供应商建立模型和进行仿真,而与CAD或专有格式无关。

6、结构和分析设置工具

SimLab以独立于求解器的方式提供结构分析(线性静态,非线性静态,模态,热应力和动态)载荷,材料,约束和属性定义工具。然后将这些FEM实体转换为特定的分析数据格式(OptiStruct,Nastran,Abaqus,Permas,ADVENTURECluster,Marc,Ansys,nFX,AcuSolve和Fluent)。

7、热分析设置工具

SimLab还提供具有线性和非线性材料及负载的热分析设置功能(稳态和瞬态分析)。

8、结果和报告生成工具

导入求解器结果后,用户可以查看和创建基于Web的标准报告。

9、数据库和文件管理工具

SimLab将所有数据保存在二进制专有SimLab数据库中,以备将来使用,并且还支持脚本和重放功能。 SimLab提供了较旧版本的SimLab文件的数据库升级功能,还提供了使用Nastran或Abaqus输入文件格式的文本格式的安全归档。

10、SimLab自定义工具

SimLab使用上一节中定义的基本工具来构建客户特定的自动化工具。 SimLab的软件工程师与客户互动以提供此服务。 SimLab还为特定行业提供了预定义的自定义工具。这些被称为SimLab垂直应用程序。

11、螺栓建模

该工具集专门用于自动创建一维和三维螺栓。可以使用这些工具创建用于NVH和耐久性分析的预定义螺栓连接。动力总成建模

SimLab提供了用于对螺栓,轴,轴承,齿轮组件进行建模的自动化工具,这将有助于减少建模时间。

12、接触自动化

SimLab具有使实体之间的接触定义自动化的独特功能,从而节省了组装大型实体的大量时间。

13、优化

SimLab支持OptiStruct的拓扑和自由形状优化设置,以实现FEA中设计的优化形状。也可以使用CAD参数化完成DOE。

SimLab工具的主要目标是在不影响质量的前提下自动化CAE流程并减少仿真时间,并为客户提供更好的投资回报。

安装激活教程

1、在本站下载并解压

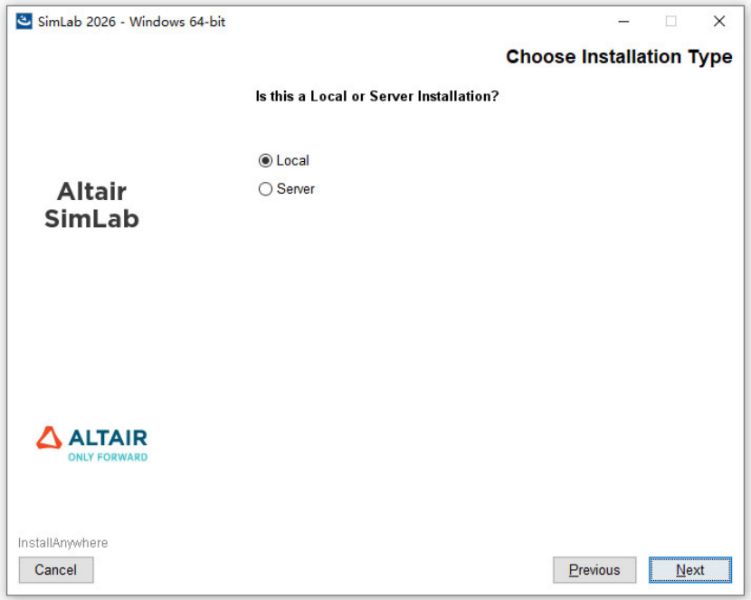

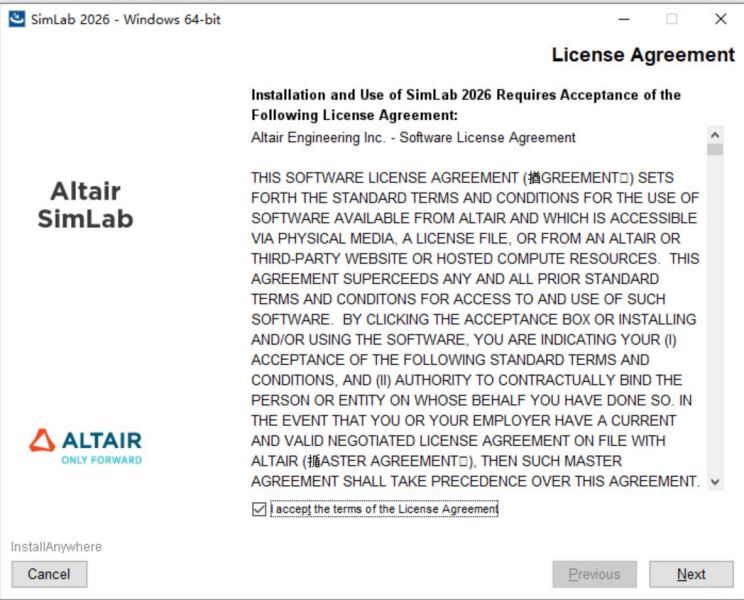

2、双击AltairSimLab2022_win64.exe运行安装,勾选我接受许可证协议条款

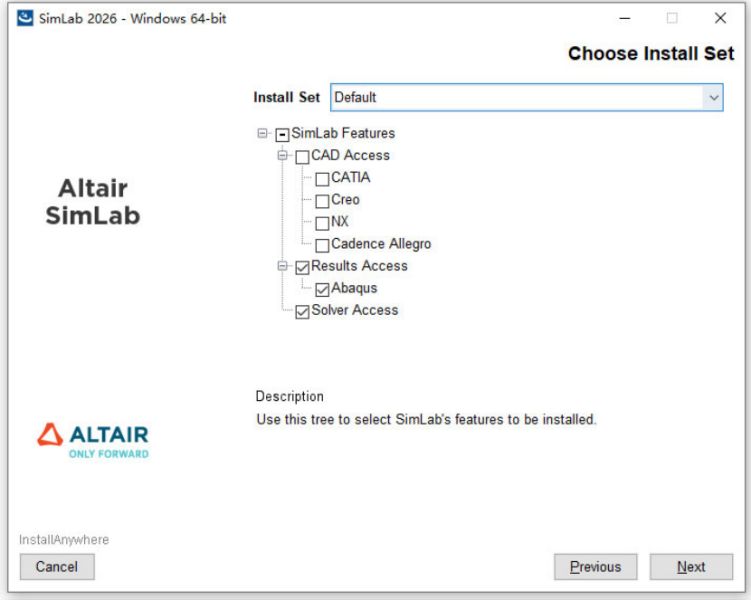

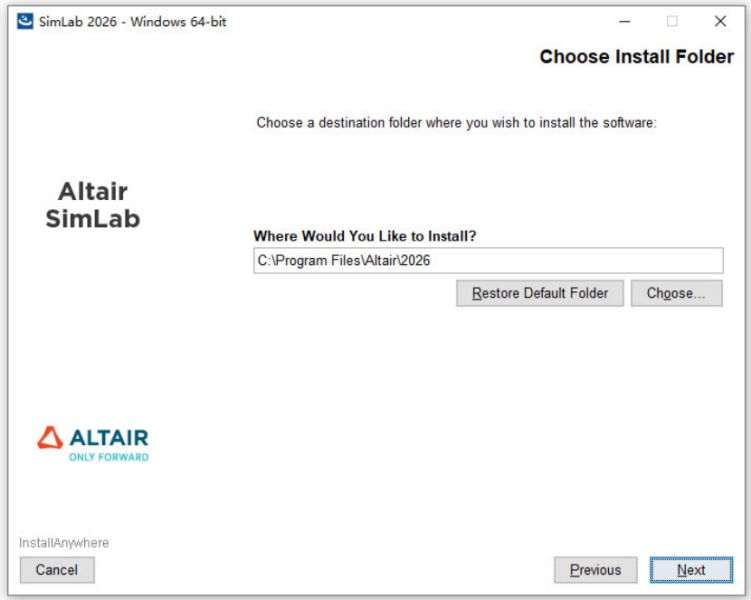

3、选择软件安装路径

4、如果需要,请跳过许可证选择。点击skip跳过

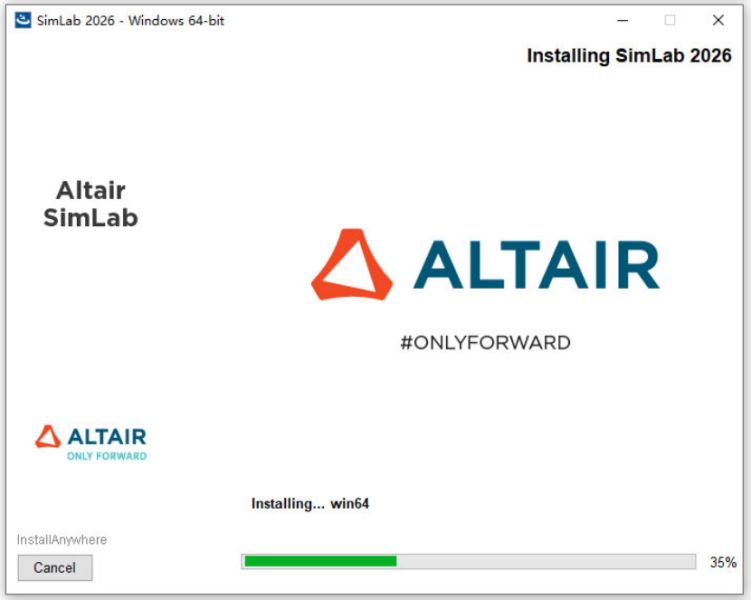

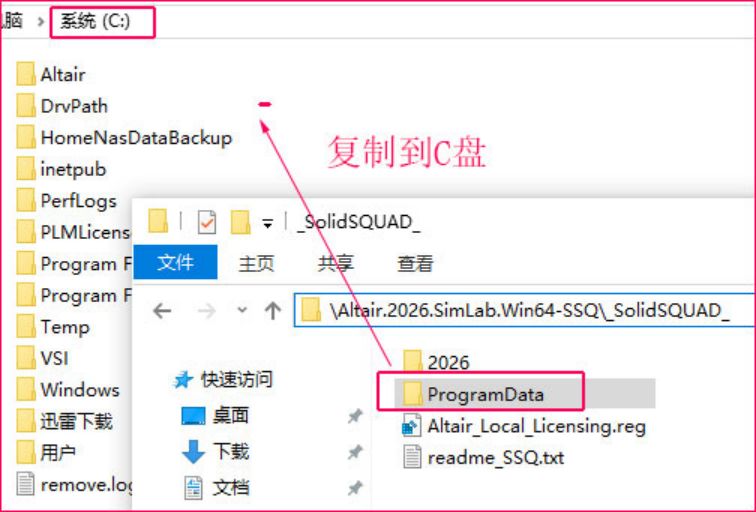

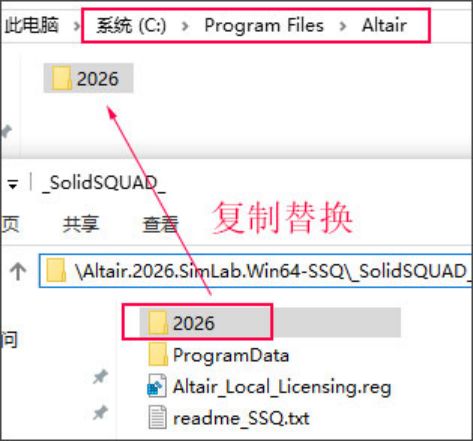

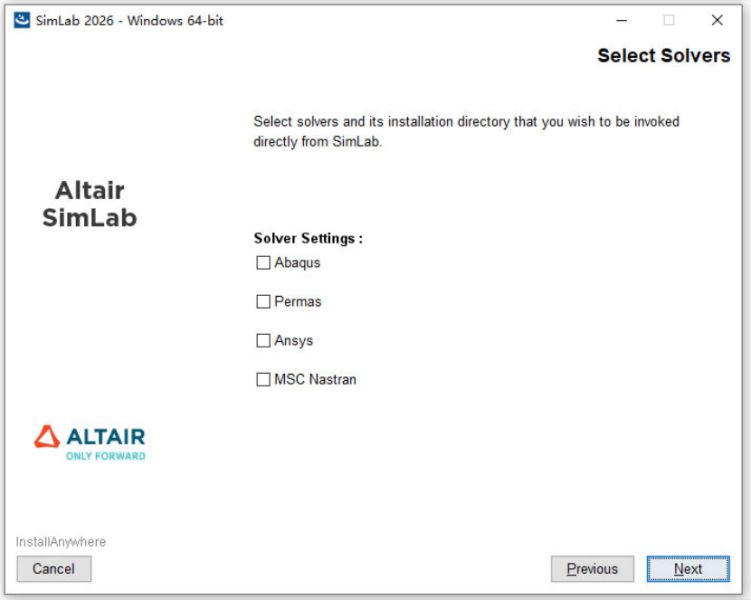

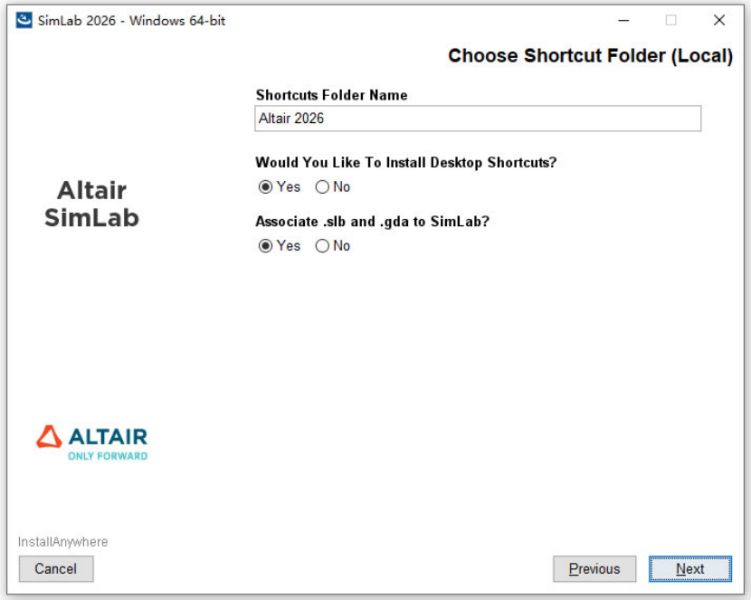

5、继续根据提示进行安装,安装完成,退出向导,将破解文件夹中的SimLab2022文件夹复制到安装目录中,点击替换目标中的文件,默认路径C:\Program Files\Altair\2020\SimLab2022
