c4d模型怎么圆形阵列多个孔?
ffjczr

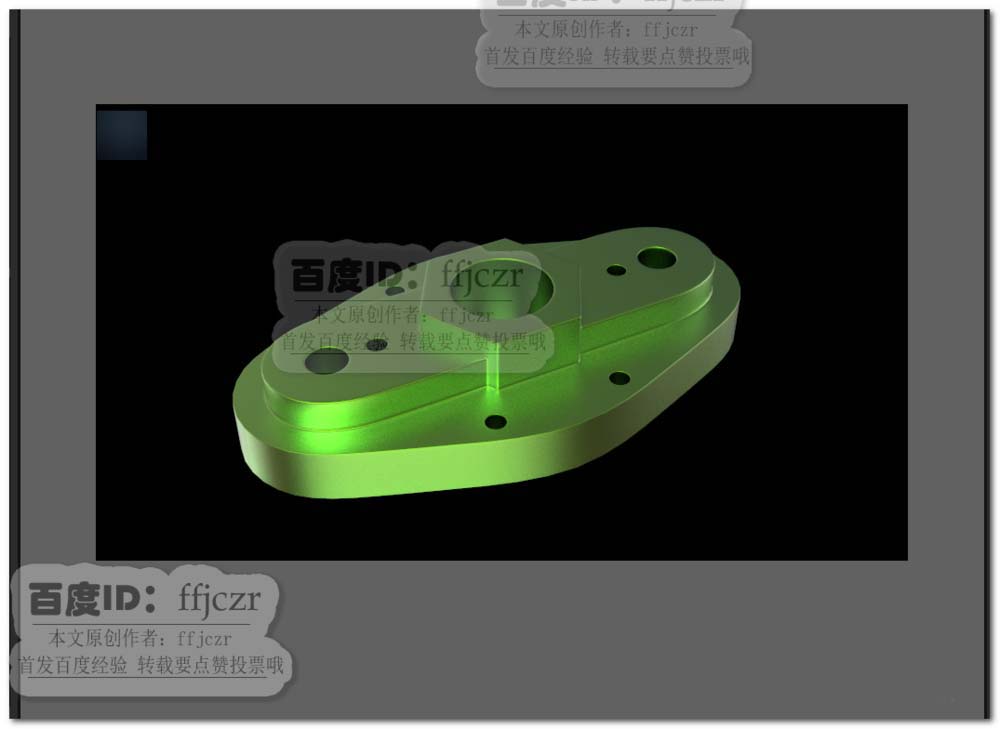

如图，模型表面上按圆形半径值均匀分布了六个孔，该怎么给模型阵列孔呢？下面我们就来使用c4d实现的方法，详细请看下文介绍。

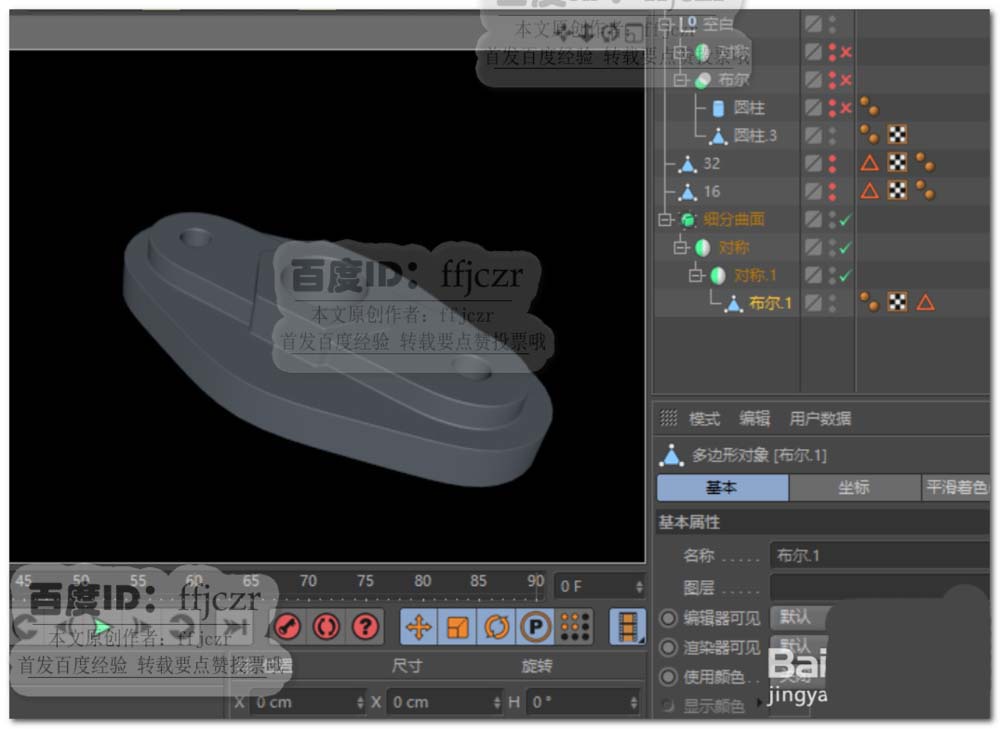

1、要开孔的模型不一定要本文的模型。只要是一个平面也可以的。
2、创建一个圆柱体，半径为2，高度为50，高度分段为1，旋转分段为8，方向为+Y。

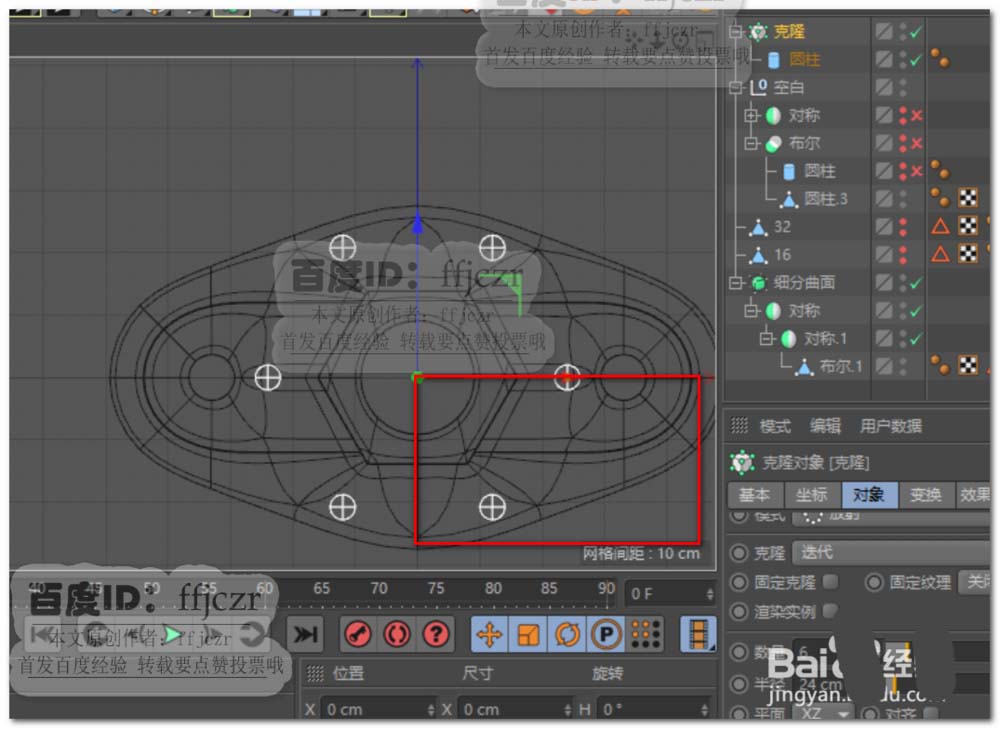

3、顶视图中，给上步创建的圆柱体添加一个放射克隆，数量为6，半径为24，平面为XZ；开始角度为90，结束角度为450度。如图所示。
4、给模型与克隆对象添加布尔，布尔类型为A-B。将布尔的当前状态转为对象。

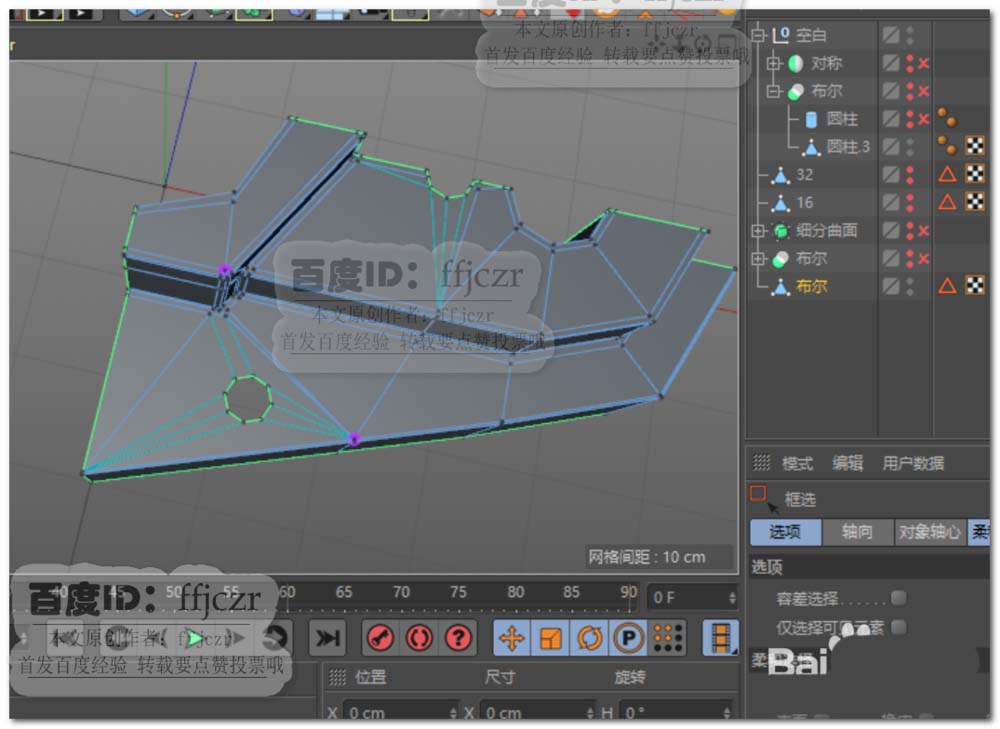

5、布尔后模型结构产生变化，也就产生了一些不合理的N-Gon线；在模型表面上的孔呈对称分布，所以只须保留其中四分之一的结构进行优化即可，如图所示。
6、给保留的模型添加二次对称命令，对称平面为YZ和XY，得到完整的模型。利用切刀工具对保留下来的圆孔与模型之间添加相应的结构线，消除不合理的N-Gon线。如图所示。
7、最后，给开孔轮廓边添加倒实体角，对模型添加细分曲面；即可得到硬边开孔模型。
以上就是C4D在模型表面按圆形均分布开多个孔的技巧，希望大家喜欢，请继续关注脚本之家。
