C4D怎么创建漂亮的半圆环提手模型?
ffjczr
C4D中想要创建一个把手，如图，模型为半圆环提手，常用于罐形包装。该怎么创建呢？该模型的要点在于圆环与圆柱的接合，下面我们一起来看看详细的教程。

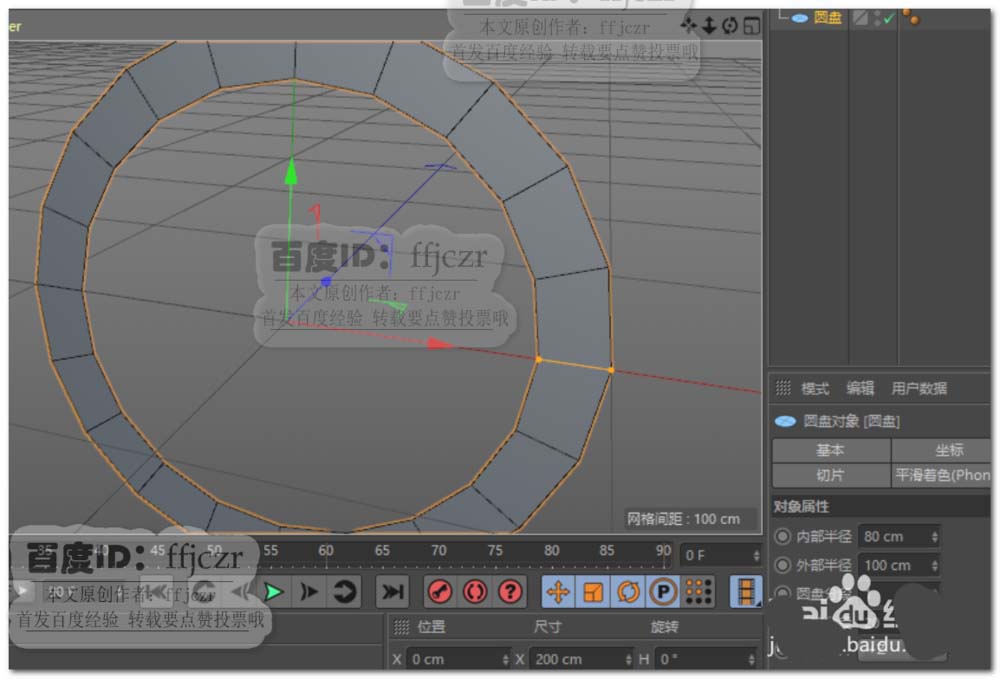

1、创建一个圆环，内部半径为80，外部半径为100，圆盘分段为1，旋转分段为20，方向为+Z。

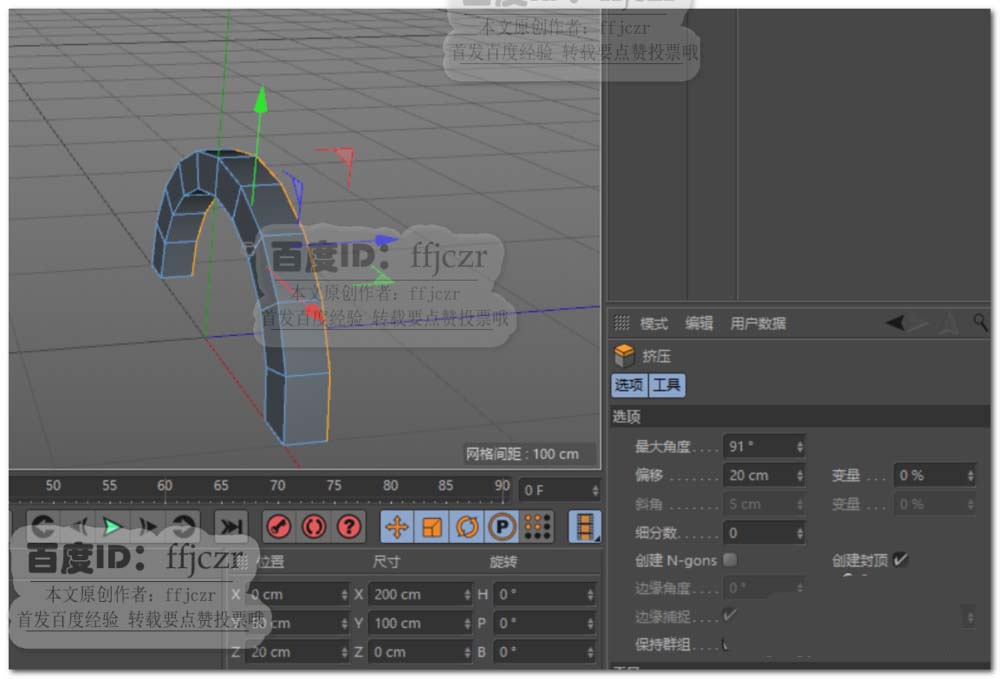

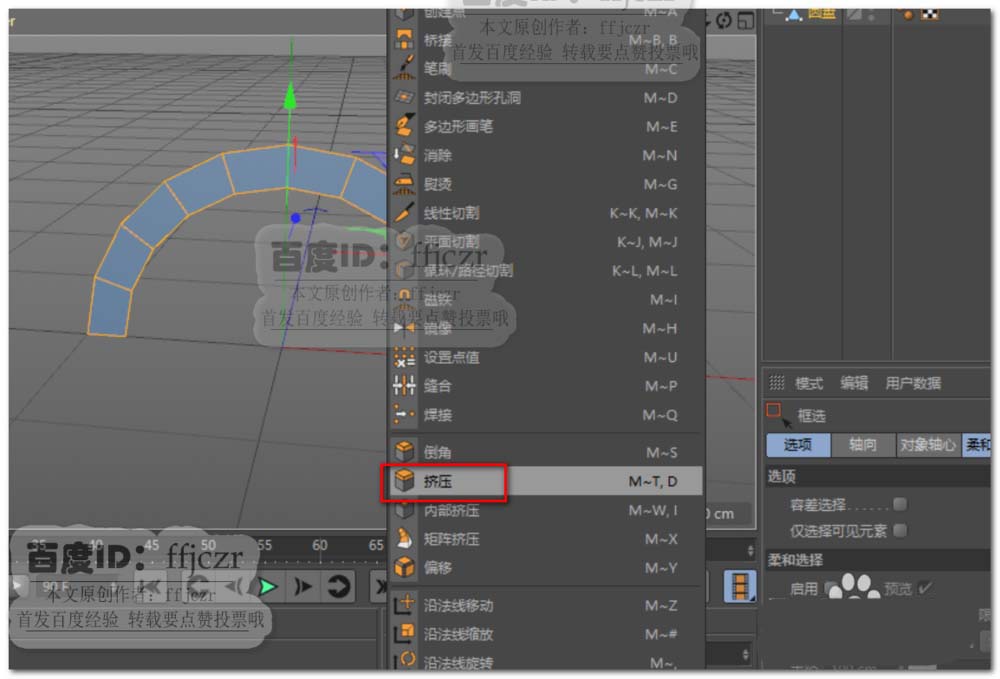

2、将圆环转为可编辑对象，选中圆环下半部分将之删除；选中剩下的所有面进行挤压（勾选创建封顶），挤压距离为20.

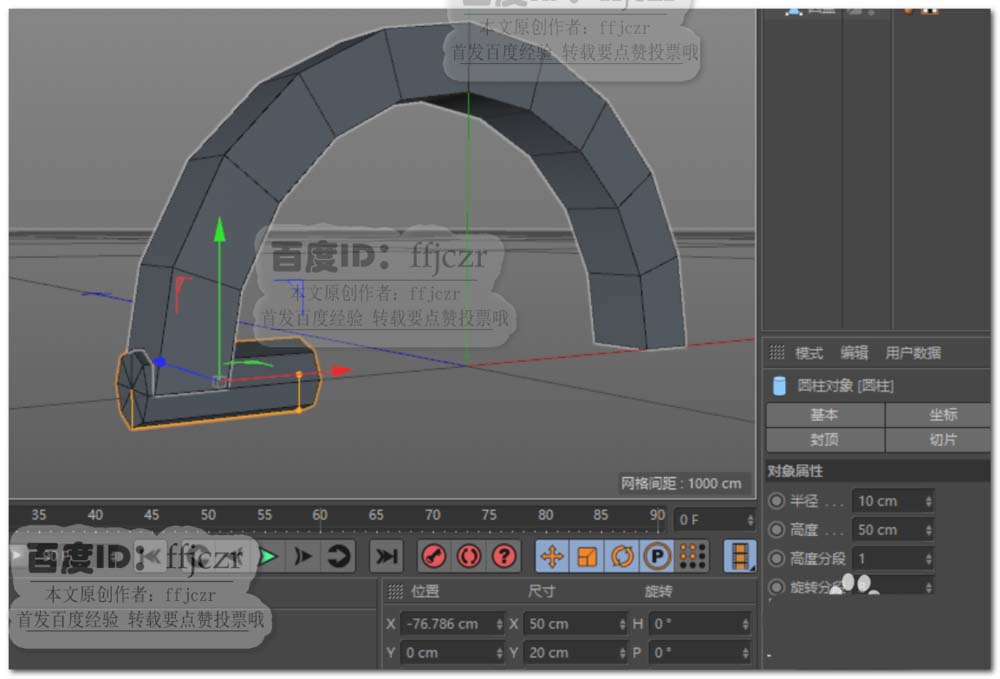

3、创建一个圆柱，半径为10，高度为50，高度分段为1，旋转分段为8，方向为+X。将圆柱体调整到半圆环的一端面，如图所示。

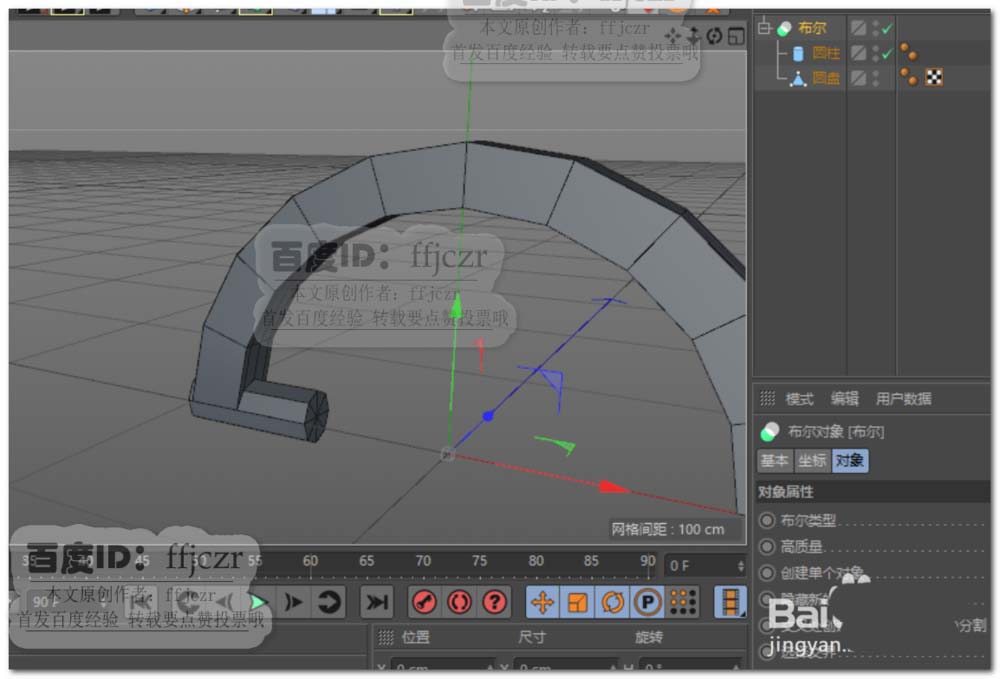

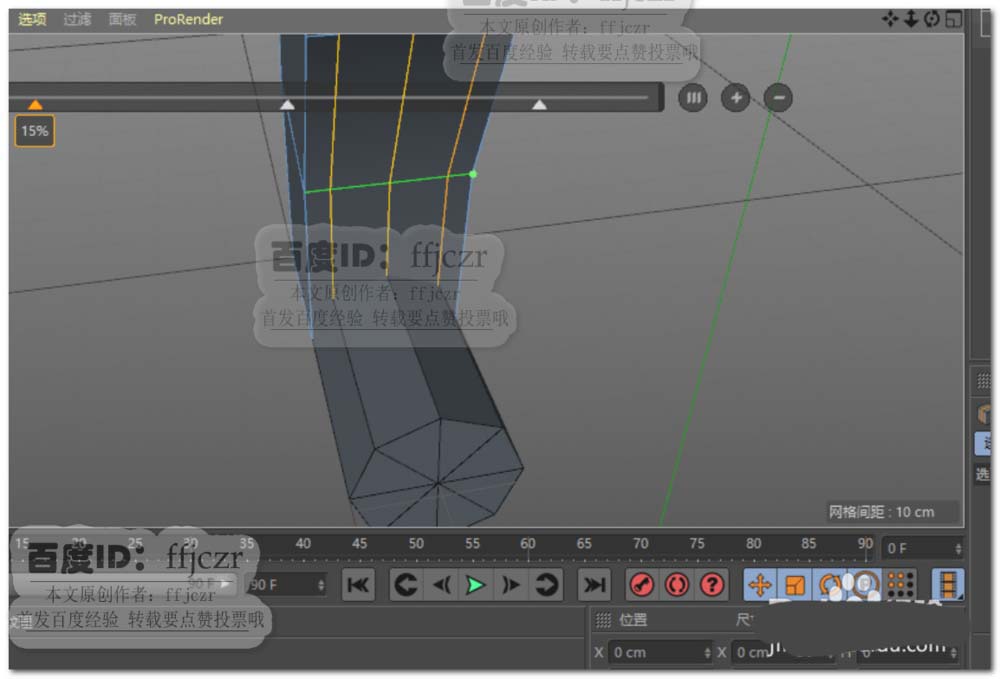

4、选用循环切割工具，在半圆环上添加二组循环边；添加的循环边大致与圆柱的二条旋转分段相吻合。如图所示。给半圆环与圆柱添加布尔合并。

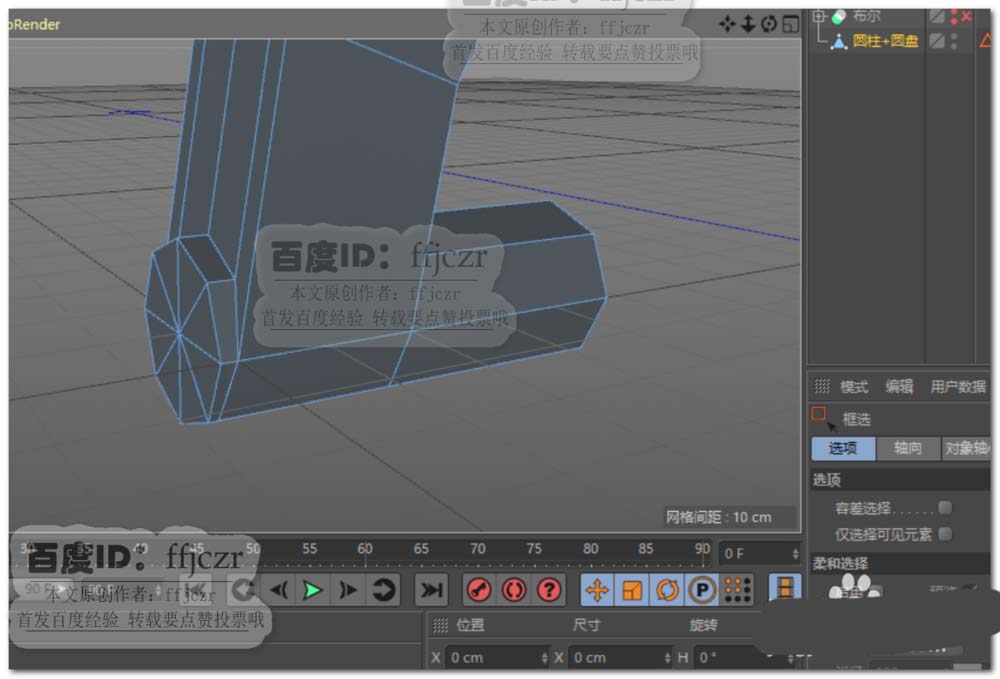

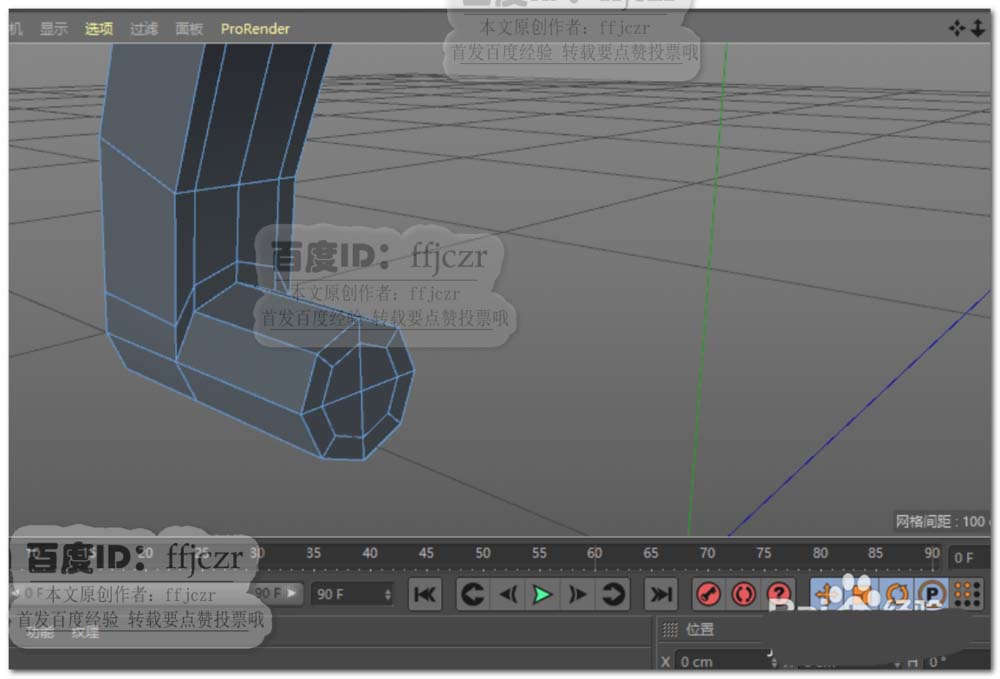

5、对布尔后圆环外侧的圆柱进行调整，先将凸出的圆柱焊接到圆环面上；将圆柱端面上的边与圆环结合，调整成一组循环边；如图所示。

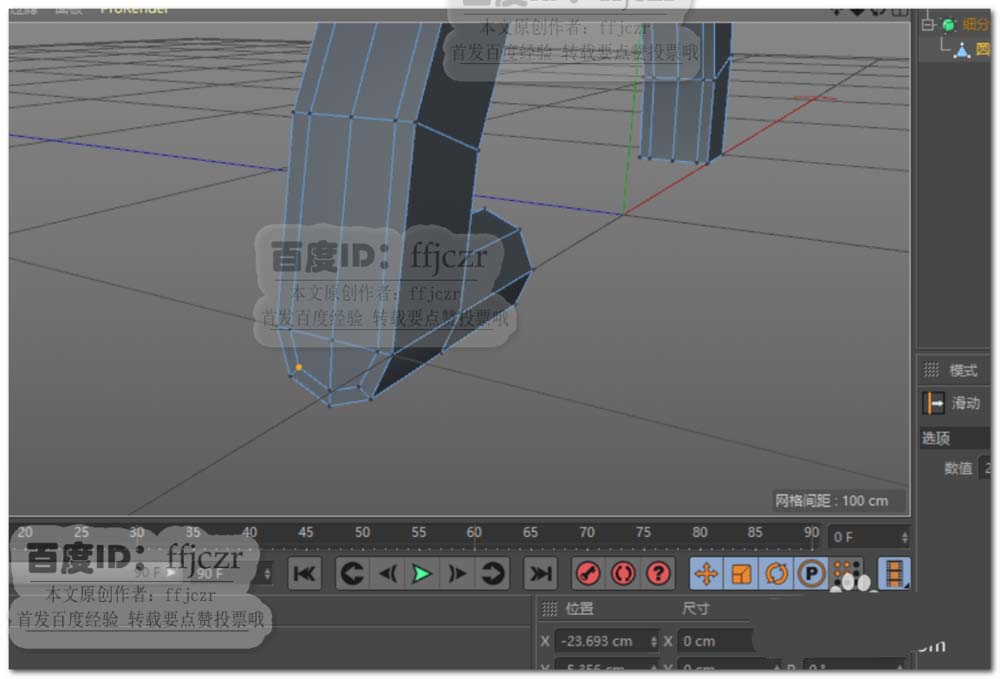

6、圆环的内侧，圆柱结合处，添加一圈循环边，如图所示。对于没有重合的点用焊接将其焊接起来。

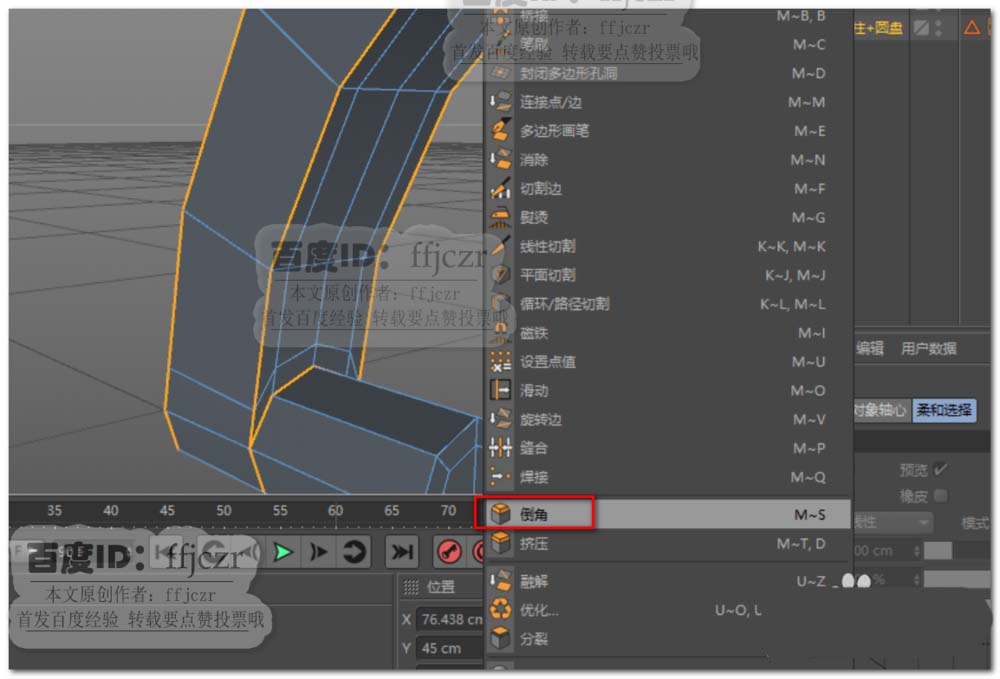

7、选择模型的所有轮廓边，进行倒实体角，偏移值为0.5，斜角为均匀。

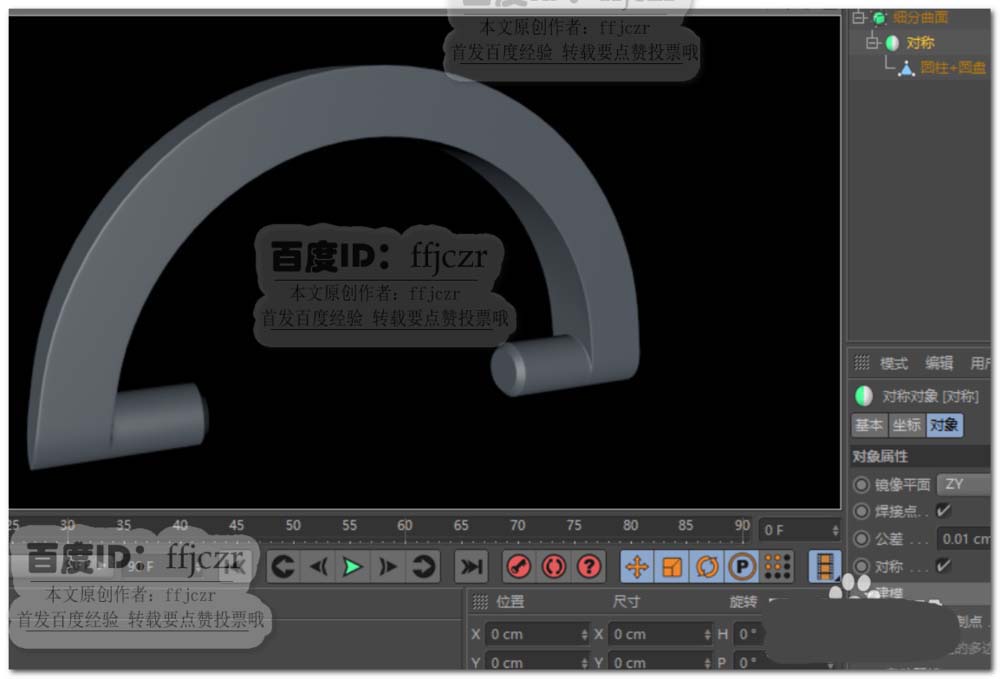

8、将圆环的另一侧删除，添加对称命令，镜像平面为ZY；得到圆环的另一侧。半圆环提手模型创建完成。
以上就是C4D创建漂亮的半圆环提手把手的教程，希望大家喜欢，请继续关注脚本之家。
