Type-C接口与快充协议是现代电子设备充电和数据传输的核心技术组合。理解它们的细节对于选择和使用设备、配件至关重要。

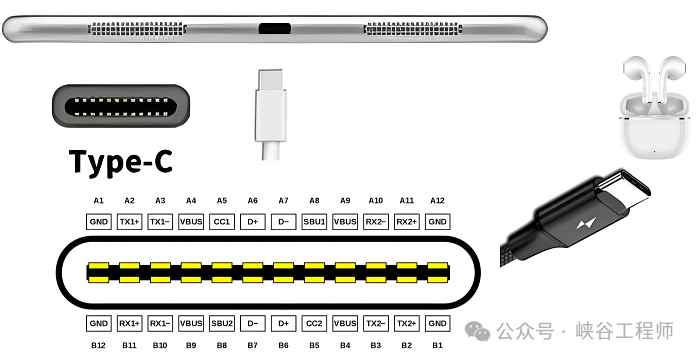

之前搜集整理了下Type-C接口PIN数的差异如下：
USB Type-C接口解析：一文读懂Type-C从24pin到6pin精简了什么。
今天我们来了解下USB PD（USB Power Delivery）充电。它是目前最主流、最强大的通用快充标准之一，尤其与USB Type-C接口结合后，成为了高功率、智能化充电的代名词。
USB PD是一种基于USB接口的通信协议。它的核心作用是让电源 Source 如：充电器、充电宝等和受电设备 Sink 如：手机、平板、笔记本等，通过双向通信来协商最优的电压、电流和功率组合。实现安全、高效的快速充电。
一、高功率输出
输出功率高是PD充电最显著的优势。
- PD 3.0： 最高支持100W（20V/5A）。
- PD 3.1： 引入了 EPR 扩展功率范围，最高支持 240W（48V/5A）。能轻松满足从手机、平板到高性能游戏笔记本甚至显示器的供电需求。
二、电压可调
不同普通充电，PD不再是固定5V。
协议定义了多个标准电压档位。常见的包括：
- 5V, 9V, 15V, 20V (PD 3.0标准功率范围)
- 28V, 36V, 48V (PD 3.1 EPR新增)
设备可以根据自身电池特性和当前状态，请求最适合的电压进行充电。
三、电流可调

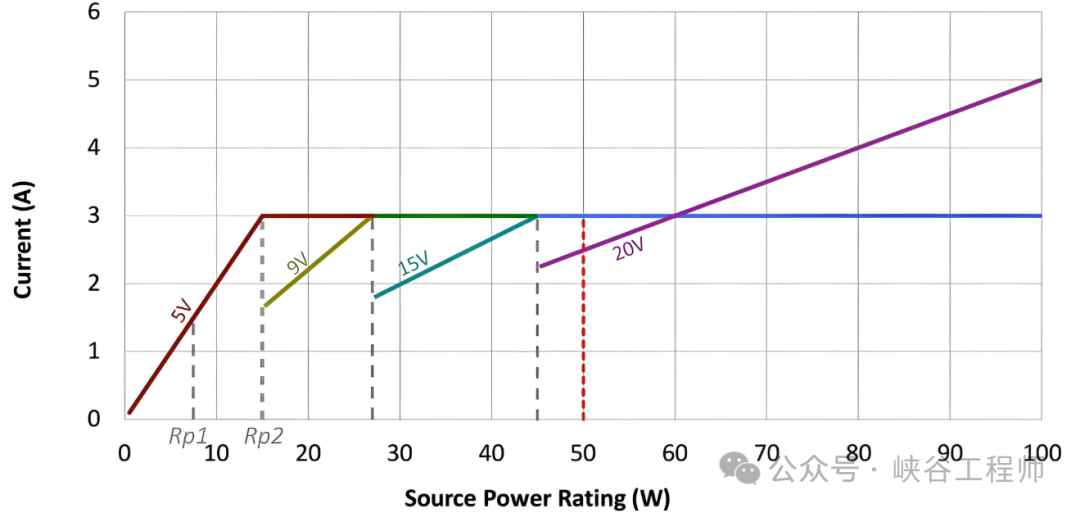

在确定电压后，电流大小也会在协商范围内调整，通常不超过5A。
例如，在20V电压下，电流可以是1.5A (30W), 2.25A (45W), 3A (60W), 3.25A (65W), 5A (100W) 等等。
实际充电电流会根据设备电量、温度、电池状态等因素动态变化。
四、双向供电
PD协议支持电源角色互换
设备在接电源时是被充电方 Sink ，但也可以通过同一个Type-C口给其他设备充电这个时候就变成了Source。
两个支持PD的移动电源可以互相充电。提供更灵活的供电场景。
五、智能协商

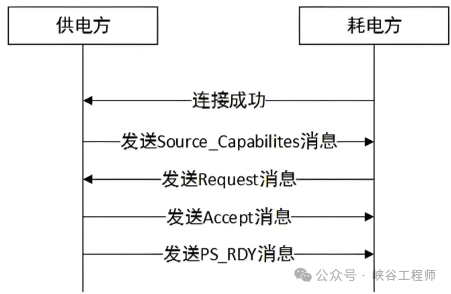

PD协议的精髓在于通信协商。简单过程如下：
- 连接建立： 设备通过Type-C电缆连接到电源（充电器）。

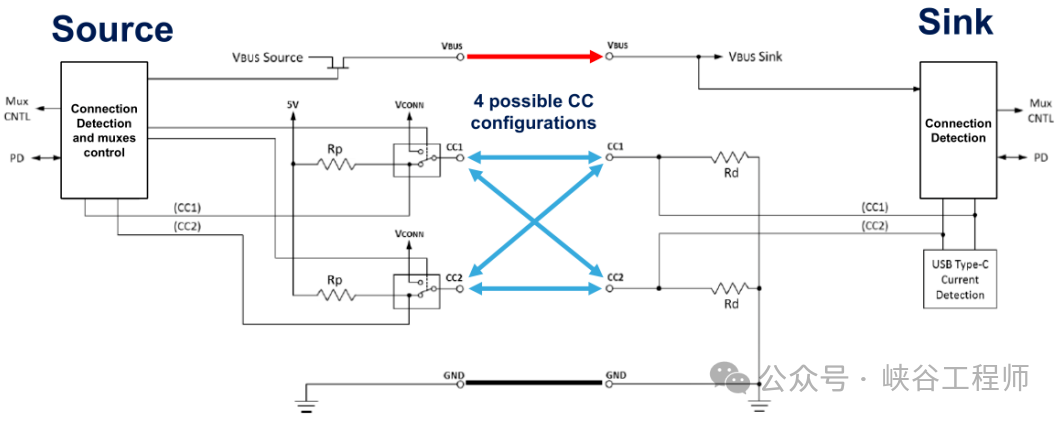

- 能力探测： 电源通过通信线 CC 告诉设备它支持的电压/电流组合。相当于电源说：“我能提供这些档位：5V/3A, 9V/3A, 15V/3A, 20V/5A...”。
- 请求： 设备根据自己的充电能力和状态，从中选择一个最适合的档位。相当于设备说：“请给我20V/3A（60W）”。
- 接受与供电： 电源确认请求在自己的能力范围内并且安全，则接受请求并切换到该电压电流组合输出。相当于电源说：“好的，马上切换到20V/3A输出”。
- 动态调整： 在充电过程中，设备还可以根据需要（如电量快满时、温度升高时）重新协商降低功率。电源也可以根据自身情况（如过热）请求降低功率。
六、PPS可编程电源
PPS是PD 3.0的一个重要增强功能。
允许设备在特定电压范围内，以非常小的步进动态微调电压，同时电流也可以以50mA的步进微调。这样的话充电效率更高， 更精细地匹配电池的充电曲线，减少电压转换损耗。
七、支持PD快充的关键条件：
双方都必须支持USB PD协议。
USB-C线缆必须支持数据传输或功率传输所需的电流！
连接的两端必须都是USB Type-C接口或者一端是USB-C，另一端是支持PD的特定接口。
