让你的图表与众不同! Excel制作仪表盘型图表的技巧
脚本之家

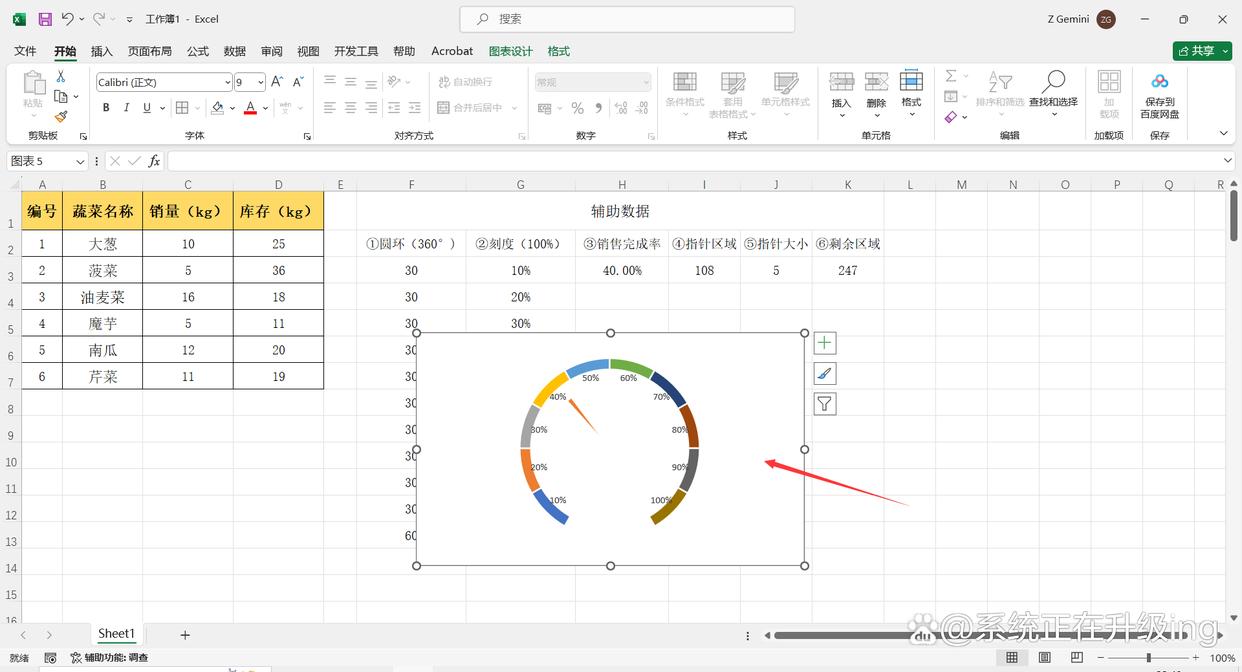

在日常办公使用Excel表格时，我们经常会用到各种类型的图表进行数据分析显示，其中仪表盘型图表就是常见的一种图表格式，它是模仿汽车速度表的一种图表，常用来展现数据完成率、增长率等比率性指标，可以简单直观的将数据展示出来，那么这种图表该如何制作呢？接下来就给大家分享一下仪表盘型图表的制作方法。
方法步骤

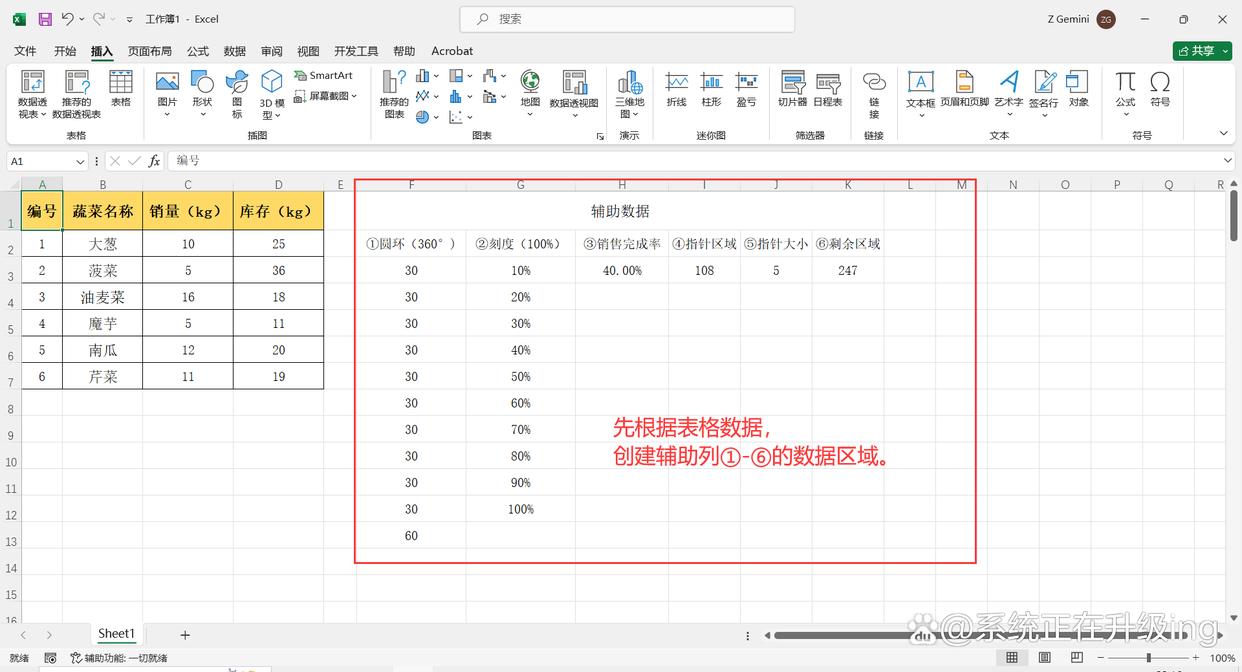

1、打开Excel表格，先根据表格数据，创建辅助列①-⑥的数据区域。
- ①圆环列数据：圆环共360°空出60°，剩下的分成10份（可根据需要自定分成份数），即：(360-60)/10=30，每份30°。
- ②刻度列数据：同样分成10份，即：（100/10）%=10%，每份以10%开始，依次呈倍数递增。
- ③销售完成率：=C2/D2，即：（销量/库存），以百分比格式显示。
- ④指针区域：=H3*270，即：销售完成率*（27*10）。
- ⑤指针大小：5（可根据需要自定）
- ⑥剩余区域：=
360-I3-J3，即：360-指针区域-指针大小。

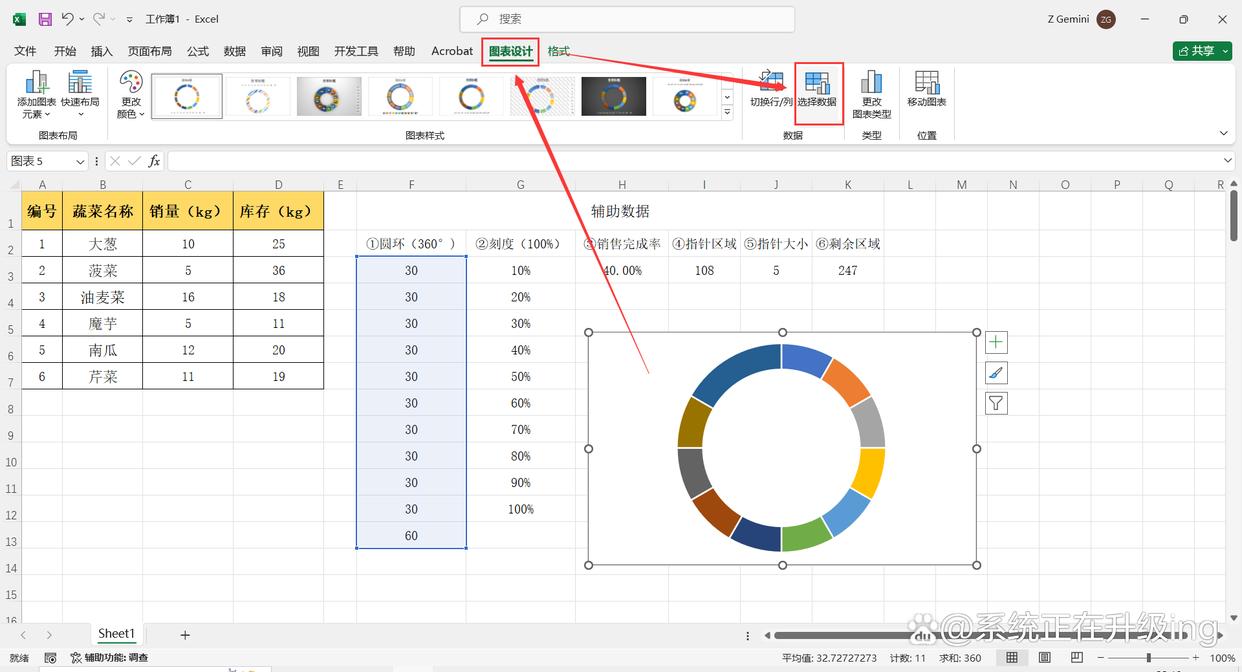

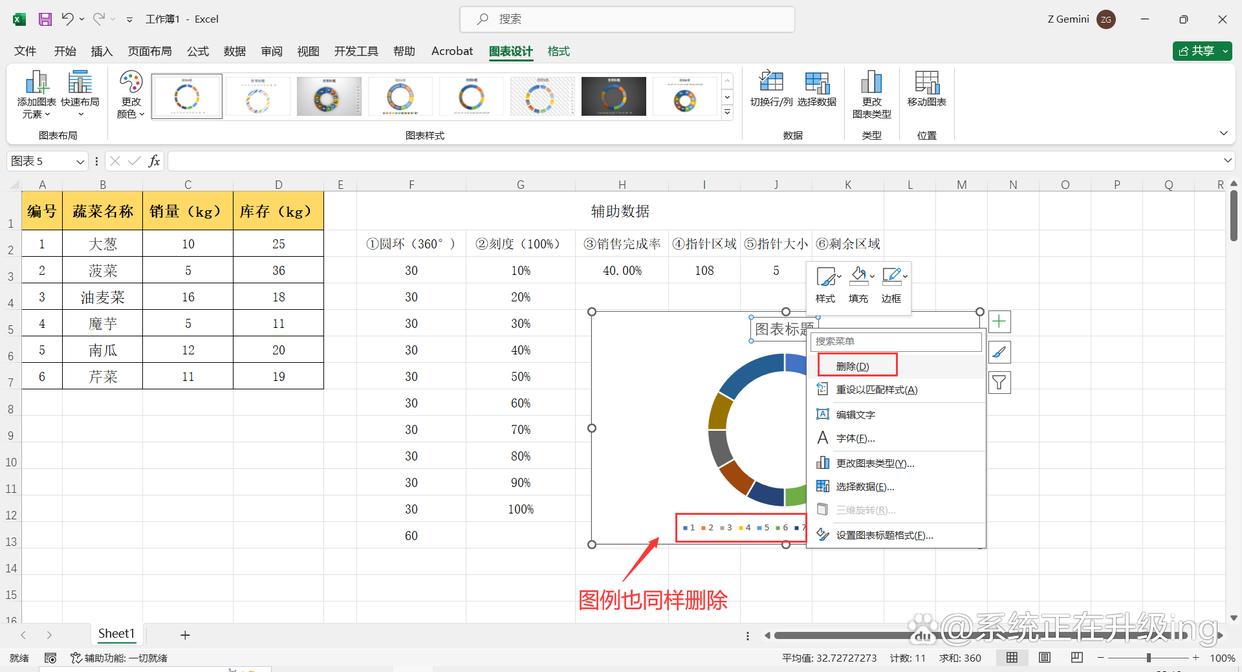

2、选中①圆环列数据单元格区域，点击【插入】-【圆环图】，在表格中插入一个圆环图，然后在圆环图中的“图表标题”和“图例”上单击鼠标右键，点击【删除】。

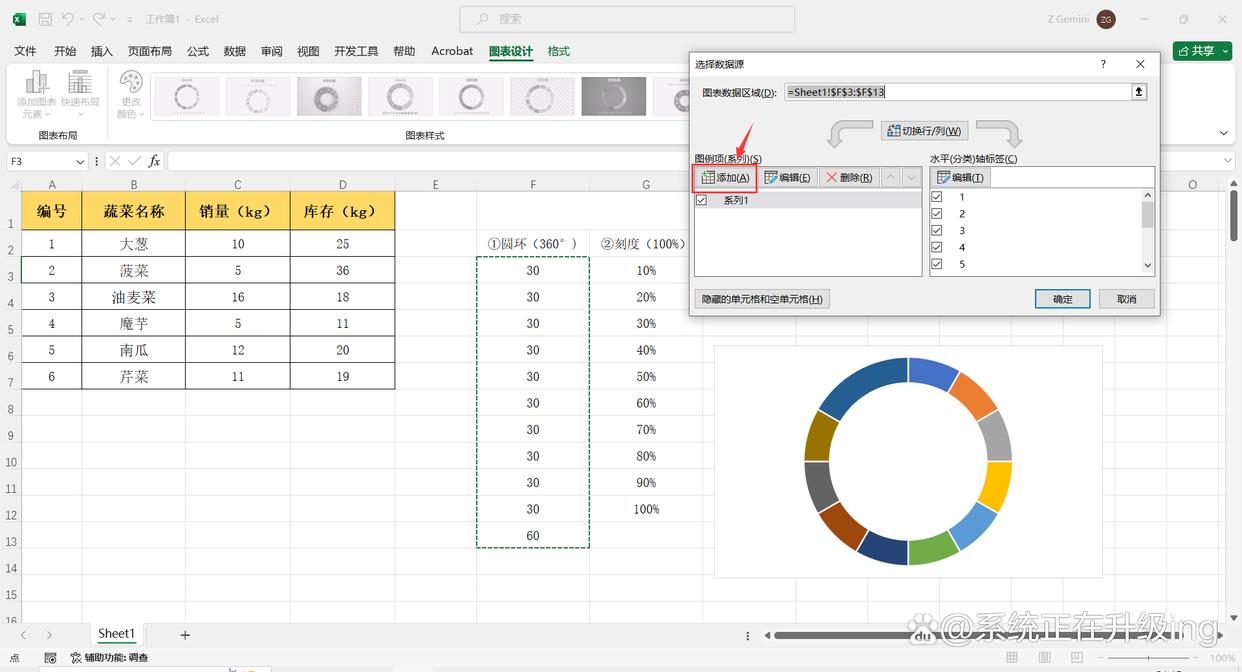

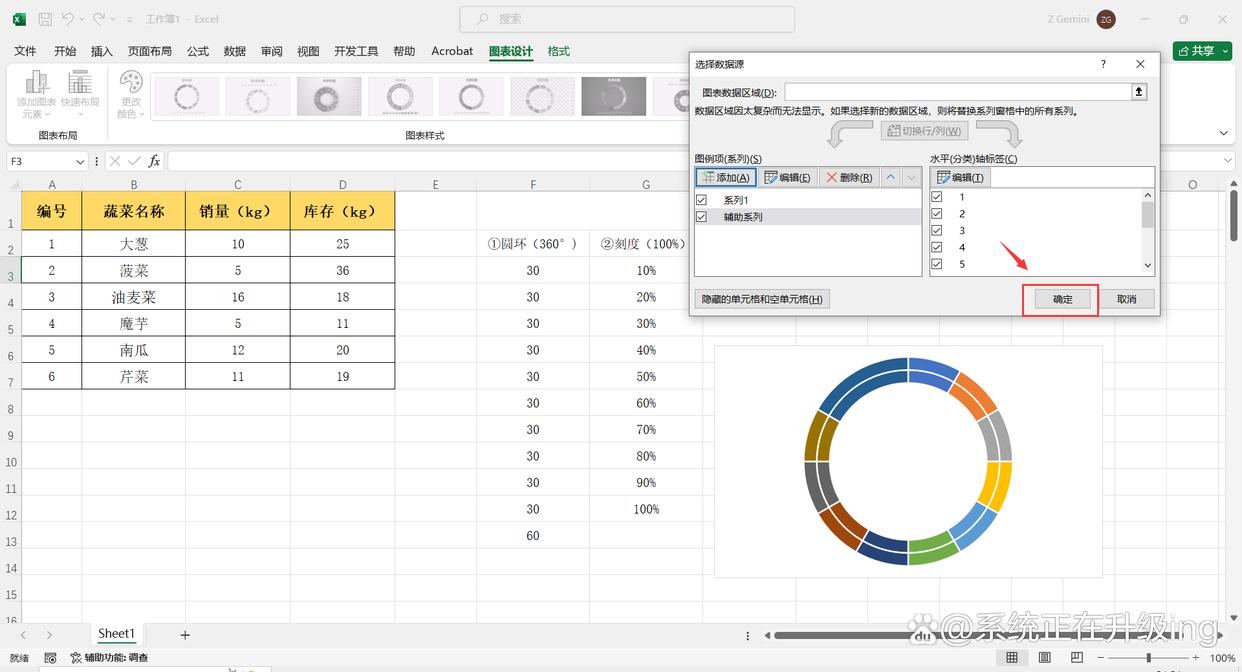

3、选中整个图表，点击【图表设计】-【选取数据】，在弹出的“选取数据源”对话框中点击【添加】，弹出“编辑数据系列”对话框。
4、在“编辑数据系列”对话框中，将“系列名称”设置为：辅助系列（可自定义名称）；“系列值”：=Sheet1!$F$3:$F$13（即：拾取①圆环列数据单元格区域），然后点击【确定】，返回到“选取数据源”对话框点击【确定】，这样就新添加了一个内圆环。

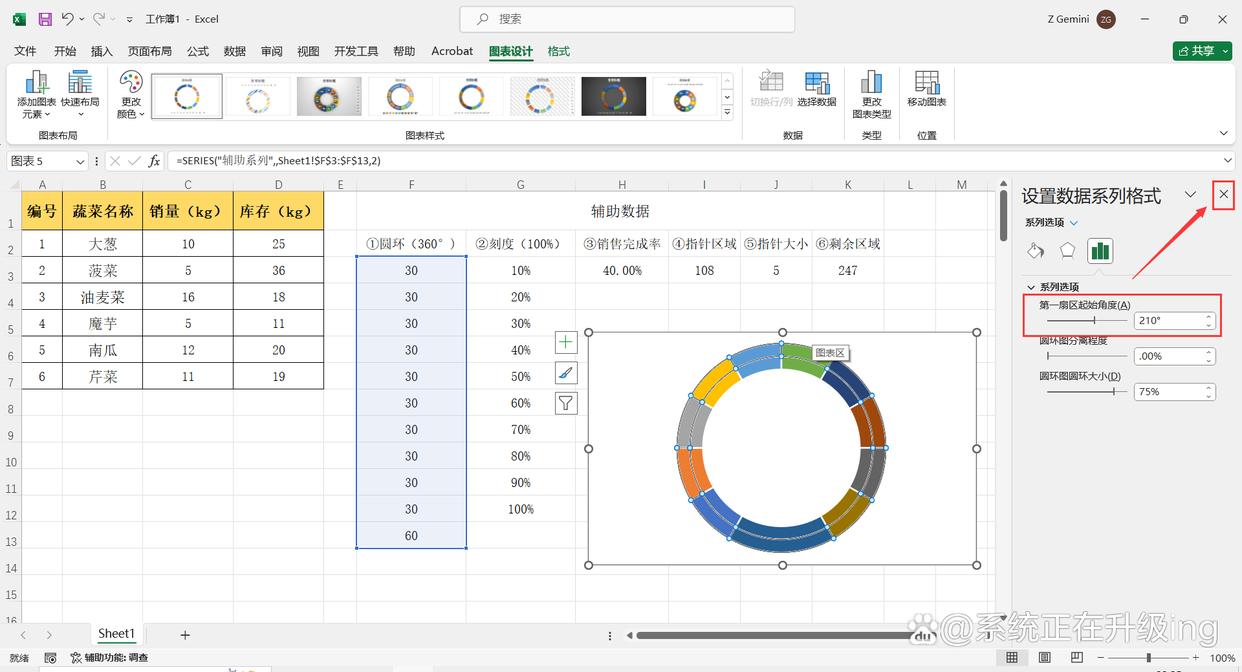

5、双击图表圆环，弹出“设置数据系列格式”对话框，将“系列选项”中的“第一扇区起始角度”设置为：210°，然后关闭对话框。

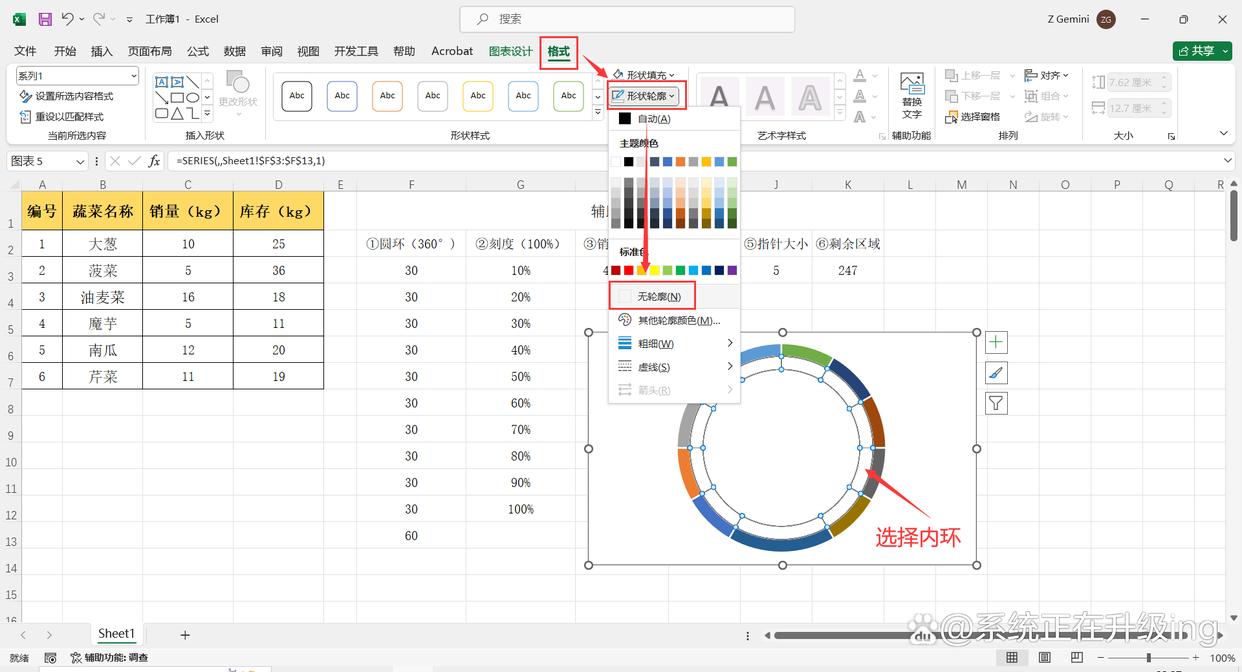

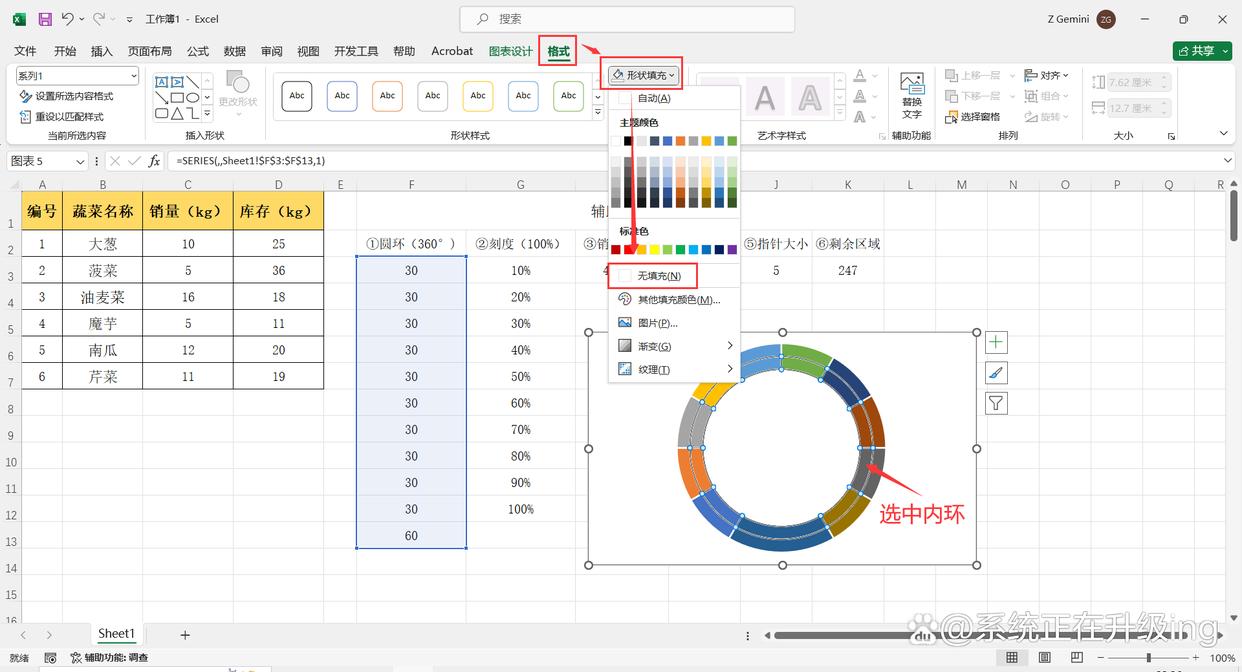

6、选中内圆环，点击【格式】选项卡，然后点击【形状填充】-【无填充】，继续点击【形状轮廓】-【无轮廓】，将内圆环取消显示。

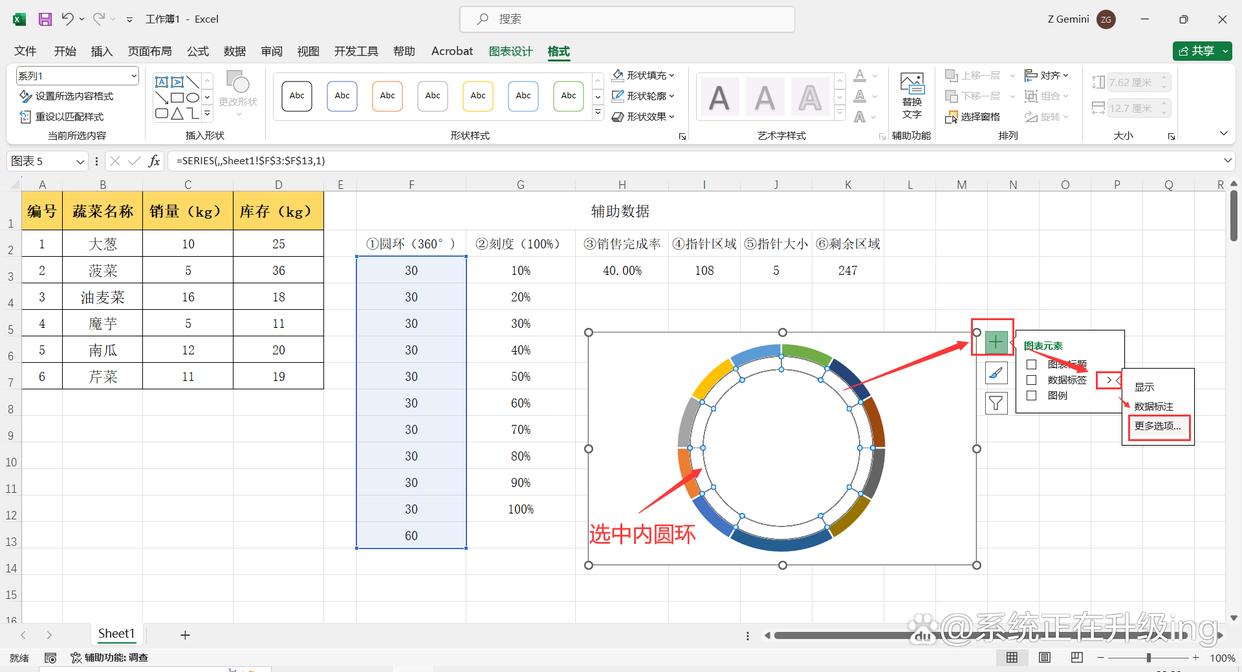

7、选中内圆环，点击图表右上方+号（图表元素），选择【数据标签】-【更多选项】，在弹出的“设置数据系列格式”对话框中，勾选【单元格中的值】，在新弹出对话框的“选取数据标签区域”中输入：=Sheet1!$G$3:$G$12（即：拾取②刻度列数据单元格区域），然后点击【确定】，再将【值】取消勾选，关闭对话框即可。

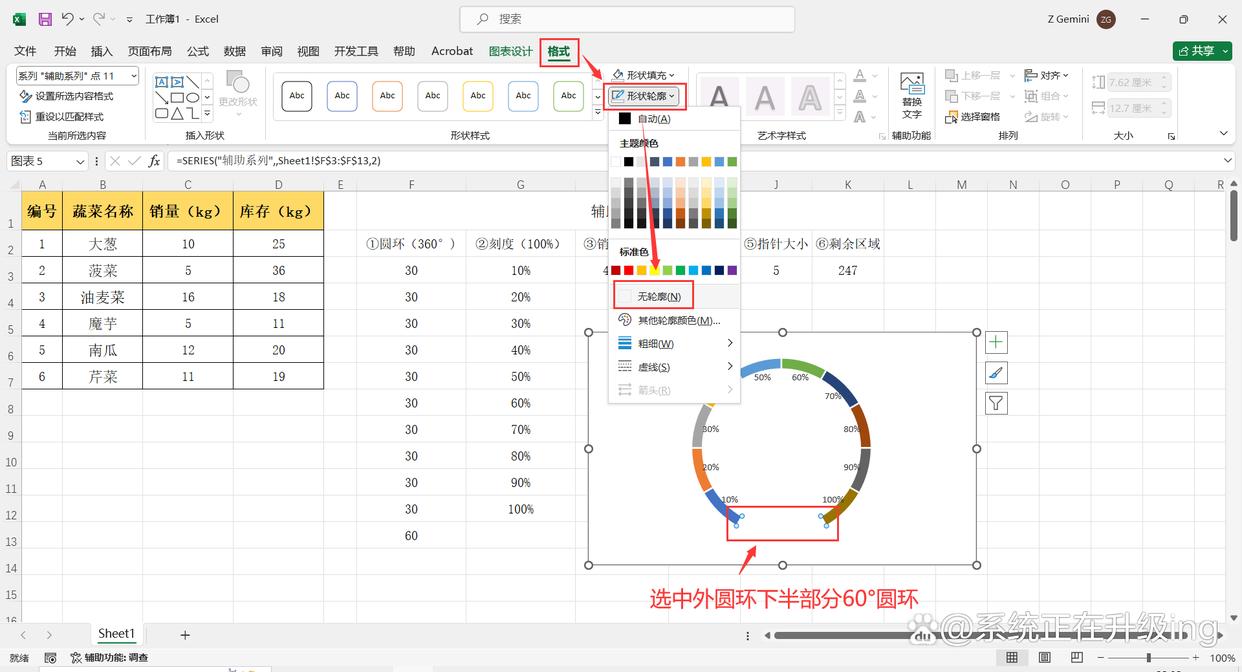

8、选中外圆环下半部分60°圆环，点击【格式】选项卡，然后点击【形状填充】-【无填充】，继续点击【形状轮廓】-【无轮廓】，将外圆环中60°圆环取消显示。

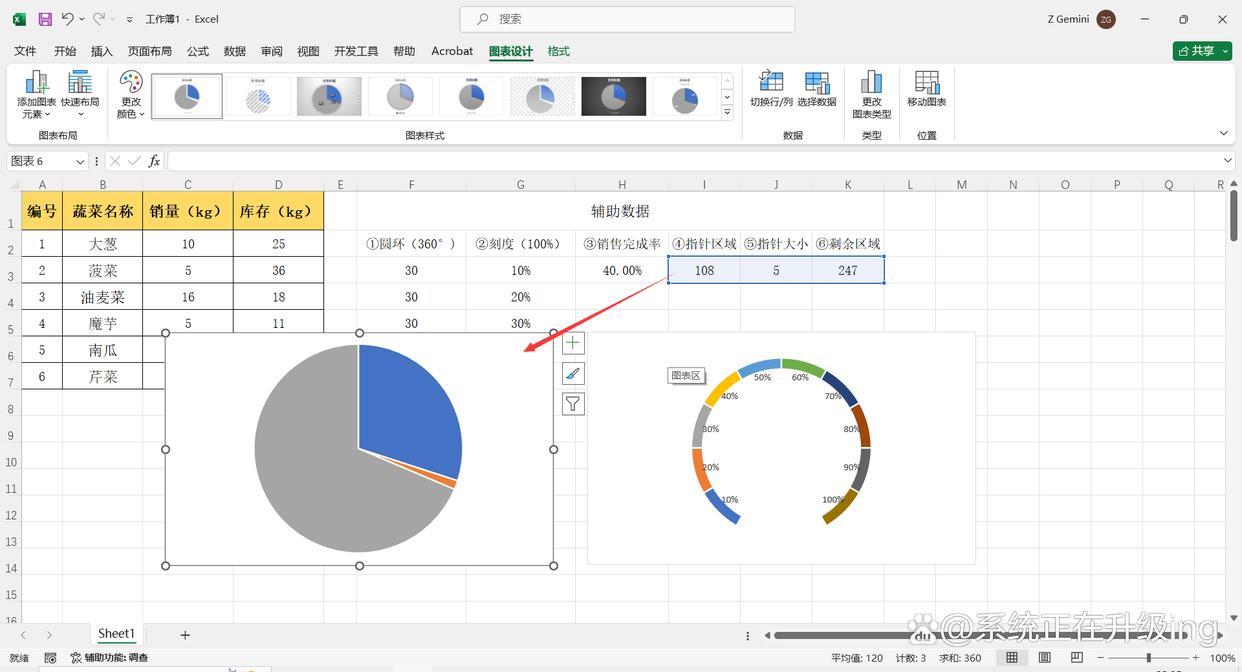

9、选中辅助数据④⑤⑥内数据区域，点击【插入】-【饼图】，在表格中插入一个饼图并将图表中“图表标题”和“图例”删除。

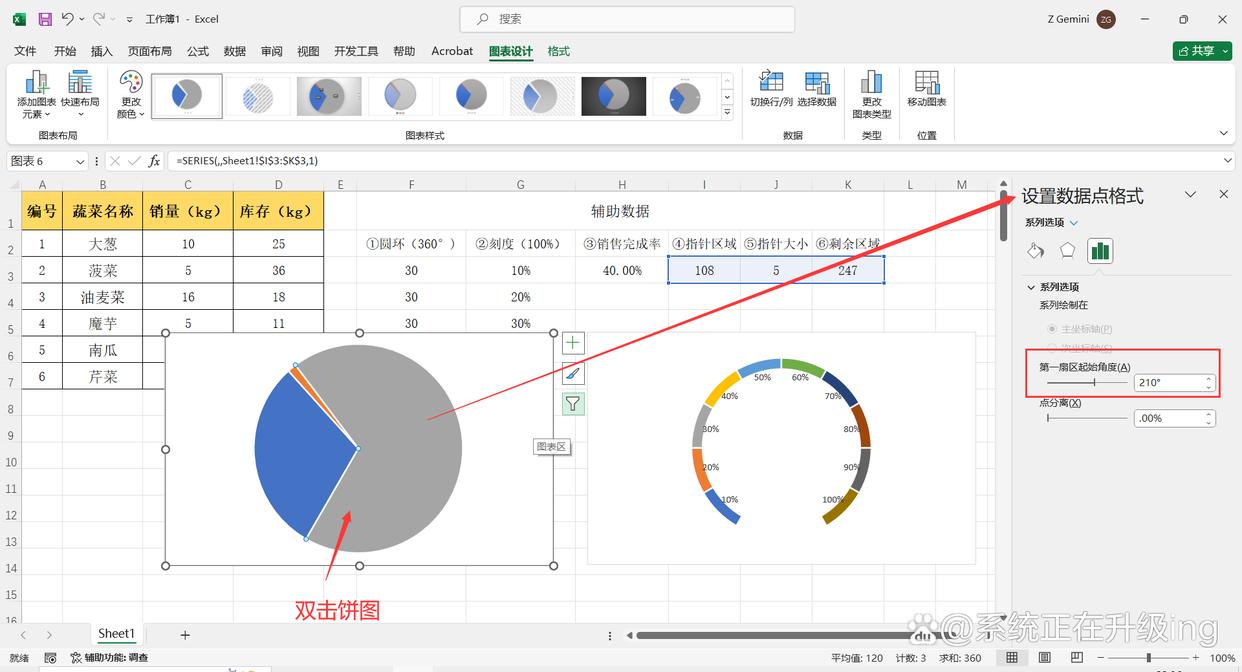

10、双击饼图，弹出“设置数据系列格式”对话框，将“系列选项”中的“第一扇区起始角度”设置为：210°，然后关闭对话框。再将饼图背景和饼图只保留指针大小5的部分，其他部分都设置为无填充，无轮廓。
11、将饼图调小尺寸（小于内环），再按住【Ctrl】选中圆环图和饼图两个图表，点击【形状格式】-【对齐】-【水平居中】和【垂直居中】，这样图表就组合完成。

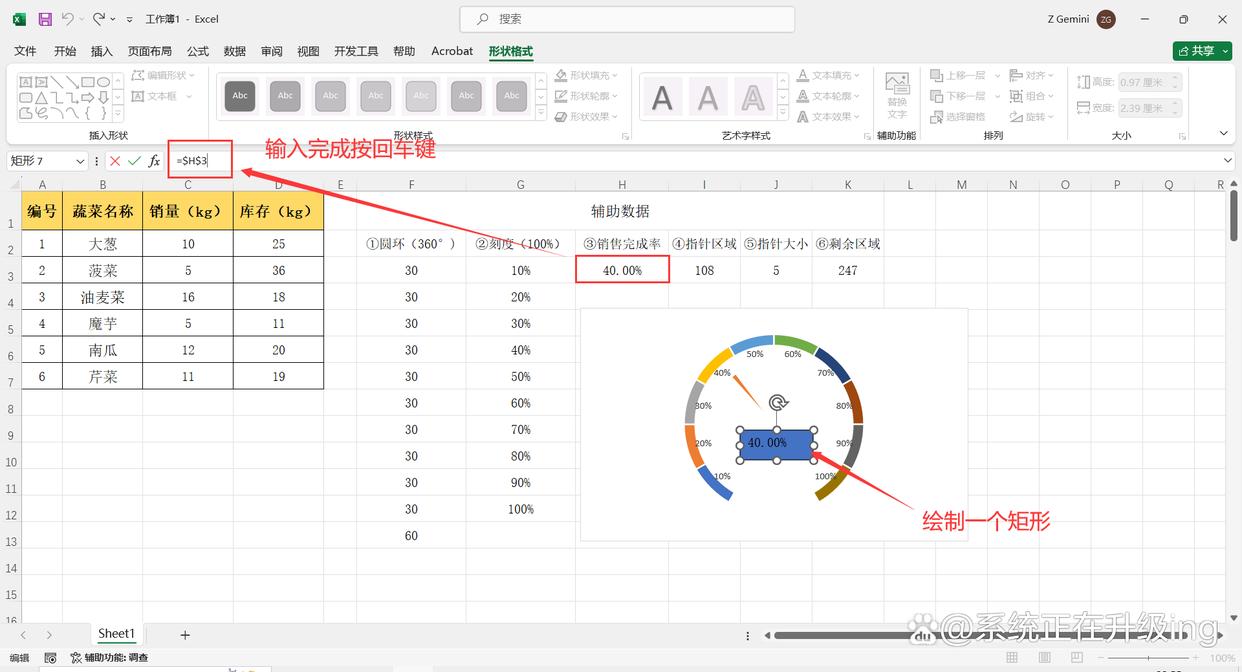

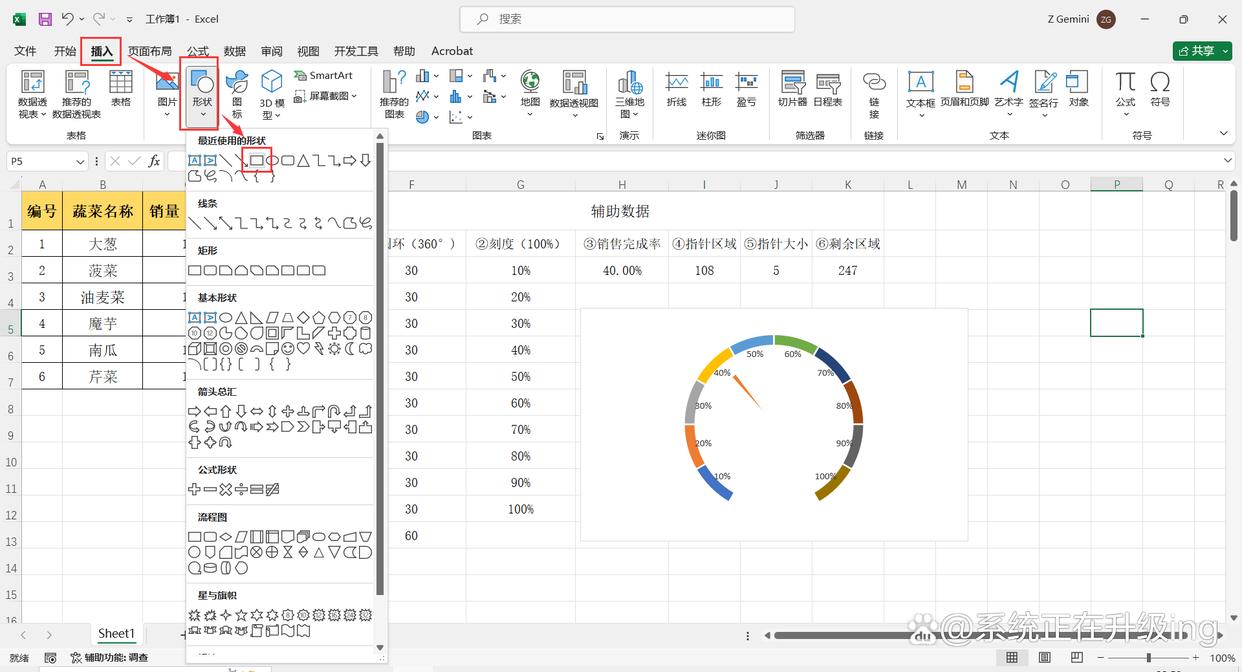

12、点击【插入】-【形状】-【矩形】，再图表中绘制一个矩形框，然后在上方编辑栏输入：=$H$3（即：③销量完成率数据单元格），输入完成按【enter】键。

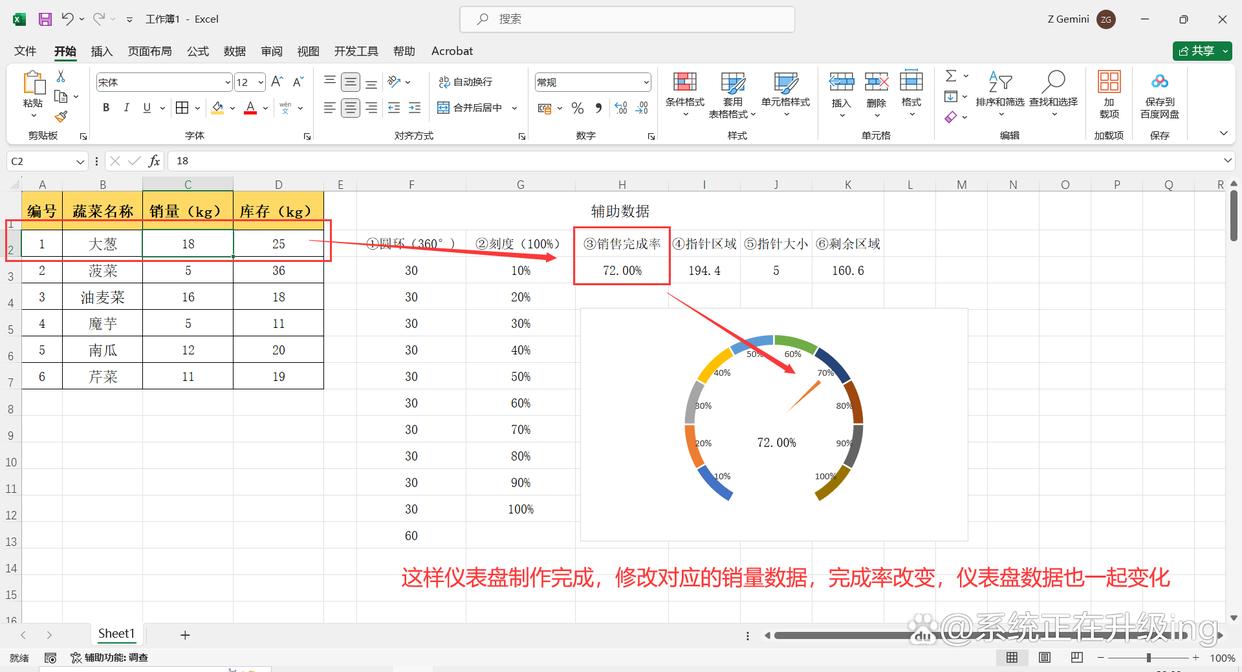

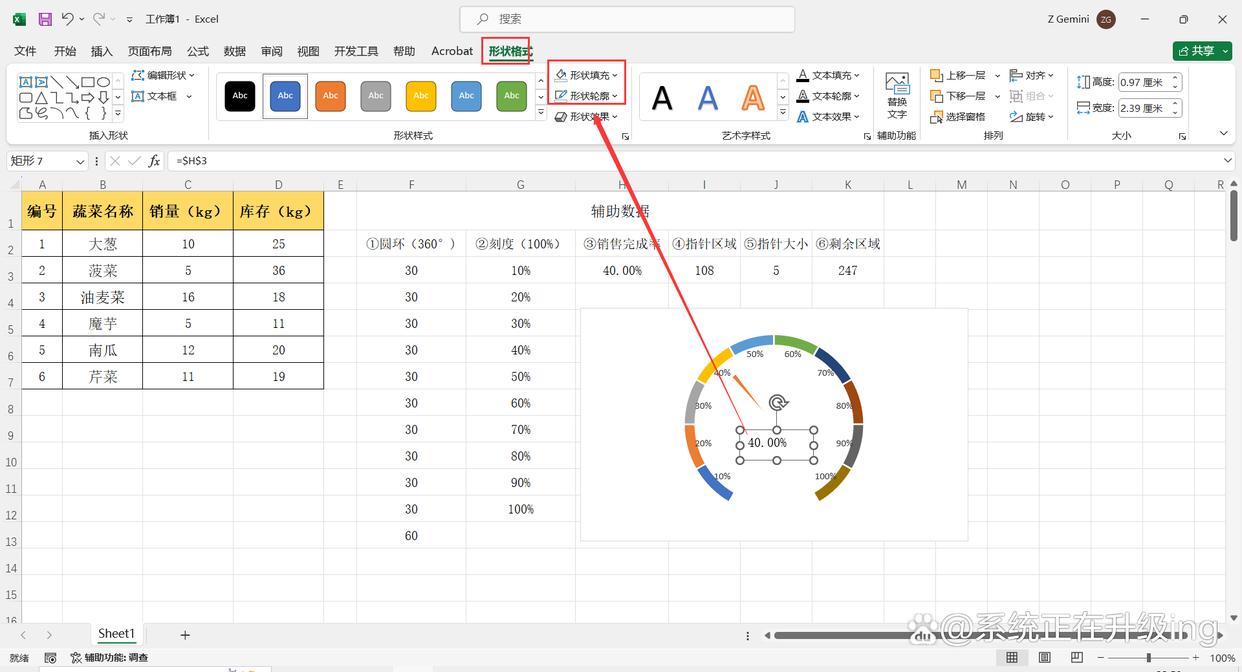

13、选中矩形，点击【形状格式】，设置【形状填充】-【无填充】；【形状轮廓】-【无轮廓】，然后点击【开始】-【居中】，将图形文字居中对齐，这样仪表盘制作完成，修改对应的销量数据，完成率改变，仪表盘数据也一起变化。
