CAXA CAD电子图板 v2027 SP0 中文免费版(附安装教程) 32位/64位

CAXA CAD电子图板 2027是根据中国机械设计国家标准和工程师使用习惯开发，具有自主的CAD内核、独立的文件格式、支持第三方应用开发，可随时适配新的硬件和操作系统，支持新制图标准，提供海量新图库，能低风险替代各种CAD平台，设计效率数倍提升。CAXA CAD电子图板经过大中型企业及百万工程师千锤百炼的应用验证，广泛应用于航空航天、装备制造、电子电器、汽车及零部件、国防军工、教育等行业。

与上一版本相比，caxa电子图板2027功能进行了全面增强和优化，比如新增填充置底功能，新增标注检验功能，新增板厚标注功能，新增尺寸命名功能，新增文字对齐功能，新增对DGN格式文件的兼容，新增比例列表功能，增强了剖面线和渐变色功能，增强了圆角功能，增强了图层功能，增强了特性匹配功能，增强了多段线功能，增强了编辑多段线功能，增强了尺寸提取功能等等，极大的提高了用户的工作效率。

功能特点

绘图和编辑：CAXA CAD电子图板提供了强大的绘图和编辑功能，包括绘制直线、弧线、多边形、圆等基本几何元素。同时，它还支持各种高级编辑操作，如移动、旋转、缩放、镜像等，让用户能够自由地修改和优化设计。

图层管理：该软件支持多层绘图，用户可以创建和管理不同的图层，并将对象分配到相应的图层上。这使得绘图更加清晰和有序，方便对图形进行修改和控制。

标注和尺寸：CAXA CAD电子图板提供了丰富的标注和尺寸工具，用户可以添加文字注释、尺寸标记、标注箭头等，以便清晰地表达设计意图和技术要求。

数据交换和共享：该软件支持多种数据格式的导入和导出，如DWG、DXF等，方便与其他CAD软件进行数据交换和共享。此外，它还可以将图纸输出为PDF、图片等格式，以便与他人或团队进行交流和审阅。

自定义和扩展性：CAXA CAD电子图板提供了一系列的自定义选项，用户可以根据自己的需求进行界面布局、工具栏设置等个性化调整。同时，它还支持插件的开发和集成，用户可以根据需要扩展软件的功能。

安装说明

1、运行软件，根据需要选择32或64位

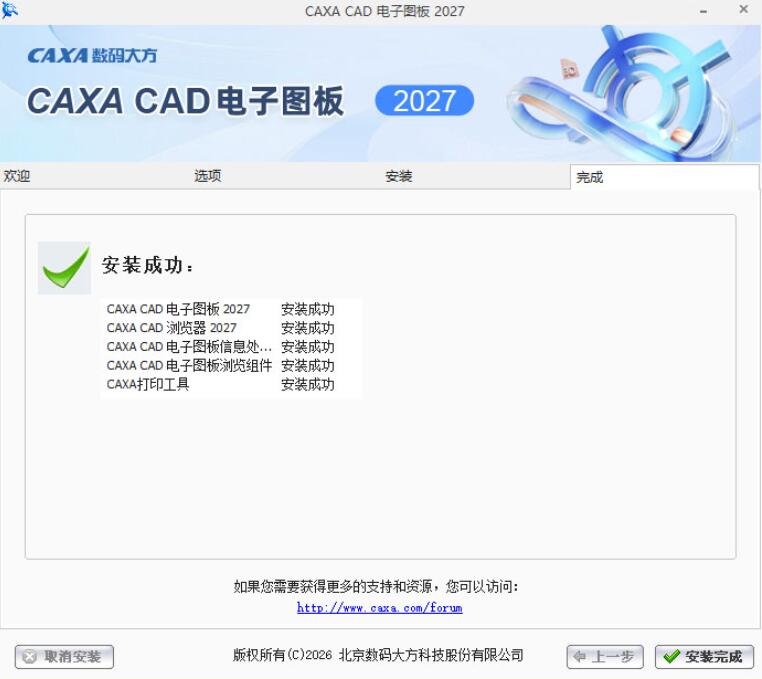

2、按步骤安装软件，安装完成并关闭即可

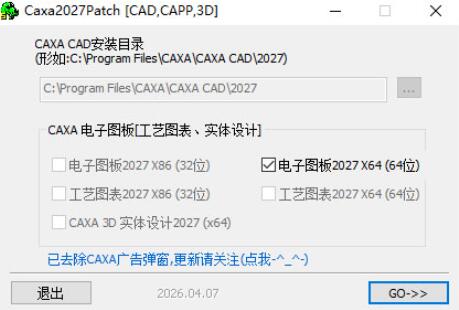

2、最近右键管理员运行补丁点击 Go即可使用

软件特色

自主版权、价格合理

专注CAD核心技术20多年，同时支持EXB和DWG“双数据内核”，拥有完全自主知识产权，支持版权局备案；授权灵活，同时支持永久授权和租用授权，以低成本实现CAD软件正版化。

更新最快、标准最新

CAXA CAD电子图板软件已经累计更新十几个大版本，三十多个小版本。随时适配最新的硬件和操作系统，支持图纸数据管理要求的变化。绘图、图幅、标注等都支持最新制图标准，大大提高标准化制图的效率，并且提供全面准确的最新图库。

数据兼容性强

完全兼容AutoCAD2023以下各版本的DWG/DXF格式文件，支持各种版本双向批量转换，数据交流完全无障碍；并且支持设置为默认的工作文件。

更好的交互体验

CAXA CAD电子图板的界面，依据视觉规律和操作习惯精心改良设计，交互方式简单快捷，符合国内工程师的设计习惯，上手更简单，操作效率再提高。

数据集成贯通

CAXA CAD电子图板支持PDF输入，支持PDF、JPG等格式输出；提供与其他信息系统集成的浏览和信息处理组件；支持图纸的云分享和协作。

运行环境要求低

支持Windows 7/8/10/11等系统，且对计算机硬件要求也较低；另外，基于CAXA高效的资源管理技术，使CAD软件的安装和运行占用的资源都极低，1G内存即可流畅运行。 支持与麒麟软件、华为鲲鹏、统信软件、中科方德、一铭软件等多个国产操作系统全面兼容适配，能全面满足高适配性、高成熟度、高稳定性的全国产CAD软件应用。

CAXA CAD电子图板2027新增功能和改进

1. 新增填充置底功能

使用填充置底功能可以将当前文件中的填充类对象包括剖面线、填充、渐变色等置底显示。

2. 填充功能增强

新增“拾取边界”方式，支持框选一个或者多个封闭实体生成填充，也可以点选若干个封闭实体生成填充。

3. 圆角功能增强

新增支持射线、构造线、直线之间的圆角操作。

4. 剖面线和渐变色功能增强

在拾取边界方式时，支持设置“允许的间隙公差”。

5. 对象捕捉功能增强

捕捉选项中增加“几何中心”，支持识别并捕捉闭合样条、多段线的几何中心(重心)。通过调整系统变量PLUNEGCENMAX的值为0~10000000，可以设置线条的最大数量，用于控制是否捕捉几何中心。

6. 多段线功能增强

通过读入数据方式生成多段线时，数据形式新增对极坐标的支持。如:1,1 @2.5，1 @3<45 首位“@”符号表示为相对上一点的坐标，首位无“@”符号表示为绝对坐标，“<”符号表示为极坐标分隔符，极坐标必须为相对坐标(@距离<角度)。

7. 编辑多段线功能增强

增加键盘命令PEdit、PE启动该功能，并且在合并操作时支持设置是否将孤立曲线转换为多段线。

8. 块插入功能增强

“打散”选项支持记忆功能状态。

9. 块重命名功能增强

支持高亮显示当前文件中存在的同名块，并可以重新命名。

10. 新增切换当前图层功能

支持使用“移动对象图层快捷设置”设置的快捷键快速切换当前图层。输入快捷键并且按下回车后如果不选择对象，而是直接回车或者右击则将与快捷键绑定的图层设置为当前图层。

11. 图层功能增强

图层设置时，新增支持点击“当前”、“层名”、“打开”、“冻结”、“锁定”、“打印”、“颜色”、“线型”、“线宽”和“描述”等表头进行排序。

12. 特性匹配功能增强

新增了对填充透明度的支持。

13. 新增标注检验功能

支持为选择的尺寸标注添加检验符号，设置标签及检验率。也可以选择尺寸标注后，在特性面板中修改相关的尺寸检验信息。

14. 新增尺寸命名功能

在模块管理器中启用“尺寸命名”功能，可以对选择的多个尺寸设置别名，支持的尺寸类型包括线型、角度、倒角、弧长、半标注、大圆弧、锥度、斜度尺寸等。进行尺寸命名时，支持设置前缀及序号。也可以设置过滤的尺寸类型。支持在绘图中显示全部尺寸名称，也可以在面板中直接查看。通过“哑图设计”功能可以使用当前文件中的尺寸及名称，创建不同规格的哑图，并通过“导出到文件”功能保存为多个图纸文件。

15. 新增板厚标注功能

支持拾取两点获取厚度数值后，生成板厚标注，符号类型包括t或δ。在立即菜单中可以设置板厚标注的文字方向及引线方式。

16. 形位公差及焊接符号功能增强

功能对话框中增加“设置”按钮，更便捷的调整当前符号的各项参数，如引用标准、特性等。

17. 形位公差功能优化

优化了多行形位公差单元格的垂直对齐效果，包括是否启用公差2、填写了多个基准等情况。

18. 剖切符号功能增强

增加了新的夹点，便于更方便的修改引线长度。

19. 标注上下偏差支持自动调整

线性、半径、直径、角度等标注，以及编辑文字时输入的偏差，均可以设置是否按上下偏差值大小自动调整。通过调整AutoAdjustDev系统变量的值为0或1,可以设置是否启用该功能。

20. 新增文字对齐功能

通过菜单按钮或者TextAlign键盘命令启动，选中多个文字后，支持按所设置的对齐方式对齐文字。

21. 文字分栏功能优化

文字分栏时增强了对DWG的兼容，以及对多图幅的支持。

22. 新增对DGN格式文件的兼容

支持输出DGN V8格式的文件，输入DGN文件时，支持设置外部参照及文字的输入结果。

23. OLE对象增强

选择插入的OLE对象时，支持在特性面板中设置是否锁定宽高比。

24. 尺寸提取功能增强

新增对文字、技术要求库、引出说明三种类型的提取，并且新增对选择的对象按类型分类进行排序。

25. 插入图片功能增强

支持复制jpg、jpeg、png、bmp、gif、ico、tif、tiff、dib等类型的图片后，直接粘贴到当前绘图中。

26. 插入图片及PDF时支持拖拽操作

对于图片文件，通过设置系统变量ImgDropMode的值为0或1时，设置是否启用该功能。对于PDF文件，通过设置系统变量PDFDropMode的值为0、1、2时，可以设置不启用、作为PDF参考底图拖入、作为PDF输入。

27. 文件比较功能增强

明细表支持按行对比。

28. 填写明细表功能优化

使用“设置序号文字外框”时，支持图形及文字描述显示序号文字外框的形式。“显示”列支持批量选择或取消。

29. 选择性粘贴功能增强

复制excel表格后进行选择性粘贴时，新增支持了CAXA CAD图元，可以直接粘贴为表格对象。

30. 系统选项路径功能优化

支持更方便的选取文件夹路径，也可以指定为局域网共享服务器的路径。

31. 模块管理器功能增强

加载的CRX程序,支持显示产品名称,公司名称,版本等信息。

32. 统计图块功能增强

支持统计插入到当前文件的图符,通过调整系统变量 CountSymbol的值为0或1可以设置是否启用该功能。

33. 打印功能增强

适配支持双面打印。

34. 优化切换文档时的体验

填写明细表、编辑文字时，相应功能对话框或工具条自动隐藏，提升操作体验。

35. 新建文件功能优化

增加系统变量 NewMDITabDefault，默认值为0，单击文档标签的“+”可以使用默认模板或按Shift键选择模板;修改值为1时，单击文档标签的“+”选择模板或按Shift键使用默认模板。

36. 边框显示增强

系统选项中支持设置区域覆盖、PDF底图、外部参照、图片等对象的边框效果，包括是否显示、是否打印。也可以通过调整FRAME系统变量的值，进行相关设置。

37. 新增比例列表功能

在选项中增加了比例设置界面,可以设置比例列表。设置后的比例可以应用到图幅设置、转图工具的幅面初始化、打印比例、视口比例等。

38. 设计中心功能增强

设计中心的对象显示顺序,之前版本为对象在管理器内部的顺序,27版本切换为了字典排序。并且切换为列表模式后，可以点击表头排序。

39. 其他

信息处理组件按块模板方式提取及写入图纸中标题栏、图框、明细表。使用微软拼音输入法时支持设置为光标跟随。

运行环境

1、操作系统：支持Microsoft Windows Win7SP1/Win8/Win10/Win11（英文、简体、繁体）

2、基本配置：1G内存，1.6GHz以上CPU，128M独立显卡

3、推荐配置：2G以上内存，2.8GHz以上CPU，256M以上独立显卡

快捷键

Ctrl+M 显示/隐藏主菜单

Ctrl+B 显示/隐藏标准工具栏

Ctrl+A 显示/隐藏属性工具栏

Ctrl+U 显示/隐藏常用工具栏

Ctrl+D 显示/隐藏绘制工具栏

Ctrl+R 显示/隐藏当前绘制工具栏

Ctrl+I 显示/隐藏立即菜单

Ctrl+T 显示/隐藏状态栏

Ctrl+1 启用基本曲线工具栏

Ctrl+2 启用高级曲线工具栏

Ctrl+3 启用曲线编辑工具栏

Ctrl+4 启用工程标注工具栏

Ctrl+5 启用块操作工具栏

Ctrl+6 启用库操作工具栏
