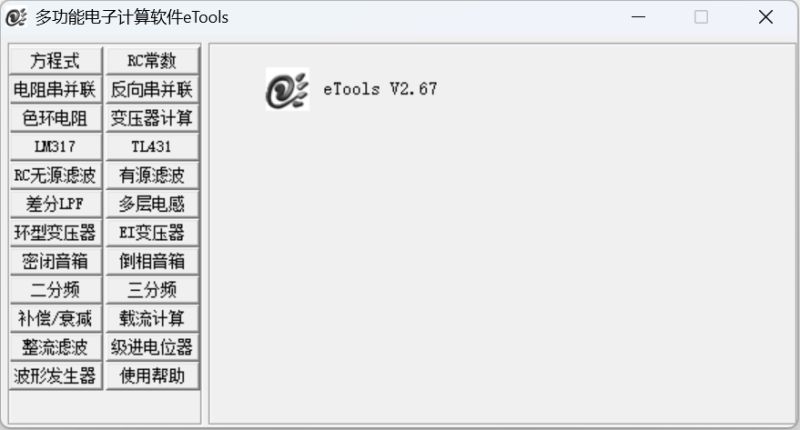

多功能电子计算软件 eTools v2.67 去广告绿色免费版

eTools是一款小巧实用，并且功能强大的多功能电子计算软件，它为用户提供了一系列电子机械方面的计算解决途径，包括：房产税、RC常熟、电阻串并联、反向串并联、色环电阻、变压器计算等二十余种常见的计算功能，操作简单，您只需按照提示输入蚕食即可一键到处结果，至于过程，交给软件即可，可有效减少人工时长，提供工作效率，常用于电子设计等领域。

本站为用户提供eTools破解版下载，该版本由th_sjy 修改分享，已去除所有链接、点击弹窗和文字广告，适合电子爱好者和初学者使用，有需求的用户请下载收藏~

eTools破解版功能详细

1、方程式

支持一元二次，一元一次，二元一次方程求值。支持正负数，小数系数输入，分数系数请先自行转换。

2、RC常数

RC时间常数是电路里经常用到的。该功能可以计算RC电路上，电容C到某个电压时候的充放电时间;也可以计算经过t时刻，电容C两端的电压值。

3、电阻串并联

并联公式R=R1//R2。输入R1和R2，点击<计算>，得到R，R将显示在原先R1中。若需要继续并联，在R2中继续输入，再点击<计算>。例如需要计算100R//50R//10R，先在R1，R2中分别输入100和50，点击<计算>，再在R2中输入10，再点击<计算>即可。

4、反向串并联

支持标准E24，E96和非标准的电阻值反向串/并联计算。在R0中填入目标值，勾选<计算结果使用标准阻值>，填写误差范围(20%内)，并选择E24或者E96，点击<反向并联计算>或者<反向串联计算>即可求得计算结果。如果勾选<已知阻值R1>填写相应阻值，再进行计算，则可以计算出非标准阻值R2'，此方法计算结果精度最高(不勾选<计算结果使用标准阻值>);若同时选择<已知阻值R1>和<计算结果使用标准阻值>，计算得到的R2是最接近R2'的标准阻值。由于E24和E96的电阻范围有些不同，如果计算得不到结果，请更改<标准阻值>选项或者加大误差范围重新计算。

5、色环电阻识别

支持市面常见4，5环电阻。选择相应颜色，点击<计算>，所得阻值即可显示。若需要从已知阻值反向查找对应色环颜色，请勾选<反查>(只支持5环电阻)，输入正确数值，点击<计算>，即可查看对应色环(因一种阻值可能对应多种色环表示，因此该功能计算所得色环仅供参考)。

6、变压器计算

来自AV-RGB网友发布的多种变压器计算方法，支持EI型，C型，环型变压器的估算。特此鸣谢!

7、LM317稳压

支持LM317，LM337，LM350等常见三端稳压参考阻值和输出电压计算。具体请参考相关文档说明。若需要计算R2，点选<算R2>，输入R1和Vout，点击<计算>;若需要求输出电压，点选<算Vout>，输入R1和R2，再<计算>。三端稳压器件一般输入电压是36V以内，输入输出压差大于3V为宜，低压差的器件请参考相应文档。当LM317作为恒流源时，可以输出最大1。5A电流，勾选<恒流源>，填入目标电流，即可求出相应阻值。

8、TL431参考

TL431精密参考电压常用电路阻值和输出电压计算。方法类似LM317，但需要填写输入电压Vin。若需要求Irb时，请勾选<算Irb>，并输入Rb。其他信息请参考页面提示和其他相关文档。

9、RC无源滤波

RC无源滤波电路的简单计算。可以从R，C算F;也可以R，F算C;F，C算R。RC无源滤波的计算方法对高低通都适用，只是电路形式不同。如果需要二阶电路，可以在示意图的基础上再往后加一个类似电路即可。

10、有源二阶滤波

这是常用的2阶滤波电路，支持高低通，巴特沃斯和贝塞尔算法。可以从R，C求F(勾选<反算F>);也可以从F，R(或C)求C(或R)。选择相应的功能，并正确填写相关参数(均需要大于0)，点击<计算>即可。

11、差分二阶LPF

这个电路常用于差分输出的DAC的LPF电路(默认使用最佳Q值计算)。使用方法请参考第10点。

12、多层电感

此功能用于空心多层电感的估算(如音箱分频器的空心电感)。只需输入所要的电感量和直流电阻(直流电阻一般可取电感所接负载的0。1-0。2左右)，然后点击<计算>即可。计算所得参数可以作为绕制电感的依据。据资料说明，此方法绕制所得线圈电感量和目标电感量误差在5%内。

13、环型变压器

该功能可求出已知铁芯功率，初、次级匝数比，初级线径等。你只需要量出该铁芯内外直径，和高度，以及厂方给出的磁通密度(一般为14000-16000左右);无断带焊点的铁心叠片系数一般取0。96，差些的可以降低该值;电流密度如果是长时间工作的一般取2-2。5，间歇工作的可取3-3。5;铁芯系列可选填。然后点击<计算>即可。计算所得线径未包含漆皮。次级匝数比已经包含电压调整率，次级匝数=次级匝数比x次级电压。注意，次级总功率不得大于额定功率。

14、EI变压器

如果要设计一款小于1000W的EI变压器，可以利用已知的次级交流电压和电流参数进行计算。其中初级补偿系数和次级补偿系数通常取1-1。3之间，取值越大，变压器余量越大;P修正系数通常根据硅钢片的质量进行设定，质量好的可取得小些。电流密度通常取2-3。5之间，连续工作时间越长，取值越小;硅钢片舌宽根据所选硅钢片规格填入，通常取硅钢片叠厚=1。5X硅钢片舌宽，尽量使计算结果的硅钢片叠厚接近硅钢片舌宽(改变硅钢片舌宽参数，并重新计算即可)，这样设计的变压器效果最佳。磁通密度也是根据所选硅钢片填写，通常D310型12000-14000Gs;D41，D42型10000-12000Gs;D43型11000-12000Gs;D21，D22型5000-7000Gs。此计算方法参考1976年6月上海人民出版社《怎样绕变压器》。

15、密闭音箱

该功能可以根据低音喇叭单元的常用参数，计算出适合的密闭箱体体积，和示例箱体外尺寸(如果板厚=0，则计算箱体内容积)。其中，箱体共振频率是你希望音箱所能发出的最低频率，可以根据需求自己填入合适的值，以得到最佳箱体尺寸(计算结果使得箱体Q值=0。7为宜)。计算所得示例箱体尺寸若不合要求，可更改比例选项重新计算。计算结果仅供参考。具体成箱还需自行测试调整。

16、倒相音箱

该功能可以根据低音喇叭单元的常用参数，计算出适合的倒相箱体体积，和示例箱体外尺寸(如果板厚=0，则计算箱体内容积)，和倒相孔长度以及其他一些参数。其中，倒相孔宽是倒相孔直径。倒相孔面积一般不小于单元有效振动面积的10%。如果勾选<最平响应>则按照最平响应进行箱体计算。计算所得示例箱体尺寸若不合要求，可更改比例选项重新计算。倒相箱体调试比较繁琐，计算结果仅供参考，具体成箱还需自行测试调整。

17、二分频

采用巴特沃斯分频网络设计算法，特点为瞬态响应好，频率特性曲线平坦。分频点阻抗为实测的高，低音喇叭在分频点处的实际阻抗，而非喇叭单元的额定阻抗。当需要在分频器添加补偿网络时，由于补偿网络的加入会使综合特性参数发生改变，故此请先行设计好补偿网络，再进行分频网络设计。即输入的分频点阻抗是加有补偿网络后实测分频点处的阻抗。其中 -12dB-3 是按照-3dB降落交叉点来计算，可能会在分频点处隆起一个小峰。 -12dB-6 是按照-6dB降落交叉点计算，会得到比较平坦曲线。

18、三分频

功能同二分频。分频点阻抗为实测的高，中，低音喇叭在分频点处的实际阻抗，而非喇叭单元的额定阻抗。当需要在分频器添加补偿网络时，由于补偿网络的加入会使综合特性参数发生改变，故此请先行设计好补偿网络，再进行分频网络设计。即输入的分频点阻抗是加有补偿网络后实测分频点处的阻抗。

19、分频网络的阻抗补偿和音量衰减

阻抗补偿功能主要针对阻抗曲线上高频段的阻抗补偿。因为喇叭音圈的电感随频率上升而增加，所以高频段阻抗随频率升高而增大。因此，可以在喇叭单元两端并联一个由电容C和电阻R组成的串联谐振回路对这个区域的阻抗进行补偿修正。该计算功能需要用到喇叭单元的阻抗曲线。请按照单元阻抗曲线上的阻抗点填入相对对应的频率才能正确计算。

衰减网络通常用于高音单元，因为高音单元灵敏度通常比低音高，所以需要进行一定量的衰减。衰减音量通常取高音单元灵敏度-低音单元灵敏度，得出计算结果后，根据实际听感再进行细微调整。

电压与分贝换算，在输入框中输入已知数值，并将鼠标焦点移到其他地方(也就是在其他输入框上单击鼠标左键)，即可计算出电压和分贝之间关系。

20、载流计算

可以计算PCB走线的载流，也可以计算铜线、铝线的最大载流。计算PCB时，需要选择布线层在表面(外层)还是内层，外层允许载流约为内层2倍。如果线长度为0，则无法计算导线电阻和导线上的压降。

单位换算功能，只需在某个输入框中输入已知数值，并将鼠标焦点移到其他地方(也就是在其他输入框单击鼠标左键)，即可计算相应其他单位数值。

21、整流滤波

计算常用单相半波、全波、桥式整流电路在整流以及电容滤波后的空载和负载电压，估算滤波电容容量和耐压值，整流二极管的平均电流以及最大反向电压。若已知负载的电流，勾选<负载电流>并填写相应值即可。

22、级进电位器

用波段开关制作音量电位器的试算。有两种模式可选-Ladder Type和Serial Type。其中Ladder Type的优点是声音路径只经过两颗电阻，减少杂音;但缺点为输入阻抗有些许波动且成本较高。Serial Type优点是输入阻抗稳定且成本较低;缺点是声音路径经过较多电阻，杂音较高。通常计算使用默认的参数即可。若衰减量比较大，应增加阻值，以取得比较正确计算结果。级数一般用23，且注意大于2，小于100。点击<示意图>可以查看图示，并可参考详细制作的相关网页。

23、波形发生器

可输出正弦波，方波，三角波，白噪声，粉红噪声，褐噪声。波形频率为20到400000之间的整数。波形长度为1到300之间的整数。煲箱功能可以输出粉红噪声进行煲机，煲箱。

温馨提示

快捷键F12可调用Windows自带计算器！
