UG10.0怎么建模公园中长石凳子?
梦境我做主
UG10.0如何建模公园里的长石凳子？如下图所示，这是笔者最近在公园见到的一种长石凳子，用UG建立一个模型试试，所以，尺寸都是不作数的。
1、如下图所示，打开UG10.0软件，新建——模型——确定，完成一个空白模型的建立。
2、如下图所示，菜单——插入——设计特征——长方体——100x100x100——确定。完成一个正方体的创建。

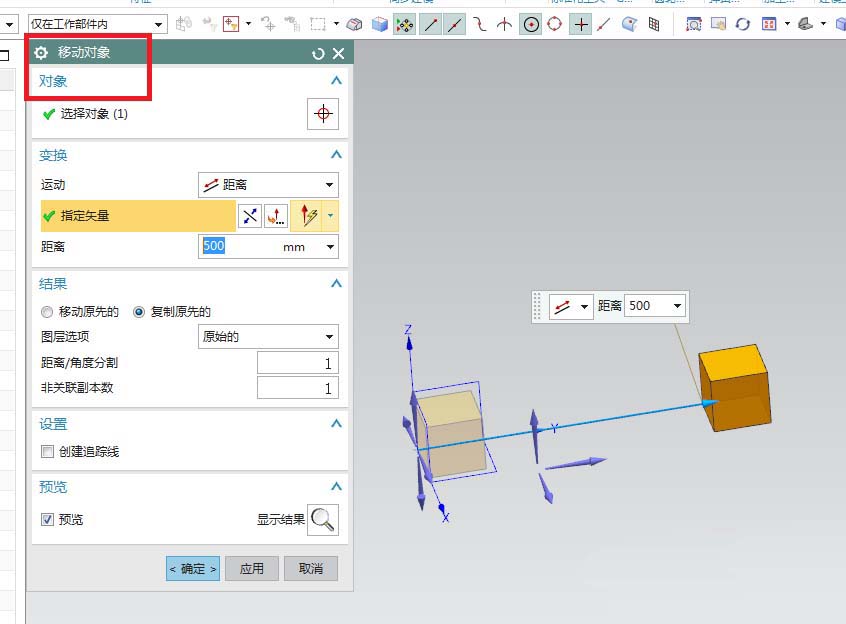

3、如下图所示，——编辑————移动对象——————选择正方体————指定Y轴——距离500，数量1，点击确定。
4、如下图所示，——菜单————插入——————设计特征————长方体——指定点，（见正方体上的那个圆点）————设置尺寸：100x30x30，——布尔求和，点击确定。
5、如下图所示，重复第4步操作，在另一个正方体上创建长方体。——菜单————插入——————设计特征————长方体——指定点，（见正方体上的那个圆点）————设置尺寸：30x100x30，——布尔求和，点击确定。
6、如下图所示，点击工具栏中的拉伸图标，激活拉伸命令，点击实体中的之前的正方体上表面，下图中的红色平面。
7、如下图所示，进入草图，激活矩形命令，画两个矩形，激活几何约束命令，将两个矩形约束成相等的，激活快速尺寸命令，标注尺寸10、20，点击完成，退出草图。
8、如下图所示，设置拉伸高度30，点击完成。
9、如下图所示，选择材质、选择背景，高级艺术外观，渲染的效果就在下图。
以上就是UG10.0建模公园中长石凳子的教程 ，希望大家喜欢，请继续关注脚本之家。
