sw中可以建模三维立体的模型，该怎么建模呢？下面我们就来看看详细的教程。

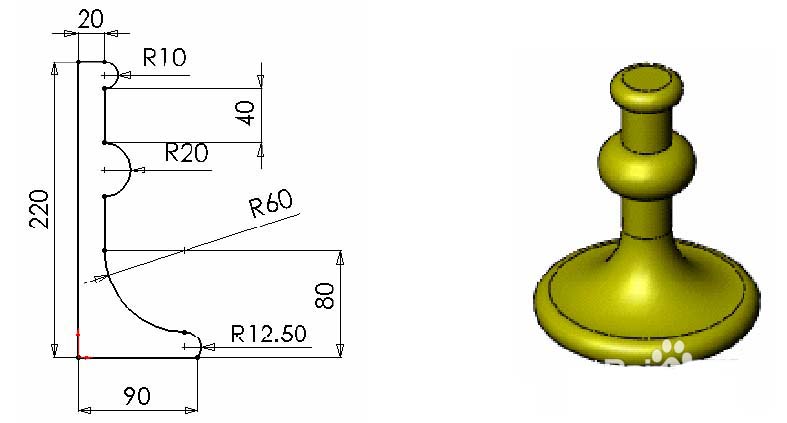

1、烛台的基本尺寸和三维造型如下图所示。
2、新建一个零件图，选中前视基准面，并正视于该基准面。首先点击直线按钮，绘制过原点的竖直中心线。
3、“直线”按钮、“圆弧”按钮绘制基本的轮廓，如图2-3a所示。

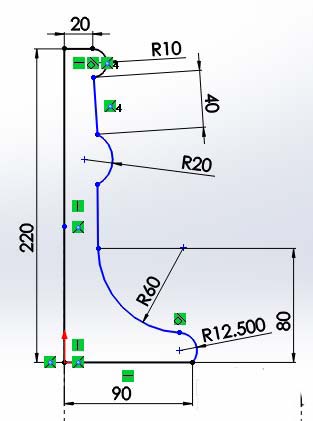

4、通过“智能尺寸”按钮，按照图2-1的尺寸进行标注。如图2-3b所示。

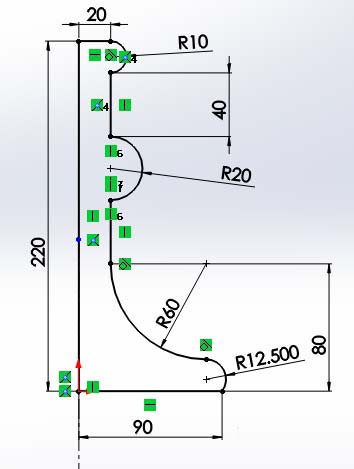

5、添加几何约束关系：两个长度为40的直线均为竖直直线、R20的圆弧端点及圆心竖直、下面长度为40的直线与R60的圆弧相切、R60的圆弧与R12.5的圆弧相切。注意：约束不可重复定义。如图2-3c所示。

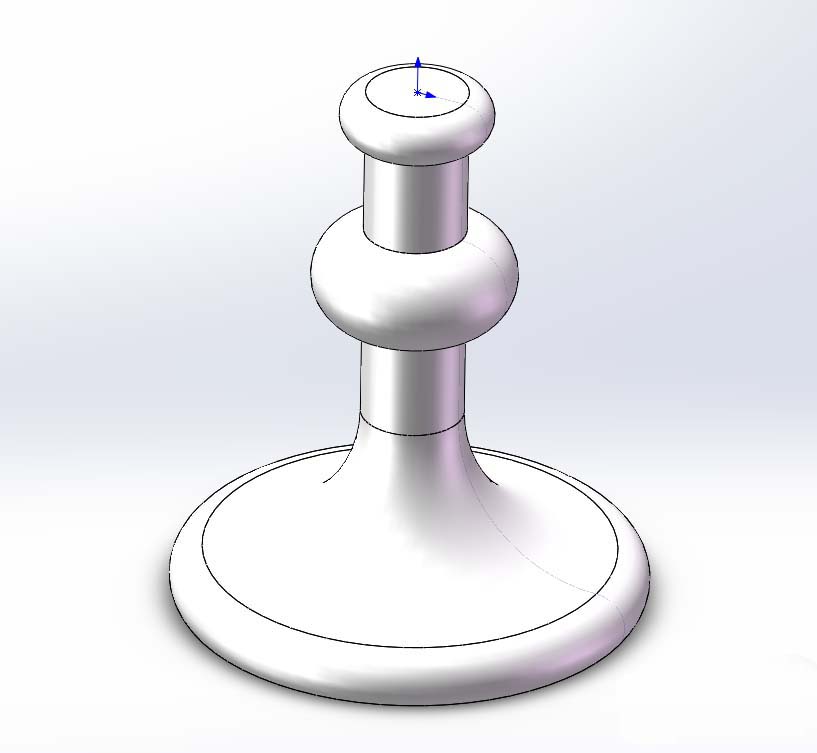

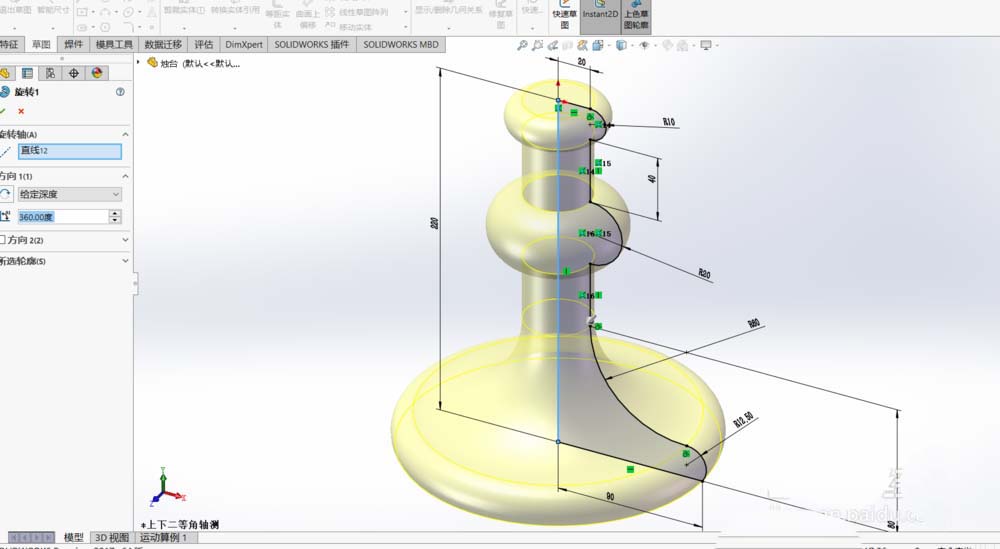

6、点击“旋转凸台”按钮，选择旋转轴后，点击确定。
以上就是SolidWorks建模烛台的教程，希望大家喜欢，请继续关注脚本之家。
