blender怎么制作蜂巢网格图形?

脚本之家

blender在创建模型的时候,用到了蜂巢网格效果的模型,制作这个蜂巢网格我们需要创建一个六边形,然后使用到array修改器等工具与操作。

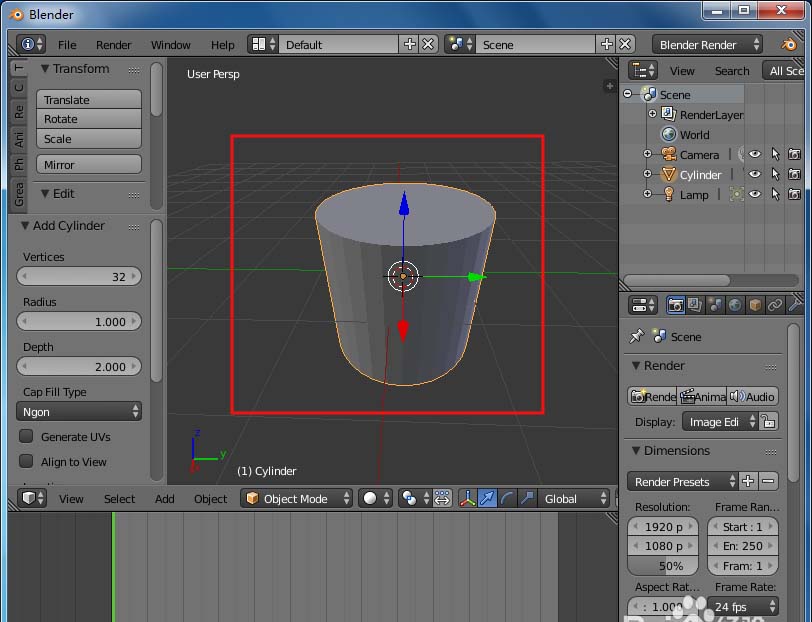

1、打开blender,我们创建一个圆柱体。

2、把Vertices设置为“6”得到一个六棱柱。

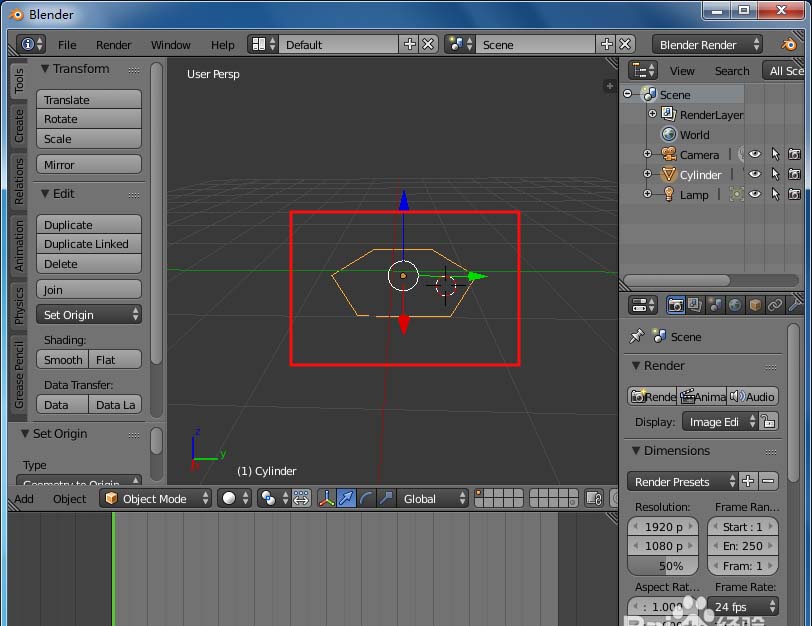

3、在编辑模式,把六棱柱的面与多余的边去掉,只留下底部的一个六边形

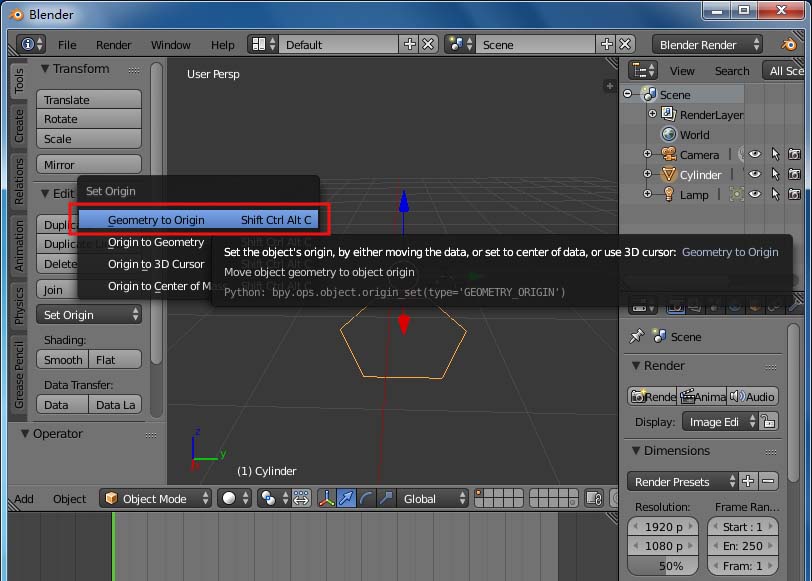

4、然后回到物体模式shift+ctrl+alt+c选择“Geometry to  Origin”原点回到物体中心。

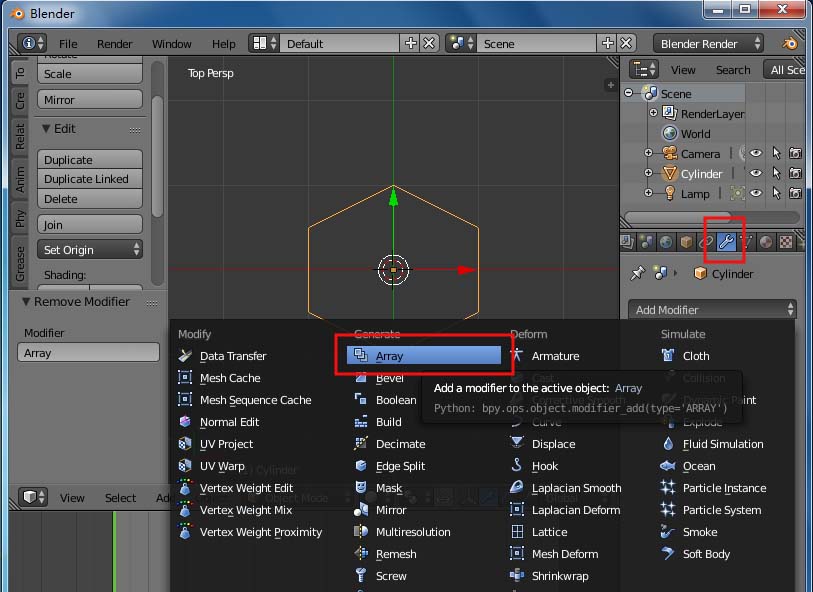

5、接着添加“Array”修改器。

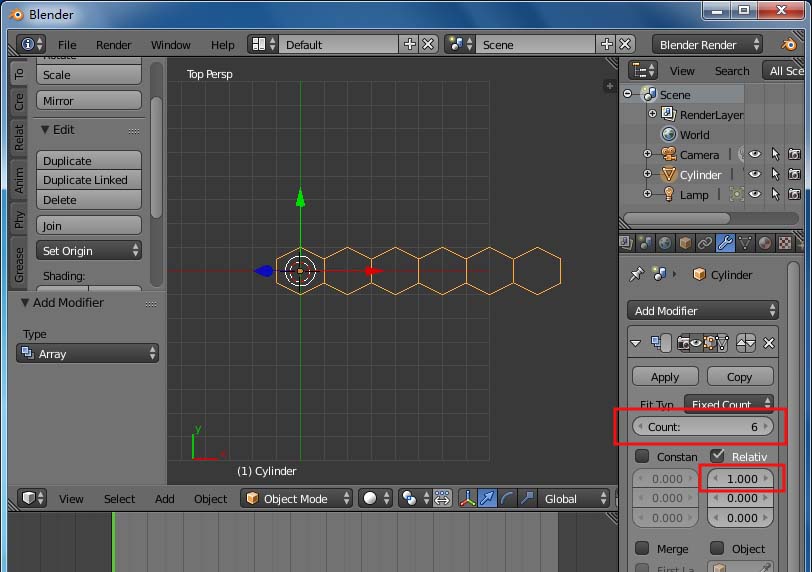

6、count设置为“6”,Relative Offset设置X为“1”(这个根据自己的六边形确定设置xyz)。

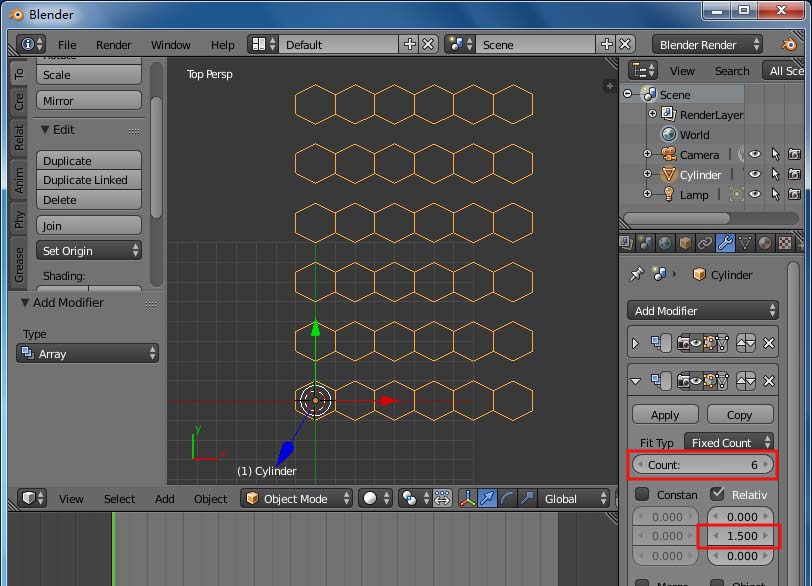

7、在添加第二个array,count同样设置“6”,Relative Offset设置Y为“1.5”。

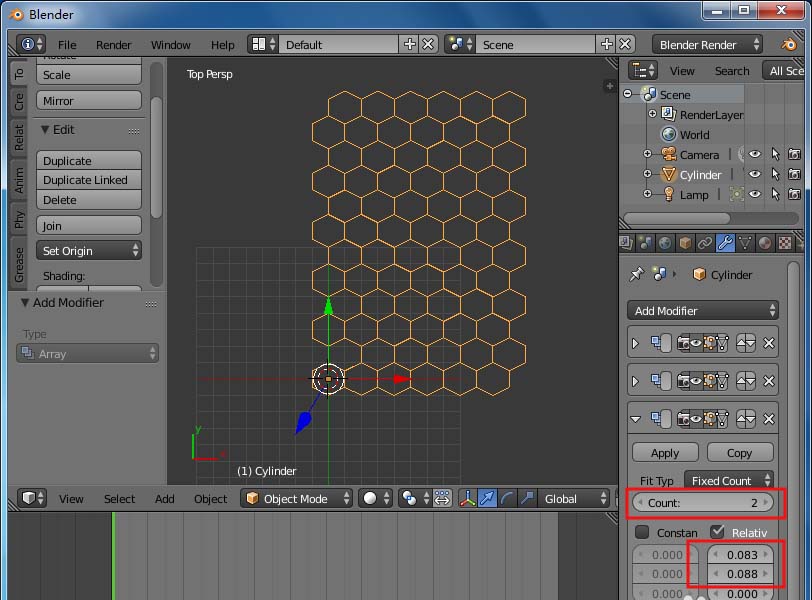

8、在添加第三个array,count设置“2”,Relative Offset分别设置XY的数值,自己调整到合适的蜂巢效果,如果之前计算好的可以直接输入确定的数值。

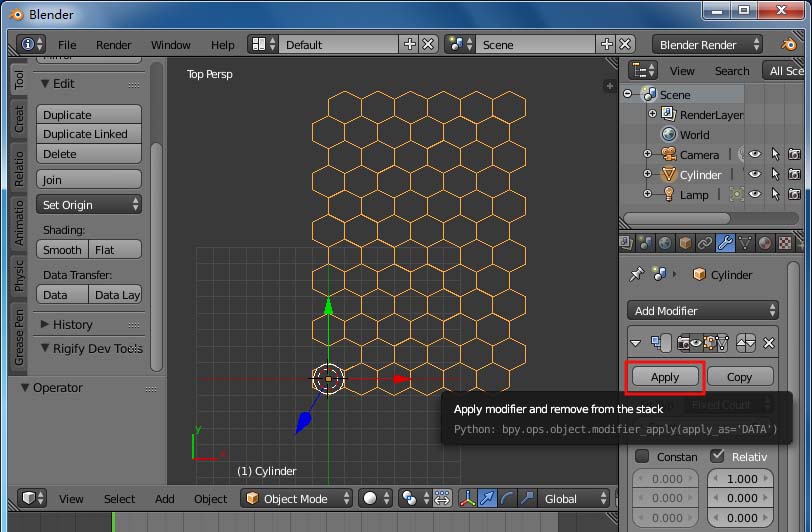

9、然后我们从顶部第一个array开始进行“apply”应用,三个array全部应用修改。

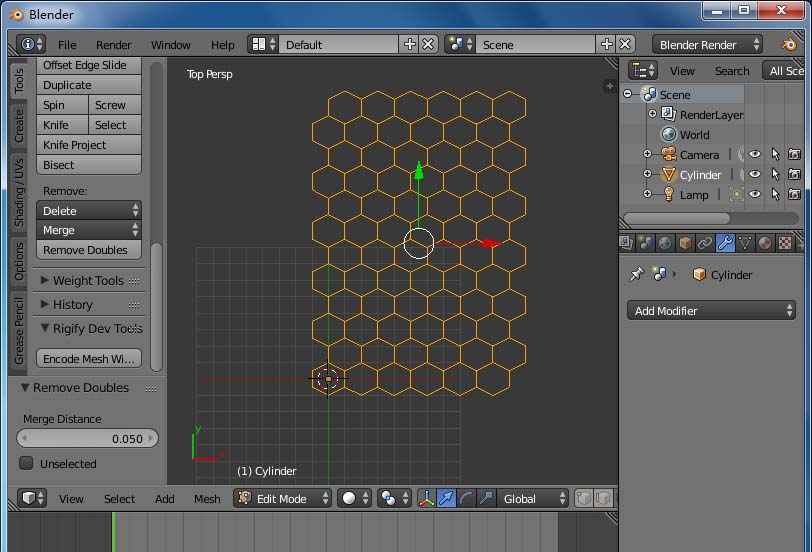

10、最后我们编辑模式,点选“Remove Double”删除重复的顶点,删除不了可以设置更大的阈值进行操作。
