交换机的端口可以配置成哪几种模式? 这几类端口类型得熟悉

在日常网络工程项目中，我们经常会遇到一个问题：交换机的端口到底该配置成什么类型？

很多初学者在接触交换机时，往往只会把端口当作“插网线的洞”，而忽略了其在数据转发、VLAN 管理、链路聚合等方面的差异。实际上，不同的端口类型决定了VLAN 标签的处理方式、数据的转发范围以及设备间的通信模式。

作为一名网络工程师，如果你不清楚交换机端口类型，很可能会在部署网络时踩坑：比如接 PC 的口误配成 Trunk，导致无法获取 IP；又或者在跨交换机传输多 VLAN 数据时错误使用 Access，结果整条链路“死掉”。

本文将带你深入解析交换机常见的几类端口类型，让你真正做到知其然，更知其所以然。

在解释各种端口之前，我们先要理解一个前提：

交换机的核心任务是转发以太网帧，而 VLAN 的存在让它必须区分端口的角色。

• 如果网络中只有一个 VLAN（比如 VLAN 1），所有端口都无差别转发即可，大家在同一广播域内通信。
• 但在企业级网络里，往往需要对不同部门、业务隔离，这就需要 VLAN。
• VLAN 的隔离带来了新的问题：交换机端口必须知道“哪些 VLAN 的数据能过，哪些不能过，以及是否要打标签”。

于是，交换机就设计了不同的端口类型来应对不同场景。

Access 端口

Access 端口是最简单的一类端口，它只能属于一个 VLAN。

所有进入 Access 口的帧，都会被打上这个 VLAN 的标签；所有发出的帧，则会去掉 VLAN 标签，以保证接入设备能正常理解。

使用场景

• 终端用户接入：PC、打印机、IP 电话
• 不支持 VLAN 的设备接入

工作机制举例

假设 PC 通过 Access 口接入 VLAN 10：

• PC 发送的数据帧 → 交换机在该端口自动加上 VLAN 10 的标签
• 交换机内部转发时，识别出这是 VLAN 10 的流量
• 当数据离开该端口 → VLAN 标签被剥离，PC 看到的还是标准以太帧

优缺点

简单直观，适合终端接入

无法同时承载多个 VLAN

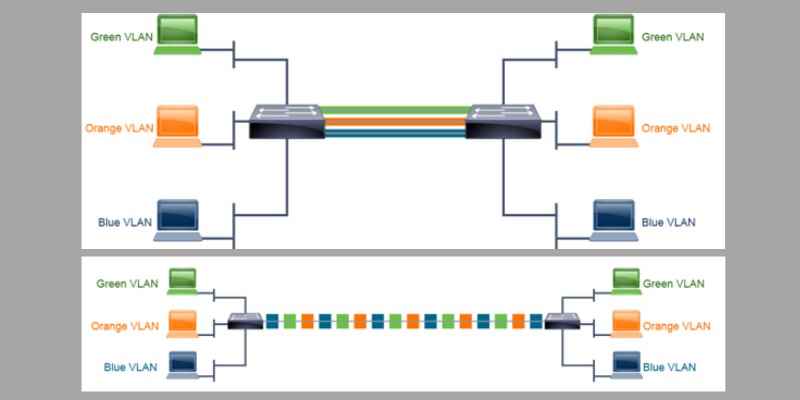

Trunk 端口

Trunk 端口可以允许多个 VLAN 的数据通过。

通常用于交换机之间、交换机与路由器（Router-on-a-Stick）之间的连接。

特点

• 支持802.1Q VLAN 标签
• 允许多个 VLAN 流量通过
• 只允许一个 VLAN 不打标签（通常称为 Native VLAN）

使用场景

• 交换机互联（跨楼层、跨机柜）
• 接三层路由器/防火墙进行 VLAN 间路由
• 上联核心交换机

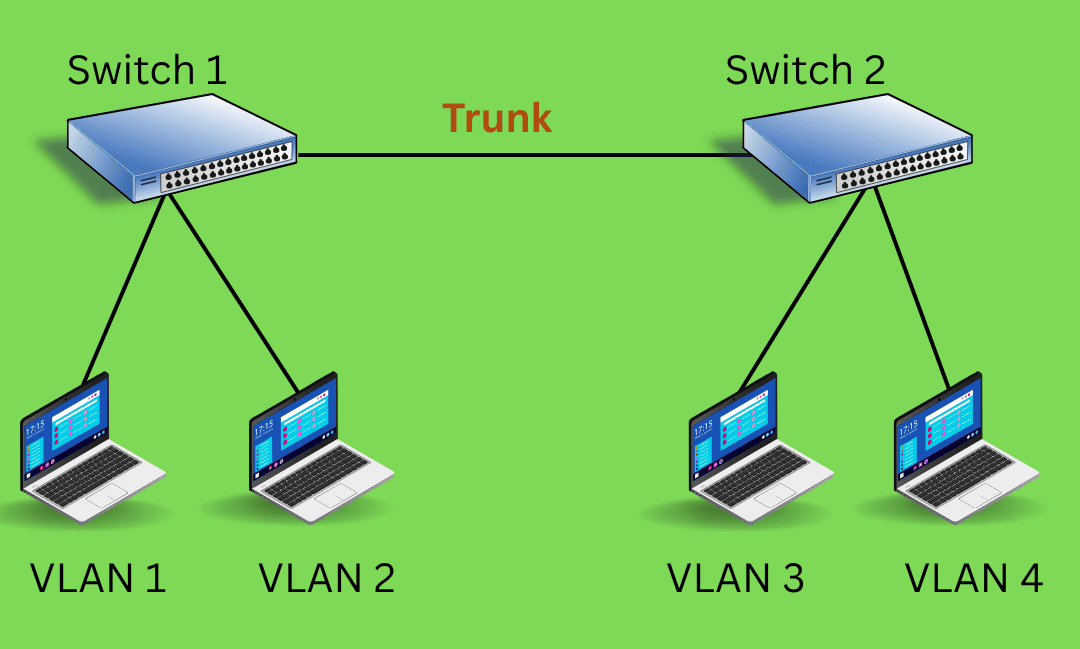

假设交换机 A 与交换机 B 通过 Trunk 口互联，允许 VLAN 10、20 通过：

• VLAN 10 的报文打上 VLAN 10 标签
• VLAN 20 的报文打上 VLAN 20 标签
• 如果设置 VLAN 99 为 Native VLAN，则 VLAN 99 的报文不打标签

优缺点

灵活，能承载多个 VLAN

配置复杂，如果 Native VLAN 设置不当，可能引发 VLAN Hopping 攻击

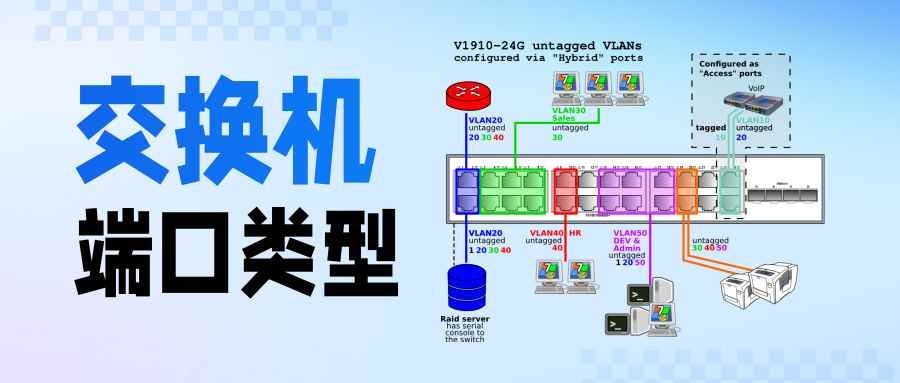

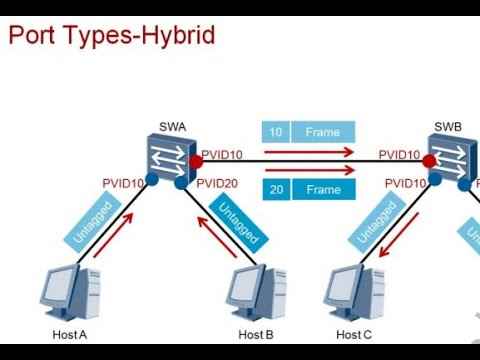

Hybrid 端口

Hybrid 端口可以同时允许多个 VLAN 的数据通过，既能像 Trunk 那样打标签，也能像 Access 那样剥离标签。

特点

• 一个端口可配置多个 VLAN
• 可以指定哪些 VLAN 的报文打标签，哪些 VLAN 的报文不打标签
• 通常应用在用户接入 + 多 VLAN 混合的复杂场景

使用场景

• 一些需要接收多个 VLAN 流量的服务器（例如虚拟化宿主机）
• 交换机与 AP（无线接入点）的连接（AP 需要接收管理 VLAN + 用户业务 VLAN）
• 企业网络中兼顾灵活性与兼容性需求的场景

与 Trunk 的区别

• Trunk：只能允许一个 VLAN 不打标签（Native VLAN）
• Hybrid：可以允许多个 VLAN 不打标签，更灵活

优缺点

灵活性最高，能同时兼顾用户和网络设备接入

不同厂商对 Hybrid 的实现差异大，配置不统一，容易踩坑

其他常见的端口类型

除了 Access、Trunk、Hybrid，交换机上还有一些特殊端口，经常被忽视：

1. 管理端口（Management Port）

• 专用于设备管理，不参与业务流量转发
• 常见于高端交换机的 OOB（Out-of-Band）管理口
• 场景：通过独立的管理网络远程维护设备

2. 聚合端口（Port Channel / Eth-Trunk）

• 将多个物理端口绑定成一个逻辑端口
• 提高带宽、增强可靠性
• 场景：核心交换机互联、服务器双网卡绑定

3. 镜像端口（SPAN Port）

• 将某个端口的流量复制到镜像端口
• 主要用于抓包、流量分析、安全监控

4. 堆叠/级联端口

• 一些交换机提供专用的堆叠口（Stack Port）
• 用于多台交换机堆叠成一个逻辑设备

需要特别注意的是，不同厂商对端口类型的实现有所差异：

• 思科（Cisco）：只有 Access 和 Trunk，没有 Hybrid；Cisco 推荐使用 Trunk 配合 Native VLAN 来模拟 Hybrid 功能
• 华为、H3C：支持 Access、Trunk、Hybrid 三种模式，Hybrid 更常见于国内厂商
• Juniper：大多使用 Trunk，配合灵活的 VLAN 配置实现类似 Hybrid 的功能

配置示例（华为）

# 配置 Access 口
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
# 配置 Trunk 口
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20
# 配置 Hybrid 口
interface GigabitEthernet0/0/3
 port link-type hybrid
 port hybrid vlan 10 untagged
 port hybrid vlan 20 tagged

作为网络工程师，在部署交换机时需要根据场景来选择端口类型：

• PC、打印机、摄像头→ Access
• 交换机互联、交换机到路由器→ Trunk
• 服务器、AP、多 VLAN 用户接入→ Hybrid
• 链路冗余、核心互联→ 聚合端口（Port Channel）
• 流量分析→ 镜像端口

排错技巧

1.PC 接在 Trunk 口无法上网？

• 检查是否应该配置为 Access 口。

2.交换机之间 VLAN 不通？

• 检查 Trunk 是否放行了对应的 VLAN。

3.Hybrid 配置后部分 VLAN 不通？

• 检查是否正确配置了 tag/untag。

4.跨厂商设备互联 VLAN 异常？

• 优先使用 Trunk，确保 VLAN Tag 处理一致。
