如何在Adobe Illustrator创建立体风格的黑胶唱机图标

步骤16

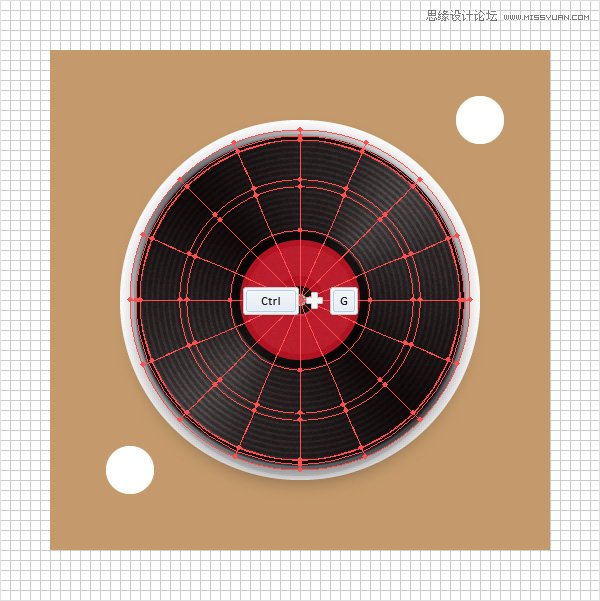

回到图层面板，解锁你的“vinyl”网格，选择它和“vinylsupport”网格，使其编组(Ctrl+G)。在图层面板中，双击这个新组并重命名为“vinyl”。

4. 创建唱针

步骤1

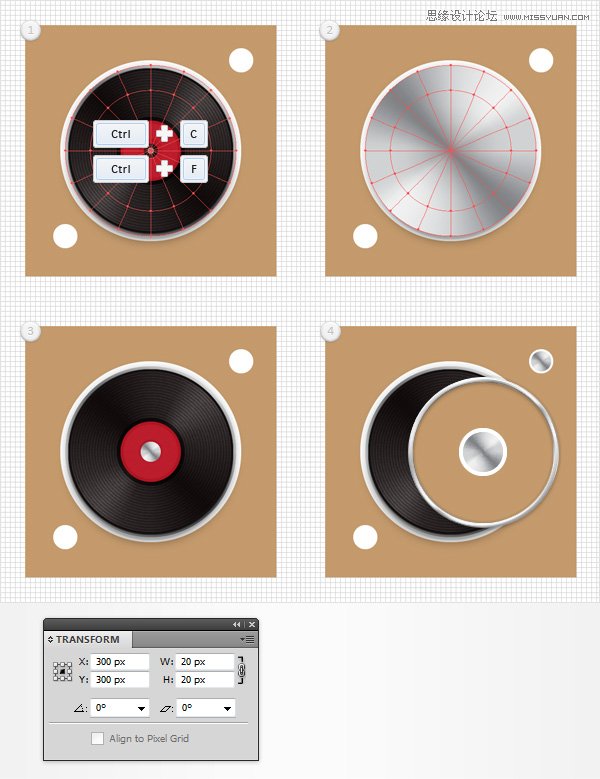

在图层面板中，打开你的“vinyl”组合，选择“vinylsupport”网格并创建一个副本(Ctrl+C > Ctrl+F)。选择此副本，将它拖到图层面板的顶层，双击这个新的网格，并重新命名为“armbase”。

选中新的网格，点开变换面板，输入20px的宽(或高)，现在的效果和第三张图很像。重新选择“armbase”网格，拖动到图四所示位置。

步骤2

切换到“网格线间隔为1px”(编辑>首选项>参考线和网格)。选中“armbase”网格，使用椭圆工具(L)，创建一个14px的正圆，设置填充颜色为R=25，G=20，B=20(如下图所示);

选中新的图形，增加三个新的阴影效果(效果>风格化>投影)数值设置如下图所示。

步骤3

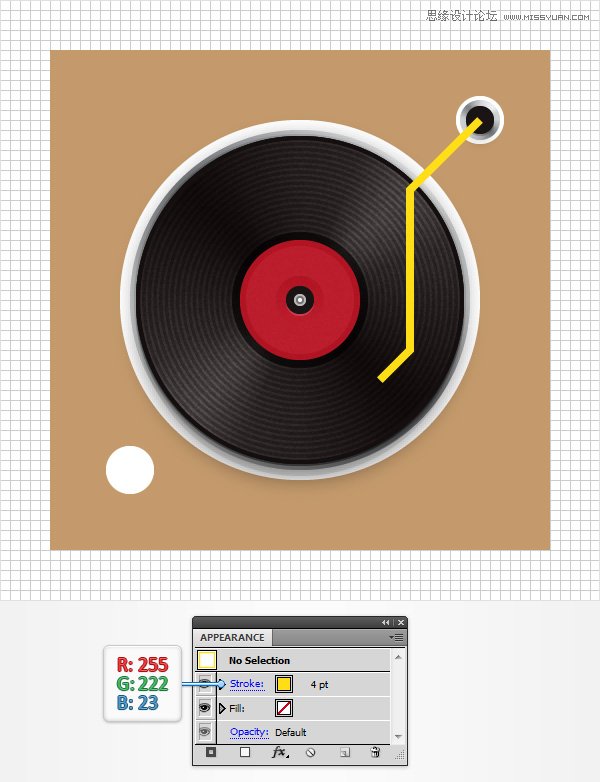

回到“网格线间隔为5px”(编辑>首选项>参考线和网格)。使用钢笔工具(P)，创建一个简单的路径，如下图所示。颜色填充为无，添加4pt的描边，颜色设置为R=255，G=222，B=23。

步骤4

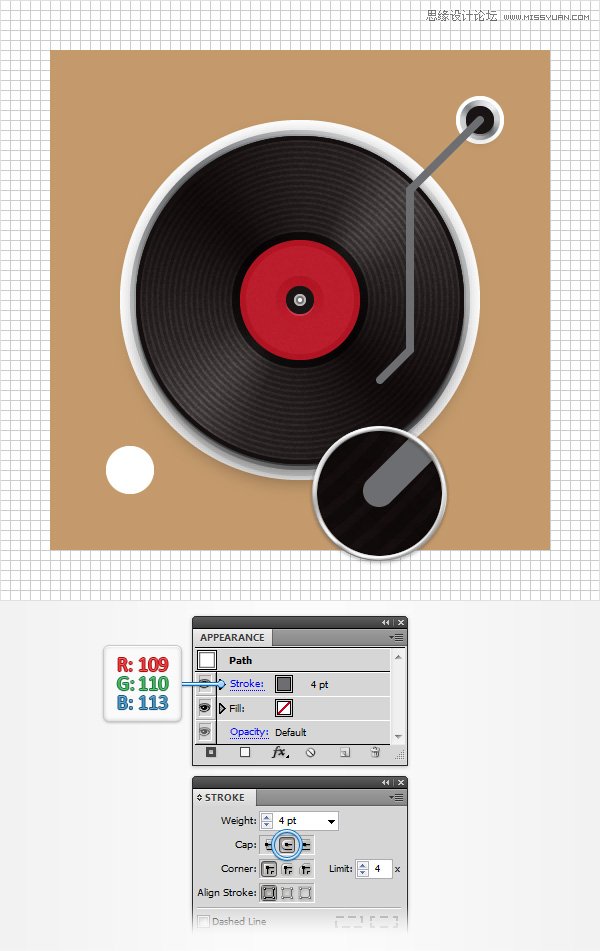

选中黄色路径，将其描边颜色替换为R=109，G=110，B 113，然后在描边面板中(窗口>描边)设置该路径为圆头端点。

步骤5

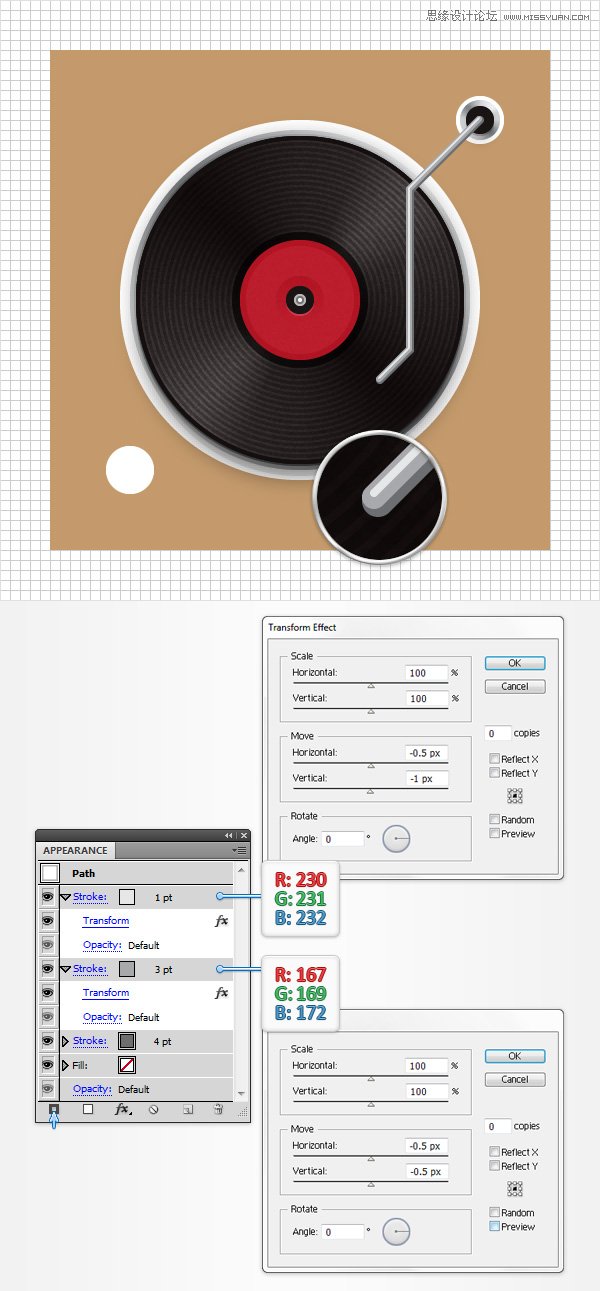

选中灰色描边路径，在外观面板中添加一个新的描边(下图中蓝色箭头)。

选择这个新的描边，描边粗细为3pt，颜色设置为 R=167，G=169，B=172，然后选择“效果>扭曲和变换>变换”。

数值设置如下图，设置完成后单击“确定”;返回到外观面板，第三个描边，设置颜色为R=230，G=231，B=232，粗细为1pt，选择“效果>扭曲和变换>变换”，数值设置如下图，设置完成后单击 “确定”。

步骤6

选中上步的路径，选中“效果>风格化>圆角”，输入半径为10px，单击确定。

步骤7

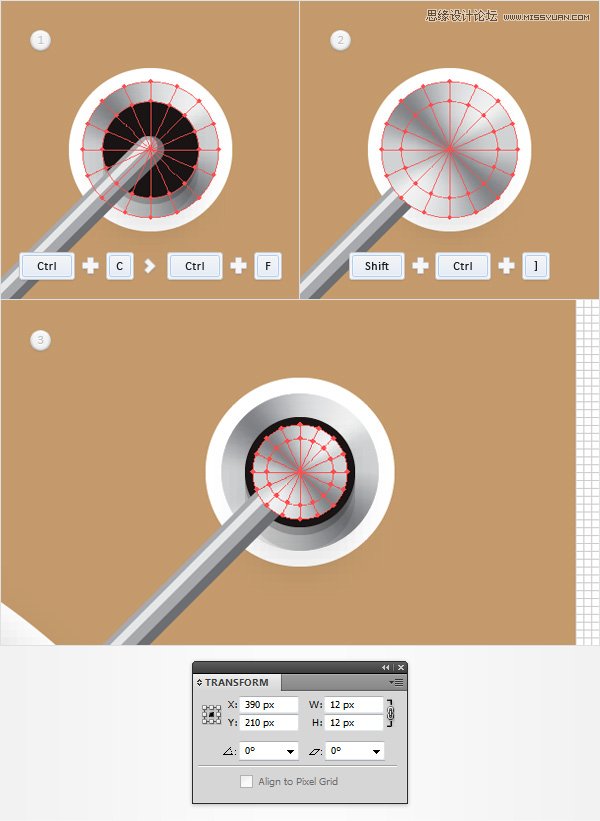

重新选择“armbase”网格，创建一个副本(Ctrl+C >Ctrl+F)，将它拖动到顶层(Shift+Ctrl+[ )。选择此副本，在变换面板中输入15px的宽(或高)，回到图层面板中重命名这个新网格为”armbasefront”。

步骤8

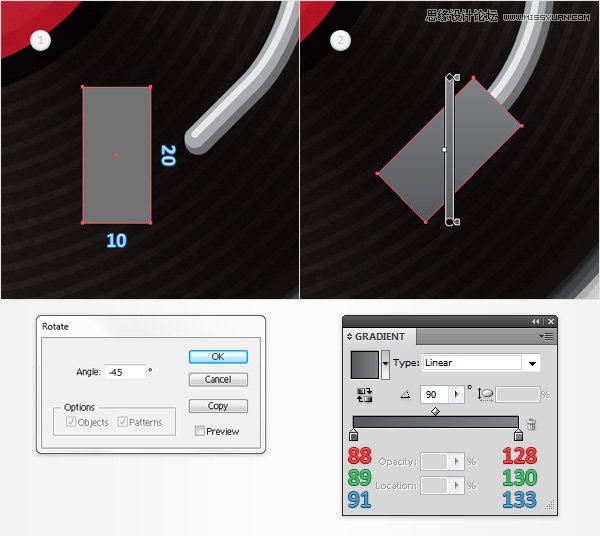

切换到“网格线间隔为1px”(编辑>首选项>参考线和网格)。选择矩形工具(M)，创建一个10*20px的形状，填充为随机的颜色如第一图像所示;选中新的矩形，对象>变换>旋转，数值设置为45度，点击确定;

然后用下图所示的线性渐变填充新的矩形。

步骤9

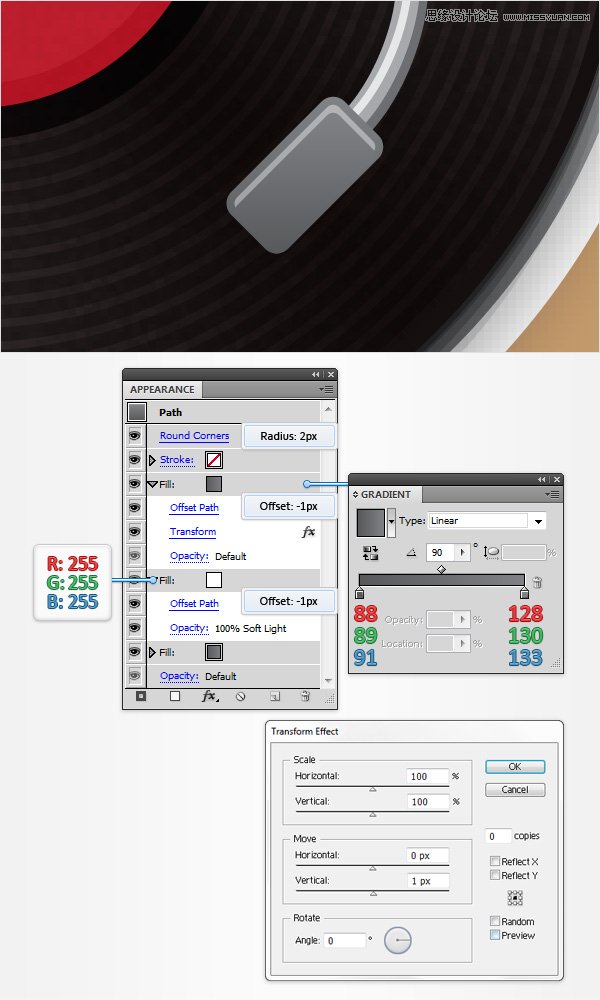

选中旋转后的矩形，在外观面板上添加第二填充，选择它，颜色设置为白色，改变其混合模式为柔光，“效果>路径>偏移路径”，偏移数值设置为-1px，点击确定;

回到外观面板，添加第三个填充，添加线性渐变如下图所示，“效果>路径>偏移路径”，偏移数值设置为-1px，点击确定，效果>扭曲和变换>变换，数值设置如下图所示，点击确定。

回到外观面板，选择整个矩形路径，“效果>风格化>圆角”半径数值设置为2px并单击“确定。

步骤10

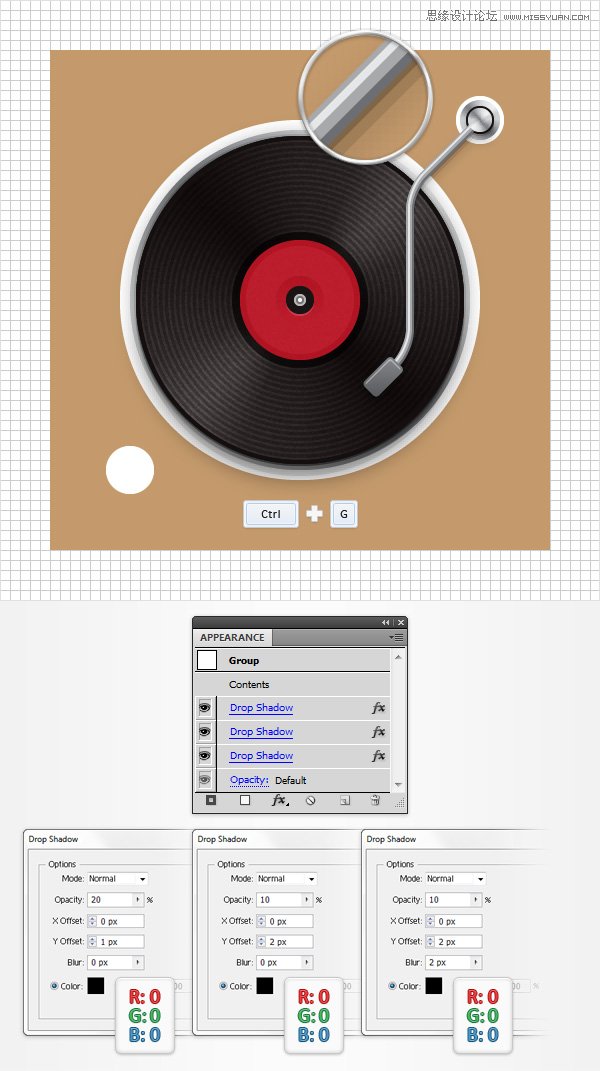

切换到到“网格线间隔为5px”(编辑>首选项>参考线和网格)。重新矩形，唱针路径和“armbasefront”网格选择并编组(Ctrl+G)。选中这个新组合添加三个阴影效果(效果>风格化>阴影)数值设置如下图所示。

步骤11

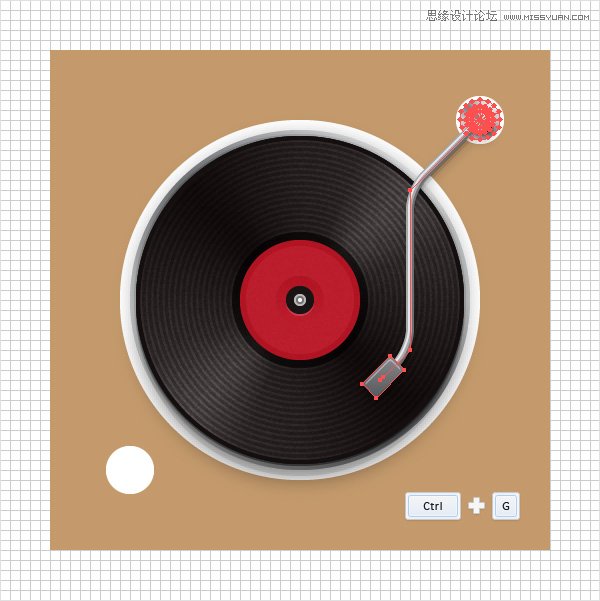

选择唱针以及其他唱针的组成部分，使之编组(Ctrl+G)。移动到图层面板，双击这个新组并将其命名为“arm”。

5. 创建按钮

步骤1

使用椭圆工具(L)，创建一个20px的圆，设置填充颜色为R=15，G=10，B=10，其他设置如下图所示。

步骤2

切换到“网格线间隔为5px”(编辑>首选项>参考线和网格)。在图层面板中，打开你的“arm”的编组，选择“armbase”网格并创建副本(Ctrl+C > Ctrl+F)。

选择此副本，将它拖在图层面板顶组，双击这个新的网格，并将其命名为“knob”。回到画板上，现在画面为第三张图像所示。

选中新的网格，在变换面板上输入18px的宽(或高)。现在于第四张图像看起来很像。

步骤3

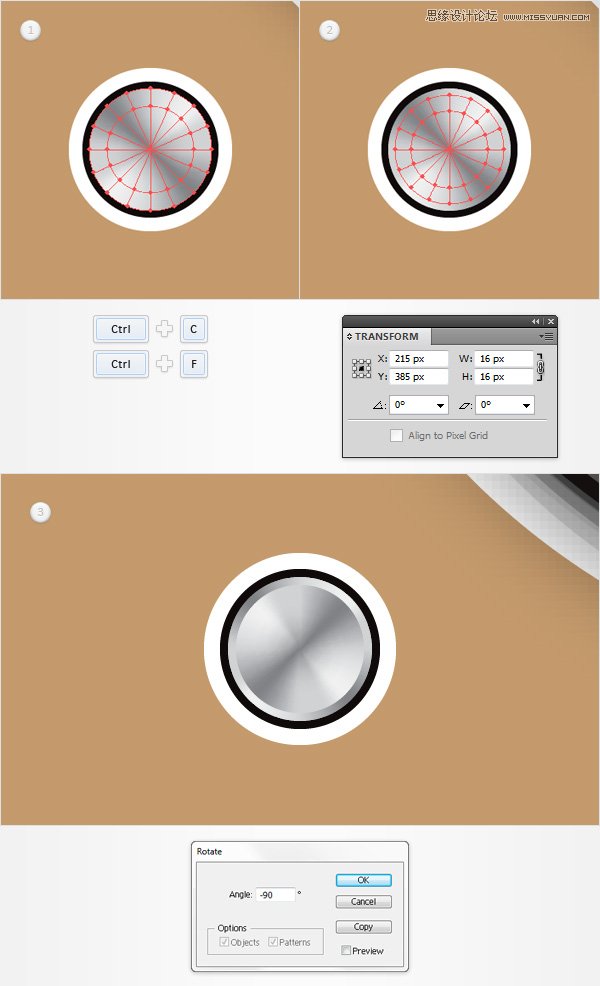

选中“knob”网格并创建副本(Ctrl+C > Ctrl+F)。选中新的副本，在变换面板上输入16px的宽(或高)，然后去对象>变换>旋转，设置为90度角，点击确定。

步骤4

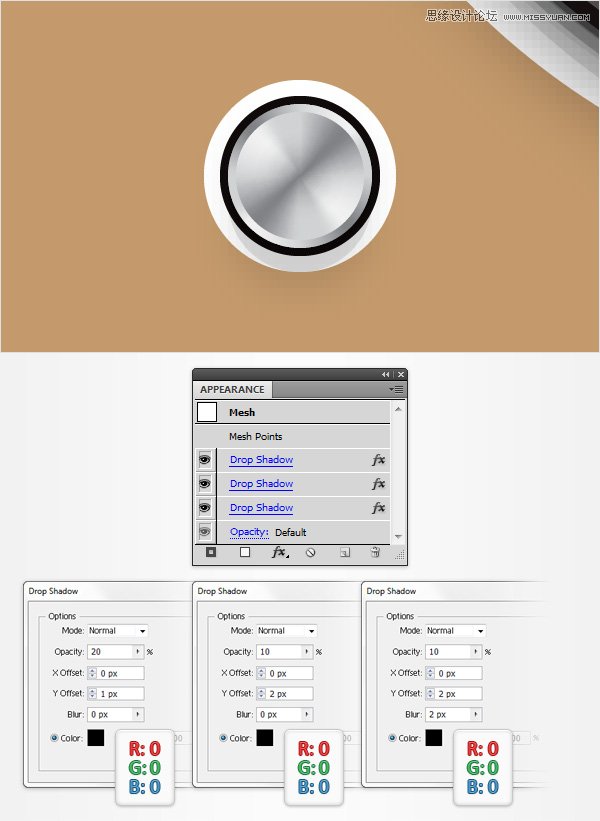

重新选择“knob”网格，添加三个阴影效果(效果>风格化>阴影)，数值设置如下图所示。
