抓包理解LVS中的DR模式问题
作者：feng68_
本文描述了一个网络流量的路径,从Client到RS2,Client通过网关172.25.254.100访问192.168.0.200,数据包通过LVS中的DR模式在VSNode0上转发,最终到达RS2,返回时数据包通过Router回到Client
抓包理解LVS中的DR模式
| 设备名 | 主机MAC | IP |
|---|---|---|
| Client | 00:0c:29:d5:7f:43 | CIP:172.25.254.101 |
| Router | eth0: 00:0c:29:c1:d3:ac | VIP:172.25.254.101 |
| Router | eth1: 00:0c:29:c1:d3:b6 | DIP:192.168.0.100 |
| VSNode | 00:0c:29:a0:15:38 | DIP:192.168.0.50 ;VIP:192.168.0.50 |
| RS1 | 00:0c:29:99:91:03 | RIP:192.168.0.20 |
| RS2 | 00:0c:29:64:c4:7b | RIP:192.168.0.30 |
流量流向
- Client访问192.168.0.200，没直连，找网关172.25.254.100。

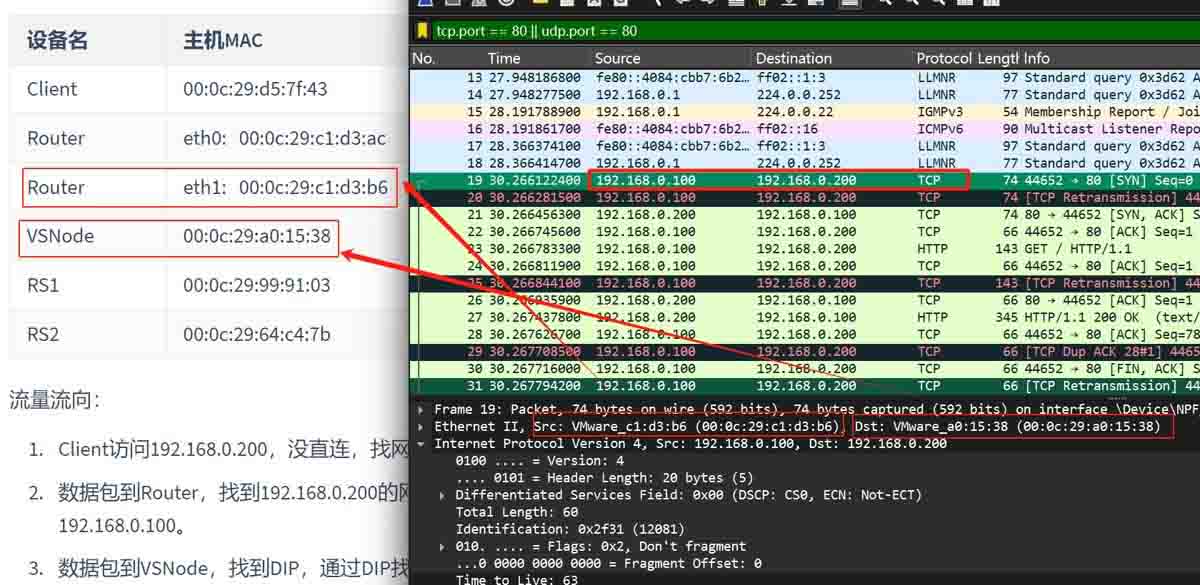

- 数据包到Router，找到192.168.0.200的网关192.168.0.100，进行LVS中的DR模式，所以在wireshark中看到的是192.168.0.100。
- 数据包到VSNode，找到DIP，通过DIP找到RIP。

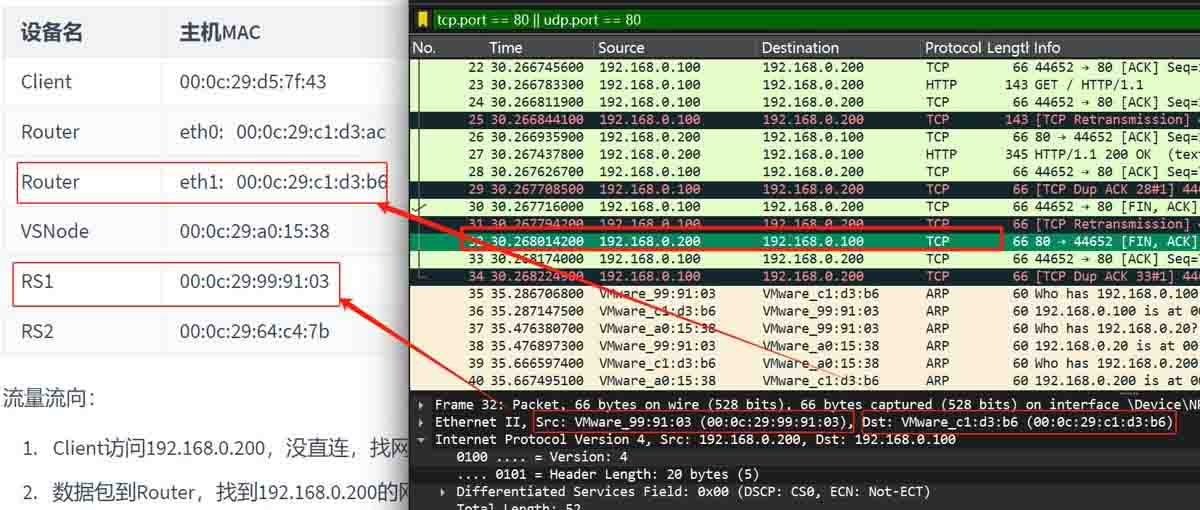

- 数据包到RS，通过路由表中的网关回到Router中。
- 通过Router回到Client
[root@RS1 ~]# arp Address HWtype HWaddress Flags Mask Iface 192.168.0.50 ether 00:0c:29:a0:15:38 C eth0 _gateway ether 00:0c:29:c1:d3:b6 C eth0 192.168.0.1 ether 00:50:56:c0:00:01 C eth0
总结
