kubernetes中pod的调度亲和性affinity详解
作者：尘小新
本文简要介绍了Kubernetes中的三种亲和性机制：节点亲和性（控制Pod调度到指定节点）、Pod亲和性（与特定Pod共处同一节点）和Pod反亲和性（避免与特定Pod共处同一节点）,并通过示例说明了其配置方式及实际调度效果
一、概述
在k8s当中，“亲和性”分为三种，节点亲和性、pod亲和性、pod反亲和性；
| 亲和性分类 | 名称 | 解释说明 |
|---|---|---|
| nodeAffinity | 节点亲和性 | 通过【节点】标签匹配，用于控制pod调度到哪些node节点上，以及不能调度到哪些node节点上；（主角node节点） |
| podAffinity | pod亲和性 | 通过【节点+pod】标签匹配，可以和哪些pod部署在同一个节点上（拓扑域）；（主角是pod） |
| podAntiAffinity | pod反亲和性 | 通过【节点+pod】标签匹配，与pod亲和性相反，就是和那些pod不在一个节点上（拓扑域）； |
二、nodeAffinity节点亲和性
1. 给节点打上标签
[root@master ~]# kubectl label nodes master k8s=master
查看三个节点的标签，分别拥有k8s=master,k8s=node1,k8s=node2标签
2.编辑资源清单设置节点亲和性
测试前把我们资源都删除掉
[root@master ~]# kubectl delete pod,svc,deploy --all pod "taint-demo-58f97cc65c-4nhvs" deleted pod "taint-demo-58f97cc65c-lh55g" deleted pod "taint-demo-58f97cc65c-smjd5" deleted pod "taint-demo-58f97cc65c-tr9th" deleted pod "taint-demo-58f97cc65c-tsvdp" deleted service "kubernetes" deleted deployment.apps "taint-demo" deleted
编辑资源清单
ot@master deployment-demo]# cat dm-affinity.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: dm-affinity
spec:
replicas: 20
selector:
matchLabels:
k8s: dolphin
template:
metadata:
name: pod01
labels:
k8s: dolphin
spec:
affinity: #声明亲和性
nodeAffinity: #声明亲和性类型
requiredDuringSchedulingIgnoredDuringExecution: #硬限制，必须满足的条件有哪些（不满足下边的条件亲和性就设置失败）
nodeSelectorTerms: #设置节点选择器列表
- matchExpressions:
- key: k8s
values:
- node1
- node2
operator: In
preferredDuringSchedulingIgnoredDuringExecution: #软限制，不一定满足，但会优先满足，相当于调高了调度到优先级
- weight: 10 #配置权重
preference: #偏向性
matchExpressions:
- key: k8s
values:
- node1
#关联关系，表示key和values的关系
#In：表示包含关系（value必须写）
#NotIn：表示不包含（value必须写）
#Exists： 表示存在关系（不能写value）
#DoesNotExist：不存在（不能写value）
#Gt：大于（value必须是一个单一的元素，且值将被解释称一个整数）
#Lt：小于（value必须是一个单一的元素，且值将被解释称一个整数）
operator: In
containers:
- name: c1
image: nginx
ports:

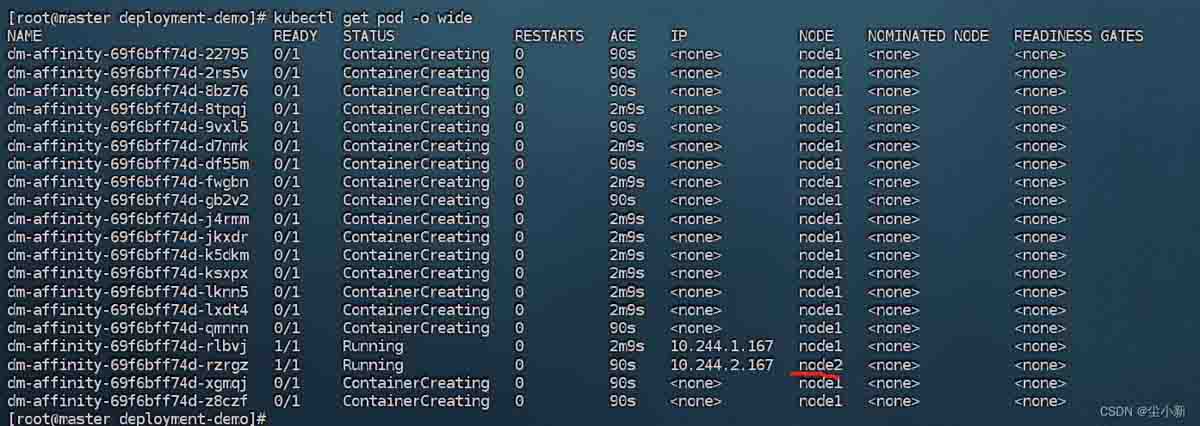

- containerPort: 803.查看资源验证亲和性
我们可以看到，创建的20个Pod只有一个被调度到node2上，上边节点调度更亲和节点1
三、podAffinity pod亲和性
基于“节点标签”进行设置，第一个pod副本创建在了哪个节点上，那么其余副本也会创建在这个节点上；
拓扑域：节点机器的标签的key和value都相等的机器，就是同一个拓扑域；
1. 编辑资源清单设置pod亲和性
[root@master deployment-demo]# cat dm-affinity.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: dm-affinity
spec:
replicas: 20
selector:
matchLabels:
k8s: dolphin
template:
metadata:
name: pod01
labels:
k8s: dolphin
spec:
affinity: #声明亲和性
podAffinity: #声明亲和性类型
requiredDuringSchedulingIgnoredDuringExecution: #硬限制，必须满足的条件有哪些（不满足下边的条件亲和性就设置失败）
#设置拓扑域，指定【节点的标签名】
#【节点key】就是说，设置了拓扑域，pod就会往这个标签的节点进行创建
# 只要满足key是k8s节点的表情，那么就是同一个拓扑域
- topologyKey: k8s
# 【pod标签】确定pod的表情，用于二次确认，选中了拓扑域（节点标签的key），再次选中pod标签才能确认调度到哪个节点
labelSelector:
matchExpressions:
#意思是是说，只要key的值是k8s的pod创建在了哪个节点，“我”就跟随他。也创建在这个节点上；
- key: k8s
#建议设置：in的方式进行匹配，更精准，就要设置value了
operator: Exists # Exists的方式进行匹配，这里value就不能设置了
containers:
- name: c1
image: nginx
ports:
- containerPort: 802、创建资源
[root@master deployment-demo]# kubectl apply -f dm-affinity.yaml

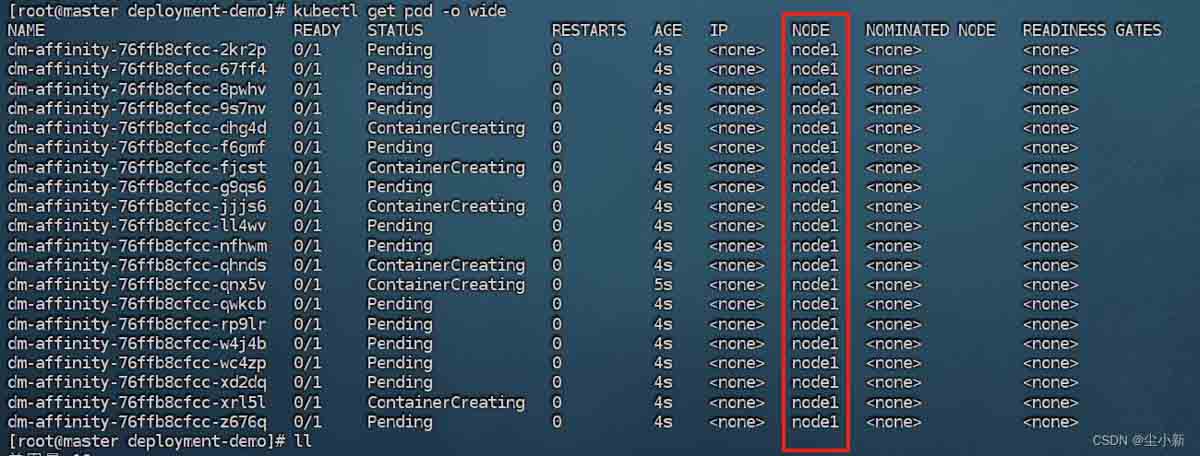

3、查看结果
都运行在了node1节点上
四、podAntAffinity-pod的反亲和性
- pod的亲和性：符合拓扑域的范围，指定标签的pod创建在哪里，其他pod就创建在哪里；
- pod的反亲和性：与之相反，符合拓扑域的范围，指定标签的pod创建在哪里，其他pod就不能创建在哪里；
1、编辑资源清单
亲和性和反亲和性的配置就下边一个标红差别，其它配置几乎一样
[root@master deployment-demo]# cat dm-affinity.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: dm-affinity
spec:
replicas: 5
selector:
matchLabels:
k8s: dolphin
template:
metadata:
name: pod01
labels:
k8s: dolphin
spec:
affinity: #声明亲和性
podAntiAffinity: #声明亲和性类型
requiredDuringSchedulingIgnoredDuringExecution: #硬限制，必须满足的条件有哪些（不满足下边的条件亲和性就设置失败）
#设置拓扑域，指定【节点的标签名】
#【节点key】就是说，设置了拓扑域，pod就会往这个标签的节点进行创建
# 只要满足key是k8s节点的表情，那么就是同一个拓扑域
- topologyKey: k8s
# 【pod标签】确定pod的表情，用于二次确认，选中了拓扑域（节点标签的key），再次选中pod标签才能确认调度到哪个节点
labelSelector:
matchExpressions:
#意思是是说，只要key的值是k8s的pod创建在了哪个节点，“我”就跟随他。也创建在这个节点上；
- key: k8s
#建议设置：in的方式进行匹配，更精准，就要设置value了
operator: Exists # Exists的方式进行匹配，这里value就不能设置了
containers:
- name: c1
image: nginx
ports:
- containerPort: 802、创建资源
[root@master deployment-demo]# kubectl apply -f dm-affinity.yaml

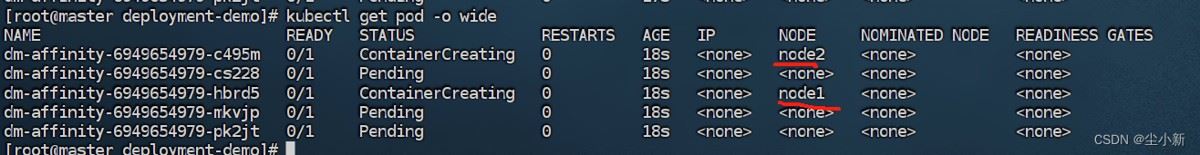

3、查看结果
因为我们集群中只有2个节点可分配资源，所以我们可以看到上图有2个pod资源被分配在不同节点上。
其它三个因为节点都被占用了，根据反亲和性特点，余下的有“k8s”这个标签pod不会再创建在这两个节点上了，所以一直处于Peding状态。
