Python在Excel中制作甘特图的完整示例代码
作者：大丸子
Excel 的图表类型里没有甘特图。要在一张图上表示任务的起止区间，通行的做法是把两段数据叠进同一个条形：第一段从坐标轴起点画到开始日期，第二段画工期。图表类型仍是堆积条形图，决定它像不像甘特图的是两个地方——第一段是否可见，以及数值轴用的是日期位置还是分类序号。
Free Spire.XLS for Python 把图表拆成 Chart、Series 和两组坐标轴对象，这套构造的每一步都对应其中的一个对象。数据是一份 8 项任务的排期：2026-11-02 开始，2027-01-08 结束，含首尾共 68 天。
pip install Spire.Xls.Free
三列数据，两段堆叠

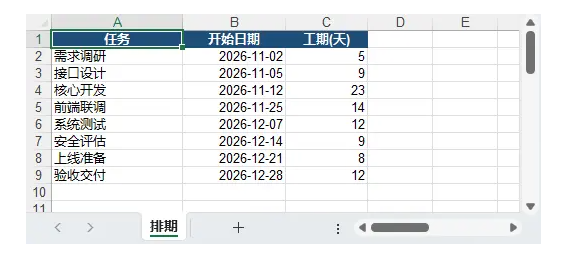

任务表只需要三列：任务名、开始日期、工期。开始日期与工期都以天为单位进入图表，前者决定条形左端的位置，后者决定条形的长度。
| 任务 | 开始日期 | 工期(天) |
|---|---|---|
| 需求调研 | 2026-11-02 | 5 |
| 接口设计 | 2026-11-05 | 9 |
| 核心开发 | 2026-11-12 | 23 |
| 前端联调 | 2026-11-25 | 14 |
| 系统测试 | 2026-12-07 | 12 |
| 安全评估 | 2026-12-14 | 9 |
| 上线准备 | 2026-12-21 | 8 |
| 验收交付 | 2026-12-28 | 12 |
图表里的对象关系如下：
| 对象 | 在甘特图里的角色 |
|---|---|
Chart | 图表类型、标题、绘图区位置 |
Series[0] | 开始日期，不可见的偏移段 |
Series[1] | 工期，可见的条形 |
PrimaryCategoryAxis | 任务名所在的纵轴，控制阅读顺序 |
PrimaryValueAxis | 日期所在的横轴，控制时间刻度 |
日期先换成序列值
Excel 的日期在内部是序列值。它把 1900-01-01 记为 1，又为并不存在的 1900-02-29 留了一天；对 1900-03-01 之后的日期，序列值比"从 1900-01-01 起经过的天数"多 2。换算基准落在 1899-12-30：
from datetime import date
EPOCH = date(1899, 12, 30)
def serial(d):
return (d - EPOCH).days
TASKS = [
("需求调研", date(2026, 11, 2), date(2026, 11, 6)),
("接口设计", date(2026, 11, 5), date(2026, 11, 13)),
("核心开发", date(2026, 11, 12), date(2026, 12, 4)),
("前端联调", date(2026, 11, 25), date(2026, 12, 8)),
("系统测试", date(2026, 12, 7), date(2026, 12, 18)),
("安全评估", date(2026, 12, 14), date(2026, 12, 22)),
("上线准备", date(2026, 12, 21), date(2026, 12, 28)),
("验收交付", date(2026, 12, 28), date(2027, 1, 8)),
]按这个基准，2026-11-02 是 46328，2027-01-08 是 46395，整段排期落在 68 天里。数值轴只接受数值：把 2026-11-02 这样的文本写进单元格，它不会被换算成位置，条形也就没有长度可画。
写入工作表
from spire.xls import *
from spire.xls.common import *
book = Workbook()
book.Version = ExcelVersion.Version2016
book.Worksheets.Clear()
sheet = book.Worksheets.Add("排期")
headers = ["任务", "开始日期", "工期(天)"]
for col, text in enumerate(headers, start=1):
cell = sheet.Range[1, col]
cell.Value = text
cell.Style.Font.IsBold = True
cell.Style.Font.Color = Color.get_White()
cell.Style.Color = Color.FromArgb(255, 31, 78, 121)
cell.Style.HorizontalAlignment = HorizontalAlignType.Center
for row, (name, start, end) in enumerate(TASKS, start=2):
sheet.Range[row, 1].Value = name
sheet.Range[row, 2].NumberValue = serial(start)
sheet.Range[row, 3].NumberValue = (end - start).days + 1Worksheets.Clear() 去掉新建工作簿自带的三张空表。NumberValue 写入序列值，单元格的数字格式负责显示：
sheet.Range["B2:B9"].NumberFormat = "yyyy-mm-dd" sheet.SetColumnWidth(1, 18) sheet.SetColumnWidth(2, 14) sheet.SetColumnWidth(3, 11)
单元格里存的仍是 46328 这样的数值，显示为 2026-11-02。图表的日期轴读的就是这些数值，写入时保持数值类型即可。

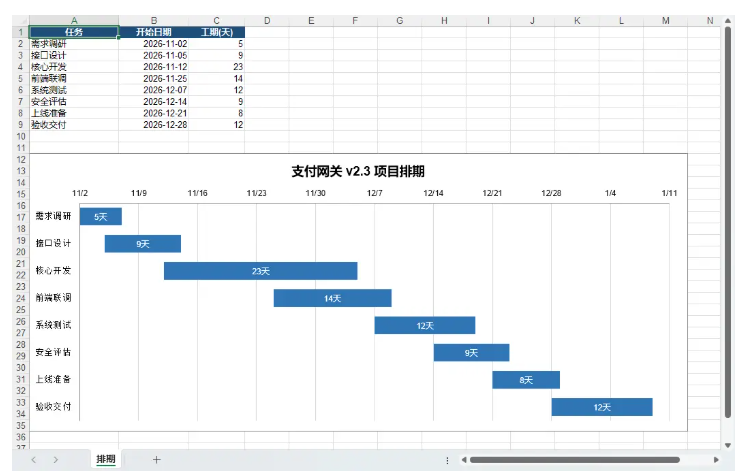

建图：两个系列
chart = sheet.Charts.Add(ExcelChartType.BarStacked) chart.DataRange = sheet.Range["A1:C9"] chart.SeriesDataFromRange = False chart.LeftColumn = 1 chart.TopRow = 12 chart.RightColumn = 14 chart.BottomRow = 36 chart.ChartTitle = "支付网关 v2.3 项目排期" chart.ChartTitleArea.Size = 14 chart.HasLegend = False
DataRange 取 A1:C9，第一行提供系列名，第一列提供分类标签，B、C 两列各成一个系列。SeriesDataFromRange = False 让系列按列组织；保持默认时，图表会把每一行读成一个系列，8 项任务变成 8 个系列，堆叠关系就不成立。
堆积条形图先画的系列在左、后画的在右。开始日期放进第一个系列，工期放进第二个系列，一个条形由两段拼成：
offset = chart.Series[0] offset.Format.Fill.FillType = ShapeFillType.NoFill bars = chart.Series[1] bars.Format.Fill.FillType = ShapeFillType.SolidColor bars.Format.Fill.ForeColor = Color.FromArgb(255, 47, 117, 181) bars.Format.Options.GapWidth = 55
第一段设为 NoFill 后不可见，但它在坐标轴上仍占长度。堆积条的基线是数值轴的起点而不是 0：轴最小值取 2026-11-02 时，2026-11-02 开始的任务偏移段长度为 0，2026-11-05 开始的任务偏移 3 天，第二段就落在各自的开始日期上。系列本身要保留：它承担的是偏移量，删掉后工期值（5 到 23）会直接落在 46328 起步的轴上，条形就失去定位。
坐标轴：倒序与日期刻度
条形图默认把第一个分类画在底部，与表的阅读顺序相反。类别轴的 IsReverseOrder 把顺序翻过来：
category_axis = chart.PrimaryCategoryAxis category_axis.IsReverseOrder = True category_axis.HasMajorGridLines = False category_axis.MajorTickMark = TickMarkType.TickMarkNone category_axis.Font.Size = 10
倒序之后，第一条任务落到图的顶部，日期标签也从图底移到图顶。时间轴在上、任务自上而下排列，正是甘特图常见的布局。
数值轴的窗口单独设定：
value_axis = chart.PrimaryValueAxis value_axis.MinValue = serial(TASKS[0][1]) value_axis.MaxValue = serial(date(2027, 1, 11)) value_axis.MajorUnit = 7 value_axis.NumberFormat = "m/d" value_axis.IsSourceLinked = False value_axis.HasMajorGridLines = True value_axis.MajorGridLines.LineProperties.Color = Color.FromArgb(255, 217, 217, 217)
最小值取第一项任务的开始日期（46328），最大值取末项结束后的那个周一（46398，2027-01-11），主刻度为 7 天。三个值一起决定网格线的密度与位置：每个周一落一条竖线，轴跨度正好 10 周。最大值在代码里是固定日期，换一份任务表时按末项结束日期向上取整到周一即可。
不设这三个值时，Excel 会按数据自动缩放。同一份数据的自动窗口是 2026-09-15 到 2027-02-02，主刻度 20 天，首项任务之前空出 48 天，标签沿用单元格的 yyyy-mm-dd 格式，条形被压在图右侧。显式设定窗口，图面才是排期的实际跨度。
NumberFormat = "m/d" 把序列值显示成 11/2 这样的短日期；IsSourceLinked = False 关掉与源单元格的格式联动，否则轴标签会继承单元格的 yyyy-mm-dd，11 个标签挤在一起。
条形宽度与工期标签
GapWidth 控制同类条形之间的间距，取值越小条形越粗。55 让 8 条任务在 306 磅高的图里保持可读，又不至于互相贴住。工期标签放在条形内部：
labels = bars.DataPoints.DefaultDataPoint.DataLabels labels.HasValue = True labels.NumberFormat = '0"天"' labels.Size = 9 labels.Color = Color.get_White()
堆积条形的数据标签落在段内，白字配深蓝填充，数字与背景分得开。标签显示的是第二段的值，也就是工期，不会把开始日期一起带出来。
输出与核对
book.SaveToFile("项目排期_甘特图.xlsx", ExcelVersion.Version2016)
book.Dispose()产物读回来，核对三件事：工作表与图表数量、系列数与类别数、轴窗口是否保留：
book = Workbook()
book.LoadFromFile("项目排期_甘特图.xlsx")
sheet = book.Worksheets[0]
chart = sheet.Charts[0]
print(book.Worksheets.Count, sheet.Charts.Count, chart.Series.Count)
print(chart.Series[0].PointNumber, chart.Series[1].PointNumber)
print(chart.PrimaryValueAxis.MinValue, chart.PrimaryValueAxis.MaxValue,
chart.PrimaryValueAxis.MajorUnit)输出是：
1 1 2
8 8
46328.0 46398.0 7.0
再用 SaveChartAsImage 导出图表 PNG（1012 × 408），逐项核对条形起止、标签位置和轴刻度：
image = book.SaveChartAsImage(sheet, 0)
image.Save("check/甘特图_核对.png")文件本身 10,240 字节，用 Excel 打开后图表对象为 724.5 × 306 磅，与代码里设定的行列范围一致。
何时适用
这套构造适用于任何"任务 + 起止日期"的数据：项目排期、活动筹备、内容日历、设备检修计划。数据来自 CSV、数据库或规划系统时，只要在写入前换成序列值，图表代码不用改。
任务数变化时，数据区域与轴窗口要跟着调整：DataRange 的末行由任务数决定，轴最大值按末项结束日期向上取到周一。把这两个值算出来，同一段代码可以按不同的任务表生成不同的排期图。
Free 版对单份工作簿的图表数与工作表数有上限，这里的产物是 1 张表、1 个图表，不受影响；更大的工作簿需要商业版。若要把图放进报告，SaveChartAsImage 导出的 PNG 可以直接插入 Word 或 PDF；留在工作簿里的图表保留数据链接，改表即可改图。
