使用Python从零打造一个拖拽式表单设计器

作者：winfredzhang

你是否曾经有过这样的需求：想快速设计一个表单界面,但又不想手动计算每个控件的坐标和尺寸？本文将带你从零实现一个完整的 拖拽式表单设计器,需要的朋友可以参考下

引言

你是否曾经有过这样的需求：想快速设计一个表单界面，但又不想手动计算每个控件的坐标和尺寸？本文将带你从零实现一个完整的 拖拽式表单设计器，它支持 12 种常用 GUI 组件、属性编辑、运行预览，以及配置文件的保存与加载。

C:\pythoncode\new\form_designer.py

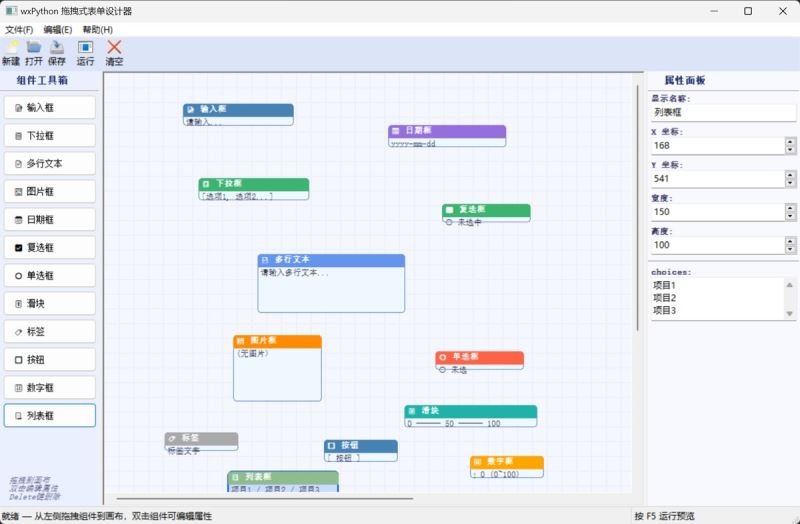

最终效果如下：左侧是组件工具箱，中间是设计画布，右侧是属性面板——和市面上的低代码平台很像，但完全用纯 Python 实现。

为什么选择 wxPython？

Python 的 GUI 框架有很多：Tkinter 轻量但功能有限，PyQt/PySide 功能强大但许可证复杂，而 wxPython 则是一个被低估的选择：

安装只需一行命令：

pip install wxPython

整体架构设计

设计器分为五个核心模块：

MainFrame（主窗口）
├── ToolboxPanel       # 左侧组件工具箱（触发拖拽）
├── DesignCanvas       # 中间设计画布（接收拖放、绘制组件）
├── PropsPanel         # 右侧属性面板（编辑选中组件）
├── WidgetData         # 数据模型（每个组件的状态）
└── PreviewFrame       # 运行预览窗口（生成真实控件）

画布上的组件并不是真实的 wx 控件，而是用 wx.DC 纯绘制的"虚拟"组件。只有在点击"运行预览"时，才会创建真正的 wx 控件。这是设计器类工具的标准做法——将"设计态"和"运行态"分离。

核心一：数据模型

一切的基础是数据。每个画布上的组件都用一个 WidgetData 对象表示：

class WidgetData:
    def __init__(self, wtype, x, y, w=None, h=None, label=None, props=None):
        self.wtype = wtype      # 组件类型，如 "TextCtrl"
        self.x, self.y = x, y  # 画布坐标
        self.w, self.h = w, h  # 宽高
        self.label = label      # 显示名称
        self.props = props      # 类型特定属性（字典）

props 字段存储每种组件独有的属性，例如输入框的 value 和 placeholder，下拉框的 choices，滑块的 min/max/value 等。这个设计让序列化变得非常简单——直接 to_dict() 转 JSON，再 from_dict() 还原即可。

核心二：拖放机制

拖放是整个设计器的灵魂。wxPython 提供了完善的 DragAndDrop API，分为两侧：

发送方（工具箱按钮）： 按住按钮拖动时，把组件类型名作为文本数据发送出去：

def on_btn_drag(self, evt):
    data = wx.TextDataObject(btn.wtype)  # 例如 "TextCtrl"
    src = wx.DropSource(btn)
    src.SetData(data)
    src.DoDragDrop(wx.Drag_DefaultMove)

接收方（设计画布）： 画布注册为 DropTarget，在 OnData 回调中获取坐标和类型，创建组件：

class CanvasDropTarget(wx.DropTarget):
    def OnData(self, x, y, result):
        self.GetData()
        wtype = self.data.GetText()
        ux, uy = self.canvas.CalcUnscrolledPosition(x, y)
        self.canvas.add_widget(wtype, ux, uy)
        return result

注意 CalcUnscrolledPosition 这个调用——画布支持滚动，必须把视口坐标转换为实际画布坐标，否则在画布滚动后放置的组件位置会出现偏移。

核心三：画布绘制

设计画布继承自 wx.ScrolledWindow，在 OnPaint 事件中使用 wx.BufferedPaintDC 进行双缓冲绘制，避免闪烁：

def on_paint(self, evt):
    dc = wx.BufferedPaintDC(self)
    self.DoPrepareDC(dc)  # 处理滚动偏移
    dc.Clear()
    # 绘制网格
    for x in range(0, width, 20):
        dc.DrawLine(x, 0, x, height)
    # 绘制所有组件
    for cw in self.widgets:
        cw.draw(dc)

每个组件的绘制逻辑包含三层：顶部的彩色类型标题条（不同类型对应不同颜色）、内容预览区（根据属性显示预览文本），以及选中时右下角的缩放手柄（一个 8×8 的蓝色小方块）。

核心四：交互——移动与缩放

组件的移动和缩放通过鼠标事件实现。点击时先判断命中区域：

def hit_test(self, x, y):
    # 优先检测右下角缩放手柄
    if handle_rect.Contains(x, y):
        return "handle_SE"
    # 再检测组件主体
    if body_rect.Contains(x, y):
        return "body"
    return None

鼠标按下时记录初始坐标和组件位置，移动时计算偏移量并更新：

def on_motion(self, evt):
    dx = ux - self.drag_start[0]
    dy = uy - self.drag_start[1]
    if self.drag_mode == "move":
        d.x = max(0, orig_x + dx)
        d.y = max(0, orig_y + dy)
    elif self.drag_mode == "resize":
        d.w = max(40, orig_w + dx)
        d.h = max(20, orig_h + dy)
    self.Refresh()

这里有两个细节值得注意：一是用 max(0, ...) 防止组件被拖出画布边界；二是调用 CaptureMouse() 捕获鼠标，这样即使鼠标移出窗口边界，拖拽也不会中断。

核心五：配置文件的保存与加载

保存非常直接——把所有 WidgetData 序列化为 JSON：

def get_config(self):
    return {
        "widgets": [cw.data.to_dict() for cw in self.widgets]
    }

# 保存
with open(path, "w", encoding="utf-8") as f:
    json.dump(cfg, f, ensure_ascii=False, indent=2)

生成的 JSON 文件可读性很好，例如一个输入框的配置如下：

{
  "wtype": "TextCtrl",
  "x": 120,
  "y": 80,
  "w": 200,
  "h": 30,
  "label": "用户名",
  "props": {
    "value": "",
    "placeholder": "请输入用户名..."
  }
}

加载时反向操作，从字典重建 WidgetData 对象：

def load_config(self, cfg):
    self.widgets.clear()
    for d in cfg.get("widgets", []):
        wd = WidgetData.from_dict(d)
        self.widgets.append(CanvasWidget(wd))
    self.Refresh()

这种基于 JSON 的配置方案有很大的扩展潜力：可以版本控制、可以团队共享、甚至可以由其他工具程序生成。

核心六：运行预览

点击"运行"按钮后，遍历所有 WidgetData，根据类型创建对应的真实 wx 控件：

for cw in widgets:
    d, p = cw.data, cw.data.props
    if d.wtype == "TextCtrl":
        wx.TextCtrl(panel, value=p["value"], pos=(d.x, d.y), size=(d.w, d.h))
    elif d.wtype == "ComboBox":
        choices = p["choices"].split("\n")
        wx.ComboBox(panel, choices=choices, pos=(d.x, d.y), size=(d.w, d.h))
    elif d.wtype == "DatePicker":
        wx.adv.DatePickerCtrl(panel, pos=(d.x, d.y), size=(d.w, d.h))
    # ... 其余类型

所有控件都放置在一个不带布局管理器的 wx.Panel 上，坐标直接来自设计数据——所见即所得。

支持的组件一览

图标类型说明
📝输入框 TextCtrl单行文本输入
📋下拉框 ComboBox下拉选择+文字输入
📄多行文本 TextArea多行文本编辑区
🖼️图片框 StaticBitmap显示本地图片文件
📅日期框 DatePicker日历日期选择器
☑️复选框 CheckBox布尔值选择
🔘单选框 RadioButton单项选择
🎚️滑块 Slider数值范围选择
🏷️标签 StaticText静态显示文字
🔲按钮 Button可点击按钮
🔢数字框 SpinCtrl带上下箭头的数字输入
📃列表框 ListBox多项可选列表

键盘快捷键

快捷键功能
Delete删除选中组件
↑ ↓ ← →微移组件（1px）
Shift + 方向键快速移动（10px）
F5运行预览
Ctrl + S保存配置
Ctrl + O打开配置
Ctrl + N新建
双击组件打开属性编辑对话框

可扩展的方向

这个设计器目前是一个完整可用的原型，但还有很多可以扩展的方向：

1. 对齐辅助线
在拖动时检测与其他组件的对齐关系，显示磁力吸附线，这是专业 UI 设计工具的标配。

2. 撤销/重做（Undo/Redo）
用命令模式（Command Pattern）记录每次操作，用栈结构管理历史。

3. 代码导出
将配置直接生成可运行的 wxPython 代码——这样设计器就成了真正的低代码生成工具。

4. 组件分组与对齐
支持框选多个组件，批量移动、统一对齐（左对齐、居中对齐等）。

5. 更多组件类型
加入 wx.grid.Grid（表格）、wx.TreeCtrl（树形列表）等复杂控件。

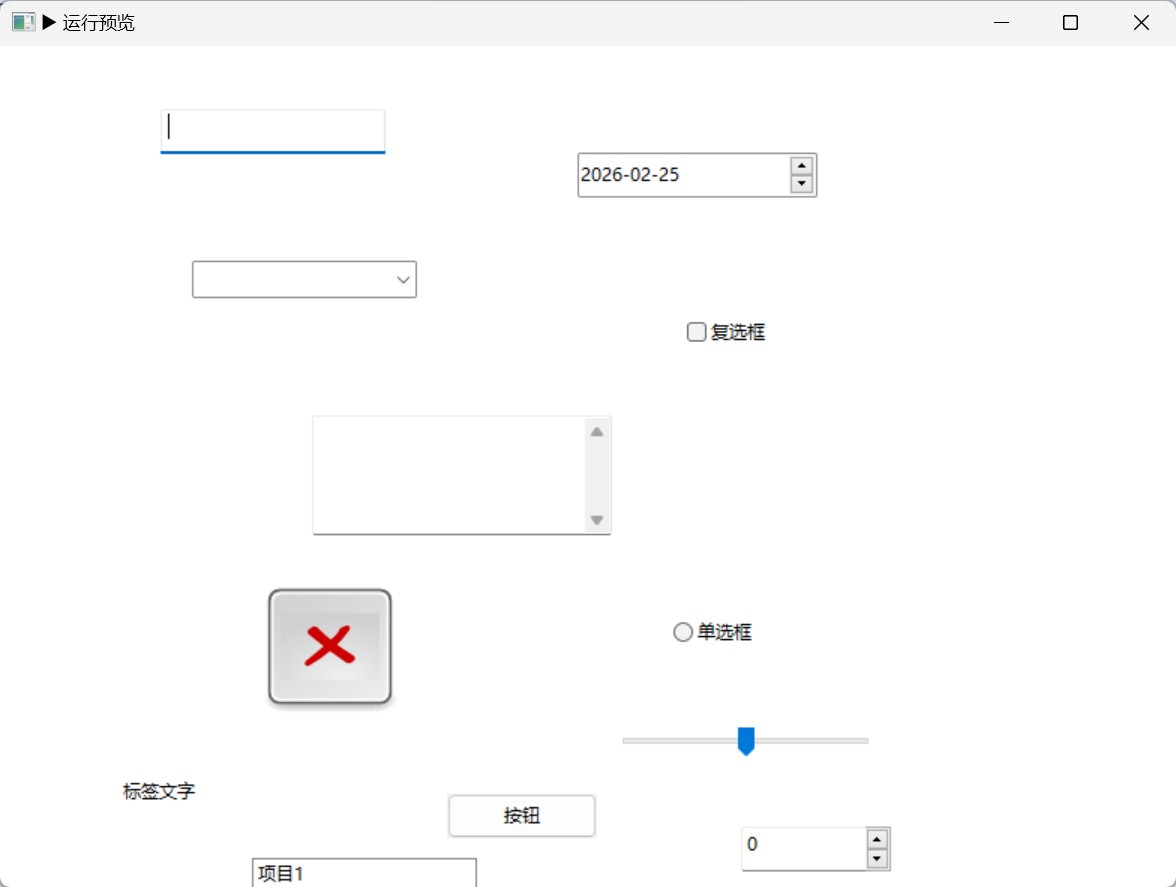

运行结果

以上就是使用Python从零打造一个拖拽式表单设计器的详细内容，更多关于Python拖拽式表单设计器的资料请关注脚本之家其它相关文章！
