使用Python轻松绘制带误差棒的柱状图

2025-08-05 09:36:32 作者：Code_Verse

误差棒（Error Bar）是数据可视化中传递可靠性信息的 “利器”,它能在展示数据平均值的同时,直观呈现数据的波动范围,下面我们就来看看如何使用Python轻松绘制带误差棒的柱状图吧

大家好！今天来教大家一个超实用的数据分析技能 —— 用 Python 制作带误差棒的柱状图。误差棒（Error Bar）是数据可视化中传递可靠性信息的 “利器”，它能在展示数据平均值的同时，直观呈现数据的波动范围（如标准差、标准误等）。无论是学生做实验报告、科研人员展示成果，还是职场人汇报数据分析，这个技能都能让你的图表瞬间提升专业度，让数据更有说服力。

一、为什么需要误差棒

在数据分析中，我们常常用平均值来代表一组数据的 “典型值”，但平均值背后的波动同样重要。比如：

两组数据的平均值可能相近，但一组数据波动很小（可靠性高），另一组波动很大（可靠性低）；
误差棒能帮读者快速判断数据差异是否 “显著”（比如两组误差棒是否重叠）。

今天我们就用 Python 的matplotlib库来实现这个功能，全程代码清晰易懂，小白也能轻松上手～

二、准备工作：安装必要的库

在开始之前，我们需要确保电脑上安装了两个 Python 库：

numpy：用于数值计算（比如生成坐标轴）；
matplotlib.pyplot：Python 最常用的绘图库。

如果还没安装，打开终端（或命令提示符）输入以下命令：

pip install numpy matplotlib

安装完成后，就可以开始写代码啦！

三、完整代码：带误差棒的柱状图实现

先直接上完整代码，后面会逐行解释每一步的作用：

import numpy as np
import matplotlib.pyplot as plt
# 1. 准备数据
labels = ['samp1', 'samp2', 'samp3', 'samp4', 'samp5']  # x轴标签（样本名称）
A_means = [0.25, 0.22, 0.25, 0.2, 0.2]  # A组数据的平均值
B_means = [0.4, 0.26, 0.27, 0.35, 0.22]  # B组数据的平均值
C_means = [0.3, 0.25, 0.28, 0.3, 0.18]  # C组数据的平均值

A_errors = [0.05, 0.04, 0.05, 0.03, 0.04]  # A组数据的误差范围
B_errors = [0.02, 0.03, 0.04, 0.03, 0.02]  # B组数据的误差范围
C_errors = [0.03, 0.02, 0.03, 0.02, 0.03]  # C组数据的误差范围
# 2. 设置坐标轴和柱宽
x = np.arange(len(labels))  # 生成x轴刻度位置（0,1,2,3,4）
width = 0.2  # 柱子的宽度
# 3. 创建图形和轴
fig, ax = plt.subplots()
# 4. 绘制柱状图（带误差棒）
rects1 = ax.bar(x - width, A_means, width, yerr=A_errors, label='A', color='#66c2a5', capsize=5)
rects2 = ax.bar(x, B_means, width, yerr=B_errors, label='B', color='#fc8d62', capsize=5)
rects3 = ax.bar(x + width, C_means, width, yerr=C_errors, label='C', color='#8da0cb', capsize=5)
# 5. 添加标签、标题和图例
ax.set_xlabel('Samples')  # x轴名称
ax.set_ylabel('RMSE (m)')  # y轴名称（这里以RMSE为例，可替换为你的指标）
ax.set_title('Comparison of RMSE Across Samples')  # 图表标题
ax.set_xticks(x)  # 设置x轴刻度位置
ax.set_xticklabels(labels)  # 设置x轴刻度标签（替换为样本名称）
ax.legend()  # 显示图例（区分A/B/C组）
# 6. 美化图表
ax.yaxis.grid(True)  # 添加y轴网格线（方便读数）
ax.set_facecolor('white')  # 设置图表背景为白色
# 7. 显示图形
plt.tight_layout()  # 自动调整布局，避免标签重叠
plt.show()  # 显示图表

运行代码后，你会得到一张这样的图表：

（注：实际运行后会弹出窗口显示图表，包含 5 个样本、3 组数据，每个柱子顶部都有误差棒）

四、代码逐行解析：小白也能看懂

下面我们来详细解释每一步的作用，帮你理解代码逻辑，以后就能根据自己的需求修改啦～

1. 导入库

import numpy as np
import matplotlib.pyplot as plt

numpy 缩写为 np：用于生成 x 轴的刻度位置（后面会用到）；
matplotlib.pyplot 缩写为 plt：用于绘制图表的核心库。

2. 准备数据：核心中的核心

# x轴标签（样本名称）
labels = ['samp1', 'samp2', 'samp3', 'samp4', 'samp5']
# 各组数据的平均值（柱子高度）
A_means = [0.25, 0.22, 0.25, 0.2, 0.2]
B_means = [0.4, 0.26, 0.27, 0.35, 0.22]
C_means = [0.3, 0.25, 0.28, 0.3, 0.18]
# 各组数据的误差范围（误差棒长度）
A_errors = [0.05, 0.04, 0.05, 0.03, 0.04]
B_errors = [0.02, 0.03, 0.04, 0.03, 0.02]
C_errors = [0.03, 0.02, 0.03, 0.02, 0.03]

labels：x 轴上显示的文本（比如样本名称、类别等）；
xxx_means：每组数据的平均值，决定了柱子的高度；
xxx_errors：每组数据的误差值（比如标准差、标准误），决定了误差棒的长度。

小提示：这里的数据是示例，你可以替换成自己的实际数据，注意保持列表长度一致（比如有 5 个样本，每个列表都要有 5 个元素）。

3. 设置坐标轴和柱宽

x = np.arange(len(labels))  # 生成x轴刻度位置：[0, 1, 2, 3, 4]
width = 0.2  # 柱子的宽度

np.arange(len(labels))：根据样本数量生成连续的整数（比如 5 个样本就是[0,1,2,3,4]），作为 x 轴的 “基准位置”；
width：每个柱子的宽度，后续会用它来调整多组数据的位置（避免柱子重叠）。

4. 创建图形和轴

fig, ax = plt.subplots()

fig：代表整个图表窗口（可以理解为 “画布”）；
ax：代表图表中的坐标轴（可以理解为 “绘图区域”），后续的绘图操作主要通过ax实现。

5. 绘制带误差棒的柱状图（关键步骤）

# 绘制A组：x轴位置在基准位置左侧（x - width）
rects1 = ax.bar(x - width, A_means, width, yerr=A_errors, label='A', color='#66c2a5', capsize=5)
# 绘制B组：x轴位置在基准位置（x）
rects2 = ax.bar(x, B_means, width, yerr=B_errors, label='B', color='#fc8d62', capsize=5)
# 绘制C组：x轴位置在基准位置右侧（x + width）
rects3 = ax.bar(x + width, C_means, width, yerr=C_errors, label='C', color='#8da0cb', capsize=5)

这是最核心的一行代码，ax.bar() 用于绘制柱状图，参数含义：

x - width / x / x + width：三组柱子的 x 轴位置（错开排列，避免重叠）；
A_means / B_means / C_means：柱子的高度（平均值）；
width：柱子宽度（前面定义的0.2）；
yerr=xxx_errors：误差棒的关键参数，指定 y 轴方向的误差范围（如果需要 x 轴误差棒，用xerr）；
label：每组数据的名称（用于图例）；
color：柱子颜色（这里用了美观的 RGB 色值，可自行替换）；
capsize=5：误差棒顶部 / 底部的 “帽子” 大小（让误差棒更美观，避免变成一条细线）。

小技巧：如果有更多组数据（比如 D 组），可以继续调整位置（x + 2*width），同时注意控制总宽度不要超过刻度间隔哦～

6. 添加标签、标题和图例

ax.set_xlabel('Samples')  # x轴名称
ax.set_ylabel('RMSE (m)')  # y轴名称（根据你的数据修改，比如“准确率”“平均值”）
ax.set_title('Comparison of RMSE Across Samples')  # 图表标题
ax.set_xticks(x)  # 设置x轴刻度位置为基准位置
ax.set_xticklabels(labels)  # 用样本名称替换x轴刻度（默认是0,1,2...）
ax.legend()  # 显示图例（区分不同组数据）

这些参数用于完善图表信息，让读者能快速理解图表内容。

7. 美化图表

ax.yaxis.grid(True)  # 添加y轴网格线（方便读取具体数值）
ax.set_facecolor('white')  # 设置图表背景为白色（默认可能是浅灰色）

简单的美化能让图表更清晰，网格线尤其适合需要精确读数的场景。

8. 显示图表

plt.tight_layout()  # 自动调整布局，避免标签被截断（比如标题、轴标签超出窗口）
plt.show()  # 显示图表窗口

plt.tight_layout() 是个非常实用的函数，能自动调整图表元素的位置，避免标签重叠或被截断；
plt.show() 用于在屏幕上显示绘制好的图表。

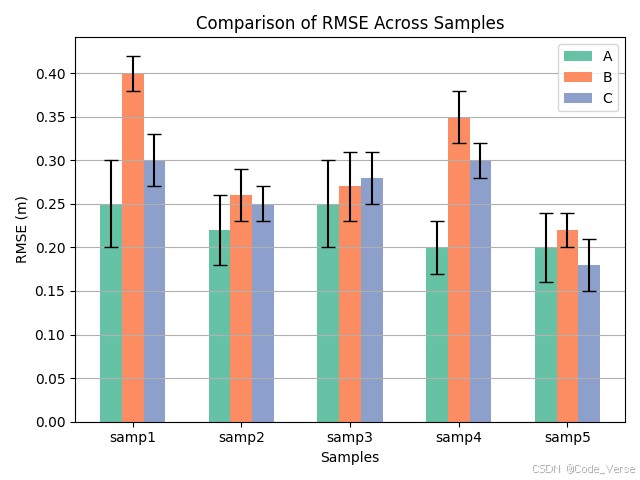

五、代码实现

如下图所示：

六、总结

带误差棒的柱状图是数据可视化中非常实用的工具，今天我们用 matplotlib 实现了它，核心步骤包括：

准备数据（平均值 + 误差值）；
设置坐标轴和柱宽；
用 ax.bar() 绘制柱状图，通过 yerr 参数添加误差棒；
完善标签、标题和图例；
美化并显示图表。

只要理解了每一步的逻辑，你就能轻松修改代码，适配自己的数据集。快去试试用自己的数据生成图表吧！
