Idea+PlantUML自动生成UML图实现方式

一、下载idea插件

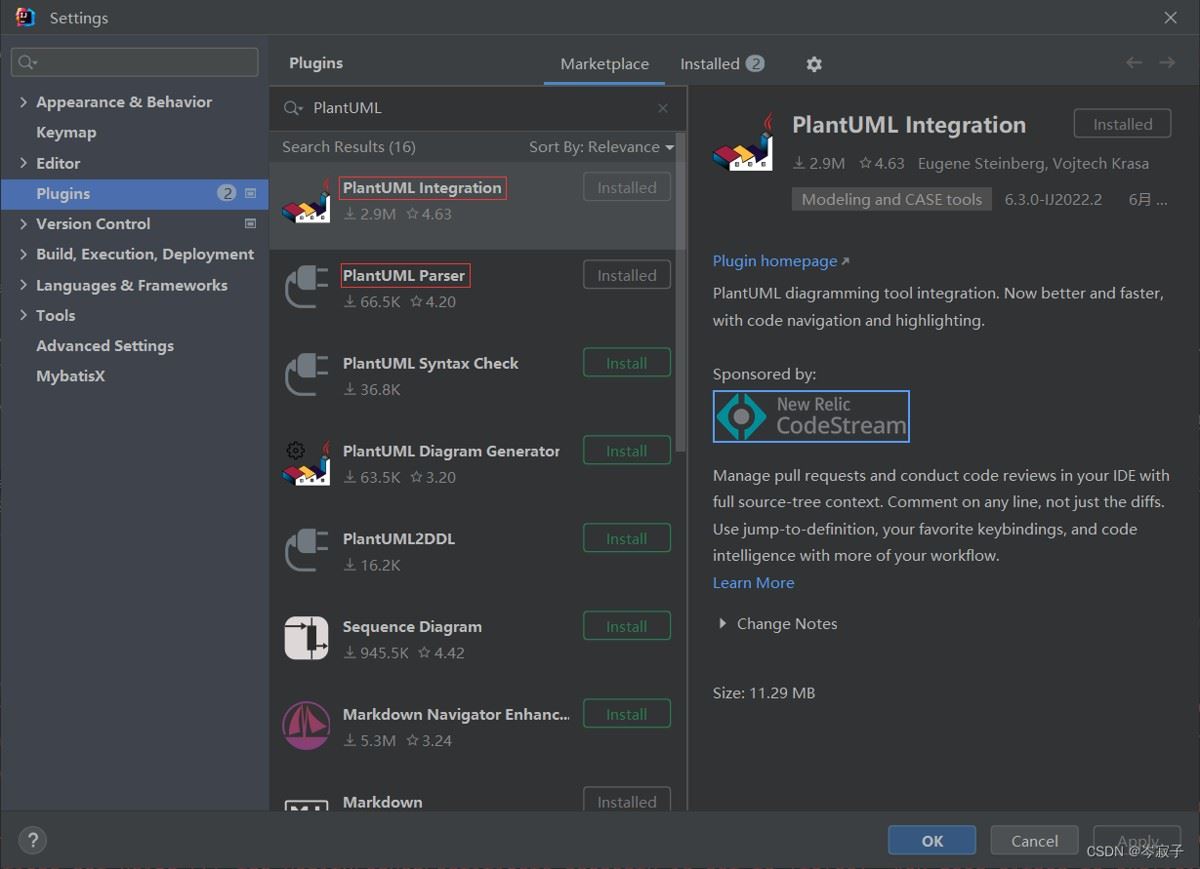

idea从FIle-->Settings-->Plugins-->Marketplace进入到插件下载界面，搜索PlantUML，点击"install"下载最上面的两个插件PlantUML Integration和PlantUML Parser，速度可能比较慢，下载完毕后重启idea。

二、安装Graphviz

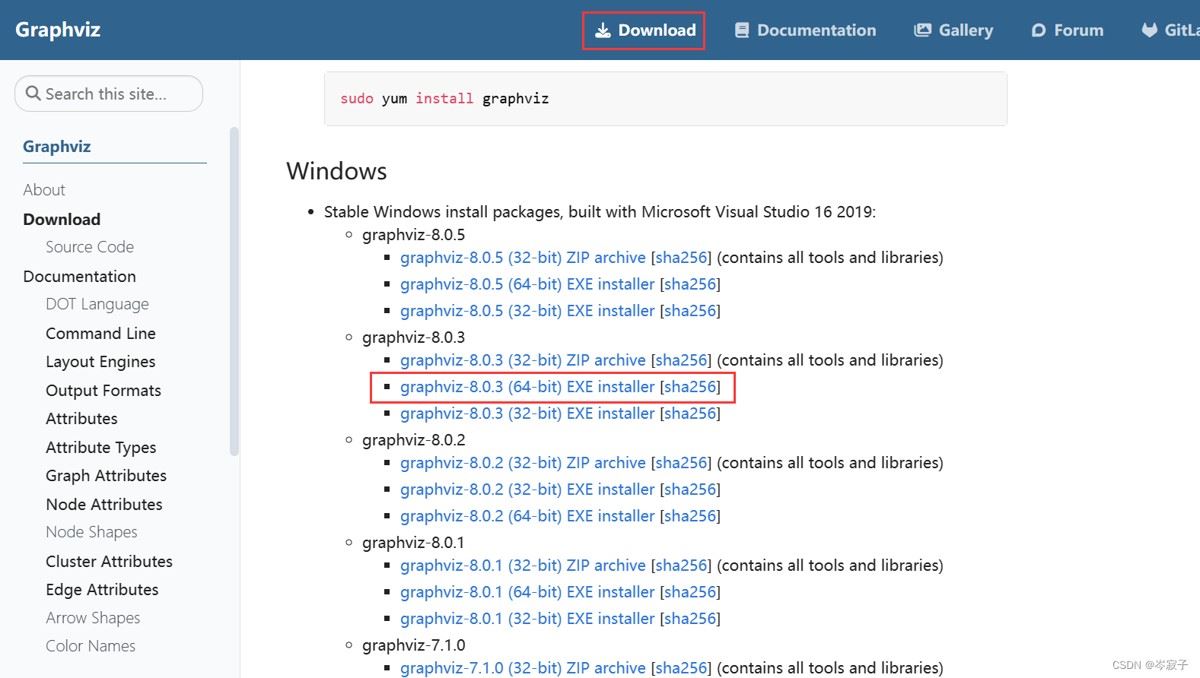

2.1 进入官网：Download | Graphviz，往下滑找到自己适合自己电脑的版本，点击即可进行下载，我下载的版本是graphviz-8.0.3。

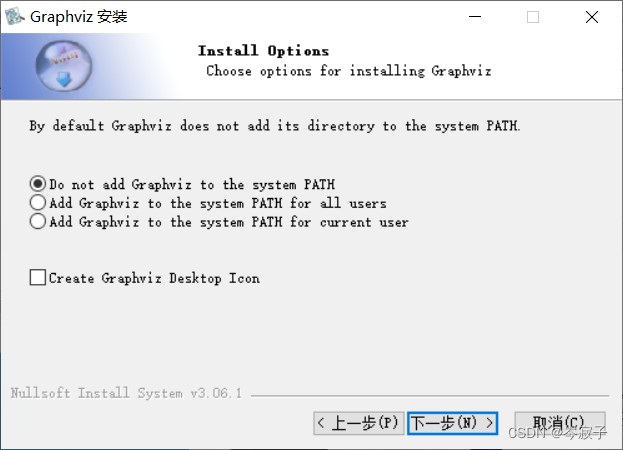

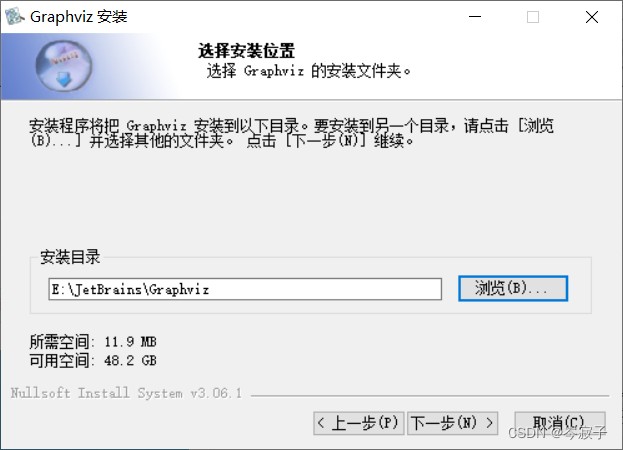

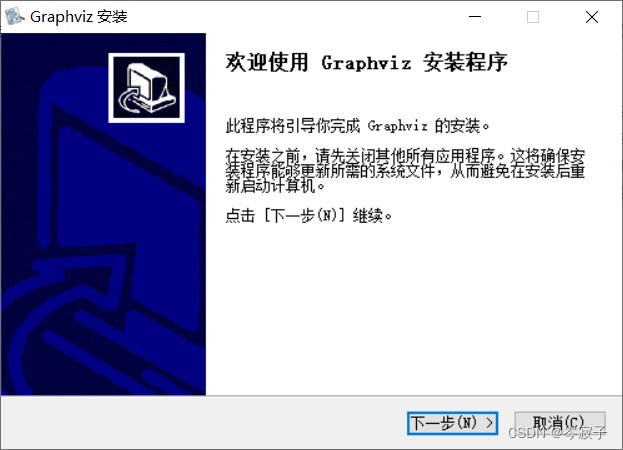

2.2 双击安装包进行安装，一直点下一步，可自定义安装路径。

三、idea结合Graphviz

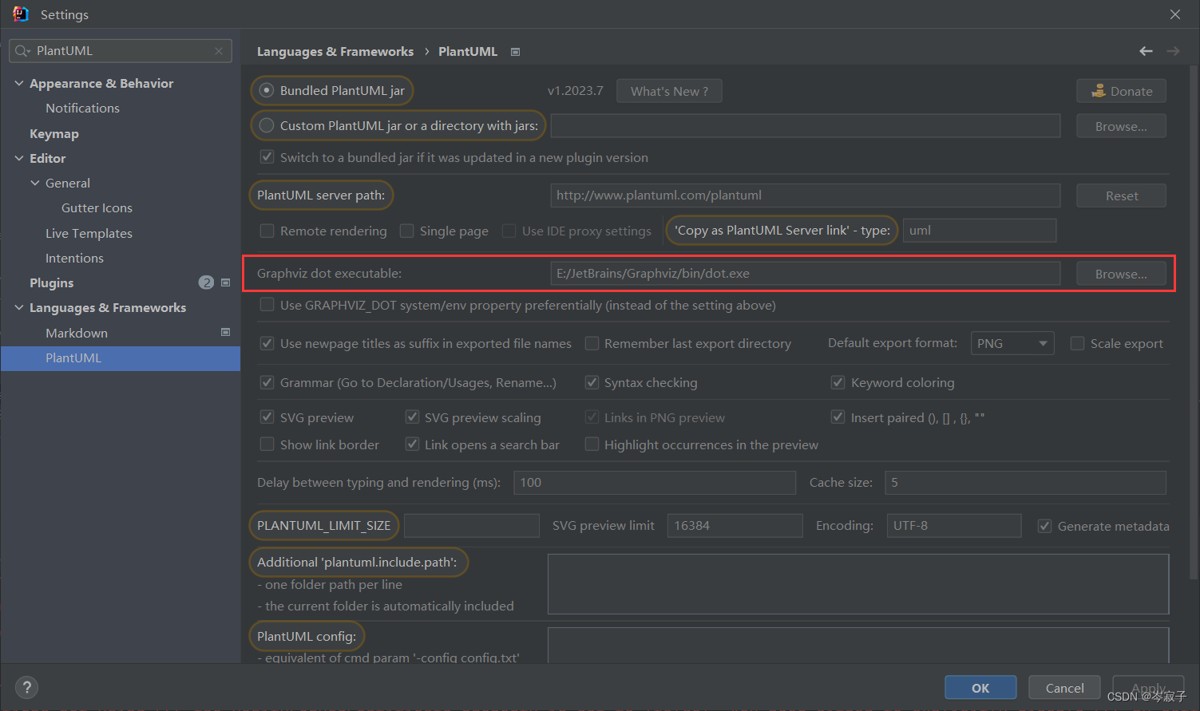

3.1 idea进入FIle-->Settings，搜索PlantUML，点击Browse选择Graphviz-->bin-->dot.exe，点击Apply然后OK。

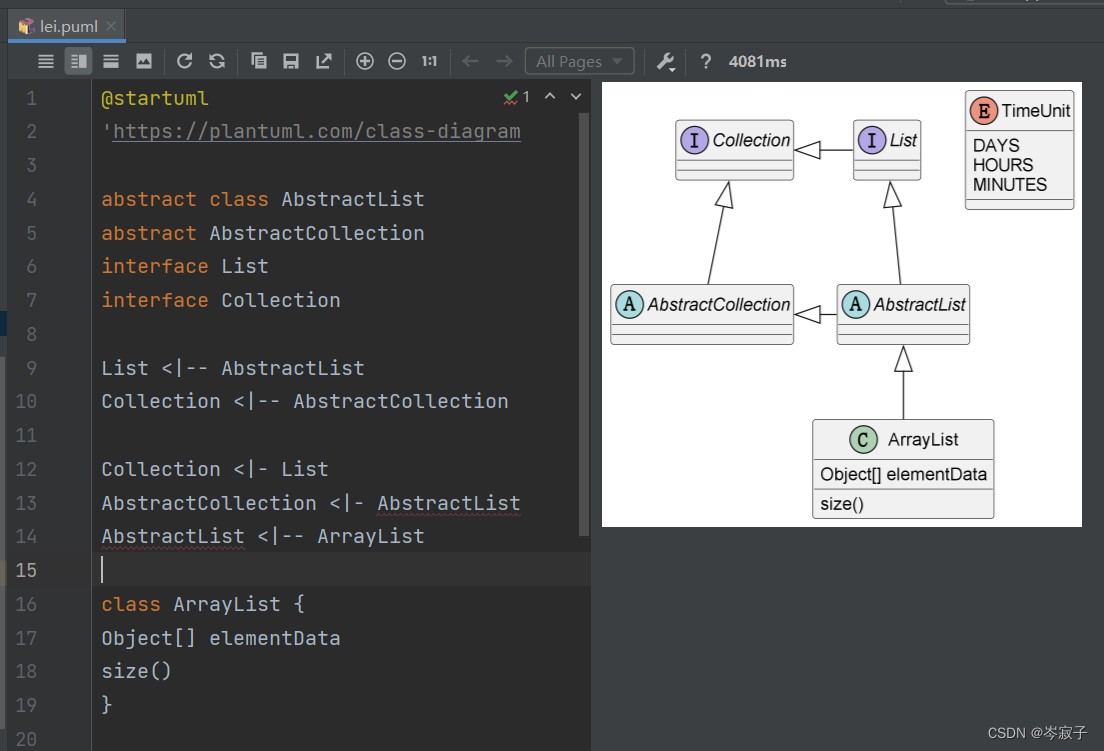

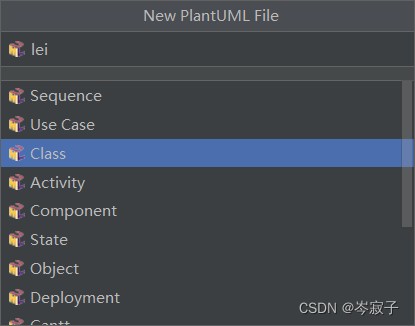

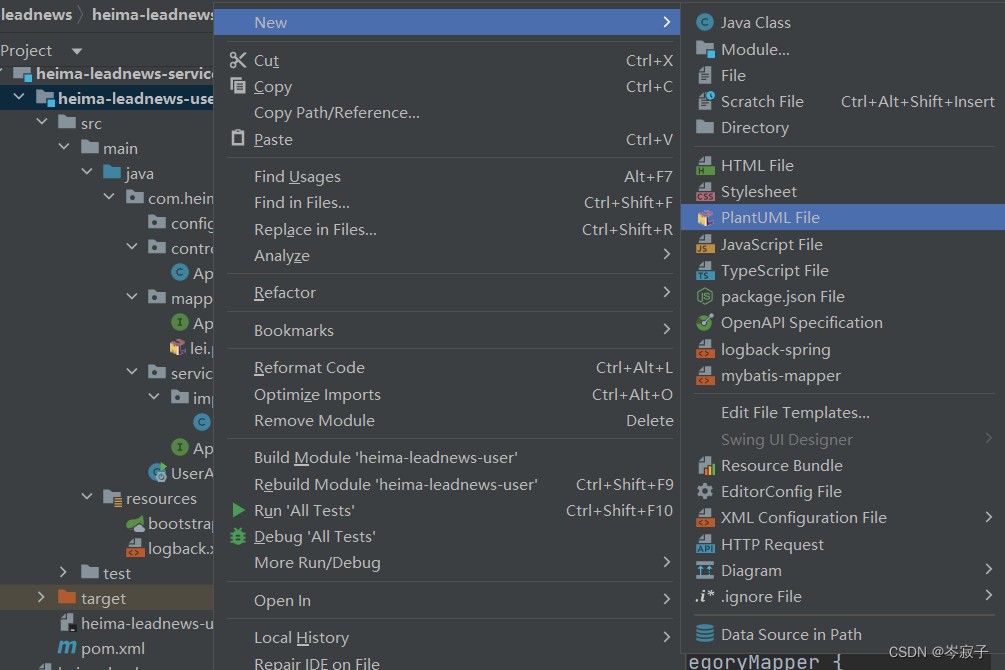

3.2 在任意目录下右键-->New-->PlantUML File，以类图为例，先点击“class”，意为要生成的是类图，再输入文件名，回车，puml文件会新建在该目录下，默认有puml代码。

四、PlantUML结合AI

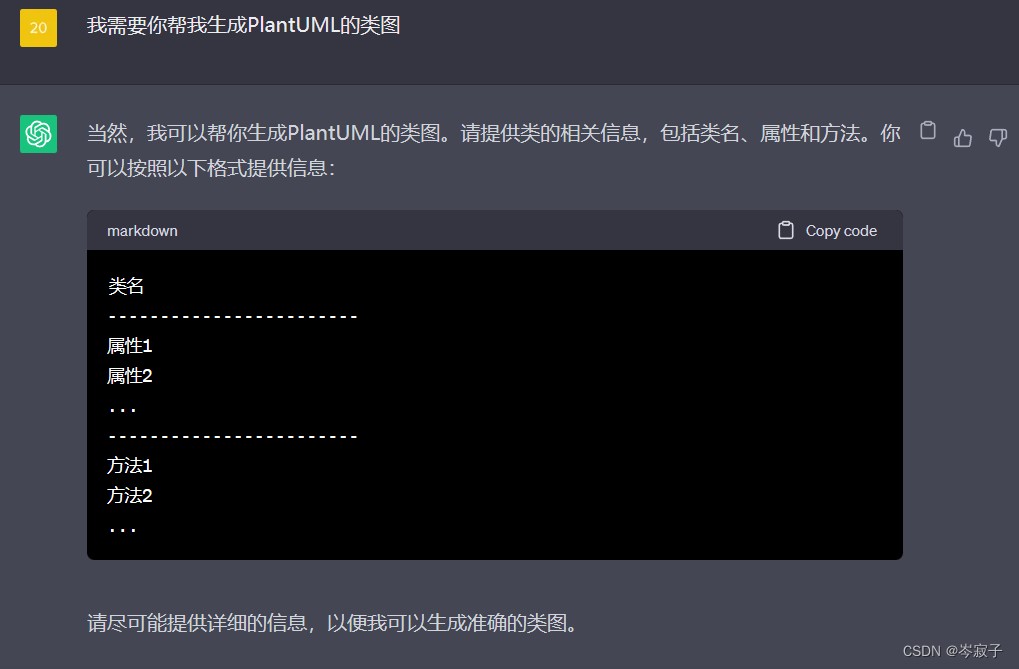

4.1 以ChatGPT为例生成puml代码。因为以类图为例，所以需要先告诉ChatGPT帮我们生成PlantUML的类图，再把整个功能或流程有关的类的信息发给ChatGPT，包括类名、属性和方法。

4.2 例如我发送给ChatGPT的类信息为：

分类推荐类：

• controller类：public class IndexController {
• 属性：private CategoryService categoryService;
• 方法：public ResultVO firstLevel()
• service接口类：public interface CategoryService {
• 方法：public ResultVO firstProductList();
• service实现类：public class CategoryServiceImpl implements CategoryService {
• 属性：private CategoryMapper categoryMapper;
• 方法：public ResultVO firstProductList()
• Mapper类：CategoryMapper

4.3ChatGPT生成的代码为：

@startuml

class IndexController {
    - categoryService: CategoryService
    + firstLevel(): ResultVO
}

interface CategoryService {
    + firstProductList(): ResultVO
}

class CategoryServiceImpl {
    - categoryMapper: CategoryMapper
    + firstProductList(): ResultVO
}

interface CategoryMapper {
    // ... mapper methods ...
}

class ResultVO {
    - code: int
    - msg: String
    - data: Object
}

IndexController --> CategoryService : categoryService
IndexController --> ResultVO
CategoryService --> ResultVO
CategoryServiceImpl ..|> CategoryService : implements
CategoryServiceImpl --> CategoryMapper : categoryMapper
CategoryServiceImpl --> ResultVO

@enduml

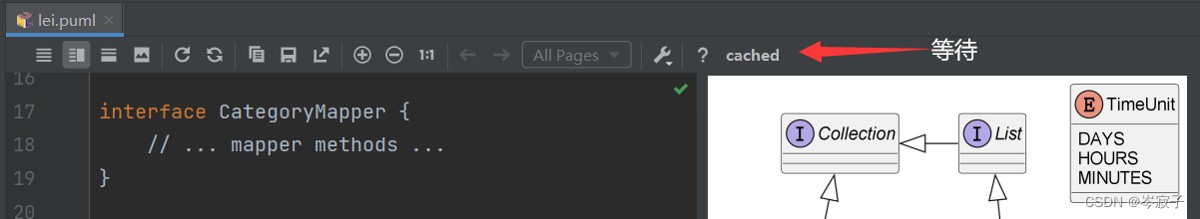

4.4 将其复制粘贴到puml文件中，等待自动生成UML类图，右键图片点击Save Diagram可将类图保存为png等多种格式。

总结

以上为个人经验，希望能给大家一个参考，也希望大家多多支持脚本之家。
