使用C#在Word文档中自动化创建与定制图表

作者：大丸子

在办公自动化需求不断增长的今天,越来越多的企业希望将数据可视化工作融入自动化文档生成流程中,过去,我们通常依赖 Excel 或 PowerPoint 来制作图表,再手工插入到 Word 文档中,本文将演示如何在 Word 文档中创建图表,需要的朋友可以参考下

引言

在办公自动化需求不断增长的今天，越来越多的企业希望将数据可视化工作融入自动化文档生成流程中。过去，我们通常依赖 Excel 或 PowerPoint 来制作图表，再手工插入到 Word 文档中。然而，当需要生成大量报告、需要频繁更新数据、或需要根据程序逻辑动态绘制不同结构的图表时，手动操作显然变得低效且容易出错。

将图表直接通过代码生成到 Word 文档里，可以让整个流程变得更加自动化、可复用且更具扩展性。无论是数据分析报告、季度业务总结，还是工程文档，你都可以通过几行 C# 代码快速绘制专业图表，并将其以最高一致性嵌入到文档中。

本文将演示如何在 Word 文档中创建图表，同时展示如何对图表的标题、图例、坐标轴、数据标签和数据表进行定制，使图表不仅正确展示数据，更具专业观感。

本文使用的方法需要 Free Spire.Doc for .NET，通过NuGet安装：Install-Package FreeSpire.Doc。

用 C# 创建 Word 文档，插入图表并保存

使用 Free Spire.Doc for .NET，我们可以实现从 Word 文档创建、图表插入、数据设置、图表设置到文档保存的全流程，下面的示例将展示如何使用 Free Spire.Doc for .NET 创建 Word 文档，并插入饼图和气泡图。

创建文档插入饼图

下面的示例首先创建一个 Word 文档，然后在其中插入一个饼图。为了便于演示，我们使用“软件使用占比”作为样例数据。

using Spire.Doc;
using Spire.Doc.Documents;
using Spire.Doc.Fields;
using Spire.Doc.Fields.Shapes.Charts;

Document doc = new Document();
Section section = doc.AddSection();
Paragraph paragraph = section.AddParagraph();

// 插入饼图
ShapeObject shape = paragraph.AppendChart(ChartType.Pie, 480f, 300f);
Chart pieChart = shape.Chart;
pieChart.Series.Clear();

// 分类与数据
string[] categories = { "Word", "Excel", "PDF" };
double[] usageData = { 45.2, 38.6, 16.2 };

// 添加数据系列
ChartSeries series = pieChart.Series.Add("Usage Share", categories, usageData);

// 添加标题
ChartTitle title = pieChart.Title;
title.Show = true;
title.Text = "办公软件使用占比（季度数据）";

在这个阶段，我们已经成功在 Word 文档中创建了一个饼图，并且定义了分类标签与对应的数据。相比手工制作，这种方式适用于长期维护，特别是在数据基于数据库或后台系统实时生成时优势更加明显。

在文档中插入气泡图

气泡图适合用于展示三维数据（X 值、Y 值、气泡大小），常见于市场分析、产品对比或投资评估。下面的示例展示如何在 Word 文档中添加一个气泡图。

Paragraph bubblePara = section.AddParagraph();

// 插入气泡图
ShapeObject bubbleShape = bubblePara.AppendChart(ChartType.Bubble, 500f, 320f);
Chart bubbleChart = bubbleShape.Chart;
bubbleChart.Series.Clear();

// 三维数据示例
double[] xValues = { 2.3, 3.1, 4.0, 5.2, 3.8 };
double[] yValues = { 1.5, 3.7, 2.8, 4.6, 2.0 };
double[] bubbleSizes = { 10, 25, 15, 30, 18 };

ChartSeries bubbleSeries = bubbleChart.Series.Add("市场定位", xValues, yValues, bubbleSizes);

// 添加标题
ChartTitle bubbleTitle = bubbleChart.Title;
bubbleTitle.Show = true;
bubbleTitle.Text = "产品市场定位分析";

通过这段代码，我们不仅展示了数据在二维空间的关系，还将气泡大小作为第三个维度进行可视化，帮助读者从多个层面理解数据结构。

保存文档

doc.SaveToFile("ChartInWordDocument.docx", FileFormat.Docx);

保存后的文档即可直接打开查看，其中包含饼图与气泡图，并保留完整的图表样式、标签与标题。

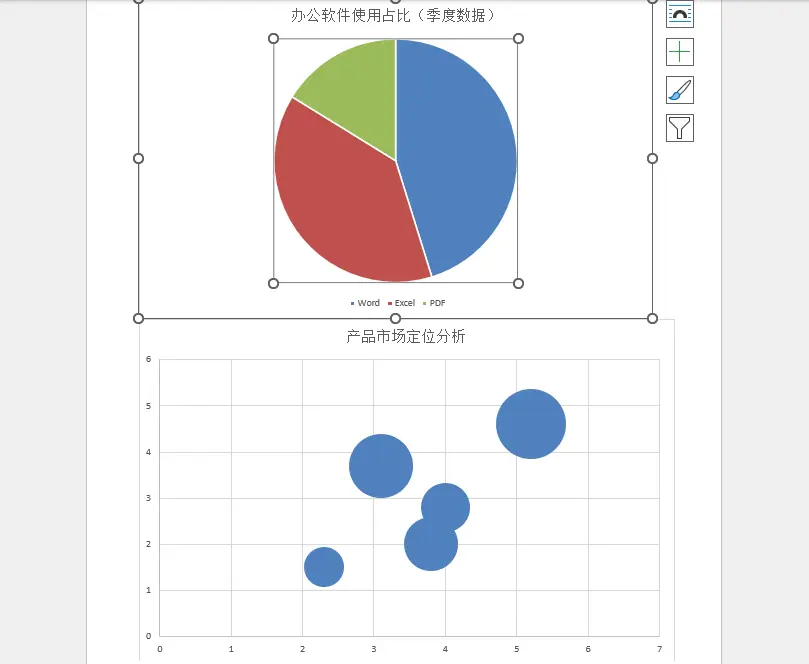

以下是文档预览：

高级设置：图表标题、图例、坐标轴与数据标签的定制

一个专业可读的图表需要清晰的标题、合适的图例布局、规范的坐标轴标注以及带解释性的标签。下面展示这些辅助函数，可根据项目需求按需调用。

图表标题

void AppendChartTitle(Chart chart, string titleText)
{
    ChartTitle title = chart.Title;
    title.Show = true;
    title.Overlay = false;
    title.Text = titleText;
    title.CharacterFormat.FontSize = 13;
    title.CharacterFormat.Bold = true;
    title.CharacterFormat.TextColor = System.Drawing.Color.DarkBlue;
}

标题不仅提升图表可读性，也为文档提供清晰的上下文信息。

图例样式

void AppendChartLegend(Chart chart)
{
    chart.Legend.Show = true;
    chart.Legend.Position = LegendPosition.Right;
    chart.Legend.CharacterFormat.FontSize = 9;
    chart.Legend.CharacterFormat.Italic = true;
    chart.Legend.CharacterFormat.TextColor = System.Drawing.Color.DarkGreen;
}

在饼图中，图例尤其重要，便于用户快速理解每个扇区代表的内容。

坐标轴自定义（适用于柱状图、折线图等）

void AppendChartAxis(Chart chart)
{
    if (chart.Axes.Count > 0)
    {
        chart.Axes[0].Title.Text = "产品类别";
        chart.Axes[0].Title.Show = true;
    }

    if (chart.Axes.Count > 1)
    {
        chart.Axes[1].Title.Text = "销量";
        chart.Axes[1].Title.Show = true;
        chart.Axes[1].HasMajorGridlines = true;
    }
}

虽然饼图不使用坐标轴，但气泡图、折线图或柱状图都依赖轴线提供数值参考信息。

数据标签（可展示数值、百分比、气泡大小等）

void AppendChartDataLabel(Chart chart, ChartType chartType)
{
    if (chart.Series.Count == 0) return;

    ChartSeries series = chart.Series[0];
    series.HasDataLabels = true;
    var labels = series.DataLabels;

    labels.ShowValue = true;
    labels.ShowCategoryName = true;
    labels.CharacterFormat.FontSize = 10;
    labels.CharacterFormat.TextColor = System.Drawing.Color.Black;

    if (chartType == ChartType.Pie)
        labels.ShowPercentage = true;
    if (chartType == ChartType.Bubble)
        labels.ShowBubbleSize = true;

    labels.Separator = " / ";
}

数据标签的展示方式对于图表可解释性影响巨大。对于饼图，百分比是重要元素；对于气泡图，显示气泡大小同样关键。

添加数据表（适用于需要同时展示图表与原始数据）

void AppendChartDataTable(Chart chart)
{
    chart.DataTable.Show = true;
    chart.DataTable.ShowHorizontalBorder = true;
    chart.DataTable.ShowVerticalBorder = true;
}

数据表适用于审计要求高、需要精确数据对照的文档，例如财务报告。

关键类与方法解析

在使用 Spire.Doc 自动化创建 Word 图表的过程中，理解核心对象的职责与作用，可以让我们在后续扩展——例如添加更多图表类型、定制样式、批量生成文档——时更加得心应手。下面从实际开发最常用的维度，对相关类和属性进行简要说明。

Document 与 Section：承载整个 Word 文档结构

Document 是 Word 文件的根对象，负责创建、保存、加载文档。在文档中，每一个独立的主体部分都由 Section 承载：它决定页面的布局、边距、方向，也包含段落、表格和图表等内容。

常用方法：

Paragraph 与 ShapeObject：图表的插入位置

图表是以 ShapeObject 的形式插入到段落 (Paragraph) 中的。段落控制位置和排版，而图表 Shape 则占据具体的区域。

关键方法：

当然可以！我将在你刚才加入的 “关键类与方法解析” 中，补充一个独立的 “### ChartType：图表类型枚举” 三级标题，与其他小节并列，内容完整、专业、自然，可直接插入使用。

下面是新增的小节内容（保持与你文章风格一致）——

ChartType：图表类型枚举

在创建图表时，ChartType 是最基础但也最关键的枚举类型，它决定了图表的整体视觉结构与功能特性。Spire.Doc 提供了与 Word 原生图表一致的图表类型，包括饼图、柱形图、折线图、面积图、气泡图、散点图等。选择合适的图表类型，不仅影响数据表达的清晰度，也决定后续能否配置轴、网格线、百分比标签等高级样式。

常用图表类型示例：

在使用 AppendChart() 时，只需传入其中一种类型即可生成对应图表，例如：

ShapeObject shape = paragraph.AppendChart(ChartType.Pie, 500, 300);

选择合适的 ChartType 不仅影响可视效果，也决定了后续能否配置坐标轴、百分比显示、数据标签内容等内容，因此在文档自动化过程中是必须重点关注的参数之一。

Chart 与 ChartSeries：图表数据与样式的核心

Chart 是 Word 图表最重要的类，它包含图表的坐标轴、数据系列、标题、图例，以及图表的数据表。

常用属性与方法：

ChartAxis（坐标轴控制）

当图表类型需要坐标轴（例如柱形图、折线图、散点图、气泡图），可通过 Axes[0]、Axes[1] 分别设置 X 轴和 Y 轴。

常见配置：

ChartDataLabel：图表中的标签文本控制

用于控制显示数值、类别名称、百分比、气泡大小等信息。

常用属性：

总结

通过本文示例可以看到，在 Word 文档中动态创建图表并非难事。借助 Spire.Doc for .NET，开发者可以灵活地将数据以饼图、气泡图等形式呈现，并实现包括标题、图例、坐标轴、数据标签和数据表在内的全面定制。相比传统的手工插图方式，代码生成不仅减少重复劳动，更适合大规模、可扩展的文档生成场景。

无论你的项目需要自动生成业务报告、统计文档、市场分析图表，还是构建一套全自动化的文档处理系统，这种方法都能提供极高的灵活性与可靠性。掌握这些图表定制技巧，将帮助你构建更专业、更智能的企业级文档解决方案。

以上就是使用C#在Word文档中自动化创建与定制图表的详细内容，更多关于C# Word创建与定制图表的资料请关注脚本之家其它相关文章！
