SpringBoot整合Canal全过程

作者:跪在镜子前喊帅

Canal是阿里巴巴开源的MySQL增量日志解析工具,通过模拟Slave协议实现数据订阅与消费,其架构包含EventParser、EventStore等模块,支持TCP、Kafka等多下游同步,具备非侵入性、准实时性和集群管理能力,适用于数据同步、缓存刷新等场景

前言

canal 是阿里巴巴旗下的一款开源项目,纯Java开发。

基于数据库增量日志解析,提供增量数据订阅&消费,目前主要支持了MySQL(也支持mariaDB)。

canal [kə’næl],译意为水道/管道/沟渠,主要用途是基于 MySQL 数据库增量日志解析,提供增量数据订阅和消费。

基于日志增量订阅和消费的业务包括

当前的 canal 支持源端 MySQL 版本包括 5.1.x , 5.5.x , 5.6.x , 5.7.x , 8.0.x

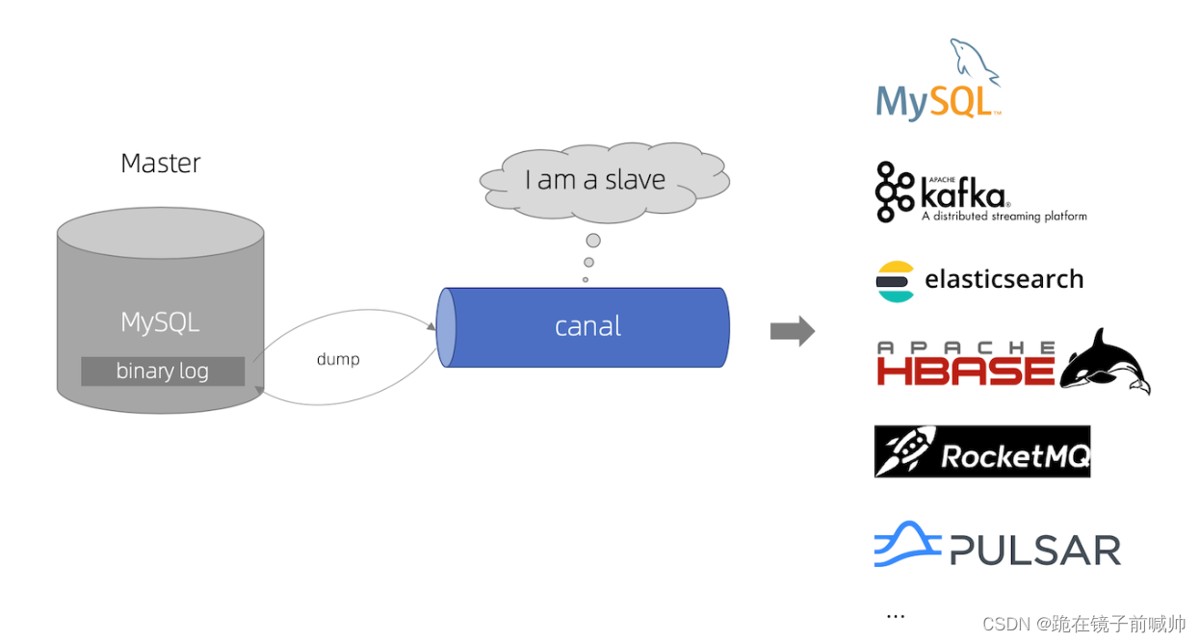

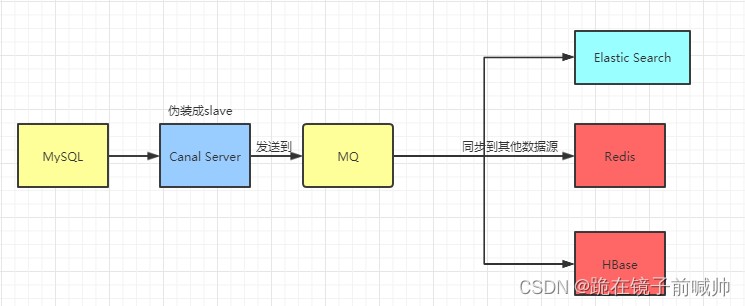

Canal工作原理

Canal工作原理

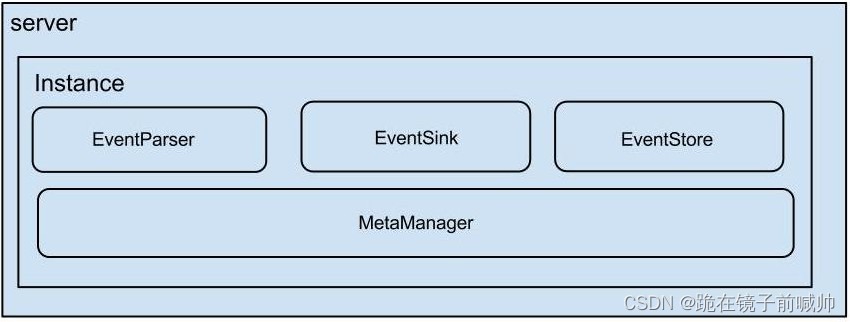

Canal架构

instance 下的子模块:

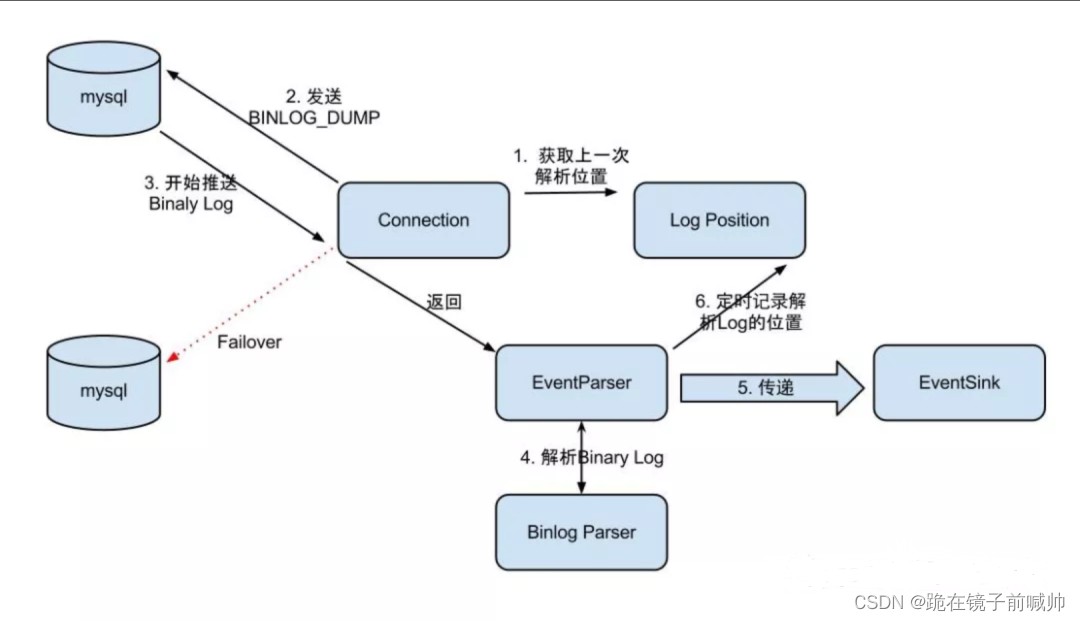

EventParser在向MySQL发送dump命令之前会先从Log Position中获取上次解析成功的位置(如果是第一次启动,则获取初始指定位置或者当前数据段binlog位点)。

mysql接受到dump命令后,由EventParser从mysql上pull binlog数据进行解析并传递给EventSink(传递给EventSink模块进行数据存储,是一个阻塞操作,直到存储成功 ),传送成功之后更新Log Position。

Message getWithoutAck(int batchSize),允许指定batchSize,一次可以获取多条,每次返回的对象为Message,包含的内容为:batch id[唯一标识]和entries[具体的数据对象]
void rollback(long batchId),顾名思义,回滚上次的get请求,重新获取数据。基于get获取的batchId进行提交,避免误操作
void ack(long batchId),顾名思议,确认已经消费成功,通知server删除数据。基于get获取的batchId进行提交,避免误操作

Canal环境搭建

准备

log-bin=mysql-bin     #binlog文件名
binlog_format=ROW     #选择row模式
server_id=1           #mysql实例id,不能和canal的slaveId重复

注意:针对阿里云 RDS for MySQL , 默认打开了 binlog , 并且账号默认具有 binlog dump 权限 , 不需要任何权限或者 binlog 设置,可以直接跳过这一步

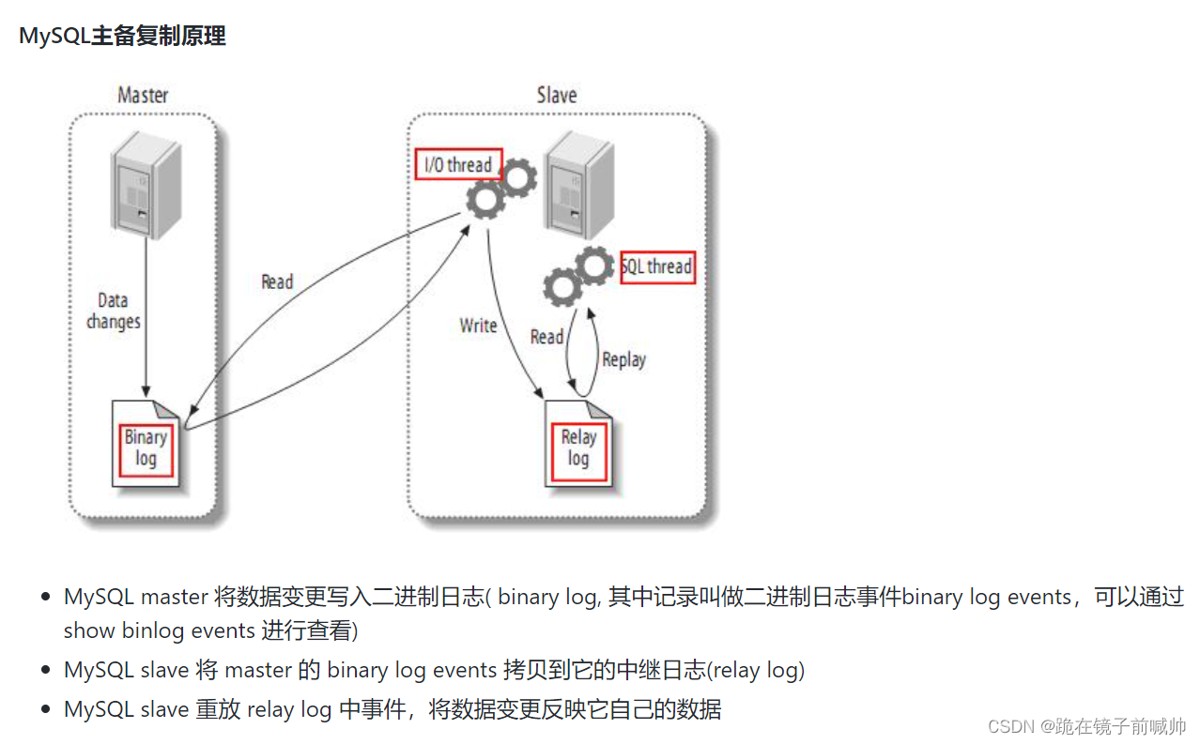

MySQL的binLog:

授权 canal 链接 MySQL 账号具有作为 MySQL slave 的权限, 如果已有账户可直接 grant

CREATE USER canal IDENTIFIED BY 'canal';
GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'canal'@'%';
-- GRANT ALL PRIVILEGES ON *.* TO 'canal'@'%' ;
FLUSH PRIVILEGES;

启动

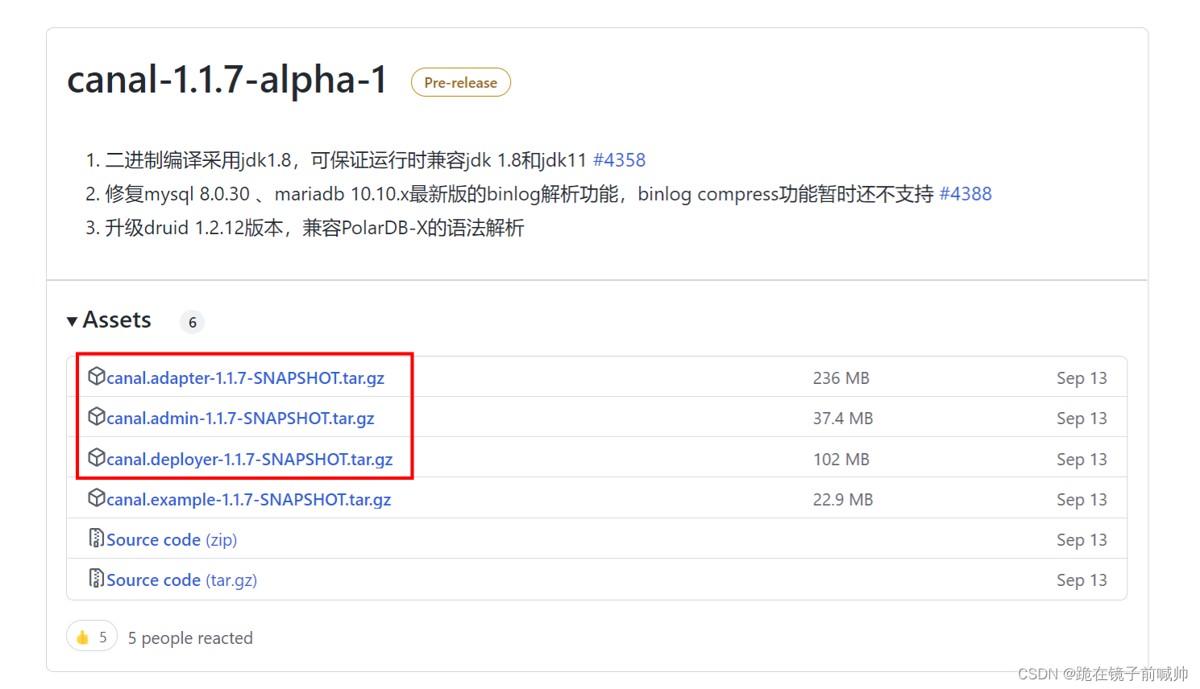

1、下载 canal, 访问 release 页面 , 选择需要的包下载, 如以 1.0.17 版本为例

canal-adapter(canal-client)

canal-admin

canal-deployer(canal-server)

2、配置修改,修改conf/example/instance.properties配置文件

#################################################
## mysql serverId , v1.0.26+ will autoGen
# mysql 集群配置中的serverId概念,需要保证和当前mysql集群中id唯一 (v1.1.x版本之后canal会自动生成,不需要手工指定)
canal.instance.mysql.slaveId=1212

# enable gtid use true/false
# 是否启用mysql gtid的订阅模式
canal.instance.gtidon=false

# position info
# mysql 主库链接地址
canal.instance.master.address=127.0.0.1:3306
# mysql 主库链接时起始的binlog文件
canal.instance.master.journal.name=
# mysql 主库链接时起始的binlog偏移量
canal.instance.master.position=
# mysql 主库链接时起始的binlog的时间戳
canal.instance.master.timestamp=
# mysql 主库链接时对应的gtid位点
canal.instance.master.gtid=

# rds oss binlog
canal.instance.rds.accesskey=
canal.instance.rds.secretkey=
# aliyun rds 对应的实例id信息(如果不需要在本地binlog超过18小时被清理后自动下载oss上的binlog,可以忽略该值)
canal.instance.rds.instanceId=

# table meta tsdb info
canal.instance.tsdb.enable=true
#canal.instance.tsdb.url=jdbc:mysql://127.0.0.1:3306/canal_tsdb
#canal.instance.tsdb.dbUsername=canal
#canal.instance.tsdb.dbPassword=canal

#canal.instance.standby.address =
#canal.instance.standby.journal.name =
#canal.instance.standby.position =
#canal.instance.standby.timestamp =
#canal.instance.standby.gtid=

# username/password
# mysql 数据库帐号
canal.instance.dbUsername=canal
# mysql 数据库密码
canal.instance.dbPassword=canal
# mysql 数据解析编码,代表数据库的编码方式对应到 java 中的编码类型,比如 UTF-8,GBK , ISO-8859-1
canal.instance.connectionCharset = UTF-8
# enable druid Decrypt database password
canal.instance.enableDruid=false
#canal.instance.pwdPublicKey=MFwwDQYJKoZIhvcNAQEBBQADSwAwSAJBALK4BUxdDltRRE5/zXpVEVPUgunvscYFtEip3pmLlhrWpacX7y7GCMo2/JM6LeHmiiNdH1FWgGCpUfircSwlWKUCAwEAAQ==

# table regex
# mysql 数据解析关注的表,Perl正则表达式,多个正则之间以逗号(,)分隔,转义符需要双斜杠(\\)
# 注意:此过滤条件只针对row模式的数据有效(ps. mixed/statement因为不解析sql,所以无法准确提取tableName进行过滤)
canal.instance.filter.regex=.*\\..*
# table black regex
# mysql 数据解析表的黑名单,表达式规则见白名单的规则
canal.instance.filter.black.regex=mysql\\.slave_.*
# table field filter(format: schema1.tableName1:field1/field2,schema2.tableName2:field1/field2)
#canal.instance.filter.field=test1.t_product:id/subject/keywords,test2.t_company:id/name/contact/ch
# table field black filter(format: schema1.tableName1:field1/field2,schema2.tableName2:field1/field2)
#canal.instance.filter.black.field=test1.t_product:subject/product_image,test2.t_company:id/name/contact/ch

# mq config
canal.mq.topic=yang
# dynamic topic route by schema or table regex
#canal.mq.dynamicTopic=mytest1.user,topic2:mytest2\\..*,.*\\..*
canal.mq.partition=0
# hash partition config
#canal.mq.enableDynamicQueuePartition=false
#canal.mq.partitionsNum=3
#canal.mq.dynamicTopicPartitionNum=test.*:4,mycanal:6
#canal.mq.partitionHash=test.table:id^name,.*\\..*
#################################################

#如果系统是1个 cpu,需要将 canal.instance.parser.parallel 设置为 false

常见的匹配规则:

3、sh bin/startup.sh(win下是运行 startup.bat)

工程搭建

修改pom.xml,添加依赖

# 服务端口
server.port=10000
# 服务名
spring.application.name=canal-client
# 环境设置:dev、test、prod
spring.profiles.active=dev
# mysql数据库连接
spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driver
spring.datasource.url=jdbc:mysql://localhost:3306/yang?useUnicode=true&characterEncoding=utf-8&autoReconnect=true&failOverReadOnly=false&useSSL=true&zeroDateTimeBehavior=convertToNull&allowMultiQueries=true&serverTimezone=UTC
spring.datasource.username=root
spring.datasource.password=root

# 监听样例使用
# canal.client.instances.example.host=127.0.0.1
# canal.client.instances.example.port=11111

canal 依赖

<dependency>
    <groupId>com.alibaba.otter</groupId>
    <artifactId>canal.client</artifactId>
    <version>1.1.0</version>
</dependency>

其他依赖(用则添加)

<dependency>
    <groupId>commons-dbutils</groupId>
    <artifactId>commons-dbutils</artifactId>
    <version>1.7</version>
</dependency>

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-jdbc</artifactId>
</dependency>

<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>8.0.17</version>
</dependency>

编写canal自定义客户端类(也可以使用canal-adapter)

官网样例

package com.example.canal.yang;

import com.alibaba.otter.canal.client.CanalConnector;
import com.alibaba.otter.canal.client.CanalConnectors;
import com.alibaba.otter.canal.protocol.CanalEntry.*;
import com.alibaba.otter.canal.protocol.Message;
import org.springframework.stereotype.Component;
import java.net.InetSocketAddress;
import java.util.List;

@Component
public class CanalClient {

    private final static int BATCH_SIZE = 1000;

    /**
     * @Description: canal 客户端
     * @Author: yangjj_tc
     * @Date: 2022/11/11 11:38
     */
    public void run() throws Exception {
        // 创建链接
        CanalConnector connector =
            CanalConnectors.newSingleConnector(new InetSocketAddress("127.0.0.1", 11111), "example", "canal", "canal");
        try {
            // 打开连接
            connector.connect();
            // 订阅数据库表,来覆盖服务端初始化时的设置
            connector.subscribe(".*\..*");
            // 回滚到未进行ack的地方,下次fetch的时候,可以从最后一个没有ack的地方开始拿
            connector.rollback();
            while (true) {
                // 获取指定数量的数据
                Message message = connector.getWithoutAck(BATCH_SIZE);
                // 获取批量ID
                long batchId = message.getId();
                // 获取批量的数量
                int size = message.getEntries().size();
                // 如果没有数据
                if (batchId == -1 || size == 0) {
                    try {
                        // 线程休眠2秒
                        Thread.sleep(2000);
                    } catch (InterruptedException e) {
                        e.printStackTrace();
                    }
                } else {
                    // 如果有数据,处理数据
                    printEntry(message.getEntries());
                }
                // 进行 batch id 的确认
                connector.ack(batchId);
            }
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            connector.disconnect();
        }
    }

    /**
     * @Description: canal server 解析binlog获得的实体类信息
     * @Author: yangjj_tc
     * @Date: 2022/11/11 11:37
     */
    private static void printEntry(List<Entry> entrys) {
        for (Entry entry : entrys) {
            if (entry.getEntryType() == EntryType.TRANSACTIONBEGIN
                || entry.getEntryType() == EntryType.TRANSACTIONEND) {
                // 开启/关闭事务的实体类型,跳过
                continue;
            }
            // RowChange对象,包含了一行数据变化的所有特征
            RowChange rowChage;
            try {
                rowChage = RowChange.parseFrom(entry.getStoreValue());
            } catch (Exception e) {
                throw new RuntimeException("ERROR ## parser of eromanga-event has an error , data:" + entry.toString(),
                    e);
            }
            // 获取操作类型:insert/update/delete类型
            EventType eventType = rowChage.getEventType();
            // 打印Header信息

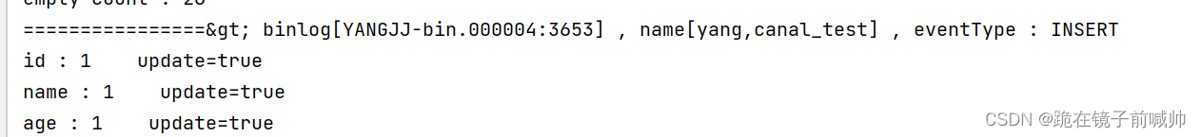

            System.out.println(String.format("================》; binlog[%s:%s] , name[%s,%s] , eventType : %s",
                entry.getHeader().getLogfileName(), entry.getHeader().getLogfileOffset(),
                entry.getHeader().getSchemaName(), entry.getHeader().getTableName(), eventType));
            // 判断是否是DDL语句
            if (rowChage.getIsDdl()) {
                System.out.println("================》;isDdl: true,sql:" + rowChage.getSql());
            }
            // 获取RowChange对象里的每一行数据,打印出来
            for (RowData rowData : rowChage.getRowDatasList()) {
                // 如果是删除语句
                if (eventType == EventType.DELETE) {
                    printColumn(rowData.getBeforeColumnsList());
                    // 如果是新增语句
                } else if (eventType == EventType.INSERT) {
                    printColumn(rowData.getAfterColumnsList());
                    // 如果是更新的语句
                } else {
                    // 变更前的数据
                    System.out.println("------->; before");
                    printColumn(rowData.getBeforeColumnsList());
                    // 变更后的数据
                    System.out.println("------->; after");
                    printColumn(rowData.getAfterColumnsList());
                }
            }
        }
    }

    private static void printColumn(List<Column> columns) {
        for (Column column : columns) {
            System.out.println(column.getName() + " : " + column.getValue() + "    update=" + column.getUpdated());
        }
    }
}

表数据同步样例

package com.example.canal.yang;

import com.alibaba.otter.canal.client.CanalConnector;
import com.alibaba.otter.canal.client.CanalConnectors;
import com.alibaba.otter.canal.protocol.CanalEntry.*;
import com.alibaba.otter.canal.protocol.Message;
import com.google.protobuf.InvalidProtocolBufferException;
import org.apache.commons.dbutils.DbUtils;
import org.apache.commons.dbutils.QueryRunner;
import org.springframework.stereotype.Component;
import javax.annotation.Resource;
import javax.sql.DataSource;
import java.net.InetSocketAddress;
import java.sql.Connection;
import java.sql.SQLException;
import java.util.List;
import java.util.Queue;
import java.util.concurrent.ConcurrentLinkedQueue;

@Component
public class CanalClient {
    private Queue<String> SQL_QUEUE = new ConcurrentLinkedQueue<>();
    @Resource
    private DataSource dataSource;

    public void run() {
        CanalConnector connector =
            CanalConnectors.newSingleConnector(new InetSocketAddress("127.0.0.1", 11111), "example", "", "");
        int batchSize = 1000;
        try {
            connector.connect();
            connector.subscribe("canal.canal_test");
            connector.rollback();
            try {
                while (true) {
                    Message message = connector.getWithoutAck(batchSize);
                    long batchId = message.getId();
                    int size = message.getEntries().size();
                    if (batchId == -1 || size == 0) {
                        Thread.sleep(1000);
                    } else {
                        dataHandle(message.getEntries());
                    }
                    connector.ack(batchId);
                    if (SQL_QUEUE.size() >= 1) {
                        executeQueueSql();
                    }
                }
            } catch (InterruptedException e) {
                e.printStackTrace();
            } catch (InvalidProtocolBufferException e) {
                e.printStackTrace();
            }
        } finally {
            connector.disconnect();
        }
    }

    private void dataHandle(List<Entry> entrys) throws InvalidProtocolBufferException {
        for (Entry entry : entrys) {
            if (EntryType.ROWDATA == entry.getEntryType()) {
                RowChange rowChange = RowChange.parseFrom(entry.getStoreValue());
                EventType eventType = rowChange.getEventType();
                if (eventType == EventType.DELETE) {
                    saveDeleteSql(entry);
                } else if (eventType == EventType.UPDATE) {
                    saveUpdateSql(entry);
                } else if (eventType == EventType.INSERT) {
                    saveInsertSql(entry);
                }
            }
        }
    }

    private void saveDeleteSql(Entry entry) {
        try {
            RowChange rowChange = RowChange.parseFrom(entry.getStoreValue());
            List<RowData> rowDatasList = rowChange.getRowDatasList();
            for (RowData rowData : rowDatasList) {
                List<Column> columnList = rowData.getBeforeColumnsList();
                StringBuffer sql = new StringBuffer("delete from " + entry.getHeader().getTableName() + " where ");
                for (Column column : columnList) {
                    if (column.getIsKey()) {
                        // 暂时只支持单一主键
                        sql.append(column.getName() + "=" + column.getValue());
                        break;
                    }
                }
                SQL_QUEUE.add(sql.toString());
            }
        } catch (InvalidProtocolBufferException e) {
            e.printStackTrace();
        }
    }

    private void saveUpdateSql(Entry entry) {
        try {
            RowChange rowChange = RowChange.parseFrom(entry.getStoreValue());
            List<RowData> rowDatasList = rowChange.getRowDatasList();
            for (RowData rowData : rowDatasList) {
                List<Column> newColumnList = rowData.getAfterColumnsList();
                StringBuffer sql = new StringBuffer("update " + entry.getHeader().getTableName() + " set ");
                for (int i = 0; i < newColumnList.size(); i++) {
                    sql.append(" " + newColumnList.get(i).getName() + " = '" + newColumnList.get(i).getValue() + "'");
                    if (i != newColumnList.size() - 1) {
                        sql.append(",");
                    }
                }
                sql.append(" where ");
                List<Column> oldColumnList = rowData.getBeforeColumnsList();
                for (Column column : oldColumnList) {
                    if (column.getIsKey()) {
                        // 暂时只支持单一主键
                        sql.append(column.getName() + "=" + column.getValue());
                        break;
                    }
                }
                SQL_QUEUE.add(sql.toString());
            }
        } catch (InvalidProtocolBufferException e) {
            e.printStackTrace();
        }
    }

    private void saveInsertSql(Entry entry) {
        try {
            RowChange rowChange = RowChange.parseFrom(entry.getStoreValue());
            List<RowData> rowDatasList = rowChange.getRowDatasList();
            for (RowData rowData : rowDatasList) {
                List<Column> columnList = rowData.getAfterColumnsList();
                StringBuffer sql = new StringBuffer("insert into " + entry.getHeader().getTableName() + " (");
                for (int i = 0; i < columnList.size(); i++) {
                    sql.append(columnList.get(i).getName());
                    if (i != columnList.size() - 1) {
                        sql.append(",");
                    }
                }
                sql.append(") VALUES (");
                for (int i = 0; i < columnList.size(); i++) {
                    sql.append("'" + columnList.get(i).getValue() + "'");
                    if (i != columnList.size() - 1) {
                        sql.append(",");
                    }
                }
                sql.append(")");
                SQL_QUEUE.add(sql.toString());
            }
        } catch (InvalidProtocolBufferException e) {
            e.printStackTrace();
        }
    }

    public void executeQueueSql() {
        int size = SQL_QUEUE.size();
        for (int i = 0; i < size; i++) {
            String sql = SQL_QUEUE.poll();
            System.out.println("[sql]----> " + sql);
            this.execute(sql.toString());
        }
    }

    public void execute(String sql) {
        Connection con = null;
        try {
            if (null == sql)
                return;
            con = dataSource.getConnection();
            QueryRunner qr = new QueryRunner();
            int row = qr.execute(con, sql);
            System.out.println("update: " + row);
        } catch (SQLException e) {
            e.printStackTrace();
        } finally {
            DbUtils.closeQuietly(con);
        }
    }

}

注解监听样例(依赖下载不下来用这个导入到项目)

<dependency>
    <groupId>com.xpand</groupId>
    <artifactId>starter-canal</artifactId>
    <version>0.0.1-SNAPSHOT</version>
</dependency>
package com.example.canal.yang;

import com.alibaba.otter.canal.protocol.CanalEntry;
import com.xpand.starter.canal.annotation.*;

@CanalEventListener
public class CanalDataEventListener {

    /**
     * @Description: 增加数据监听
     * @Author: yangjj_tc
     * @Date: 2022/11/11 15:16
     */
    @InsertListenPoint
    public void onEventInsert(CanalEntry.EventType eventType, CanalEntry.RowData rowData) {
        rowData.getAfterColumnsList()
            .forEach((c) -> System.out.println("By--Annotation: " + c.getName() + " ::   " + c.getValue()));
    }

    /**
     * @Description: 修改数据监听
     * @Author: yangjj_tc
     * @Date: 2022/11/11 15:17
     */
    @UpdateListenPoint
    public void onEventUpdate(CanalEntry.RowData rowData) {
        System.out.println("UpdateListenPoint");
        rowData.getAfterColumnsList()
            .forEach((c) -> System.out.println("By--Annotation: " + c.getName() + " ::   " + c.getValue()));
    }

    /**
     * @Description: 删除数据监听
     * @Author: yangjj_tc
     * @Date: 2022/11/11 15:17
     */
    @DeleteListenPoint
    public void onEventDelete(CanalEntry.EventType eventType) {
        System.out.println("DeleteListenPoint");
    }

    /**
     * @Description: 自定义数据监听
     * @Author: yangjj_tc
     * @Date: 2022/11/11 15:18
     */
    @ListenPoint(destination = "example", schema = "canal", table = {"canal_test", "tb_order"},
        eventType = CanalEntry.EventType.UPDATE)
    public void onEventCustomUpdate(CanalEntry.EventType eventType, CanalEntry.RowData rowData) {
        System.err.println("DeleteListenPoint");
        rowData.getAfterColumnsList()
            .forEach((c) -> System.out.println("By--Annotation: " + c.getName() + " ::   " + c.getValue()));
    }

    @ListenPoint(destination = "example", schema = "canal", // 所要监听的数据库名
        table = {"canal_test"}, // 所要监听的数据库表名
        eventType = {CanalEntry.EventType.UPDATE, CanalEntry.EventType.INSERT, CanalEntry.EventType.DELETE})
    public void onEventCustomUpdateForTbUser(CanalEntry.EventType eventType, CanalEntry.RowData rowData) {
        getChangeValue(eventType, rowData);
    }

    public static void getChangeValue(CanalEntry.EventType eventType, CanalEntry.RowData rowData) {
        if (eventType == CanalEntry.EventType.DELETE) {
            rowData.getBeforeColumnsList().forEach(column -> {
                // 获取删除前的数据
                System.out.println(column.getName() + " == " + column.getValue());
            });
        } else {
            rowData.getBeforeColumnsList().forEach(column -> {
                // 打印改变前的字段名和值
                System.out.println(column.getName() + " == " + column.getValue());
            });

            rowData.getAfterColumnsList().forEach(column -> {
                // 打印改变后的字段名和值
                System.out.println(column.getName() + " == " + column.getValue());
            });
        }
    }
}

开始测试,首先启动MySQL、Canal Server,还有刚刚写的Spring Boot项目。然后创建表:

DROP TABLE IF EXISTS `canal_test`;
CREATE TABLE `canal_test`  (
  `id` int NOT NULL,
  `name` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_0900_ai_ci NOT NULL,
  `age` int NOT NULL,
  PRIMARY KEY (`id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_0900_ai_ci ROW_FORMAT = Dynamic;

如果新增一条数据到表中:

INSERT INTO `yang`.`canal_test` (`id`, `name`, `age`) VALUES (1, '1', 1);

总结

canal的好处在于对业务代码没有侵入,因为是基于监听binlog日志去进行同步数据的。实时性也能做到准实时,其实是很多企业一种比较常见的数据同步的方案。

通过上面的学习之后,我们应该都明白canal是什么,它的原理,还有用法。实际上这仅仅只是入门,实际项目我们是配置MQ模式,配合RocketMQ或者Kafka,canal会把数据发送到MQ的topic中,然后通过消息队列的消费者进行处理。

Canal的部署也是支持集群的,需要配合ZooKeeper进行集群管理。

Canal还有一个简单的Web管理界面。

以上为个人经验,希望能给大家一个参考,也希望大家多多支持脚本之家。

您可能感兴趣的文章:
阅读全文
