Java工作流实现与实践步骤(最新)

2025-09-10 10:55:45 作者：XU美伢

本文详细探讨了如何使用Java实现工作流,包括基本要素、流行框架（如jbpm、Activiti、jWorkFlow）和实现步骤,本文结合实例代码给大家介绍的非常详细,对大家的学习或工作具有一定的参考借鉴价值,需要的朋友参考下吧

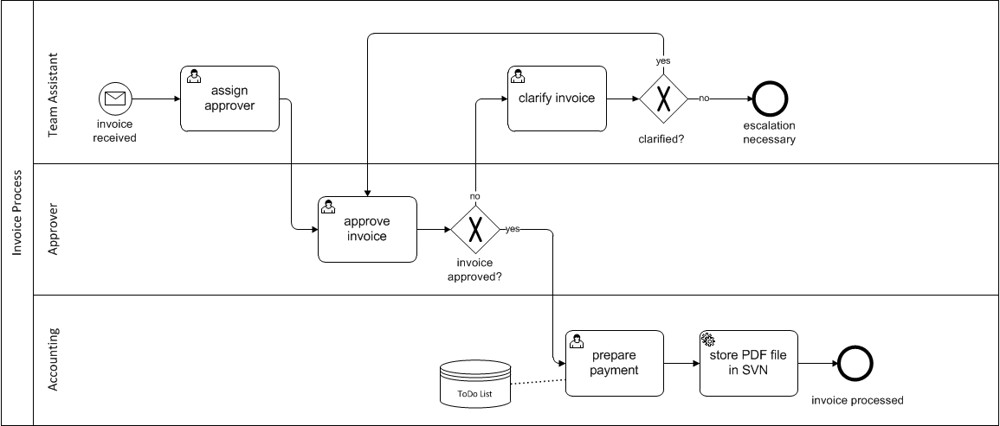

工作流(Workflow)的核心是通过计算机技术对业务流程进行自动化管理,从而提高效率、减少人为错误,并确保任务按照预定义的规则和顺序执行。

简介：Java在工作流自动化领域的应用广泛，本文详细探讨了如何使用Java实现工作流，包括基本要素、流行框架（如jbpm、Activiti、jWorkFlow）和实现步骤。我们将深入到具体的实现代码以及工作流数据存储，帮助开发者通过编程提升工作流的业务流程管理能力。

1. 工作流系统基本要素

在构建一个有效的工作流系统时，理解其基本要素是至关重要的。工作流系统不仅仅是一系列任务的自动化执行，它还包括人与人之间的交互、任务的调度与执行、状态的跟踪和管理，以及对异常情况的处理。

1.1 工作流系统的定义与目的

工作流系统是一套完整的流程自动化解决方案，它可以帮助企业高效地管理和执行业务流程。其目的是通过自动化的任务分配和监控机制，减少人为错误，提高业务处理速度，并增强业务流程的可管理性和可预测性。

1.2 核心组件

工作流系统的核心组件包括工作流引擎、任务管理、角色权限管理、状态跟踪和监控组件。工作流引擎是系统的中枢，负责处理流程定义、实例化和执行；任务管理关注任务的分配与执行；角色权限管理确保安全性和合规性；状态跟踪和监控组件提供对流程状态的洞察和实时反馈。

1.3 工作流系统的优势

部署工作流系统可以带来多方面的优势，如提高生产力、缩短项目交付时间、改善客户满意度、增强业务透明度和提升资源利用效率。通过减少重复工作和手动干预，企业可以将资源重新分配到更加战略性的任务上。

通过下一章节的深入探讨，我们将详细了解Java工作流实现技术的要点，这些技术是构建可靠工作流系统的基础。

2. Java工作流实现技术要点

Java工作流技术是构建企业级应用的重要组成部分，它涉及到工作流引擎的选择与配置、工作流模型的设计与建模、以及角色、权限与安全等方面。在本章节中，我们将深入探讨Java工作流实现的技术要点，帮助开发者在不同的应用场景中做出合理的决策和技术选择。

2.1 工作流引擎的选择与配置

2.1.1 引擎的核心功能和选择标准

工作流引擎是工作流系统的核心，它负责执行工作流定义中的任务和流程控制。选择一个合适的工作流引擎是实现工作流应用的前提条件。核心功能包括流程的定义和管理、任务的调度、执行状态的监控、权限控制等。选择工作流引擎时，需考虑以下标准：

可扩展性 ：引擎是否支持扩展，以便适应复杂的业务流程。
稳定性和性能 ：引擎在高负载下的稳定性和响应速度。
易用性 ：引擎是否容易集成，是否提供友好的API和文档。
社区支持 ：社区是否活跃，是否有足够的资源和支持解决遇到的问题。

2.1.2 引擎的安装与初步配置

安装和配置工作流引擎是启动工作流项目的第一步。以Activiti为例，以下是一个基本的安装和配置流程：

下载Activiti ：从官方网站下载Activiti的最新版本。
添加依赖 ：将下载的activiti-engine.jar添加到你的项目依赖中。
数据库配置 ：配置数据库连接，确保Activiti可以正确连接到数据库。
流程定义加载 ：将编写的流程定义XML文件部署到引擎中。

// 示例代码：加载Activiti流程定义
ProcessEngine processEngine = ProcessEngineConfiguration
                                .createStandaloneProcessEngineConfiguration()
                                .buildProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
DeploymentBuilder deployment = repositoryService.createDeployment();
// 添加流程定义文件到部署构建器
deploymentaddClasspathResource("processes/leave-application.bpmn20.xml");
// 部署流程定义并激活
deployment.activate();

2.2 工作流模型的设计与建模

2.2.1 工作流模型的理论基础

工作流模型设计是根据实际业务流程抽象而成的模型。它涉及流程的启动、执行、监控以及结束等环节。理论基础包括：

活动：业务流程中的操作或步骤。
转换：活动之间的流转关系。
网关：控制流程的分支和合并。
事件：触发流程开始或结束的动作。

理论模型的建立，有利于后续流程的定义、优化和维护。

2.2.2 模型构建工具与实践

选择合适的工具来构建工作流模型至关重要。常用的工具有Activiti Designer、jBPM Designer等。以下是使用Activiti Designer构建模型的实践步骤：

打开Activiti Designer ，创建一个新项目。
设计流程图 ，使用工具箱中的元素拖拽到设计区域。
配置属性 ，为每个元素设置详细的属性，如任务的负责人。
保存并部署 ：将设计的流程图保存并部署到工作流引擎中。

<!-- 示例代码：简单的BPMN2.0流程定义 -->
<bpmn2:process id="simpleProcess" name="SimpleProcess">
    <bpmn2:startEvent id="startEvent"/>
    <bpmn2:sequenceFlow sourceRef="startEvent" targetRef="userTask" />
    <bpmn2:userTask id="userTask" name="审批任务">
        <bpmn2:extensionElements>
            <activiti:assignee>approver</activiti:assignee>
        </bpmn2:extensionElements>
    </bpmn2:userTask>
    <bpmn2:sequenceFlow sourceRef="userTask" targetRef="endEvent" />
    <bpmn2:endEvent id="endEvent"/>
</bpmn2:process>

2.3 工作流中的角色、权限与安全

2.3.1 角色与权限模型的构建

角色与权限是保证工作流安全的关键组成部分。它们保证了只有被授权的用户才能访问和操作特定的工作流资源。在设计角色与权限模型时，一般采用角色基础的访问控制(RBAC)模型，具体步骤包括：

定义角色 ：根据业务需要定义不同的角色，如经理、员工等。
分配权限 ：为每个角色分配相应的操作权限。
角色与用户关联 ：将角色分配给具体的用户。

2.3.2 安全机制的实现与优化

在实现工作流安全机制时，需要考虑数据保护、操作审计、访问控制等方面。实现方式通常包括：

认证与授权 ：确保用户身份验证，并对其行为进行授权。
操作审计 ：记录工作流中的关键操作，便于后续审计和问题追踪。
加密技术 ：对敏感数据进行加密处理，保证数据传输和存储的安全。

// 示例代码：实现基于角色的访问控制
SecurityManager securityManager = processEngineConfiguration.getCommandExecutorTxRequired().execute(new GetCommand<SecurityManager>() {
    @Override
    public SecurityManager execute(CommandContext commandContext) {
        return commandContext.getSecurityManager();
    }
});
// 获取当前用户的角色信息
String[] groups = securityManager.getGroupIdsOfUser("currentUserId");

通过以上章节内容的展开，我们对Java工作流实现的技术要点进行了全面的介绍和分析。下一章节将围绕流程定义与实例化展开讨论，继续深入探讨工作流技术的其他关键方面。

3. 流程定义与实例化

3.1 流程定义的XML规范

XML在流程定义中的应用

XML（Extensible Markup Language）是可扩展标记语言，它被广泛应用于工作流定义中，用于表示业务流程的结构化信息。在工作流系统中，XML的可读性和易编辑性，使得它成为定义业务流程的强大工具。XML文档通过其层次结构和元素标签，能够清晰地描述复杂的流程逻辑。

工作流的XML规范定义了流程的节点、转换条件、执行的活动以及与其他系统交互的方式等信息。例如，在BPMN（Business Process Model and Notation）中，一个简单的任务可以被描述为一个 <task> 元素，而流程中的流转条件则可能被定义为 <sequenceFlow> 元素。这样的结构不仅使得流程易于理解，而且方便了自动化工具的解析和执行。

常见流程定义的XML结构实例

下面是一个简单的流程定义XML示例，它使用了BPMN 2.0标准定义了一个审批流程：

<bpmn2:process id="approvalProcess" name="Approval Process" isExecutable="true">
    <bpmn2:startEvent id="startEvent"/>
    <bpmn2:sequenceFlow id="flow1" sourceRef="startEvent" targetRef="userTask1"/>
    <bpmn2:userTask id="userTask1" name="Approval Request" implementation="native" assignee="approver">
        <bpmn2:extensionElements>
            <bpmn2:inputOutput>
                <bpmn2:dataInputAssociation id="dataInputAssociation1">
                    <bpmn2:sourceRef>inputParameter</bpmn2:sourceRef>
                    <bpmn2:targetRef>inputParameter</bpmn2:targetRef>
                </bpmn2:dataInputAssociation>
            </bpmn2:inputOutput>
        </bpmn2:extensionElements>
    </bpmn2:userTask>
    <bpmn2:sequenceFlow id="flow2" sourceRef="userTask1" targetRef="endEvent"/>
    <bpmn2:endEvent id="endEvent"/>
</bpmn2:process>

在这个示例中， <bpmn2:process> 是流程的根元素，它定义了流程的ID、名称以及是否可执行。 <bpmn2:startEvent> 定义了流程的开始事件， <bpmn2:userTask> 定义了需要用户参与的任务节点， <bpmn2:sequenceFlow> 定义了任务之间的流转条件。这个简单的流程包含了一个开始事件、一个用户任务和一个结束事件，它们通过顺序流连接。

在解析这样的XML时，工作流引擎会读取各个元素，根据流程定义创建相应的流程实例，并在指定的执行节点上触发相应的业务操作。如上XML中的用户任务节点将被引擎识别，并将任务分配给指定的用户进行处理。

3.2 流程的动态实例化与执行

实例化过程中的关键问题

流程的实例化是将流程定义转化为一个实际运行的流程实例的过程。这个过程涉及到多个关键问题，包括参数的传递、上下文的建立以及流程状态的初始化。

首先，实例化需要根据实际业务场景传递必要的参数。例如，在审批流程开始时，需要将待审批的文档或数据传递给流程实例。这些参数通常在流程定义中通过数据输入输出映射来定义，并在实例化时进行填充。

其次，上下文的建立涉及到流程实例与外部环境的交互。工作流引擎需要能够捕捉到外部事件，并将这些事件与流程实例关联起来，例如，一个外部的订单事件可能会触发一个订单处理流程的实例化。

最后，流程状态的初始化是实例化过程中的核心。工作流引擎需要根据流程定义中的初始状态，创建流程实例的运行时数据结构，如当前活动、变量状态等。

实例化后的流程控制与管理

实例化后的流程控制与管理是流程执行过程中至关重要的一步。流程一旦实例化，就需要对其进行有效控制和管理，以确保流程按照预定义的逻辑正确执行。

控制方面，工作流引擎需要提供操作接口，使得流程能够从一个活动顺利转移到下一个活动。这包括了对流程执行路径的判断、条件执行等逻辑的处理。例如，根据用户任务的完成情况，决定流程是进入下一个任务节点，还是回到某个之前的节点。

管理方面，工作流引擎需要提供监控接口，允许管理员或者系统监视流程实例的当前状态、历史活动记录以及执行过程中的关键指标。此外，良好的流程管理还包括异常处理和流程撤销等功能的实现，以应对执行中可能出现的各种意外情况。

工作流引擎在实现上述控制与管理功能时，通常会涉及到状态机的实现。状态机是一个广泛应用于工作流的模型，用于跟踪和管理对象状态的变化。状态机的实现需要确保流程的状态变化符合设计的业务规则，并且能够在发生异常时恢复或结束流程。

4. 任务分配与处理

任务分配与处理是工作流管理系统中的核心功能之一，它直接关系到工作流执行的效率和效果。任务分配机制确保了工作流中的活动能够正确地分配给相应的参与者或者系统组件，而任务执行的流程控制则确保了任务可以按照既定的规则被执行，无论是自动任务还是需要人工干预的手动任务。

4.1 工作流中的任务分配机制

4.1.1 任务分配的策略和方法

任务分配是工作流中的一个关键环节，涉及到工作项的分配给具体的用户或者用户组。任务分配的策略通常取决于工作流模型的设计，可以是静态的也可以是动态的。

静态任务分配 是指在工作流模型定义时，就已经明确指定了每个任务的执行者。这种分配方式简单明了，易于理解和实施，但是它缺乏灵活性，对于复杂的业务流程来说可能不太适应。

<userTask id="approverTask" name="审批任务" activiti:assignee="approver">
</userTask>

在上述XML结构中， assignee 属性就指定了任务的执行者为 approver 。

动态任务分配 则具有更高的灵活性，任务的分配通常依据特定的规则进行。比如，根据工作流实例中的变量值或者执行者在组织结构中的角色来进行分配。动态任务分配通常需要借助脚本或者规则引擎来实现。

4.1.2 分配任务的实例与代码演示

下面以一个简单的Java代码示例来演示如何使用工作流引擎API来进行动态任务分配。

// 假设我们有一个用户任务实例和一个工作流引擎
TaskService taskService = processEngine.getTaskService();
Task task = taskService.createTaskQuery().taskDefinitionKey("approverTask").singleResult();
// 获取当前任务的执行者
String assignee = task.getAssignee();
// 根据业务需求，动态选择下一个任务执行者
String newAssignee = determineNextAssignee(assignee);
// 更新任务的执行者
taskService.setAssignee(task.getId(), newAssignee);

在这个例子中， determineNextAssignee 方法是自定义的，它根据传入的当前执行者信息，决定下一个任务执行者是谁。然后，我们通过调用 setAssignee 方法来动态分配任务。

4.2 任务执行的流程控制

4.2.1 手动任务与自动任务的区分

工作流中的任务可以是需要人工介入的手动任务，也可以是完全自动执行的自动任务。这两种任务在执行流程控制上有着本质的区别。

手动任务 ：这类任务通常需要用户登录系统，查看任务列表，选择并完成任务。手动任务的执行过程中，系统可能需要记录用户操作的日志、处理用户输入的数据等。
自动任务 ：通常是指那些不需要人工干预的任务，如数据校验、状态更新等。自动任务的执行往往依赖于工作流引擎的定时调度或者特定事件的触发。

4.2.2 任务执行中的异常处理

在任务执行过程中，可能会遇到各种各样的异常情况，例如网络故障、服务中断等。正确的异常处理机制可以保证工作流的稳定性和数据的完整性。

异常处理通常涉及以下几个方面：

错误捕获 ：在任务执行代码中适当位置捕获异常。
错误记录 ：将异常信息记录到日志中，便于问题追踪和后续分析。
状态回滚 ：如果异常导致任务无法完成，需要将工作流的状态回滚到异常发生前的正确状态。
重试机制 ：对于某些可恢复的错误，可以实现重试机制，自动或手动尝试重新执行任务。

try {
    // 任务执行的业务逻辑
} catch (CustomException e) {
    // 自定义异常处理逻辑
    logError(e);
    rollbackTransaction();
} catch (Exception e) {
    // 其他异常的处理逻辑
    logError(e);
    rollbackTransaction();
}

以上代码展示了如何在Java中对任务执行过程中的异常进行捕获和处理。这里我们假设有两种异常类型： CustomException 是业务逻辑中可能抛出的特定异常，而其他异常则属于通用异常。

在实际应用中，异常处理的策略可能会更加复杂，包括但不限于异常的分类、重试次数限制、异常告警通知等。而对于不同的工作流系统来说，异常处理的实现方式可能也会有所不同。需要注意的是，异常处理不应该影响到工作流的其他部分，比如在异常发生后仍然能够继续执行其他未受影响的任务。

5. 流程监控与状态跟踪

流程监控是确保业务流程正确执行的重要环节。它能够提供实时反馈，帮助系统管理员理解当前流程的运行状态，及时发现并处理潜在问题。状态跟踪则是对流程实例执行状态的持续监控和记录，使得流程的每一个步骤都可以被追溯和管理。

5.1 流程监控的机制与工具

流程监控机制的设计需要满足业务需求的动态变化，确保可以对关键指标进行实时跟踪，以及在流程出现异常时能够及时发出警报。

5.1.1 监控工具的选择与部署

选择合适的监控工具是实现流程监控的第一步。市面上有许多成熟的流程监控工具，它们各有特点，比如Activiti提供的监控模块、jBPM的KIE（Knowledge Is Everything） Workbench等。监控工具的选择应基于以下几点考虑：

监控粒度： 监控工具应能覆盖流程的各个阶段，包括任务执行状态、系统资源消耗等。
集成能力： 工具需要能够与企业现有的监控系统进行集成，以便统一管理。
用户友好性： 用户界面直观易用，可以快速定位问题，并能提供相关数据支持。

工具部署时应考虑监控性能和对生产环境的影响。比如，使用轻量级的HTTP调用进行数据采集，避免对数据库造成过大压力。部署后进行全面测试，确保监控数据的准确性和及时性。

5.1.2 实时监控与报警机制的实现

实时监控模块通常需要一个专门的仪表盘，用于展示关键性能指标（KPIs）和流程状态。实施实时监控一般需要结合前端技术（如React或Angular）来构建动态数据展示界面，以及后端技术来收集和处理监控数据。

报警机制则需要定义一系列规则，例如：

流程延迟超过预设阈值时发出警报。
特定任务失败时，立即通知相关责任人。

这些规则可以利用工作流引擎提供的回调函数或钩子（Hook）机制来实现。

5.2 流程状态的跟踪与管理

流程状态跟踪对于审计和合规性至关重要，同时也是提供决策支持信息的基础。

5.2.1 状态跟踪的重要性与方法

状态跟踪通常依赖于详细的日志记录和有效的数据存储策略。对于每一个流程实例，都应当记录以下信息：

实例的启动时间和结束时间。
各个任务的开始时间和完成时间。
任务执行过程中的关键事件和错误信息。

为实现有效跟踪，可以通过建立事件驱动的架构来捕捉状态变化，并将这些变化记录到持久化存储中，如关系数据库或NoSQL数据库。

5.2.2 状态管理的技术细节与代码实现

技术上，状态管理需要结合工作流引擎提供的API来操作和查询流程实例的状态。例如，使用jBPM引擎，可以通过以下代码片段来查询和更新流程状态：

import org.jbpm.api.ProcessInstance;
import org.jbpm.api.model.ProcessInstanceModification;
// 查询流程实例
List<ProcessInstance> processInstances = processEngine.getRepositoryService().createProcessInstanceQuery().list();
// 更新流程实例状态
for (ProcessInstance processInstance : processInstances) {
    if (/* 条件判断 */) {
        // 挂起流程实例
        processEngine.getRepositoryService().suspendProcessInstanceById(processInstance.getId());
    } else {
        // 继续执行流程实例
        processEngine.getRepositoryService().resumeProcessInstanceById(processInstance.getId());
    }
}
// 实时跟踪状态变化
RuntimeService runtimeService = processEngine.getRuntimeService();
runtimeService.addEventListener(new ProcessEventListener() {
    @Override
    public void afterProcessStarted(ProcessStartedEvent event) {
        // 处理流程启动事件
    }
    // ... 其他事件的监听处理
});

在实际应用中，可能还需要结合定时任务（如Spring的@Scheduled）来定期执行状态检查和数据同步。

通过流程监控与状态跟踪的深入实施，企业可以更好地理解并优化其业务流程，从而提升整体运营效率和用户满意度。

到此这篇关于Java工作流实现与实践指南的文章就介绍到这了,更多相关Java工作流内容请搜索脚本之家以前的文章或继续浏览下面的相关文章希望大家以后多多支持脚本之家！
