Spring状态机 Statemachine使用小结

作者:桂老七

状态机通过状态、事件、配置管理流程,分离业务逻辑与状态控制,实现结构化流转,本文主要介绍了Spring状态机Statemachine使用小结,感兴趣的可以了解一下

1. 状态机简介

状态机(State Machine)是一种描述系统行为的数学模型,核心思想是将系统抽象为有限个状态,并通过状态转移规则定义系统如何响应外部事件。它由一系列状态(States)、转换(Transitions)、事件(Events)、卫兵(Guards)和动作(Actions)组成。在软件开发中,状态机常用于控制程序的流程和状态变化。

其核心优势在于: 通过清晰明确的状态定义、自动状态更新,将复杂的状态流转逻辑结构化从而使得业务逻辑与状态解耦,减少了自己维护状态产生的大量if-else,显著提升代码可维护性和扩展性​​。

2. 核心组件介绍

2.1 流转逻辑相关:

组件​

处理逻辑类型​

State枚举

枚举对象所有的状态(流程图的节点)

Events枚举

枚举所有引起两个状态之间切换的事件(流程图的箭头)

Configurer配置类

组装State和Event的转换关系 (相当于流程图)

StateMachine状态机一个状态机表征一个对象实体,它拥有状态,并通过event的驱动来按照Configurer的配置进行状态变化,同时执行配置中指定的guard、action和listener

2.2 业务逻辑组件:

(具体业务开发在这里写,由框架负责调度)

组件​

处理逻辑类型​

是否阻塞迁移​

Guard

纯校验逻辑 (金额校验/渠道检查)

是,失败则中断迁移

Action

核心业务操作 (支付执行/库存扣减)

是,异常导致迁移失败

Listener

后续操作响应 (通知/日志/监控)

否,异步执行(也可同步)

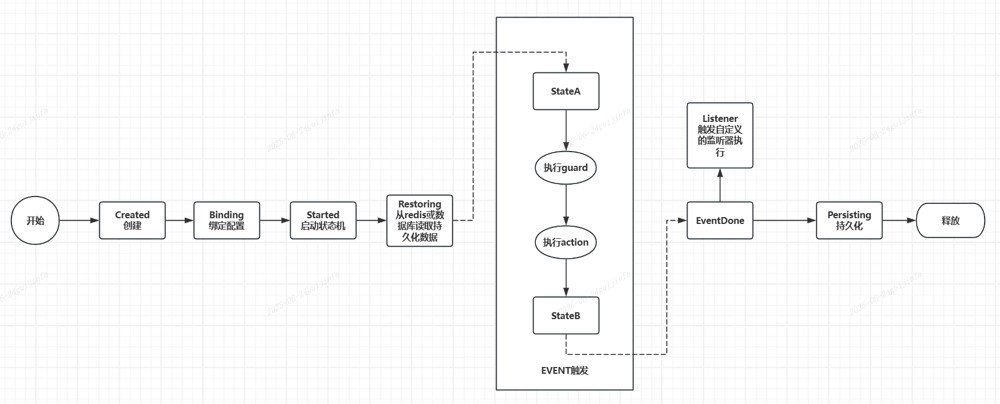

2.3 流程示例图

3. 示例代码

3.1 依赖引入

<!--状态机-->
<dependency>
	<groupId>org.springframework.statemachine</groupId>
	<artifactId>spring-statemachine-starter</artifactId>
	<version>3.2.0</version>
</dependency>

<!-- redis持久化状态机--非必需组件,也可以用文件或数据库做持久化 -->
<dependency>
	<groupId>org.springframework.statemachine</groupId>
	<artifactId>spring-statemachine-redis</artifactId>
	<version>1.2.9.RELEASE</version>
</dependency>

3.2 状态枚举定义

public enum OrderStatus {
    // 待支付,待发货,待收货,已完成
    WAIT_PAYMENT(1, "待支付"),
    WAIT_DELIVER(2, "待发货"),
    WAIT_RECEIVE(3, "待收货"),
    FINISH(4, "已完成");
    private Integer key;
    private String desc;
    OrderStatus(Integer key, String desc) {
        this.key = key;
        this.desc = desc;
    }
    public Integer getKey() {
        return key;
    }
    public String getDesc() {
        return desc;
    }
}

3.3 事件枚举定义

public enum OrderStatusChangeEvent {
    // 支付,发货,确认收货
    PAYED, DELIVERY, RECEIVED,UNPAY;
    /**
     * 获取下一个事件枚举
     *
     * @return 下一个事件枚举
     */
    public OrderStatusChangeEvent getNextEvent() {
        switch (this) {
            case UNPAY:
                return PAYED;
            case PAYED:
                return DELIVERY;
            case DELIVERY:
                return RECEIVED;
            case RECEIVED:
                // 如果是最后一个事件,则返回null
                return null;
            default:
                // 如果枚举值不在预期范围内,则抛出异常
                throw new IllegalArgumentException("不支持的事件枚举值");
        }
    }
}

3.4 配置类

@Configuration
@EnableStateMachineFactory
public class OrderStateMachineConfig extends StateMachineConfigurerAdapter<OrderStatus, OrderStatusChangeEvent> {

    @Autowired
    private OrderGuard orderGuard;

    @Autowired
    private OrderAction orderAction;


    /**
     * 配置状态
     *
     * @param states
     * @throws Exception
     */
    public void configure(StateMachineStateConfigurer<OrderStatus, OrderStatusChangeEvent> states) throws Exception {
        states
                .withStates()
                .initial(OrderStatus.WAIT_PAYMENT)
                .states(EnumSet.allOf(OrderStatus.class));
    }
    /**
     * 配置状态转换事件关系
     *
     * @param transitions
     * @throws Exception
     */
    public void configure(StateMachineTransitionConfigurer<OrderStatus, OrderStatusChangeEvent> transitions) throws Exception {
        transitions
                //支付事件:待支付-》待发货
                .withExternal()
                .source(OrderStatus.WAIT_PAYMENT).target(OrderStatus.WAIT_DELIVER)
                .event(OrderStatusChangeEvent.PAYED)
                .guard(orderGuard)
                .action(orderAction)
                .and()
                //发货事件:待发货-》待收货
                .withExternal()
                .source(OrderStatus.WAIT_DELIVER).target(OrderStatus.WAIT_RECEIVE)
                .event(OrderStatusChangeEvent.DELIVERY)
                .guard(orderGuard)
                .action(orderAction)
                .and()
                //收货事件:待收货-》已完成
                .withExternal()
                .source(OrderStatus.WAIT_RECEIVE).target(OrderStatus.FINISH)
                .event(OrderStatusChangeEvent.RECEIVED)
                .guard(orderGuard)
                .action(orderAction)
                .and()
                .withExternal()
                .source(OrderStatus.WAIT_DELIVER).target(OrderStatus.WAIT_PAYMENT)
                .event(OrderStatusChangeEvent.UNPAY)
                .guard(orderGuard)
                .action(orderAction);
    }
}

3.5 Guard--存放业务检查逻辑

业务开发只用关心实现这个Guard接口不用关心执行调度和状态维护。

@Component
public class OrderGuard implements Guard<OrderStatus, OrderStatusChangeEvent> {
    @Override
    public boolean evaluate(StateContext<OrderStatus, OrderStatusChangeEvent> context) {
        Order order = context.getMessage().getHeaders().get("order", Order.class);
        // ...自定义业务检查逻辑
        return true;

    }
}

3.6 Action---存放业务执行逻辑

业务开发只用关心实现这个Action接口不用关心执行调度和状态维护

@Slf4j
@Component
public class OrderAction implements Action<OrderStatus,OrderStatusChangeEvent> {

    @Resource
    private OrderMapper orderMapper;

    @Override
    public void execute(StateContext<OrderStatus, OrderStatusChangeEvent> stateContext) {
        try {
            Order order = stateContext.getMessage().getHeaders().get("order", Order.class);
            State<OrderStatus, OrderStatusChangeEvent> target = stateContext.getTarget();
            order.setStatus(target.getId().getKey());
            log.info("orderAction:{}", order);
            // 自定义业务执行逻辑

        } catch (Exception e) {
            log.error("订单状态机执行异常", e);
            stateContext.getStateMachine().setStateMachineError(new RuntimeException("自定义错误"));
            throw e;
        }

    }
}

3.7 核心控制类

对并发有要求的使用工厂方法,每个订单都单独使用一个状态机表达

@Service("orderService")
@Slf4j
public class OrderServiceImpl extends ServiceImpl<OrderMapper, Order> implements OrderService {

    @Autowired
    private StateMachineFactory<OrderStatus, OrderStatusChangeEvent> stateMachineFactory;

    @Resource
    private StateMachinePersister<OrderStatus, OrderStatusChangeEvent, String> stateMachineRedisPersister;

    @Resource
    private OrderMapper orderMapper;

    @Autowired
    private RedisUtil redisUtil;

    @Autowired
    OrderStateListener orderStateListener;

    /**
     * 创建订单
     *
     * @param order
     * @return
     */
    @DS("oracle-xxx")
    @Transactional(propagation = Propagation.REQUIRES_NEW)
    public Order create(Order order) {
        order.setStatus(OrderStatus.WAIT_PAYMENT.getKey());
        orderMapper.insert(order);
        return order;
    }
    /**
     * 对订单进行支付
     *
     * @param id
     * @return
     */
    @DS("oracle-xxx")
    @Transactional(propagation = Propagation.REQUIRES_NEW)
    public boolean pay(Long id) {
        Order order = orderMapper.selectById(id);
        log.info("线程名称:{},尝试支付,订单号:{}" ,Thread.currentThread().getName() , id);
        return autoSendEvent(OrderStatusChangeEvent.PAYED, order);
    }


    /**
     * 发送订单状态转换事件
     * synchronized修饰保证这个方法是线程安全的
     *
     * @param changeEvent
     * @param order
     * @return
     */
    private boolean sendEvent(OrderStatusChangeEvent changeEvent, Order order) {
        boolean result = false;
        StateMachine<OrderStatus, OrderStatusChangeEvent> orderStateMachine = null;
        try {
            // 工厂方法生成状态机
            orderStateMachine = stateMachineFactory.getStateMachine(order.getId());
            orderStateMachine.addStateListener(orderStateListener);
            //启动状态机
            orderStateMachine.start();
            //尝试恢复状态机状态
            stateMachineRedisPersister.restore(orderStateMachine, String.valueOf(order.getId()));
            Message message = MessageBuilder.withPayload(changeEvent).setHeader("order", order).build();
            result = orderStateMachine.sendEvent(message);
            boolean hasError = orderStateMachine.hasStateMachineError();
            //持久化状态机状态
            if(hasError){
                return !hasError;
            }
            stateMachineRedisPersister.persist(orderStateMachine, String.valueOf(order.getId()));
            // 已结束的流程 给key加上过期时间
            if (order.getStatus() == OrderStatus.FINISH.getKey()) {
                redisUtil.set(order.getId(), order.getStatus(), 60 * 60 * 24, TimeUnit.SECONDS);
            }
        } catch (Exception e) {
            log.error("订单操作失败:{}", e);
        } finally{
            if (orderStateMachine != null) {
                // 释放状态机
                orderStateMachine.stop();
            }
        }
        return result;
    }

    private boolean autoSendEvent(OrderStatusChangeEvent changeEvent, Order order) {
        boolean b = true;
        while (b && changeEvent != null) {
            b = sendEvent(changeEvent, order);
            changeEvent = changeEvent.getNextEvent();
        }
        return b;
    }


3.8 监听器

用来执行一些不影响流程主流程的 日志、通知之类的任务,可异步

@Component
@Slf4j
public class OrderStateListener extends StateMachineListenerAdapter<OrderStatus, OrderStatusChangeEvent> {


    private StateMachine<OrderStatus, OrderStatusChangeEvent> stateMachine;
    private Message<OrderStatusChangeEvent> message;


    @Override
    public void stateContext(StateContext<OrderStatus, OrderStatusChangeEvent> context) {

        StateMachine<OrderStatus, OrderStatusChangeEvent> stateMachine = context.getStateMachine();
        this.stateMachine = stateMachine;
        // 获取当前事件
        Message<OrderStatusChangeEvent> message = context.getMessage();
        this.message = message;

        // 获取状态机 ID
        String machineId = stateMachine.getId();

        // 应用场景:订单状态变更记录
        if (context.getStage() == StateContext.Stage.STATE_CHANGED) {
            OrderStatus oldStatus = context.getSource().getId();
            OrderStatus newStatus = context.getTarget().getId();
            log.info("订单 {} 状态变更: {} → {}", machineId, oldStatus, newStatus);
        }

        if(context.getException()!=null){
            log.error("状态机异常: {}",context.getException().getMessage());
        }
    }

    @DS("oracle-xxx")
    @Override
    public void stateChanged(State<OrderStatus, OrderStatusChangeEvent> from, State<OrderStatus, OrderStatusChangeEvent> to) {
        // 状态变更时触发(如 UNPAID → PAID)
        System.out.println("状态变更: " + from.getId() + " → " + to.getId());
        Order order = message.getHeaders().get("order", Order.class);

        order.setStatus(to.getId().getKey());


    }

    @Override
    public void stateEntered(State<OrderStatus, OrderStatusChangeEvent> state) {
        // 进入新状态时触发
        System.out.println("进入状态: " + state.getId());
    }

    @Override
    @Async
    public void eventNotAccepted(Message<OrderStatusChangeEvent> message) {
        // 事件被拒绝时触发(如非法状态转换)
        System.err.println("事件拒绝开始: " + message.getPayload());
        Order order = message.getHeaders().get("order", Order.class);
        try {
            Thread.sleep(60000);
        } catch (InterruptedException e) {
            throw new RuntimeException(e);
        }
        System.err.println("事件拒绝结束: " + message.getPayload());
    }

    @Override
    @Async
    public void stateMachineError(StateMachine<OrderStatus, OrderStatusChangeEvent> stateMachine, Exception exception) {
        // 只能建ring状态机本身在运行中发生的异常,不能处理action抛出的异常
        // 可以在此进行重试、告警等操作
        log.error("错误处理: {}", exception.getMessage());
    }

    @Override
    public void stateExited(State<OrderStatus, OrderStatusChangeEvent> state) {
        // 状态机退出时触发
        log.info("状态退出: {}", state.getId());
    }


}

3.9 持久化

这里直接用的redis持久化,可自己定义成其他持久化方式

@Configuration
@Slf4j
public class Persist<E, S> {

    @Resource
    private RedisConnectionFactory redisConnectionFactory;
    /**
     * 持久化到redis中,在分布式系统中使用
     *
     * @return
     */
    @Bean(name = "stateMachineRedisPersister")
    public RedisStateMachinePersister<E, S> getRedisPersister() {
        RedisStateMachineContextRepository<E, S> repository = new RedisStateMachineContextRepository<>(redisConnectionFactory);
        RepositoryStateMachinePersist p = new RepositoryStateMachinePersist<>(repository);
        return new RedisStateMachinePersister<>(p);
    }
}

4. 总结

1. 状态转移通过配置类维护,可读性高,新增状态时维护方便。

2. 状态之间转移通过由配置强制指定,不容易出现逻辑错乱。

3. 加锁方便,可以在统一的事件触发入口加redis分布式锁。

4. 业务逻辑处理存放在Guard​、Action​、监听器中,各司其职结构清晰,代码逻辑解耦。
