前端使用div+svg画流程图的详细流程记录
作者：可爱的小果蛋儿
流程图的逻辑结构通常由一系列节点和连线构成,每一个节点代表了流程中的一个步骤或决策点,而连线则表示节点之间的流转关系,这篇文章主要介绍了前端使用div+svg画流程图的相关资料,需要的朋友可以参考下
前言

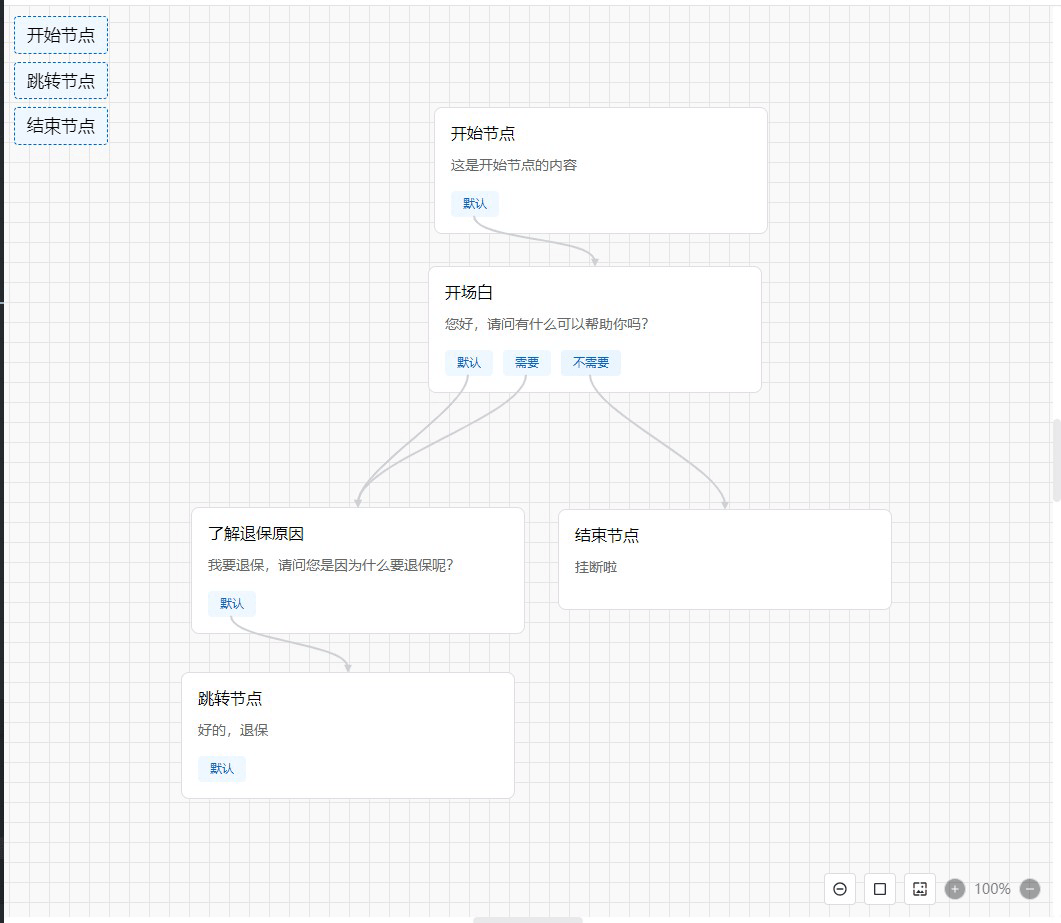

基于div+svg实现的轻量级SOP流程图组件，专为智能质检、智能外呼、AI陪练等流程化场景设计。纯原生实现，无第三方依赖，提供高度可定制的节点与连线功能。话不多说，先贴图。
使用教程
环境与框架
Vue3 + TypeScript
Node.js 18.x+（兼容更高版本）
安装
npm install flow-topology-vue3
使用
- 全局引入
<!-- main.ts --> import FlowTopologyVue3 from 'flow-topology-vue3' import 'flow-topology-vue3/dist/flow-topology-vue3.css' app.use(FlowTopologyVue3)
- 按需引入
<!-- page.vue -->
<template>
<div class="contianer">
<Topology v-model="nodes"></Topology>
<div class="quick-elements">
<TemplateWrapper v-for="item in templateNode" :key="item.id" :generator="item">
<div class="quick-element">{{ item.title }}</div>
</TemplateWrapper>
</div>
</div>
</template>
<script setup>
import { Topology, TemplateWrapper, AnchorWrapper } from 'flow-topology-vue3'
import 'flow-topology-vue3/dist/flow-topology-vue3.css'
const nodes = ref([])
</script>- 自动引入
// vite.config.js
import { defineConfig } from 'vite'
import Components from 'unplugin-vue-components/vite'
import { FlowTopologyVue3Resolver } from 'flow-topology-vue3/dist/flow-topology-vue3.es.js'
export default defineConfig({
plugins: [
Components({
resolvers: [FlowTopologyVue3Resolver()]
})
]
})
<!-- page.vue -->
<template>
<div class="contianer">
<Topology v-model="nodes"></Topology>
<div class="quick-elements">
<TemplateWrapper v-for="item in templateNode" :key="item.id" :generator="item">
<div class="quick-element">{{ item.title }}</div>
</TemplateWrapper>
</div>
</div>
</template>
<script setup>
import 'flow-topology-vue3/dist/flow-topology-vue3.css'
const nodes = ref([])
</script>核心特性
基础功能
拖拽创建节点/连线
画布缩放（支持快捷键）
全选/截图导出
定制化能力
可自定义节点样式与布局
支持多锚点分支连接
模板化节点开发（通过TemplateWrapper）
技术优势
纯原生div+svg实现
零第三方依赖
TypeScript全面支持
典型应用场景
智能质检SOP流程
外呼系统对话流程
AI训练交互路径
任何需要可视化流程配置的场景
总结
完整API文档参见：flow-topology-vue3文档
