MySQL之update语句执行流程解读
作者：北绿蚁

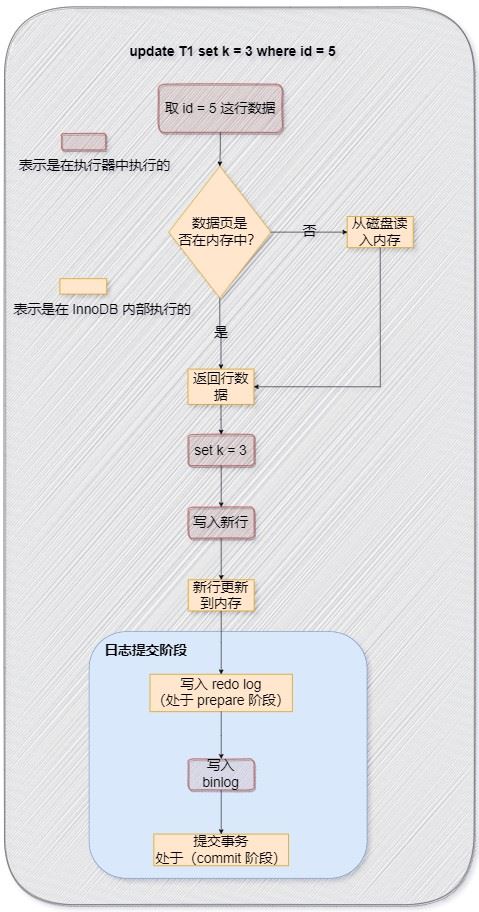

图1 update语句执行流程
从 Buffer Pool（内存中） 中查看是否有这条数据，没有就从磁盘中加载到缓冲池，然后对这行记录加独占锁；
把更新行记录的旧值写入 undo log（以便回滚）；
更新 Buffer Pool 中的数据（成脏数据）；
执行器把对数据的修改情况写入 redo log 中（内存中） ；
准备提交事务时（prepare 阶段），按策略把 redo log 刷到 redo log 文件（磁盘中）；
执行器生成这次更新的 binlog，再按策略刷到 binlog 文件（磁盘中）；
执行器调用引擎的提交事务接口，完成最终的事务提交。（此时会把本次更新对应的 binlog 文件名称和这次更新的 binlog 文件里的位置，写入到 redo log 文件中，同时在 redo log 文件里写入一个 commit 标记）
如果触发刷新脏页的操作，则将内存更新后的脏数据刷回磁盘。

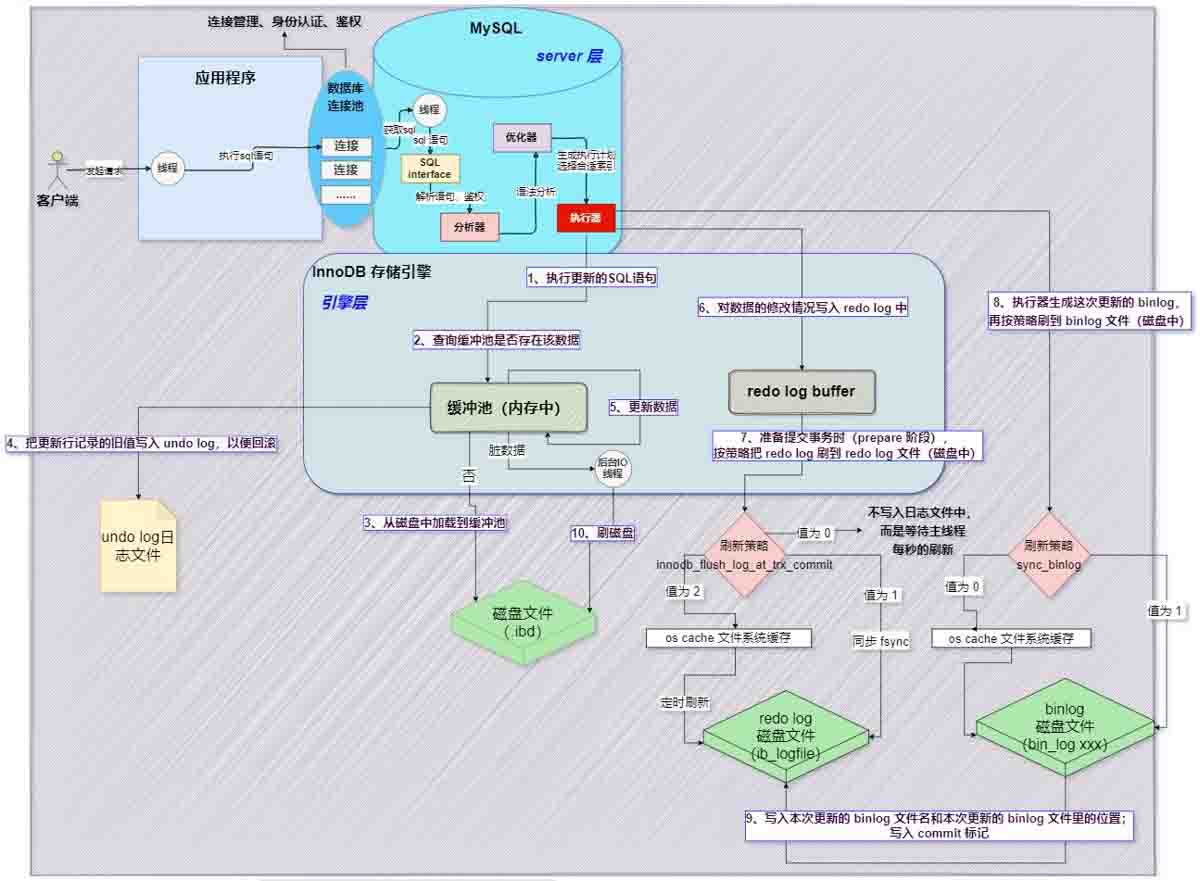

图2 update语句执行流程框架图
首先客户端通过 tcp/ip 发送一条 sql 语句到 server 层的 SQL interface；
SQL interface 接到该请求后，先对该条语句进行解析，验证权限是否匹配；
验证通过以后，分析器会对该语句分析，是否语法有错误等；
接下来是优化器器生成相应的执行计划，选择最优的执行计划；
之后会是执行器根据执行计划执行这条语句。
- 在这一步会去 open table，如果该 table 上有 MDL 则等待。
- 如果没有，则加在该表上加短暂的 MDL(S)。
- (如果 opend_table 太大，表明 open_table_cache 太小。需要不停的去打开 frm 文件)；
进入到引擎层，首先会去 innodb_buffer_pool 里的 data dictionary (元数据信息) 得到表信息；
通过元数据信息，去 lock info 里查出是否会有相关的锁信息，并把这条 update 语句需要的锁信息写入到 lock info 里(锁这里还有待补充)；
然后涉及到的老数据通过快照的方式存储到 innodb_buffer_pool 里的 undo page 里，并且记录 undo log 修改的 redo（如果 data page 里有就直接载入到 undo page 里，如果没有，则需要去磁盘里取出相应 page 的数据，载入到 undo page 里）；
在 innodb_buffer_pool 的 data page 做 update 操作。并把操作的物理数据页修改记录到 redo log buffer 里，由于 update 这个事务会涉及到多个页面的修改，所以 redo log buffer 里会记录多条页面的修改信息。因为 group commit 的原因，这次事务所产生的 redo log buffer 可能会跟随其它事务一同 flush 并且 sync 到磁盘上；
同时修改的信息，会按照 event 的格式，记录到 binlog_cache 中。(这里注意 binlog_cache_size 是 transaction 级别的，不是 session 级别的参数，一旦 commit 之后，dump 线程会从 binlog_cache 里把 event 主动发送给 slave 的 I/O 线程)；
之后把这条 sql，需要在二级索引上做的修改，写入到 change buffer page，等到下次有其他 sql 需要读取该二级索引时，再去与二级索引做 merge 。
(随机I/O变为顺序I/O，但是由于现在的磁盘都是SSD，所以对于寻址来说，随机I/O和顺序I/O差距不大)；
此时 update 语句已经完成，需要 commit 或者 rollback。这里讨论 commit 的情况；
- commit 操作，由于存储引擎层与 server 层之间采用的是内部 XA (保证两个事务的一致性，这里主要保证 redo log 和 binlog 的原子性)，所以提交分为 prepare 阶段与 commit 阶段；
- prepare 阶段，将事务的 xid 写入，将 binlog_cache 里的进行 flush 以及 sync 操作(大事务的话这步非常耗时)；
- commit 阶段，由于之前该事务产生的 redo log 已经 sync 到磁盘了。所以这步只是在 redo log 里标记 commit；
当 binlog 和 redo log 都已经落盘以后，如果触发了刷新脏页的操作，先把该脏页复制到 doublewrite buffer 里，把 doublewrite buffer 里的刷新到共享表空间，然后才是通过 page cleaner 线程把脏页写入到磁盘中。
其实在实现上5是调用了6的过程了的，所以是一回事。MySQL server 层和InnoDB层都保存了表结构，所以有书上描述时会拆开说。
