Redis数据存储原理和结构解读

作者：浅慕Antonio

这篇文章详细介绍了Redis的数据结构和过期机制,包括键值对存储、哈希表、字典、跳表等,并探讨了大Key问题和解决方法

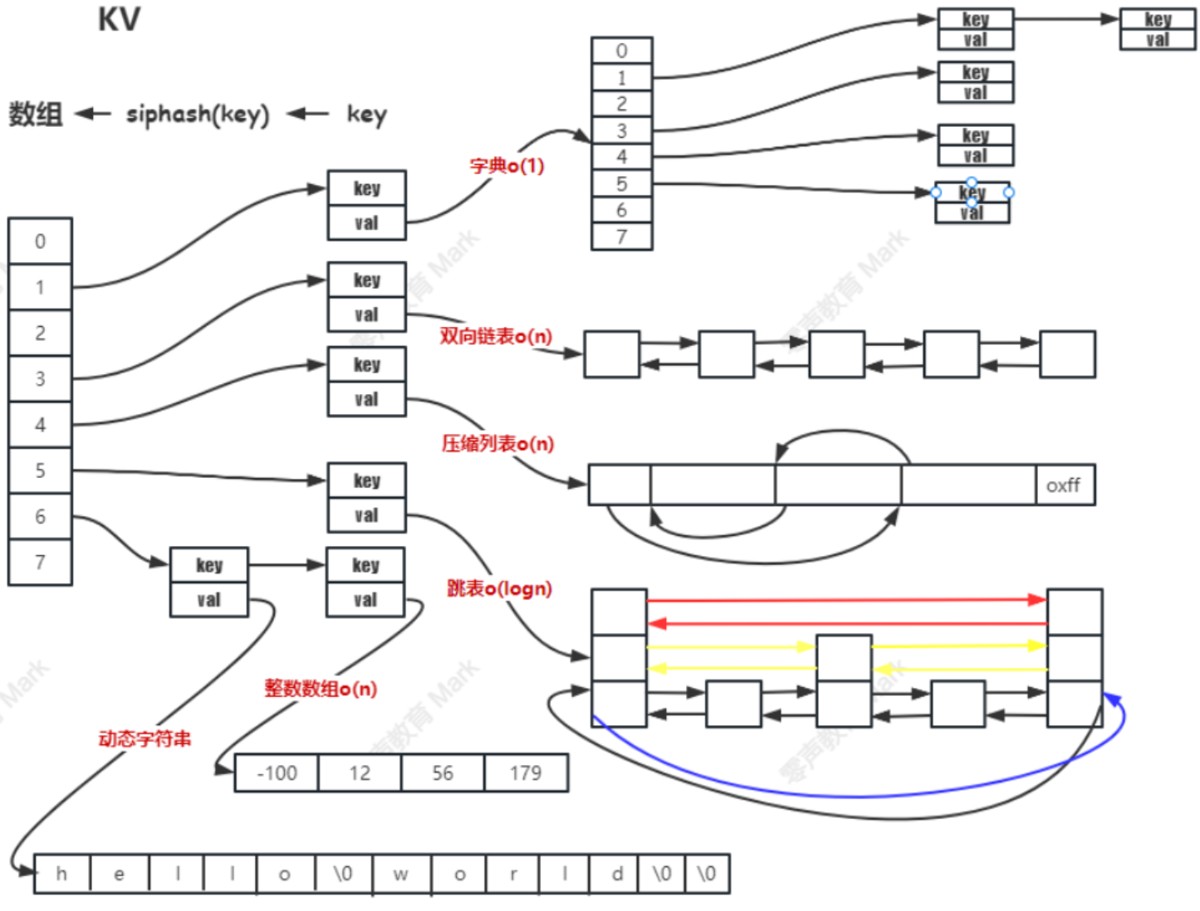

1.1 KV结构

Redis 本质上是一个 Key-Value（键值对，KV）数据库，在它丰富多样的数据结构底层，都基于一种统一的键值对存储结构来进行数据的管理和操作

Redis 使用一个全局的哈希表来管理所有的键值对，这个哈希表就像是一个大字典，通过键（Key）能快速定位到对应的值（Value）。

从用户视角看，用户使用各种命令操作不同类型的数据结构（如 String、Hash、List 等），但从底层实现角度，它们都是以键值对形式存储在这个哈希表中。

Redis的存储分类的目的是，在数据量小的时候，追求存储效率高；在数据量大的时候，追求运行速度快。

数据类型（Value 所属类型）编码方式触发条件
stringint字符串长度 ≤ 20 且可转换为整数（如 "123"）
embstr字符串长度 ≤ 44
raw字符串长度 ＞ 44
cpu 缓存行优化（补充逻辑，基于缓存行 64 字节设计，辅助提升访问效率，非独立编码类型）
listquicklistRedis 3.2+ 默认实现，是 ziplist + 双向链表的混合结构（动态适配数据量）
ziplist数据量小时被 quicklist 间接使用（紧凑存储小列表）
hashziplist节点数量 ≤ 512（hash-max-ziplist-entries）且字符串长度 ≤ 64（hash-max-ziplist-value）
dict节点数量 ＞ 512 或字符串长度 ＞ 64
setintset元素全为整数且数量 ≤ 512（set-max-intset-entries）
dict元素含非整数或数量 ＞ 512
zsetziplist子节点数量 ≤ 128（zset-max-ziplist-entries）且字符串长度 ≤ 64（zset-max-ziplist-value）
skiplist子节点数量 ＞ 128 或字符串长度 ＞ 64

1.2 字典（dict）

Redis 中的字典（dict） 是一种高效的键值对存储结构，广泛用于实现 Redis 核心的 KV 存储（全局键值对）以及 Hash 类型在数据量较大时的底层存储（当 Hash 节点数＞512 或字符串长度＞64 时）。

其设计借鉴了哈希表的思想，通过链地址法处理冲突，并支持动态扩容（重哈希）以保证性能

字典数据结构组成

字典由三个核心结构体组成，层层嵌套实现哈希表的功能：

1.dictEntry哈希表节点

存储单个键值对（key-value），next 指针用于连接哈希冲突的节点（形成链表）

typedef struct dictEntry {
    void *key;                  // 键（字符串类型）
    union {                     // 值（支持多种类型）
        void *val;              // 指针类型（如复杂数据结构）
        uint64_t u64;           // 无符号整数
        int64_t s64;            // 有符号整数
        double d;               // 浮点数
    } v;
    struct dictEntry *next;     // 下一个节点指针（处理哈希冲突的链表）
} dictEntry;

2.dictht哈希表

管理哈希表数组，table 是存放 dictEntry 指针的数组，sizemask 用于快速计算键的索引（替代取余运算）。

typedef struct dictht {
    dictEntry **table;          // 哈希表数组（存储dictEntry指针）
    unsigned long size;         // 数组长度（必须是2的幂，如4、8、16...）
    unsigned long sizemask;     // 掩码，值为 size-1（用于计算数组索引）
    unsigned long used;         // 已存储的节点数量（key-value总数）
} dictht;

3.dict字典顶层结构

通过 ht[2] 支持渐进式重哈希（避免一次性扩容的性能波动），rehashidx 跟踪重哈希进度。

typedef struct dict {
    dictType *type;             // 字典类型（包含哈希函数、键值复制/释放函数等）
    void *privdata;             // 私有数据（供type中的函数使用）
    dictht ht[2];               // 两个哈希表（ht[0]：当前使用；ht[1]：重哈希时使用）
    long rehashidx;             // 重哈希索引（-1表示未进行重哈希；≥0表示当前迁移进度）
    int16_t pauserehash;        // 重哈希暂停标记（>0表示暂停，避免遍历期间干扰）
} dict;

哈希运算与索引映射

字典通过哈希函数将 key 映射到哈希表数组的索引，步骤如下：

计算哈希值：对 key（字符串）执行哈希函数（如 siphash），得到一个 64 位整数哈希值。

映射到数组索引：利用 sizemask（size-1）对哈希值进行位运算（哈希值 & sizemask），得到数组索引。

哈希冲突的处理

由于哈希值范围（64 位）远大于哈希表数组长度（size），根据抽屉原理（n+1 个苹果放入 n 个抽屉，至少一个抽屉有 2 个），必然存在不同 key 映射到同一索引的情况（哈希冲突）。

字典采用链地址法解决冲突：

渐进式重哈希（扩容 / 缩容）

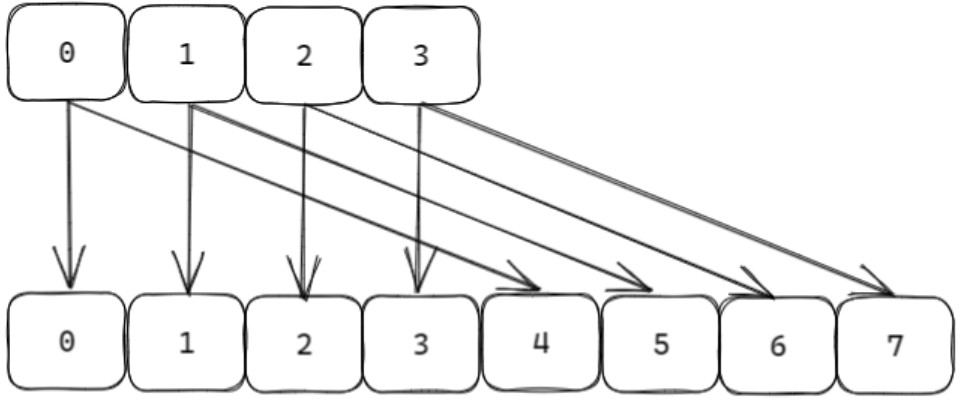

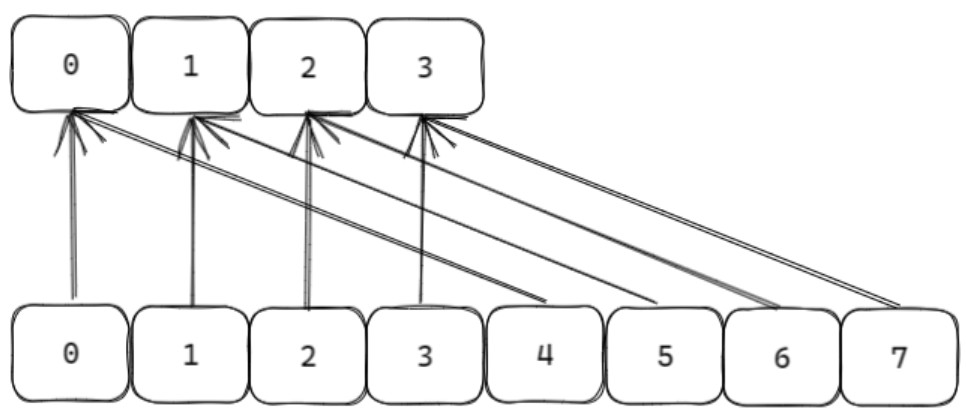

当哈希表的负载因子（used / size）过高（扩容）或过低（缩容）时，需要调整数组大小以优化性能：

为避免一次性迁移所有节点导致的性能阻塞，字典采用渐进式重哈希：

初始化：创建 ht[1] 并设置新 size（如扩容为 ht[0].size * 2），rehashidx 设为 0（开始重哈希）。

渐进式迁移：

完成迁移：当 ht[0].used 变为 0 时，释放 ht[0]，将 ht[1] 赋值给 ht[0]，ht[1] 重置为空，rehashidx 设为 - 1（重哈希结束）。

scan

Redis 的 scan 命令是用于渐进式遍历集合类数据（如键空间、哈希表、集合等）的命令，主要解决了 keys 命令因一次性全量遍历导致服务器阻塞的问题

实现目标：

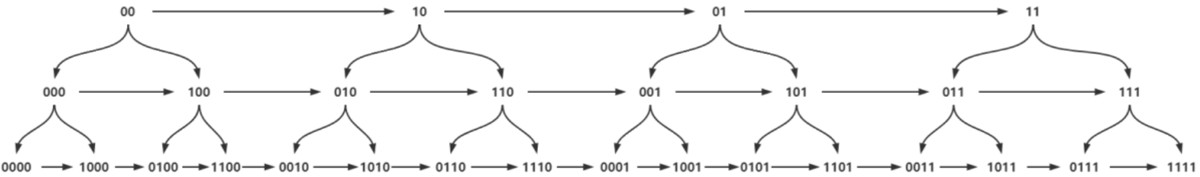

遍历机制：

1.3 Expire 机制

Redis 的 expire 机制用于管理设置了过期时间的键（key），通过两种核心策略结合，在 “内存占用” 与 “性能消耗” 之间平衡，确保过期键能被及时清理

1. 惰性删除（Lazy Expiration）

触发时机：

执行逻辑：

特点：

相关命令：

2. 定时删除（Active Expiration）

为弥补惰性删除的内存泄漏问题，Redis 同时采用定时删除策略，主动清理部分过期 key。

核心配置与逻辑：

​
#define ACTIVE_EXPIRE_CYCLE_KEYS_PER_LOOP 20 /*
Keys for each DB loop. */
/*The default effort is 1, and the maximum
configurable effort
     * is 10. */
config_keys_per_loop =
ACTIVE_EXPIRE_CYCLE_KEYS_PER_LOOP +

ACTIVE_EXPIRE_CYCLE_KEYS_PER_LOOP/4*effort,
int activeExpireCycleTryExpire(redisDb *db,
dictEntry *de, long long now);

​

特点：

惰性删除保证 “访问时过期键必被清理”，避免无效数据干扰；定时删除主动清理 “长期未访问的过期键”，防止内存溢出。两者结合，既保证了性能，又控制了内存占用

1.4 大Key

“大 Key” 指 Redis 中存储的体积过大的对象（如包含数万字段的 Hash、百万元素的 ZSet 等），这类 key 会导致明显的性能问题

大 Key 的危害

大Key 的检测

通过 Redis 自带的 redis-cli --bigkeys 命令检测大 Key，该命令基于 SCAN 遍历所有键，统计不同类型中体积最大的键。

redis-cli -h 127.0.0.1 --bigkeys -i 0.1

解决方案

1.5 跳表

Redis 中的跳表（Skiplist）是一种多层级有序链表结构，主要用于实现有序集合（ZSet），支持高效的范围查询（如 ZRANGE、ZREVRANGE）和排序操作。其设计兼顾了查询性能与实现复杂度，通过 “空间换时间” 的思路，在保证平均时间复杂度接近 平衡树的同时，避免了复杂的节点分 裂 / 重构操作

为什么使用跳表？

跳表的诞生是为了解决 “有序集合的高效查询与修改” 问题：

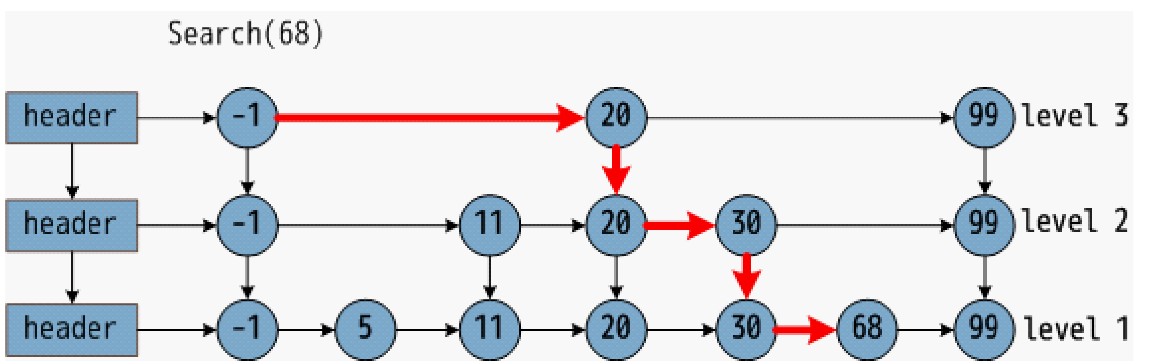

跳表时间复杂度分析

理想跳表的逻辑

理想情况下，跳表每间隔一个节点生成一个 “高层级节点”，模拟二叉树结构（如第 1 层每 2 个节点有 1 个高层节点，第 2 层每 4 个节点有 1 个高层节点），此时查询时间复杂度为 O(logN)。但这种结构在插入 / 删除后难以维护（重构成本极高）。

概率化跳表（实际实现）

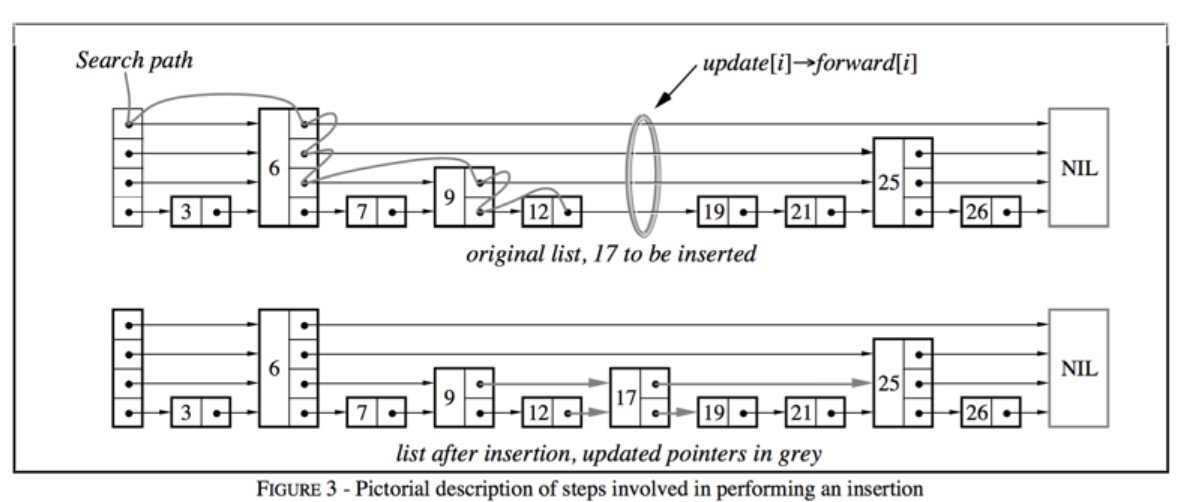

为避免重构，跳表采用概率化层级生成：

跳表的实现

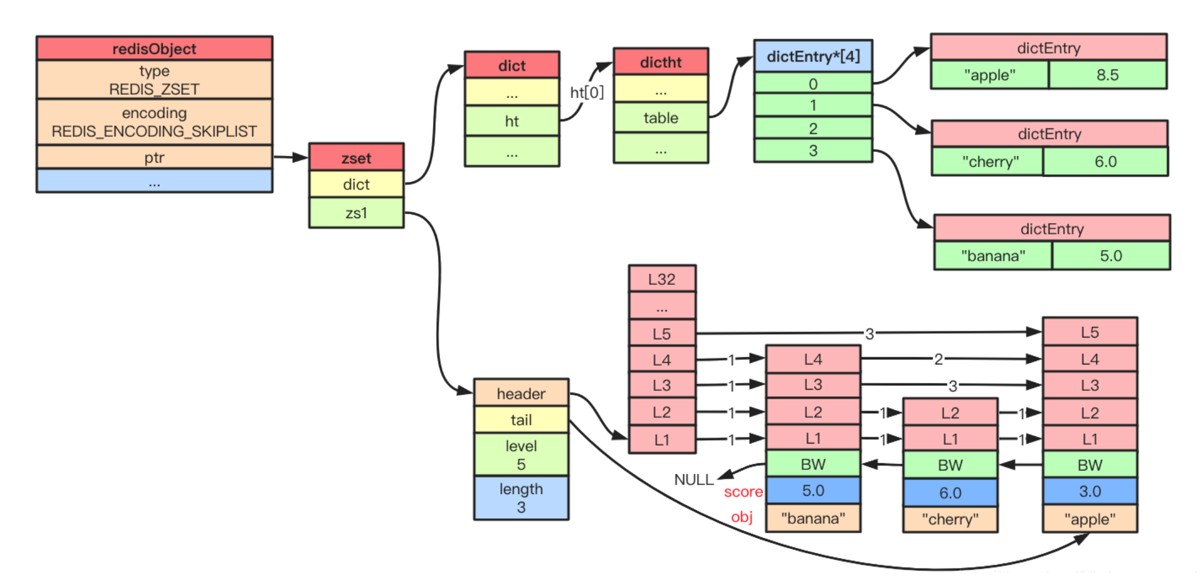

Redis 跳表通过 zskiplistNode（节点）和 zskiplist（跳表顶层结构）实现，配合 zset 结构体与字典（dict）协同工作

// 跳表节点
typedef struct zskiplistNode {
    sds ele;               // 元素值（字符串）
    double score;          // 排序分数（仅支持浮点数）
    struct zskiplistNode *backward; // 后退指针（用于反向遍历）
    struct zskiplistLevel {
        struct zskiplistNode *forward; // 前进指针（当前层级的下一个节点）
        unsigned long span;            // 跨度（当前节点到下一个节点的元素数量，用于计算排名 ZRANK）
    } level[];             // 动态层级数组（长度为节点实际层级）
} zskiplistNode;

// 跳表顶层结构
typedef struct zskiplist {
    struct zskiplistNode *header, *tail; // 头节点、尾节点
    unsigned long length;                // 元素总数（对应 ZCARD 命令）
    int level;                           // 当前跳表的最高层级
} zskiplist;

// ZSet 结构体（结合跳表与字典）
typedef struct zset {
    dict *dict;            // 字典：key=元素值，value=分数（快速查询元素分数）
    zskiplist *zsl;        // 跳表：按分数排序，支持范围查询
} zset;

总结

以上为个人经验，希望能给大家一个参考，也希望大家多多支持脚本之家。
