了解MySQL之Doublewrite Buffer使用

作者：DG0913L

文章介绍了MySQL InnoDB的DoublewriteBuffer机制,通过内存+磁盘的双重写入（先写内存,再顺序追加到磁盘,最后写数据文件）确保页数据完整性,避免因掉电导致数据损坏,同时说明其工作原理及关键参数配置,强调性能影响较小

前言

上一篇文章MySQL之Adaptive Hash Index详解我们学习了InnoDB Adaptive Hash Index自适应哈希索引的工作原理。

其本质是将频繁访问数据页的索引键值以“Key”放在缓存中，“Value”为该索引键值匹配完整记录所在页面（Page）的位置，通过缩短寻路路径（Search Path）从而提升MySQL查询性能的一种方式。

今天我们就学习了解一下Doublewrite Buffer是什么？工作原理是怎样的？（双写缓冲区，缩写：DWB）

一、不同程序的page

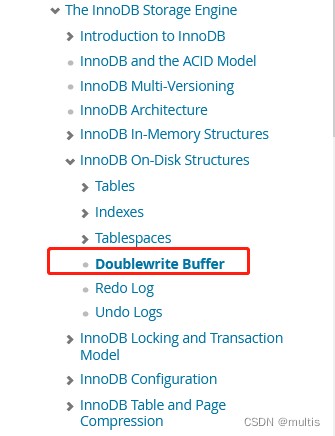

这里我们需要知道的是Doublewrite Buffer被MySQL放在官档目录“磁盘结构”中了，但真实情况是Doublewrite Buffer是内存+磁盘的结构。

官档地址：https://dev.mysql.com/doc/refman/8.0/en/innodb-doublewrite-buffer.html

1.1 Linux系统的Page OR MySQL的Page 大小对比

操作系统可以看成是一个程序，作为程序而言，都有最小处理单位的说法，我们常见的服务器一般都是Linux操作系统，对应文件系统的页（OS Page）就可以看成是Linux操作系统与文件系统交互的最小单位。

可以通过下面的命令来查看：

[root@mysql2 ~]# getconf PAGESIZE
4096

通过结果可以看出，Linux文件系统页（OS Page）的大小是4KB。

同样地，MySQL作为一个程序也是有最小交互单位的，即InnoDB Buffer Pool能处理的最小单位，可以通过以下SQL命令查看：

mysql> show variables like '%innodb_page_size%';
+------------------+-------+
| Variable_name    | Value |
+------------------+-------+
| innodb_page_size | 16384 |
+------------------+-------+
1 row in set (0.01 sec)

如上，MySQL页（Page）大小默认为16KB

1.2 不同大小Page的程序在交互过程中会出现什么问题

一般情况下，除了操作系统的页（OS Page）为4KB之外，其余程序的页（Page）都会大于等于操作系统的页大小，比如，Oracle的Page大小为8KB。

MySQL的Page大小也可以通过上面innodb_page_size参数指定（5.6版本以前，不可调整；5.6版本时，可自定义为8KB、4KB，但不能调大；5.7版本以后，才可以改成32KB、64KB。我们使用默认值即可。

我们知道操作系统的页大小和MySQL的页大小了，而且MySQL程序是跑在Linux操作系统上的，所以可以得出一个结论：MySQL将Buffer Pool中一页数据刷入磁盘，要写4个文件系统里的页。

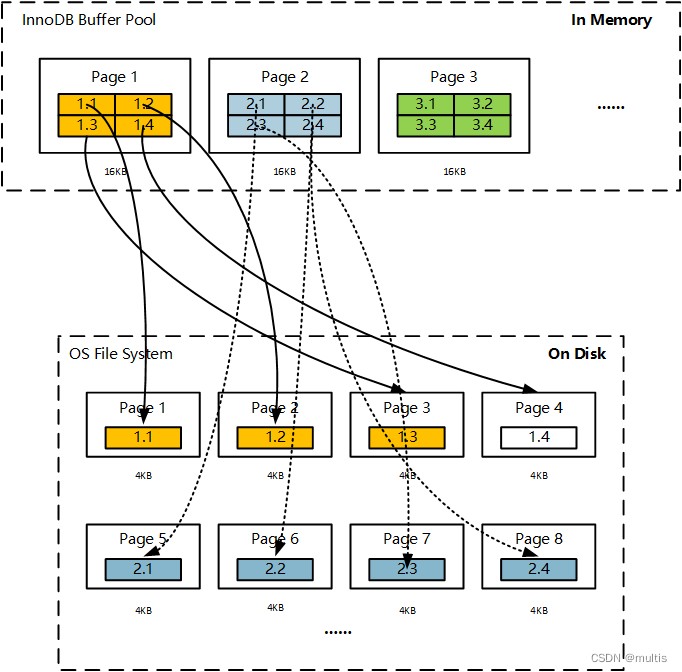

如上图所示：

MySQL里Page 1的页，物理上对应磁盘的Page 1、Page 2、Page 3、Page 4四个页，假设MySQL内Page 1的页准备刷入磁盘，才刷了3个文件系统里的页，掉电了，则会出现重启后，MySQL内Page 1的页，物理上对应磁盘上的Page 1、Page 2、Page 3三个页，数据完整性被破坏。（Redo Log无法修复这类“页数据损坏”的异常，修复的前提是“页数据正确”并且Redo日志正常）

二、Doublewrite Buffer概念

针对上面出现的情况，如何解决这类“页数据损坏”的问题呢？

很容易想到的方法是，能有一个“副本”，对原来的页进行还原，这个存储“副本”的地方，就是Doublewrite Buffer。

Doublewrite Buffer，它与传统的“Buffer”又不同，它分为内存和磁盘的两层架构。（传统的“Buffer”，大部分是内存存储；而DWB里的数据，是需要落地的）

三、Doublewrite Buffer工作流程

如上图所示，当有页数据要刷盘时：

DWB为什么能解决“页数据损坏”问题呢？

假设步骤2掉电，磁盘里依然是Page 1、Page 2、Page 3、Page 4的完整数据。只要有页数据完整，就能通过Redo Log还原数据；假如步骤3掉电，DWB磁盘结构里存储着完整的数据。所以，一定不会出现“页数据损坏”问题。同时写了DWB磁盘和Data File，总有一个地方的数据是OK的

为什么叫Doublewrite？

步骤2和步骤3要写2次磁盘，这就是“Doublewrite”的由来

能够通过DWB保证页数据的完整性，但毕竟DWB要写两次磁盘，会不会导致数据库性能急剧降低呢？

四、Doublewrite Buffer的参数

我们使用如下命令查询

mysql> show variables like '%double%';
+-------------------------------+-------+
| Variable_name                 | Value |
+-------------------------------+-------+
| innodb_doublewrite            | ON    |
| innodb_doublewrite_batch_size | 0     |
| innodb_doublewrite_dir        |       |
| innodb_doublewrite_files      | 2     |
| innodb_doublewrite_pages      | 4     |
+-------------------------------+-------+
5 rows in set (0.01 sec)


mysql> show global status like '%dblwr%';
+----------------------------+-------+
| Variable_name              | Value |
+----------------------------+-------+
| Innodb_dblwr_pages_written | 489   |
| Innodb_dblwr_writes        | 176   |
+----------------------------+-------+
2 rows in set (0.00 sec)

4.1 innodb_doublewrite

Doublewrite Buffer是否启用开关，默认是开启状态，InnoDB将所有数据存储两次，首先到双写缓冲区，然后到实际数据文件

如果关闭，需要在my.cnf文件中指定

[mysqld]
innodb_doublewrite = off

4.2 Innodb_dblwr_pages_written & Innodb_dblwr_writes

如果两个计数的比例远远小于64:1，则说明系统写入压力并不高。

4.3 innodb_doublewrite_batch_size

4.4 innodb_doublewrite_dir

4.5 innodb_doublewrite_files

Doublewrite文件名具有以下格式：

例如，以下双写文件是为页面大小为16KB和单个缓冲池的MySQL实例创建的：

#ib_丨page_size_file_丨number.dblwr

所以我们的DWB文件就被创建成下面的模样：

[root@mysql2 data]# ll \#ib_16384_*
-rw-r----- 1 mysql mysql  327680 5月   4 12:40 #ib_16384_0.dblwr
-rw-r----- 1 mysql mysql 8716288 4月  26 16:54 #ib_16384_1.dblwr

4.6 innodb_doublewrite_pages

控制每个线程双写页的最大数目。如果未指定值，innodb_doublewrite_pages则设置为该innodb_write_io_threads值。

此变量用于高级性能调整。默认值应该适合大多数用户。（最小值和默认值一样，都是innodb_write_io_threads的值，最大值是256）

今天主要讲解了MySQL InnoDB Doublewrite Buffer的工作原理，通过流程图的方式来说明Doublewrite Buffer的工作流程，偏理论的知识，内容比较少也很好理解，大家理解记忆即可，面试也会遇到这个知识点。

总结

以上为个人经验，希望能给大家一个参考，也希望大家多多支持脚本之家。
