CAD怎么画堤坝式固定码头图块平面图?
网中大鲤鱼
CAD绘制堤坝式固定码头图块，该怎么绘制这个平面图呢？下面我们就来看看详细的教程。

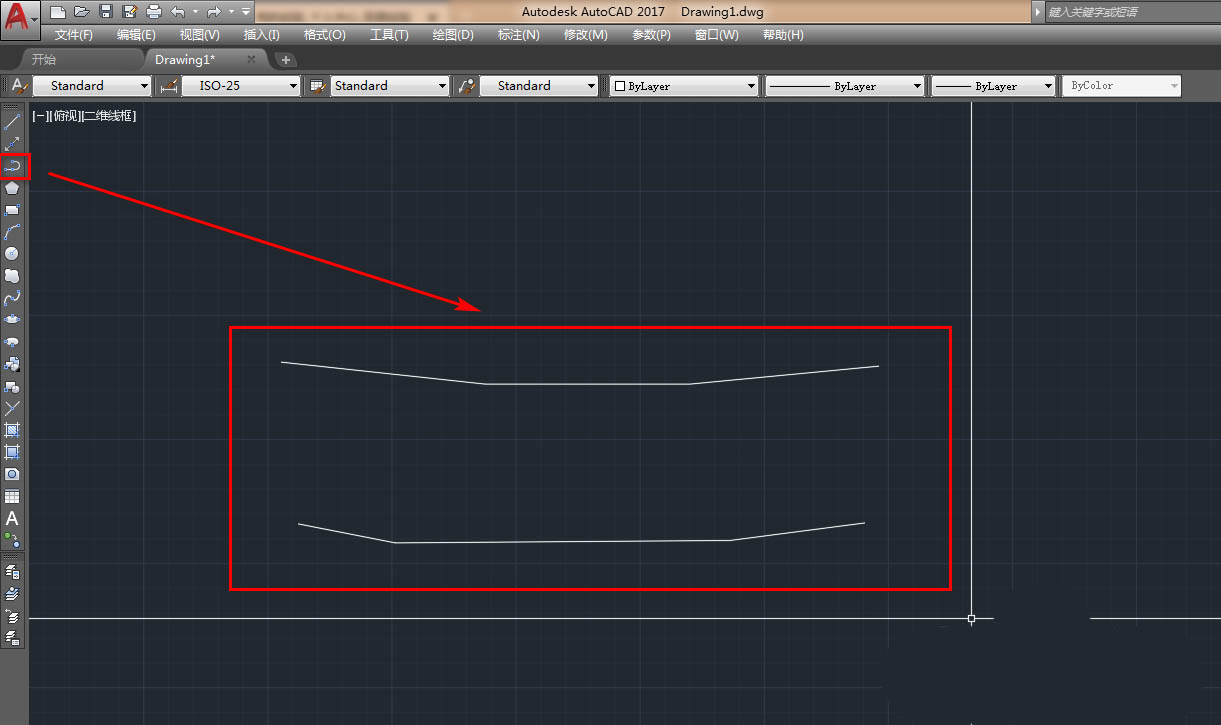

1、打开CAD，使用多段线工具，在作图区绘制两条多段线，如下图。

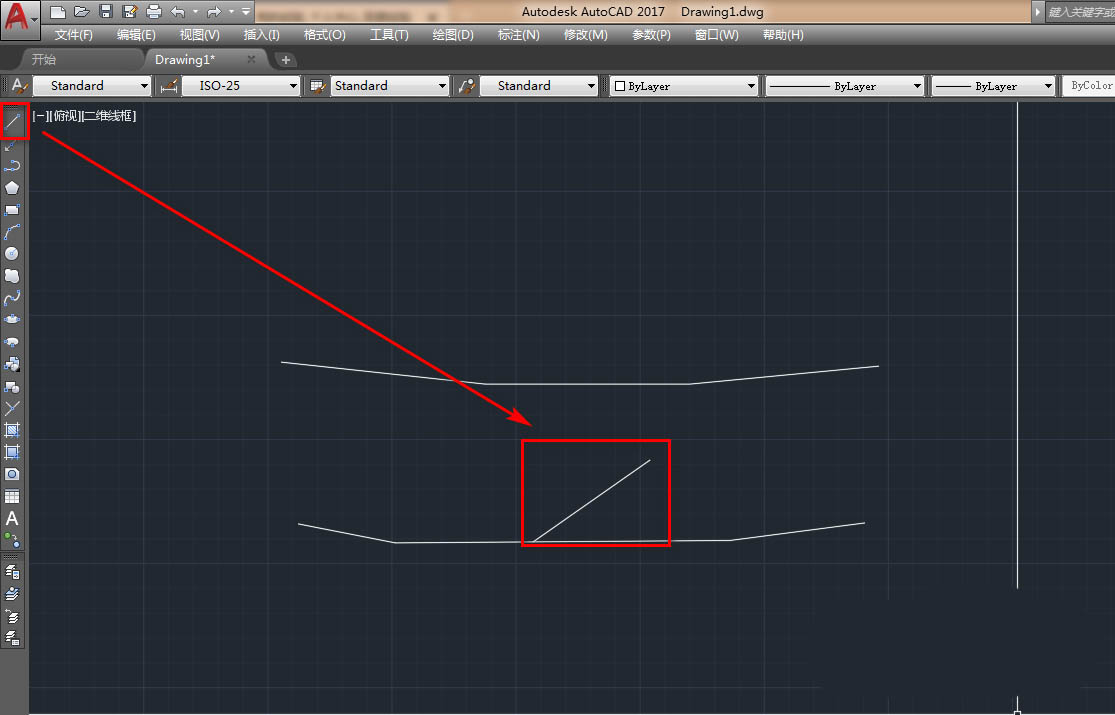

2、在下方多段线的上方绘制一条斜线，如下图。

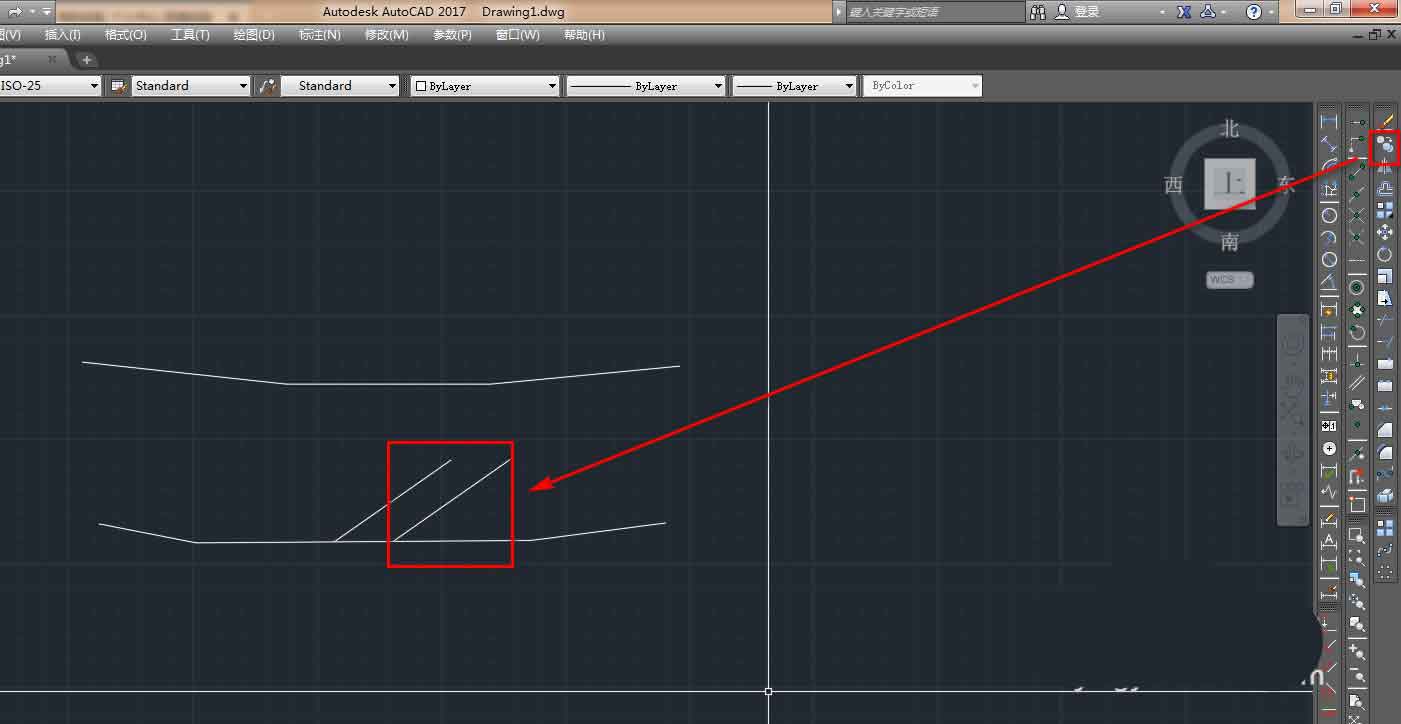

3、使用复制工具，复制出另外一条斜线，如下图。

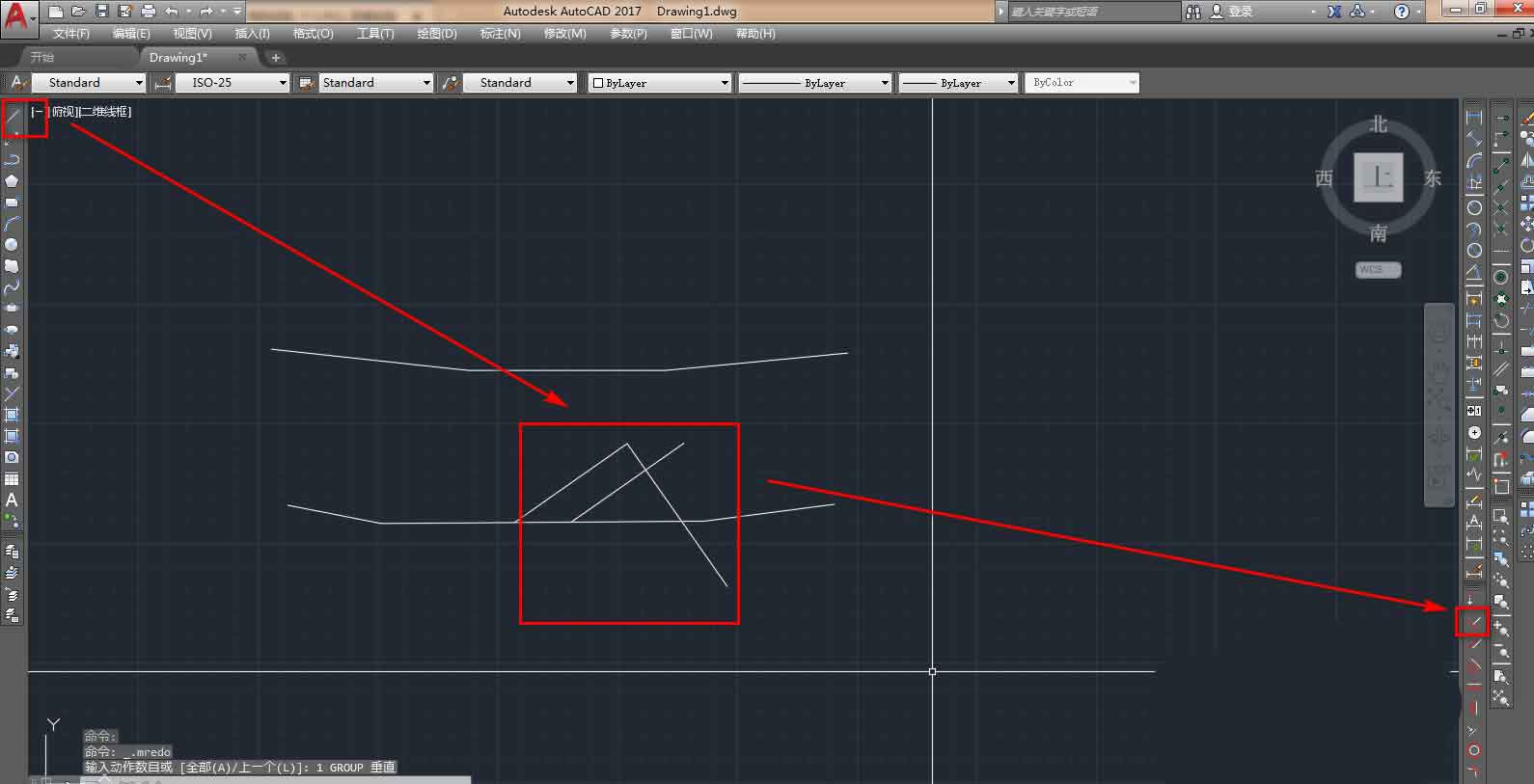

4、使用直线工具和垂直约束，绘制斜线的垂线，如下图。

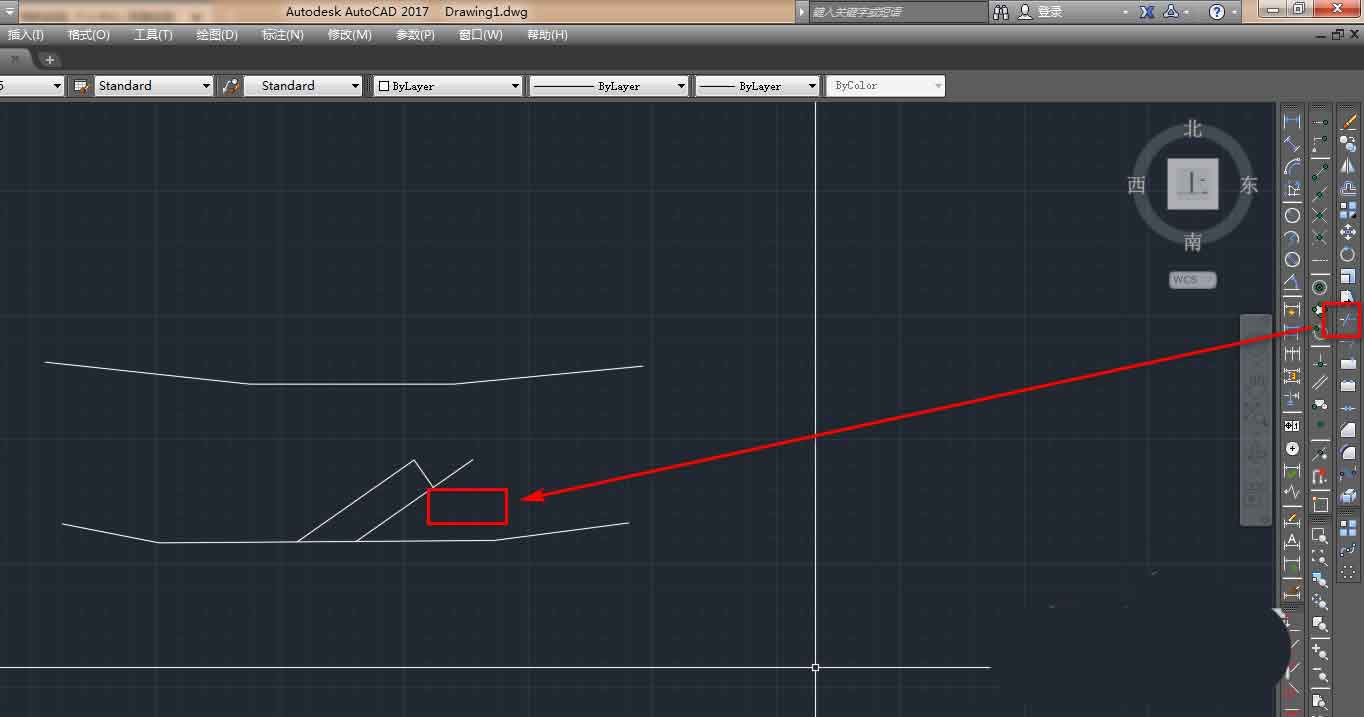

5、使用修剪工具，将多余的线条修剪掉，如下图。

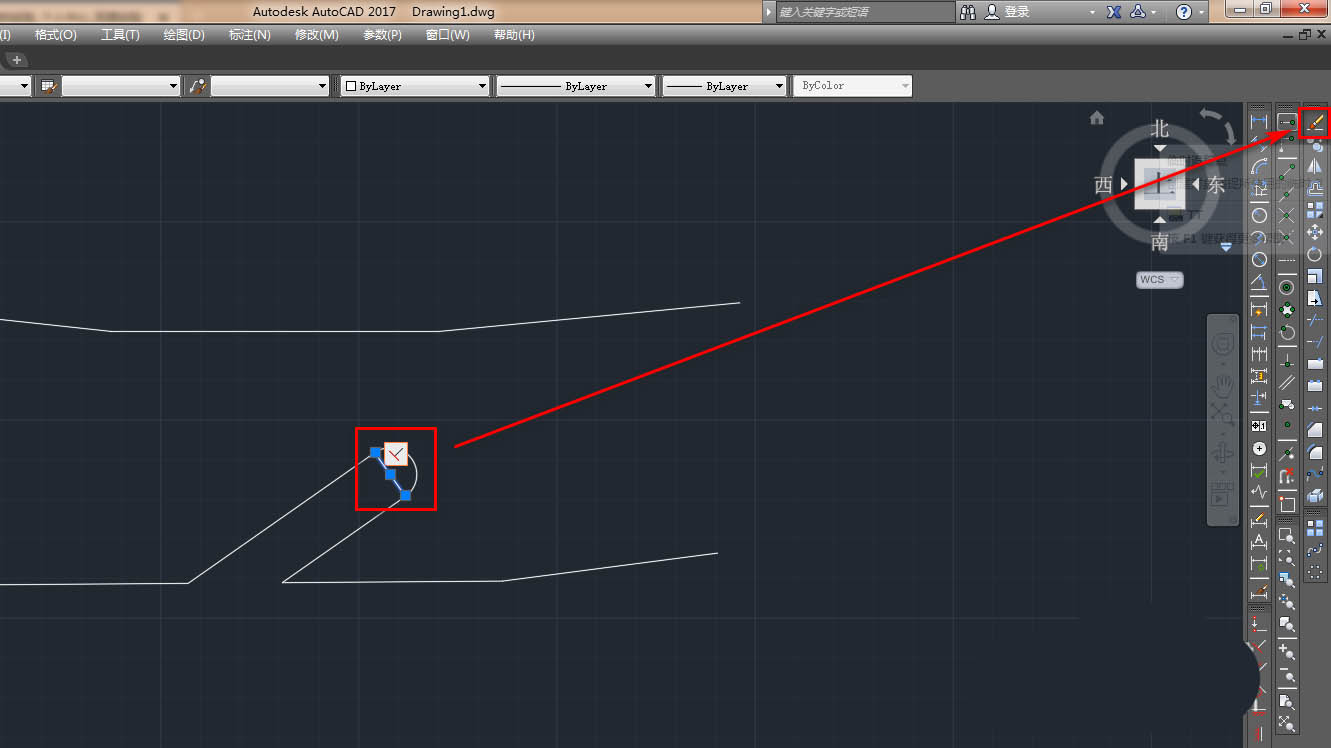

6、以垂线的中点为圆心，使用圆工具绘制一个圆，如下图。

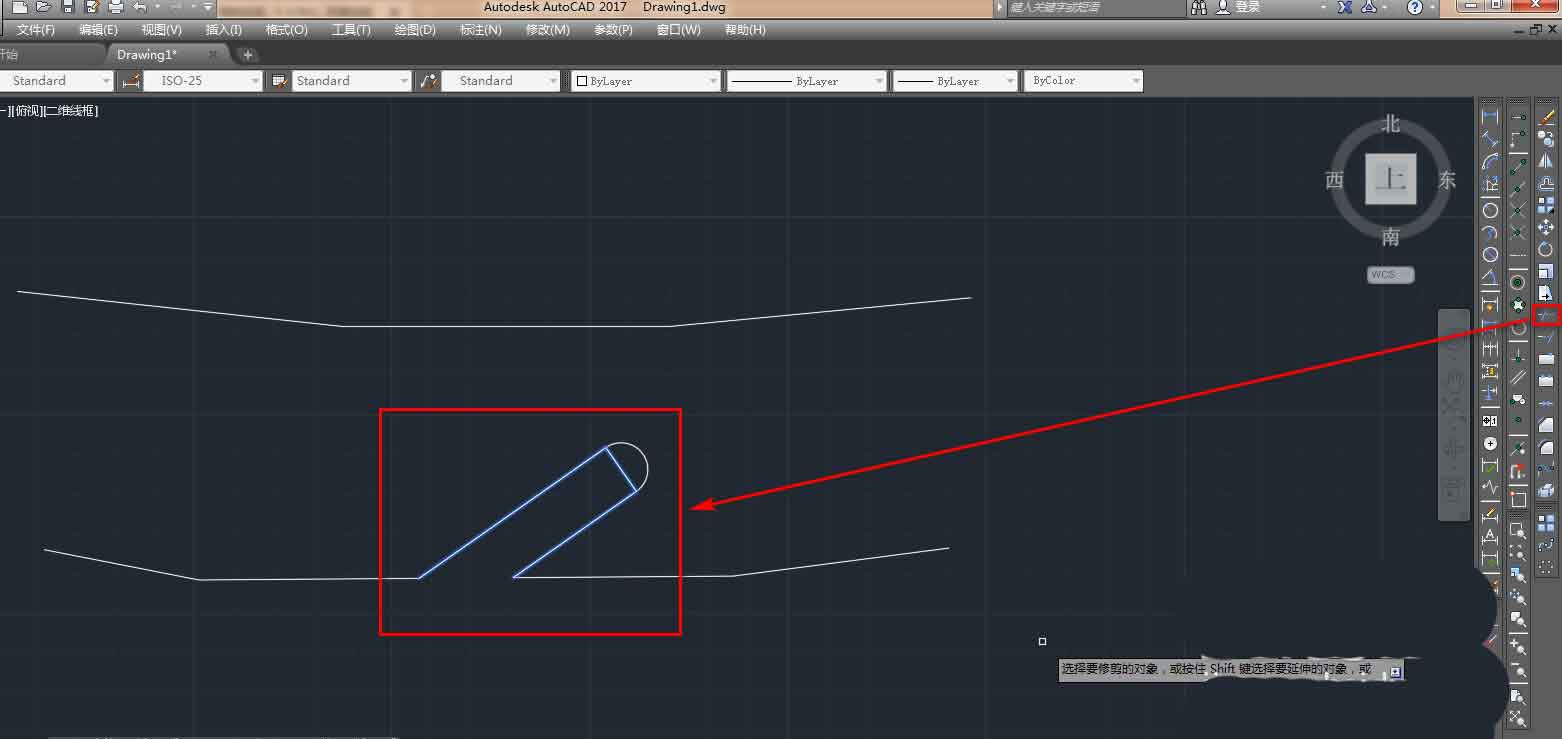

7、再次使用修剪工具，将多余的圆和线段修剪掉，如下图。
8、使用删除工具，将垂线删除，如下图。
9、这样就得到了我们需要的堤坝式固定码头图块，如下图。
以上就是CAD堤坝式固定码头图块平面图的教程，希望大家喜欢，请继续关注脚本之家。
