cad怎么设计五节铁柜平面图? 铁柜cad平面图的画法
MHSJS001
cad中想要绘制一个铁柜的平面图，该怎么绘制五节铁柜平面图呢？下面我们就来看看详细的教程。

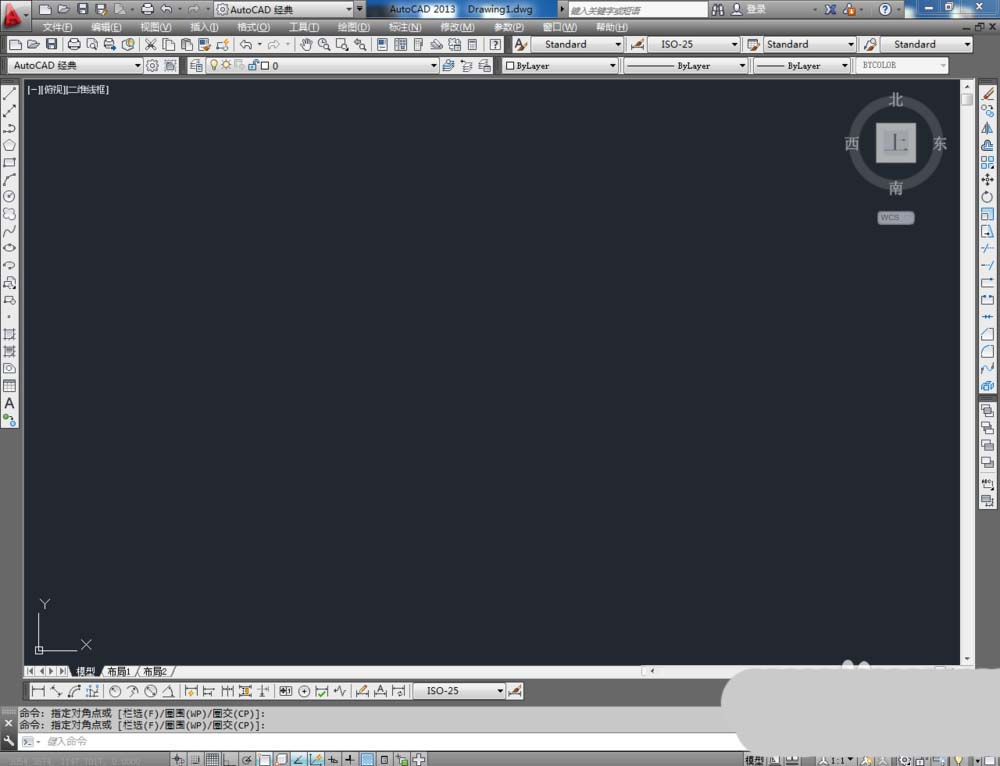

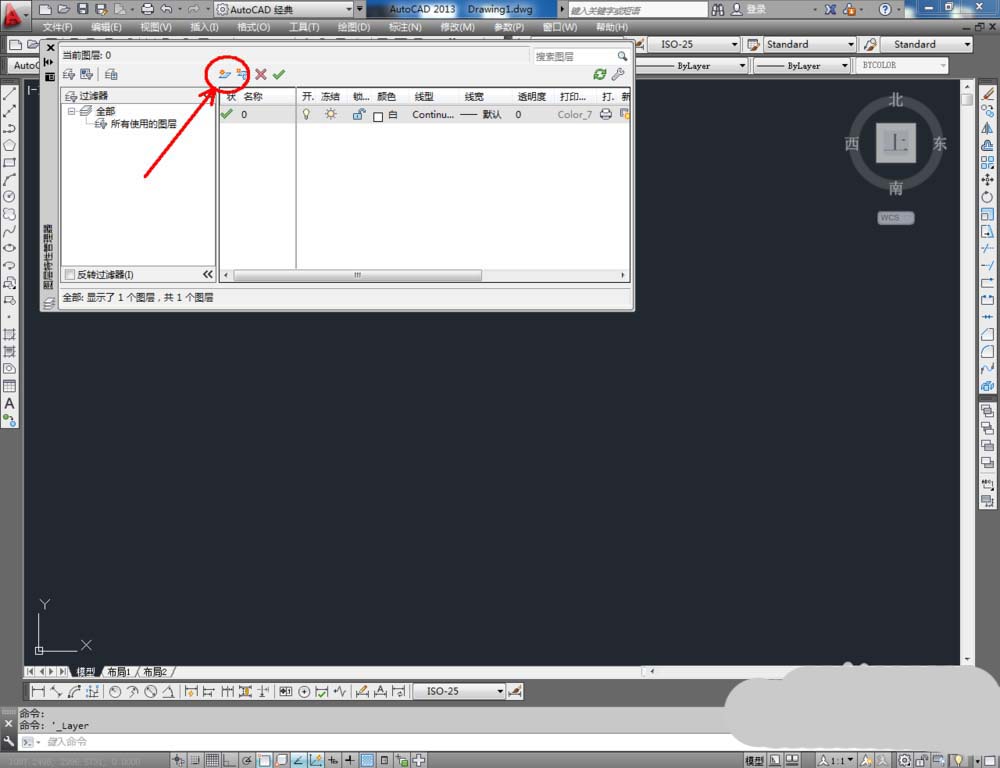

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：五节铁柜。点击色块，按图示设置一个图层颜色，完成五节铁柜图层的设置（如图所示）；

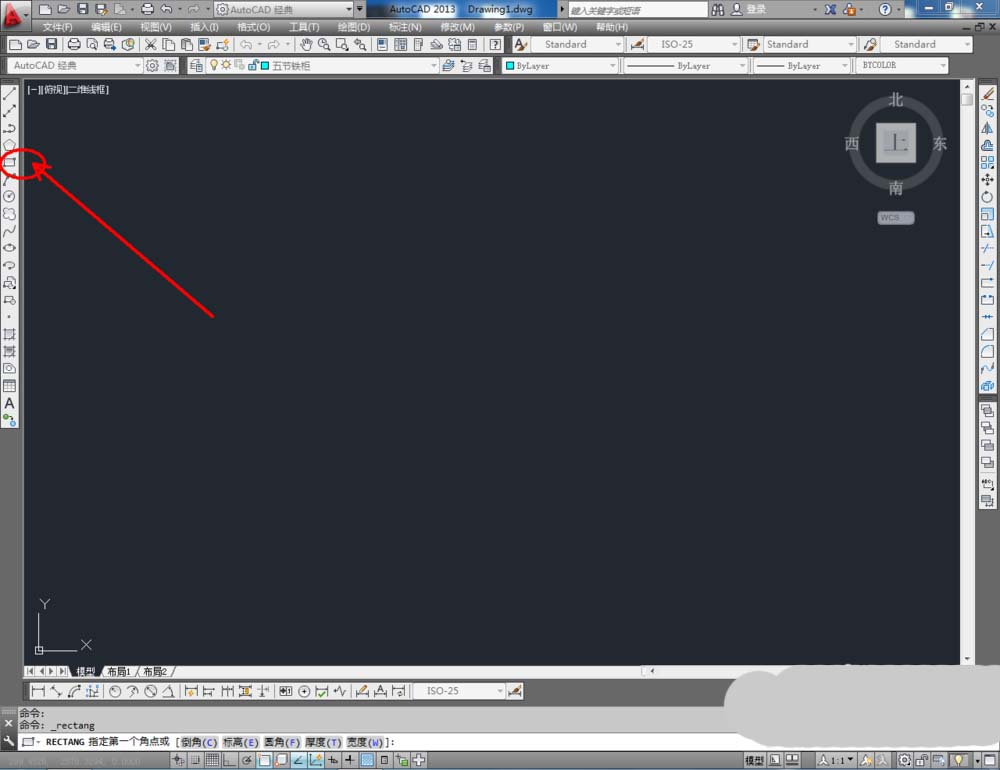

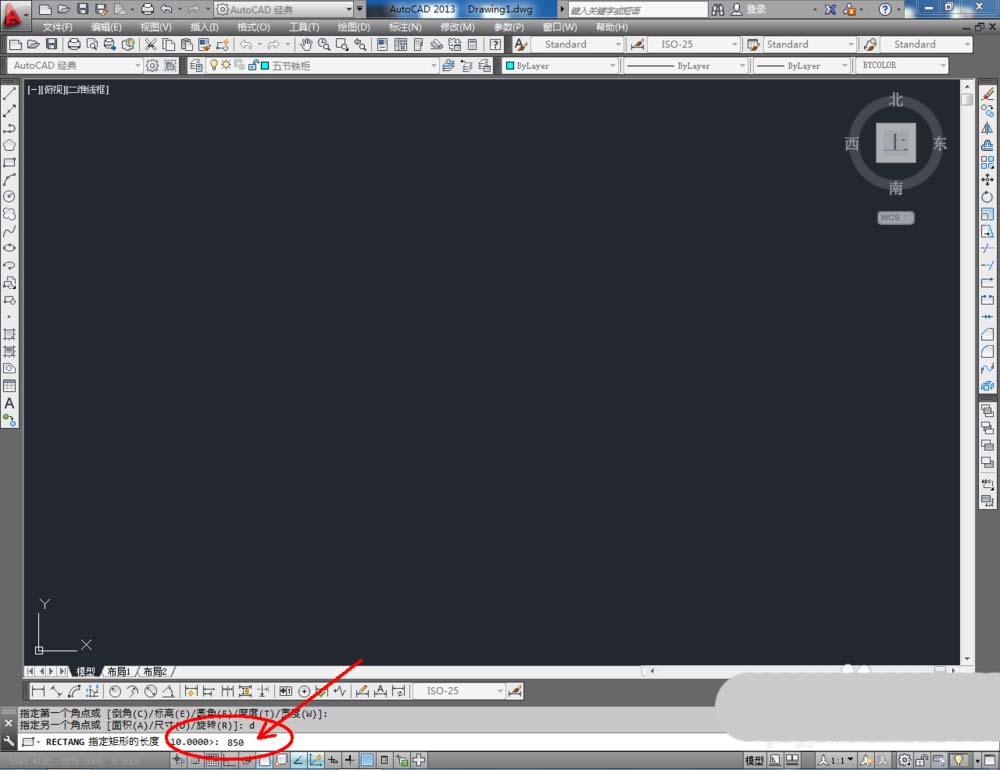

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：850并按下空格键，继续输入宽度数值：390并按下空格键，完成矩形图案的绘制（如图所示）；

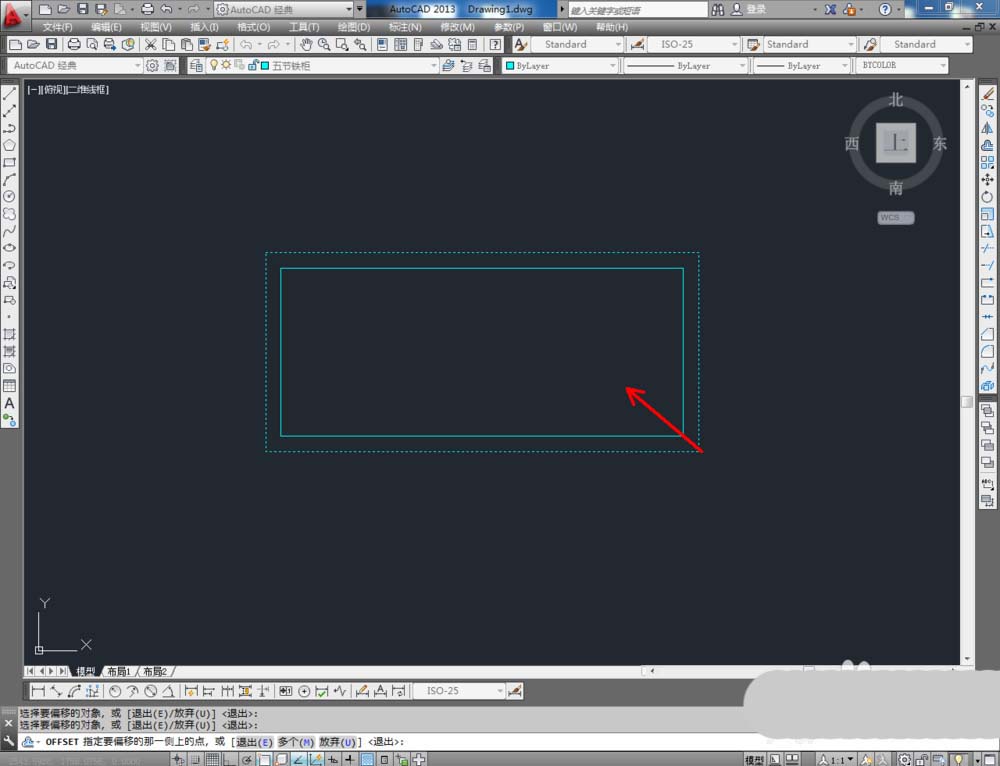

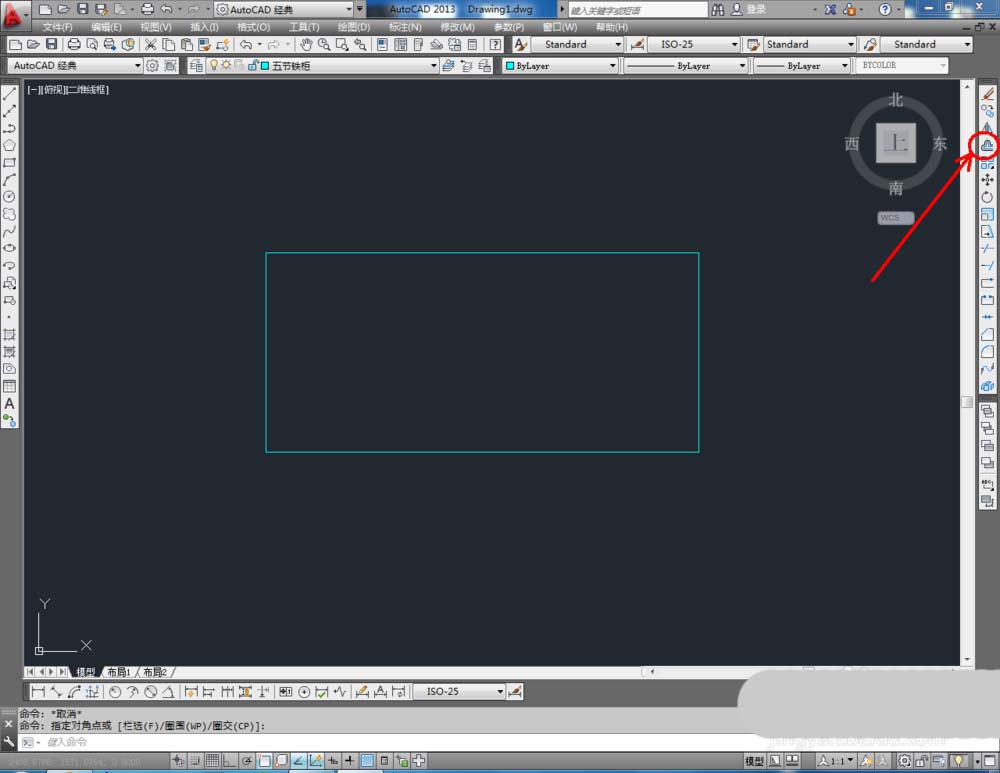

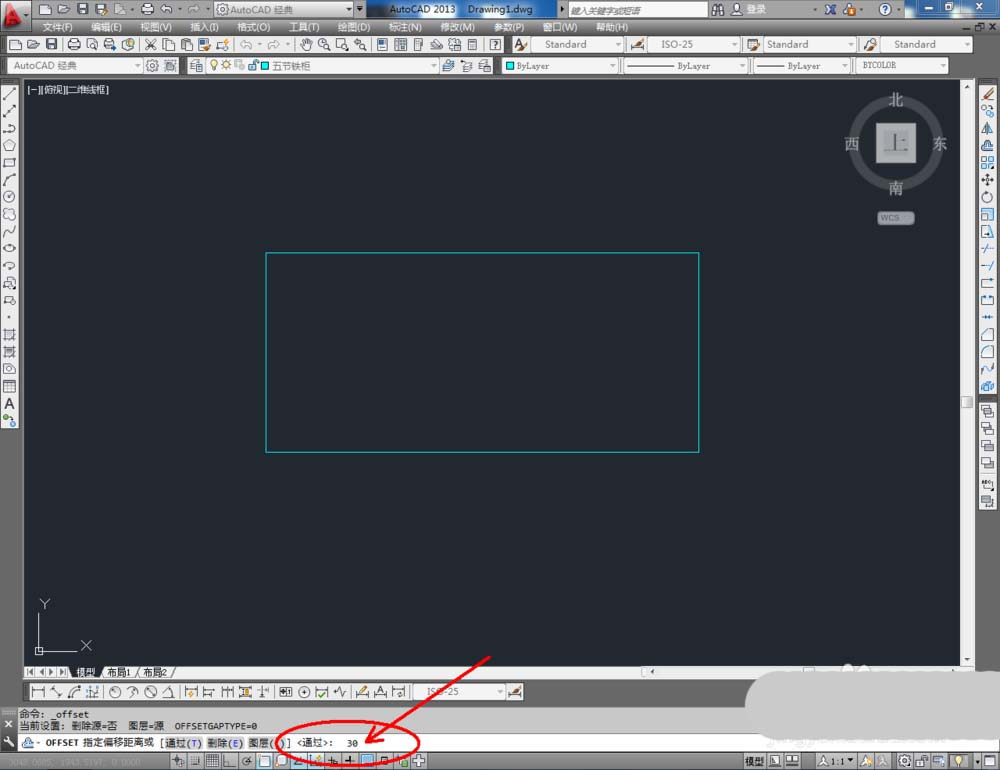

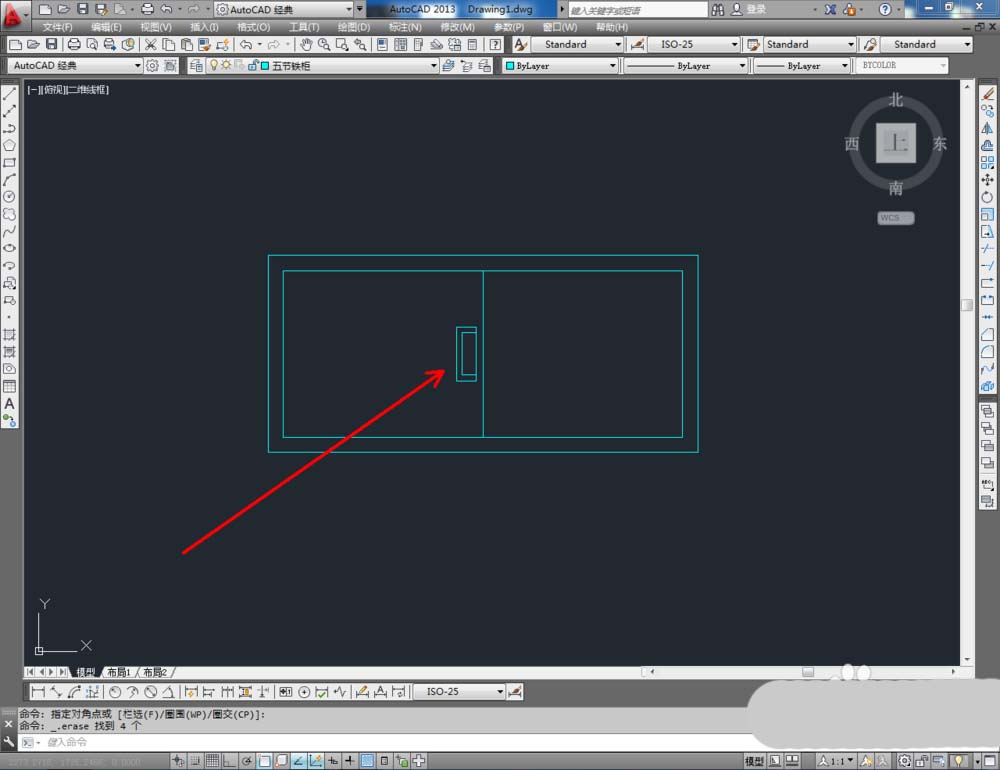

3、点击右边工具栏中的【偏移】，在命令栏中输入： 30，对矩形图案进行向内偏移 。点击【直线工具】在图示位置绘制一条直线线段（如图所示）；

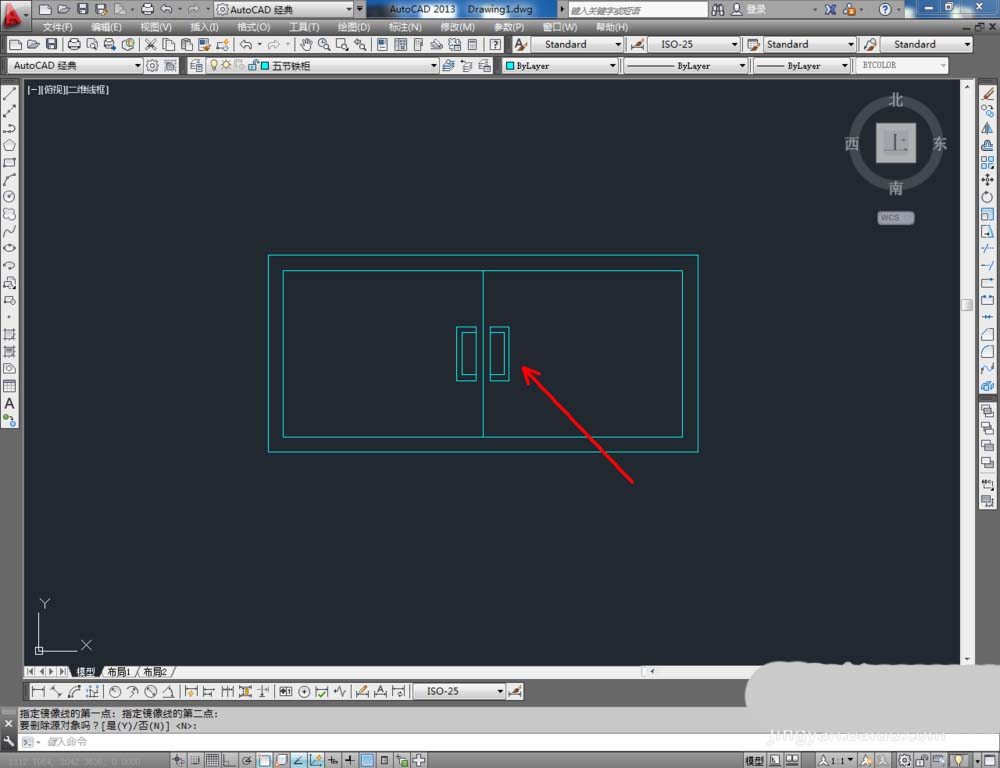

4、将制作好的拉手图块导入文件并调整好拉手的位置后，点击【椭圆形工具】在拉手下方绘制一个圆形图案。继续点击【矩形工具】在圆形图案中绘制一个矩形方框，完成门锁图案的绘制（如图所示）；

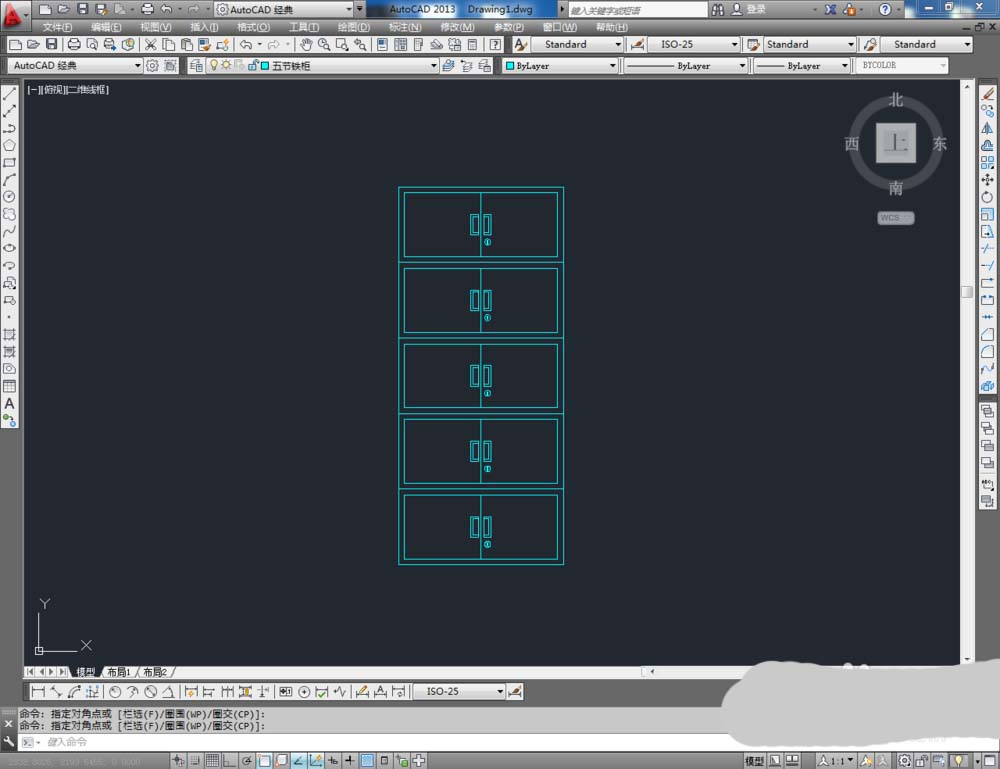

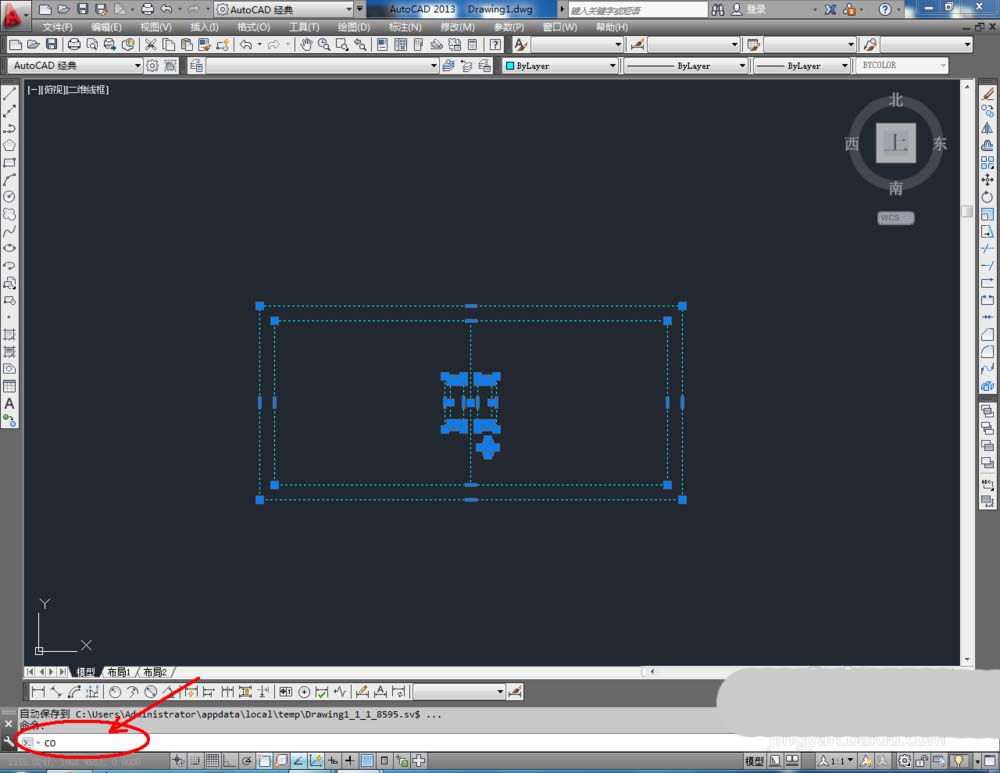

5、选中整个图案，在命令栏中输入：co后，通过移动复制，完成另外四个柜体副本的制作，这样我们的五节铁柜就全部制作完成了。
以上就是铁柜cad平面图的画法，希望大家喜欢，请继续关注脚本之家。
