cad怎么绘制欧式四开门鞋柜平面图?

MHSJS001

每个家庭都会在家门口放置鞋柜用于存放鞋子,可以说鞋柜是生活中不可或缺的储物柜体之一。该怎么设计欧式的鞋柜呢?下面我们就来看看绘制一个四开门鞋柜平面图的教程。

1、打开AutoCAD 2013软件,点击【图层特性管理器】,点击【新建图层】,将图层命名为:四门鞋柜。点击色块,按图示设置一个图层颜色,完成四门鞋柜图层的设置(如图所示);

2、点击【矩形工具】,按图示在命令栏输入:d并按下空格键,输入长度值:1650并按下空格键,继续输入宽度数值:1000并按下空格键,完成矩形图案的绘制。选中图案,点击右边工具栏中的【分解工具】,将图案炸开(如图所示);

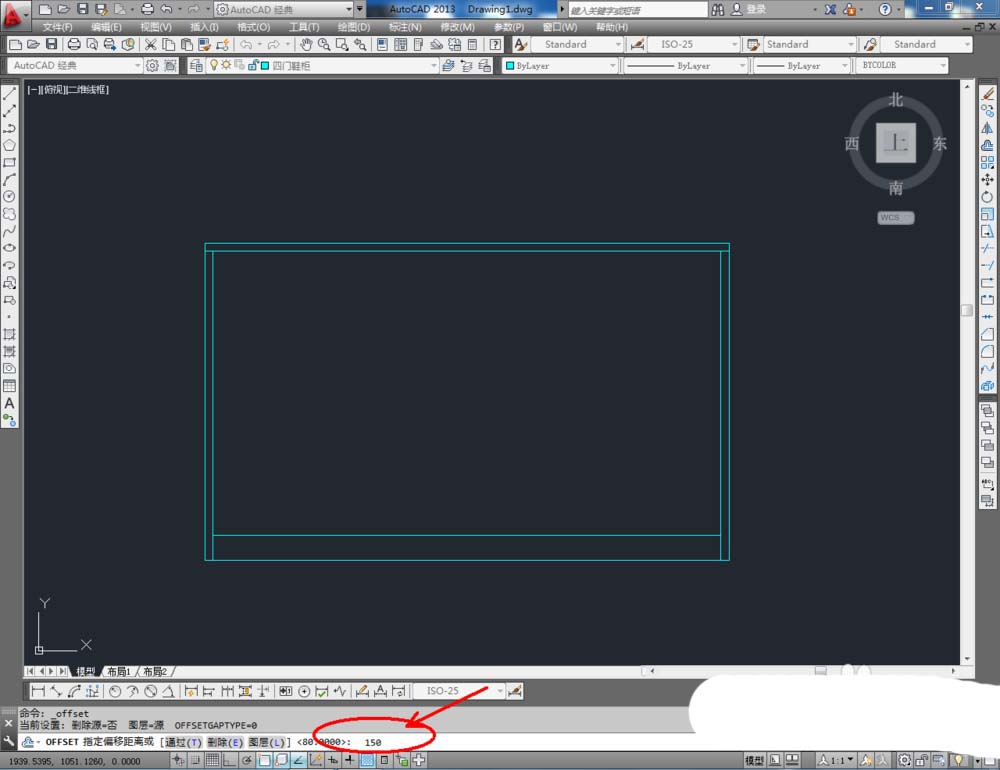

3、点击右边工具栏中的【偏移工具】,在命令栏输入偏移数值:25后,对图案顶边和左右两侧边进行向内偏移。命令栏中输入偏移数值:80,对底边进行向上偏移。完成后,按图示调整好选边上的端点位置(如图所示);

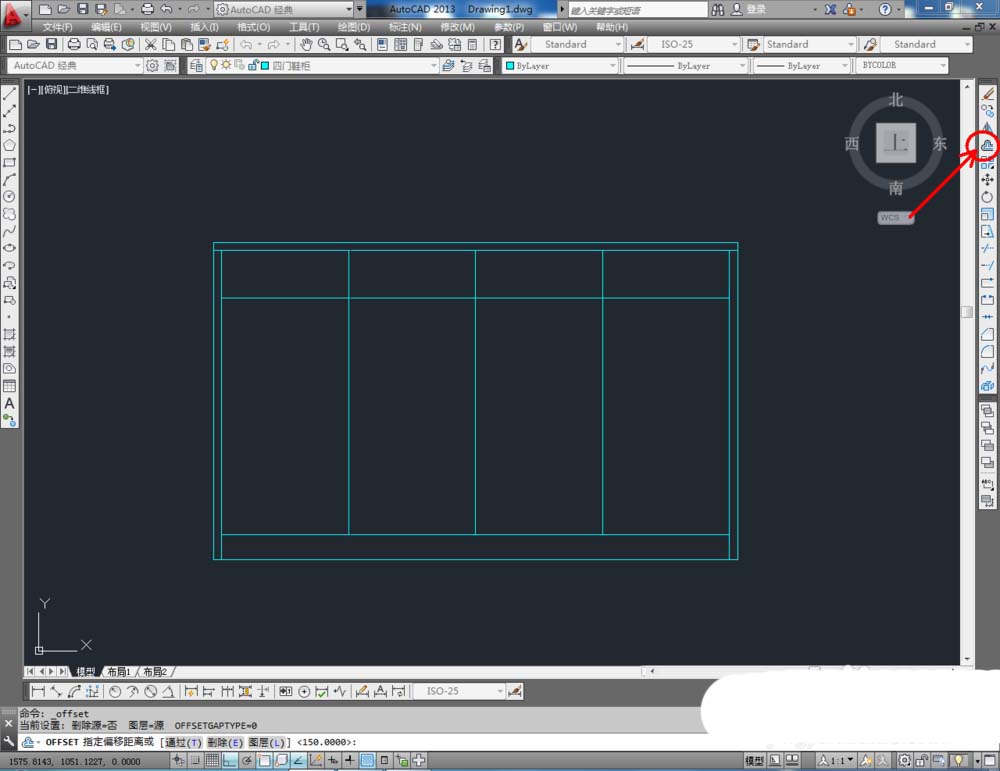

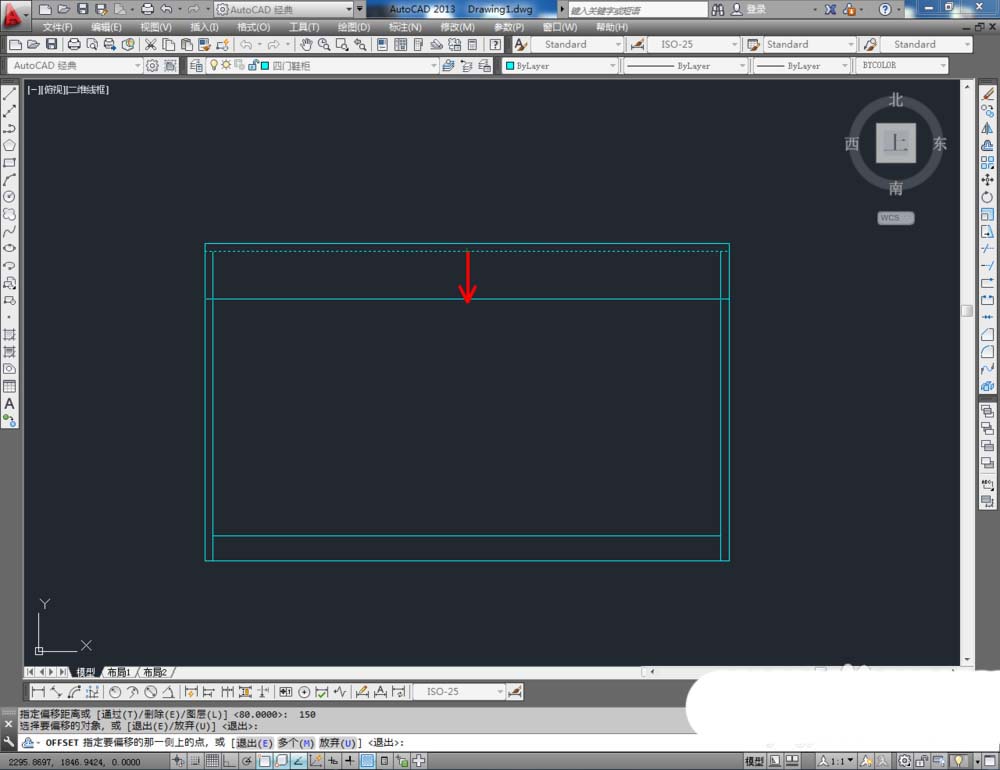

4、点击【偏移工具】,在命令栏输入偏移数值:150后,对图示选边进行向下偏移并调整好选边上的端点位置;

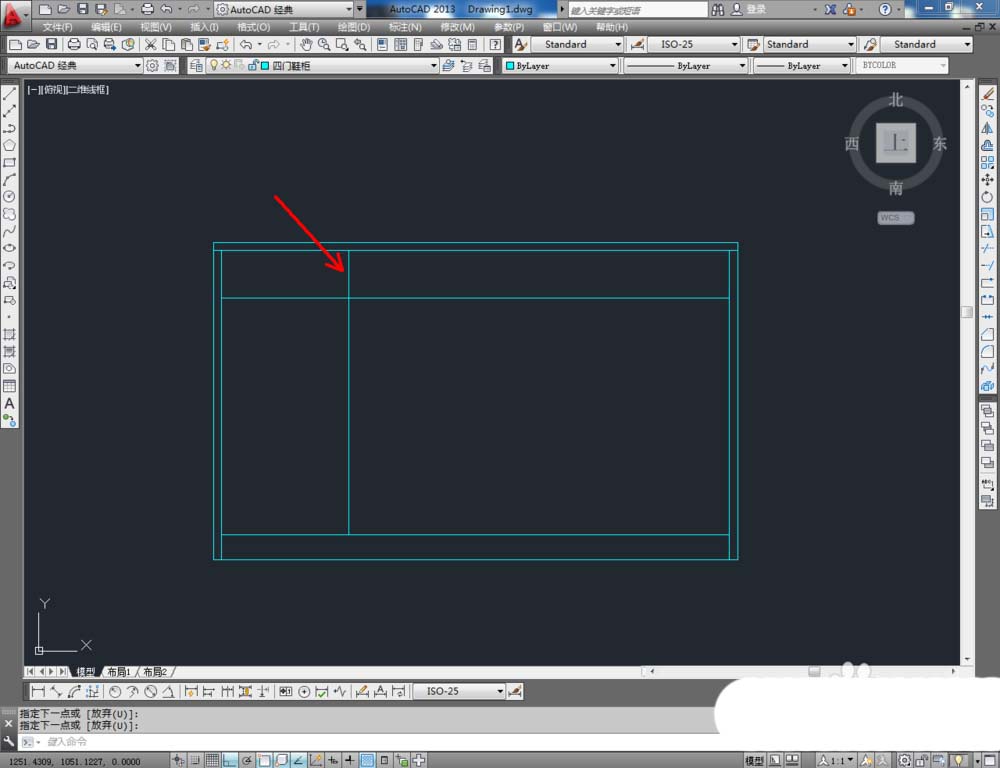

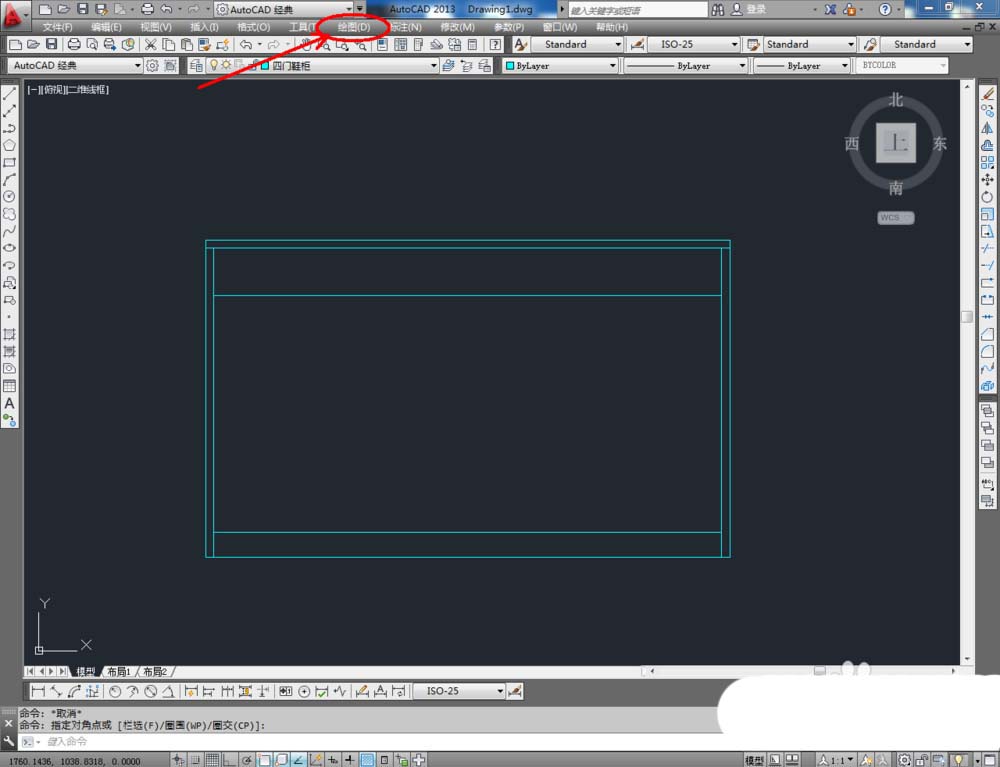

5、点击【绘图】-【点】-【定数等分】,鼠标点击图示线段,在命令栏中输入:4并按下空格键,将选线平分为四等分;

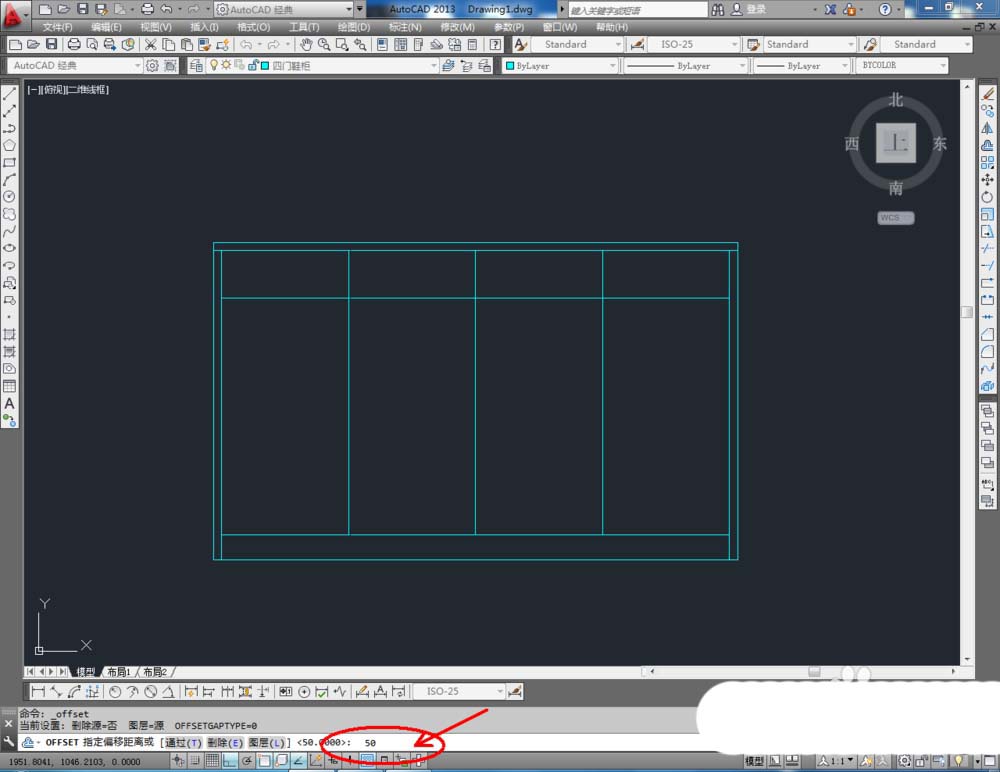

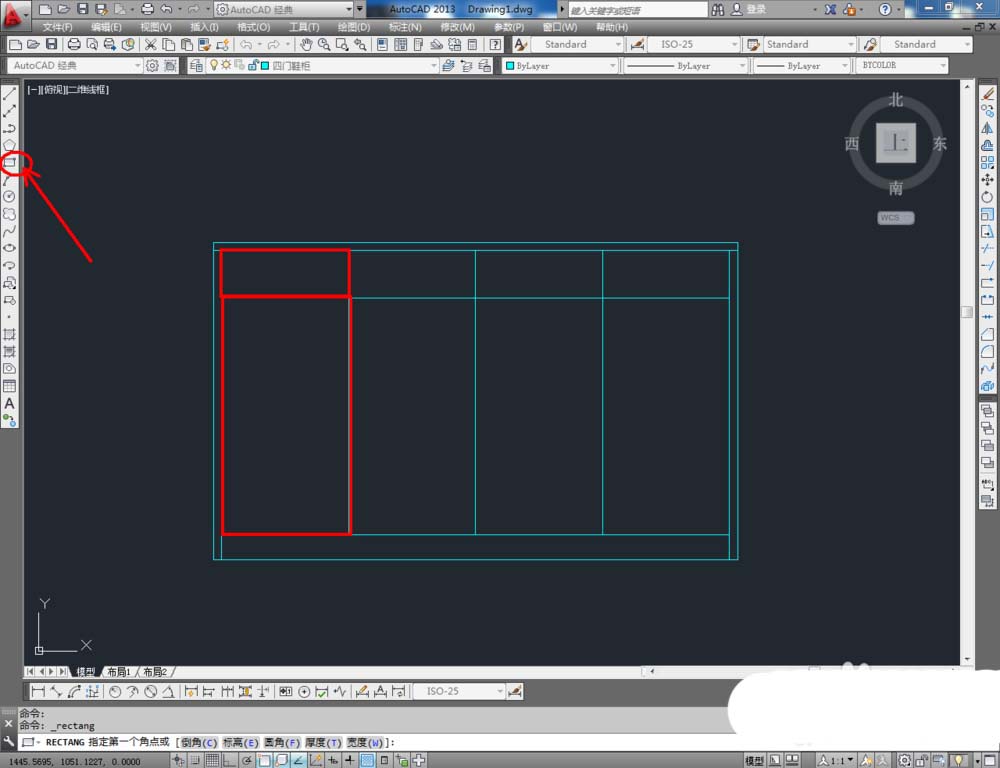

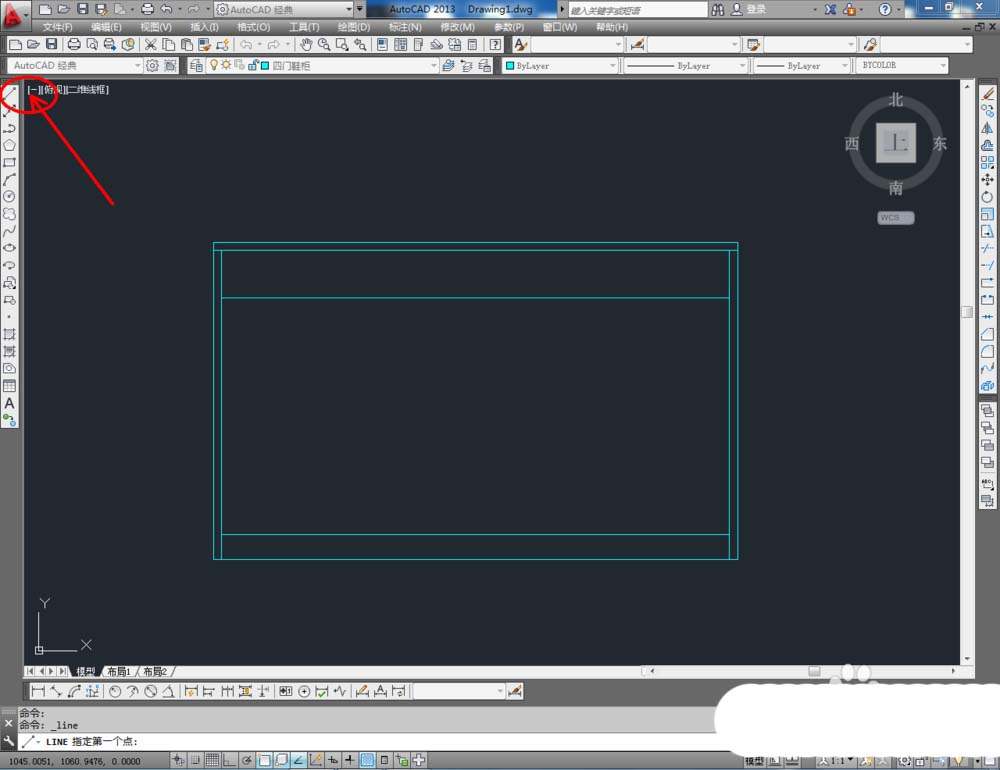

6、点击【直线工具】,在图示区域绘制两条直线线段。选中这两条线段,在命令栏中输入:co,对选边进行移动复制(如图所示);

7、最后,将制作好的拉手图块导入文件并调整好拉手的位置。完成细节部分的制作后,我们的四门鞋柜平面图便全部制作完成。

以上就是cad绘制四开门鞋柜平面图的教程,希望大家喜欢,请继续关注脚本之家。
