3dmax9.0制作物理实验中的磁铁动画

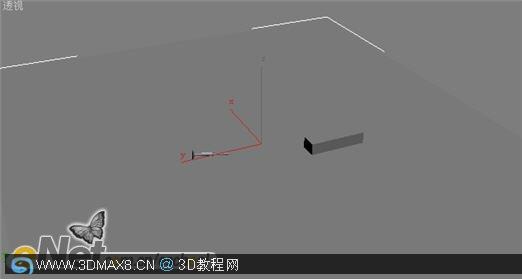

3、单击“几何体”按钮进入其创建命令面板，点击“长方体”按钮，在视图中绘制一长方体Box01。同样地，在“几何体”面板中点击“平面”按钮，在视图中绘制一平面Plane01，作为地面背景，如图3所示。




小提示：为了体现出铁钉尖部将来随着磁铁作移动，而尾部仍然位于平面上，我们需要调整它的轴心位置。

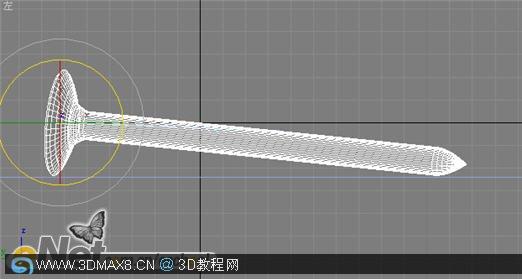

4、选中“Line01”，单击“层次”按钮进入其命令面板，单击“轴”按钮，打开“调整轴”卷展栏，单击“仅影响轴”按钮，将线条的轴心移动到相应的位置，如图4所示。

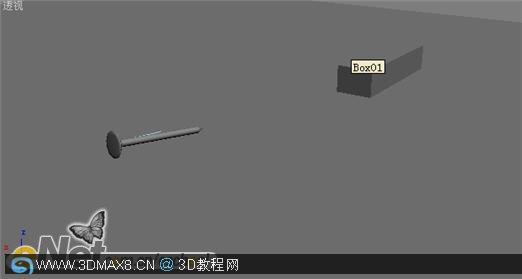

5、用工具栏上的“选择并旋转”按钮，调整视图中的铁钉放置的位置与方向，如图5所示。



6、选中Line01，单击“动画”菜单中的“约束－注视约束”命令，然后在视图中选择长方体Box01，如图6所示。



小提示：此时指定约束后，铁钉将以法线方式与长方体对齐，这时的相对位置就会发生变化，而我们需要让它保持原来的样子。

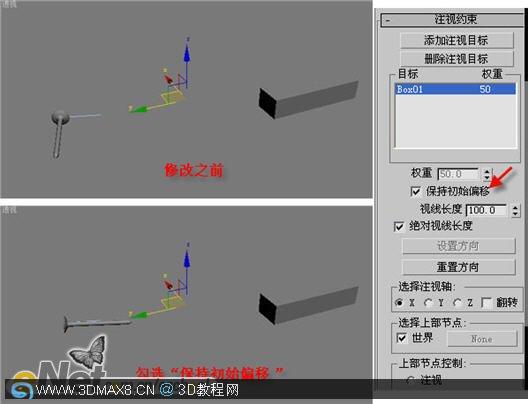

7、选择Line01，单击“运动”按钮进入其命令面板，打开“注视约束”卷展栏，选择“保持初始偏移”复选项。如图7所示。
