TL-R5005PE-AC 是TP-LINK推出的一款2.5G PoE·AC一体化企业级路由器，核心亮点是5个2.5G网口全支持PoE供电，总功率增强到75W，适合需要超千兆组网和直接给AP供电的场景 。
有人问R5005PE跟R5005P有什么差别？我说只是电源大小的差别，路由器的硬件配置是一样的，他说不信。唉！
R5005PE的内盒：
路由器和配件 ：
电源输出规格是53.5V/1.6A，最大输出功率85W。而R5005P是53.5V/1.12A，最大输出功率60W，两者相差25W。实测空口待机功率为3.4W，连接2.5G WAN和一个2.5G LAN后的功率为5.4W。
一共有五个网口，全都支持最高2.5G速率，支持双WAN。
侧面透气孔：
路由器底部：
产品标签内容：型号TL-R5005PE-AC

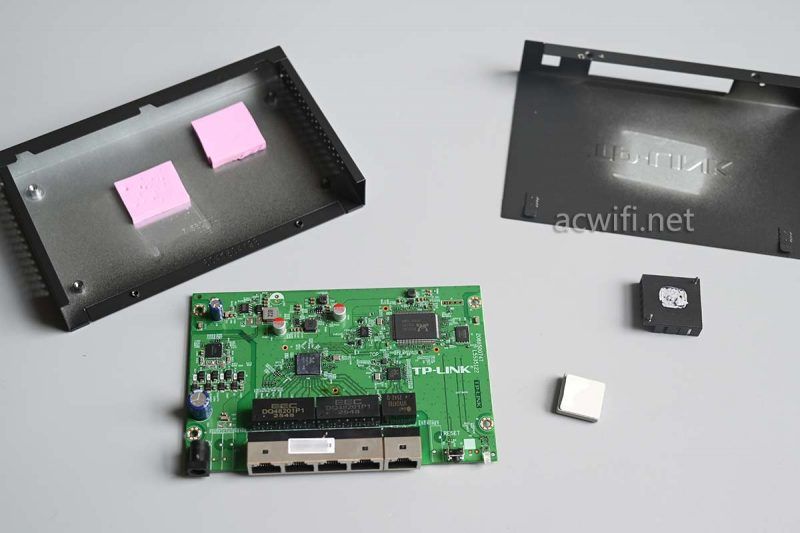

拆开外壳：
两片散热：
把主板翻转背面，底部有两片导热硅脂垫片：

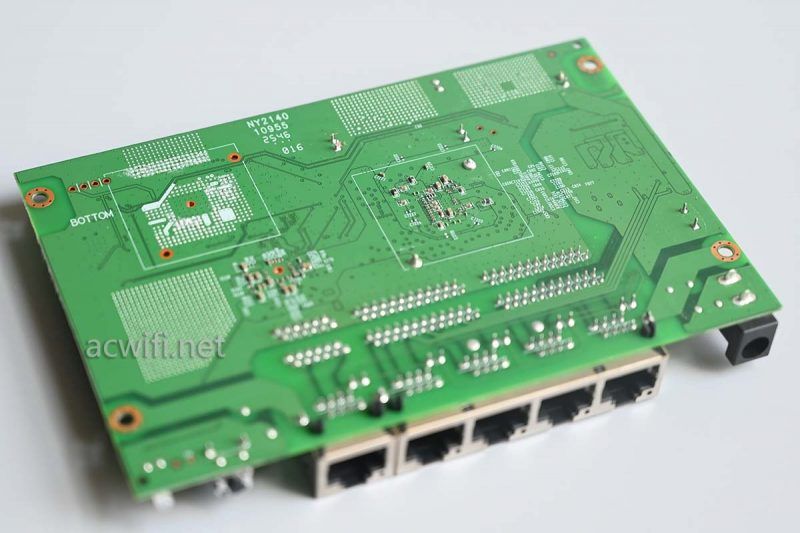

主板背面没啥看。

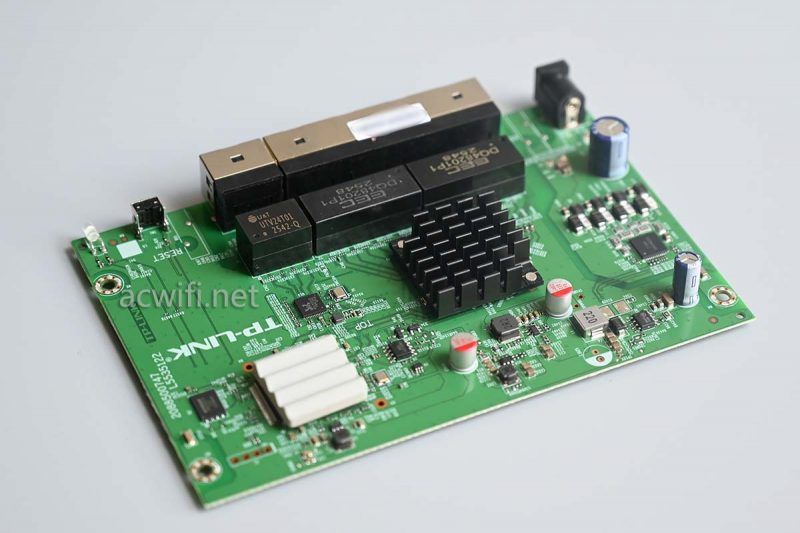

回到主板正面：

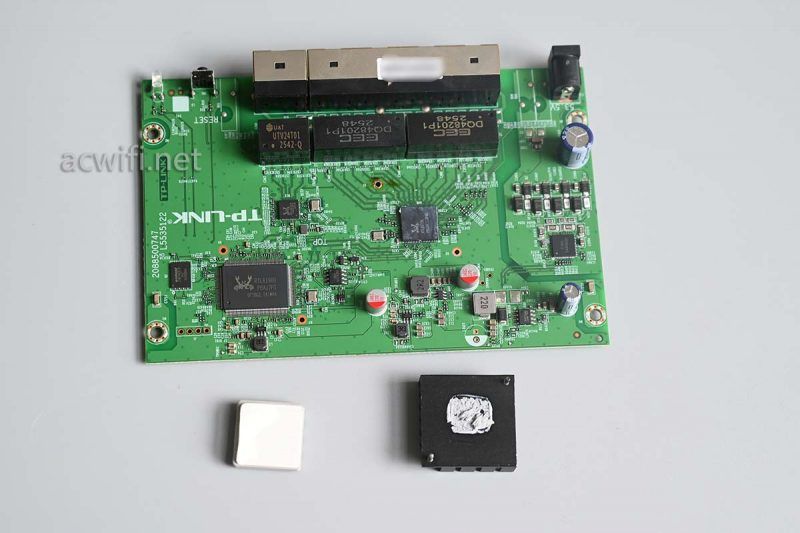

拆下散热器：

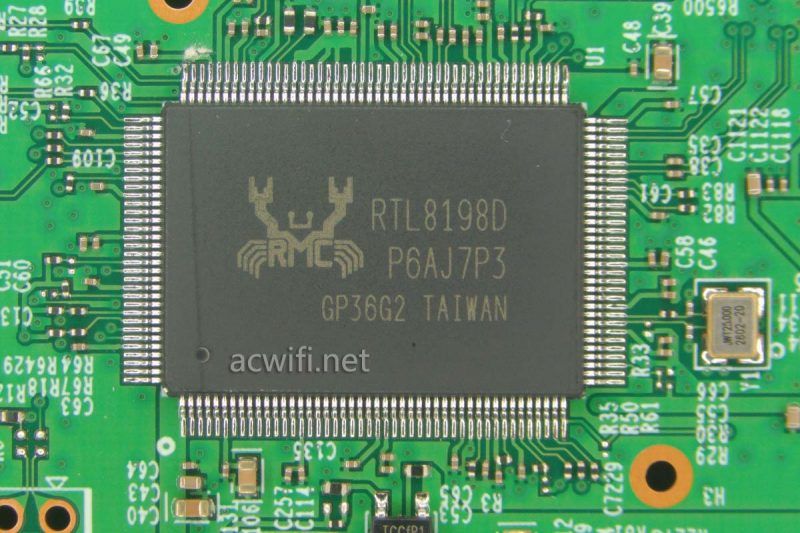

这台R5005PE的CPU型号是RTL8198D，跟R5005P和R5009PE一样。

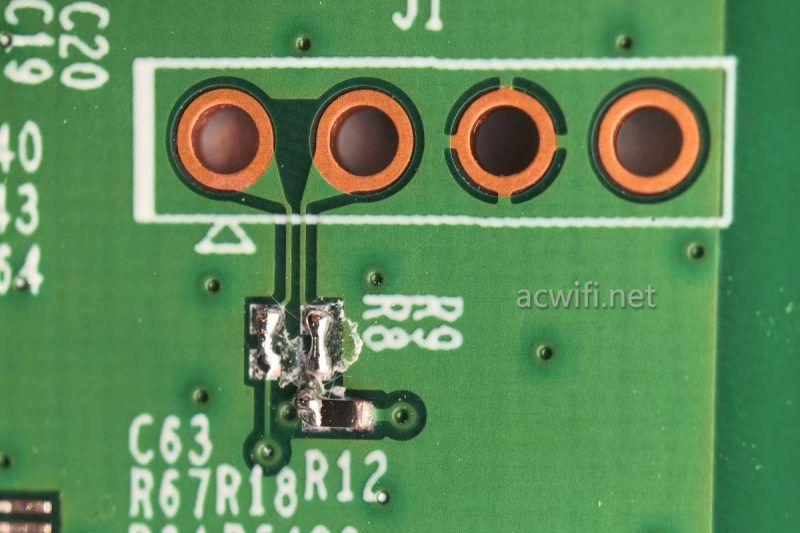

CPU集成了内存，从TTL启动信息就能查看内存大小。不过TX和RX并没有连接上，断路状态。如下图：
上次有人留言说，不需要接电阻，直接用锡连接早就行。。。这次我照做了，果然行。
DRAM: Physical 256 MiB, uboot useable size 256 MiB
SPI NAND: 0xEFAE21, Mode(111/111)
128 MiB
可以看出，集成的内存是256MB。

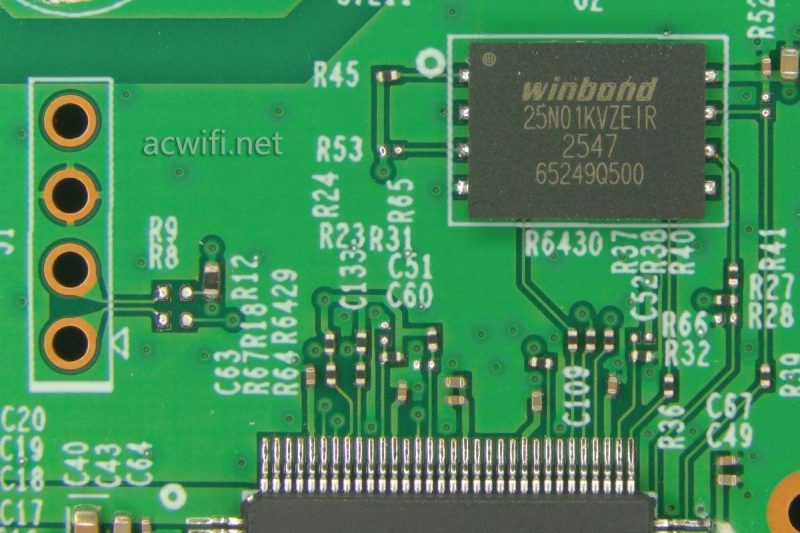

闪存容量128MB，型号是W25N01KVZEIR。

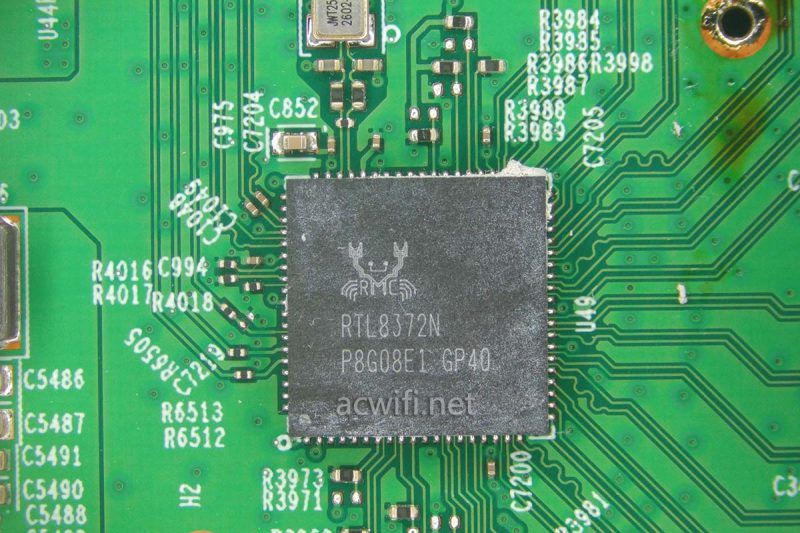

2.5G交换芯片是RTL8372N，有四个2.5G PHY。

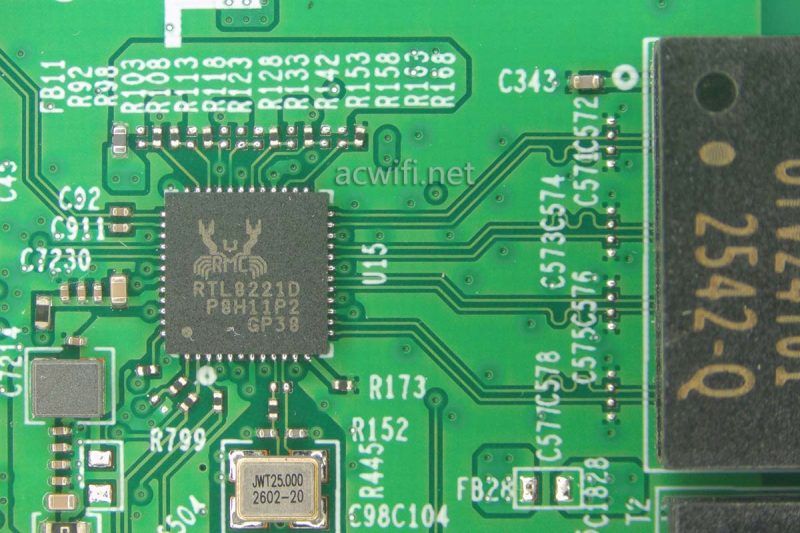

2.5G WAN口通过单口2.5G PHY芯片RTL8221D，这颗型号虽然跟之前用的RTL8221B有点不同，本质是一样的东西。在小米BE3600Pro网线版身上也用到了这个RTL8221D。
以上的这些芯片分布如下图：

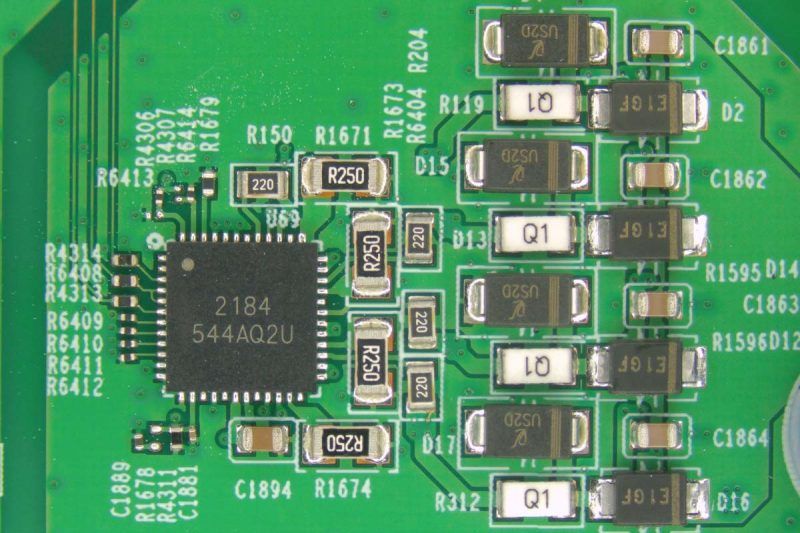

主板的一另一侧是PoE供电电路，PSE芯片是XS2184，它是一个四通道、集成功率MOSFET的供电设备（PSE）电源控制器，设计用于兼容 IEEE 802.3 at/af PSE。（单个端口提供高达 30W 的功率。）

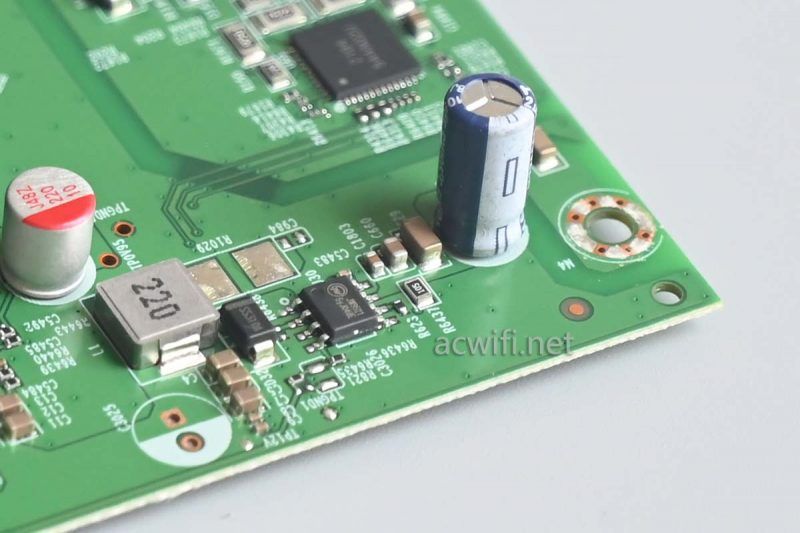

旁边的DC-DC电路，给CPU、内存、交换芯片等提供不同的低电压。
R5005PE拆完。

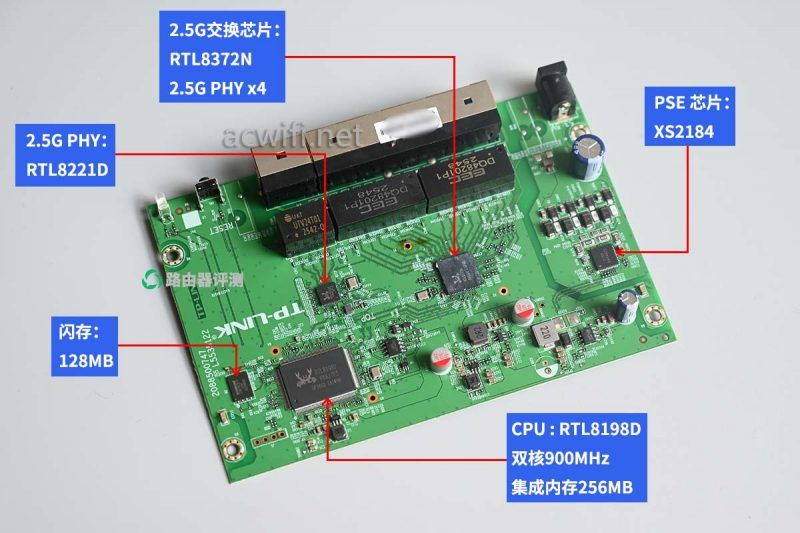

R5005PE的所有芯片型号汇总图如下：

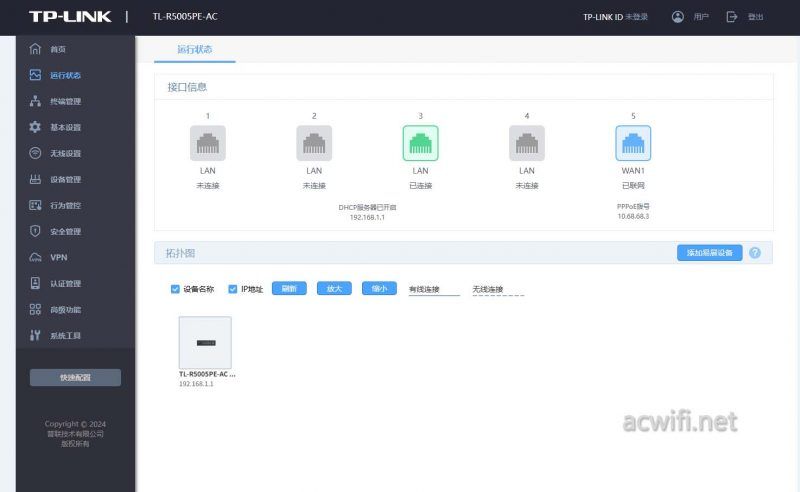

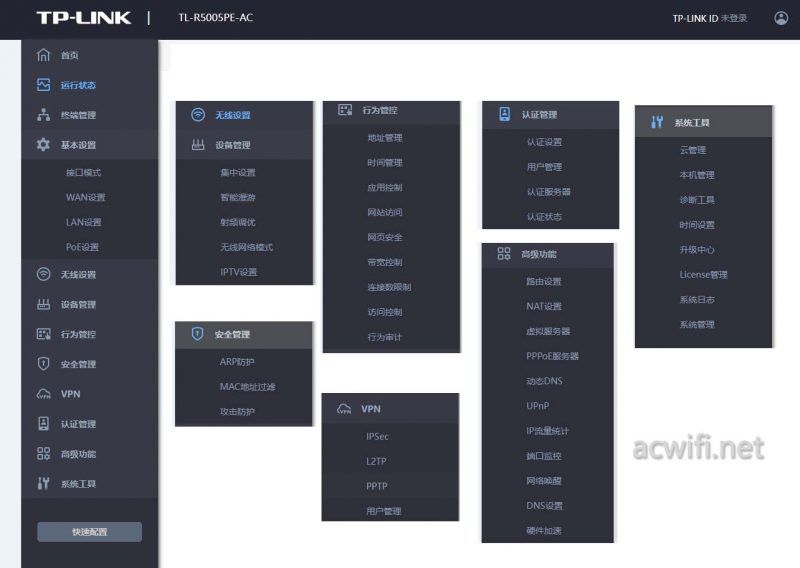

系统界面：

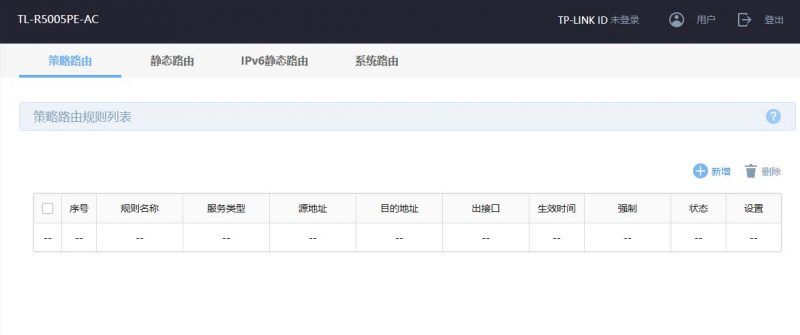

展开一些菜单：

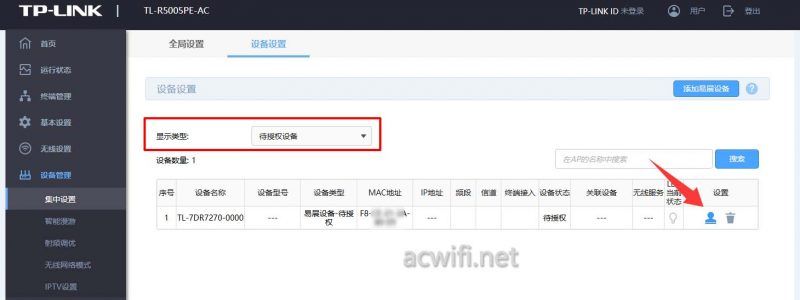

可以跟TP的易展无线路由器组网。建议在显示类型里面选择“待授权设备”，网线连接待组网的路由器的网口，按下“易展组网键”，点添加易展设备，一会就会出现在列表中，然后一定要点“授权”。
不去点“授权”就组不上。
P和PE就是电源功率上的差别。
