doxygen 常见问题一览表(中文乱码等)

17-09-23 23:13作者:脚本之家

下载doxygen的binary 包

软件名称:
帮助文档生成器( doxygen ) 1.8.13 官方最新英文安装版(附帮助文档)
软件大小:
21.7KB
更新时间:
2017-09-23

为了使doxygen能够将类图、协作图等加入到文档中,还要下载安装graphviz for win。

graphviz 2.18下载:

http://www.graphviz.org/pub/graphviz/ARCHIVE/graphviz-2.18.exe

全部安装后就可以开始使用了。

运行doxygen wizard.exe

如果你像我一样希望只通过图形界面运行doxygen的话,请在doxygen的bin目录中运行doxywizard.exe,这时按照doxygen根目录下的文档(doxygen_manual-1.5.2.chm)中 Doxywizardusage一节的说明设置即可。主要包括,源码路径、工作路径、输出路径等。

点开始,即可生成文档

最后对文档生成过程中遇到的一些问题进行说明:

1、 中文问题:中文注释在文档中是乱码。

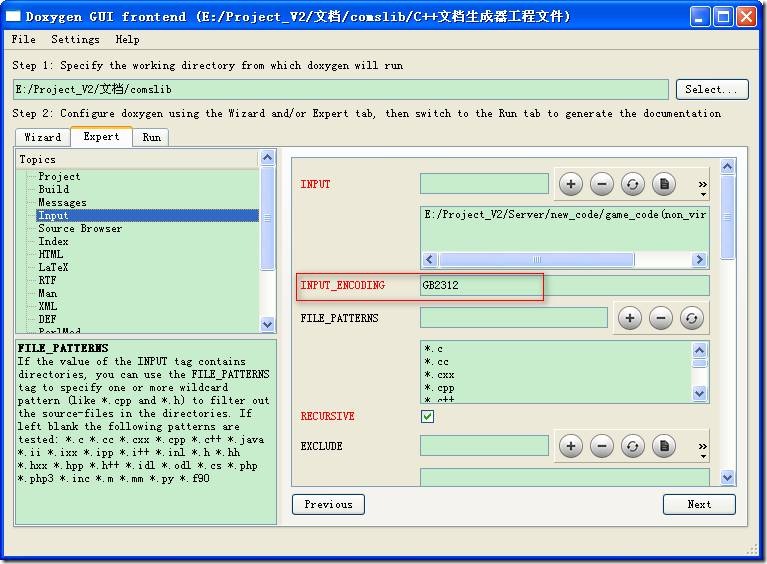

解决:在expert中的INPUT选项页的INPUT_ENCODEING中填入“GB2312”,这样基于GB的文本编辑器生成的代码就可以正常使用了。

clip_image002

但是,还有一个无法彻底解决的问题就是,当输出语言为中文时左边的导航栏的所有中文仍然是乱码。哪位有解决方案,请务必告知!

2 图形问题:无法绘制类图协作图等图形。

首先确保安装了graphviz forwin,注意不是wingraphviz,后者是一个graphviz的com封装,但是doxygen并不是基于它开发的,所以装了也没用。然后在expert的DOT_PATH中填入graphviz的安装路径。接着在wizard的diagram中选择需要生成的图形类别就可以了。

如果出现无法包含.map文件的错误,可以将工作目录设置成html,并将html中所有文件都清除再试。这个问题的原因还不太确定。

3 输出chm的问题:如何输出.chm文件

1. 你必须安装微软或其相兼容的chm编译系统。通常为HTML Help Workshop。

2. 首先在[Wizard...]的Output页面中,选择HTML,然后选择到prepare for compressed HTML(.chm)。

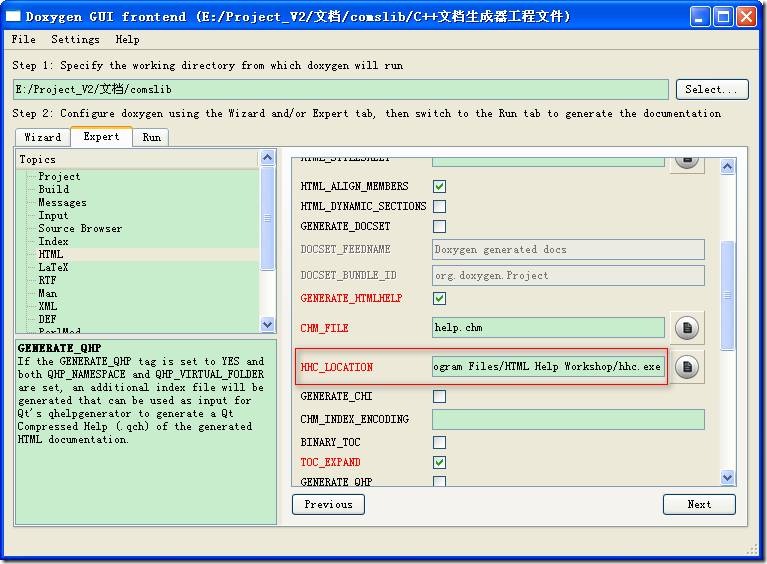

3. 其次在[Expert...]的HTML页面中,将HHC_LOCATION指向微软的hhc工具。通常为C:/Program Files/HTML Help Workshop/hhc.exe。然后点击OK,保存,编译即可。

clip_image004[1]

HHC_LOCATION中输入hhc.exe文件的路径。hhc.exe可以通过安装HTML Help Workshop获得。

clip_image006

HTML Help Workshop 地址:

http://www.microsoft.com/downloads/details.aspx?FamilyID=00535334-c8a6-452f-9aa0-d597d16580cc&displaylang=en

4 如何像MSDN那样在左边的树中显示函数列表?

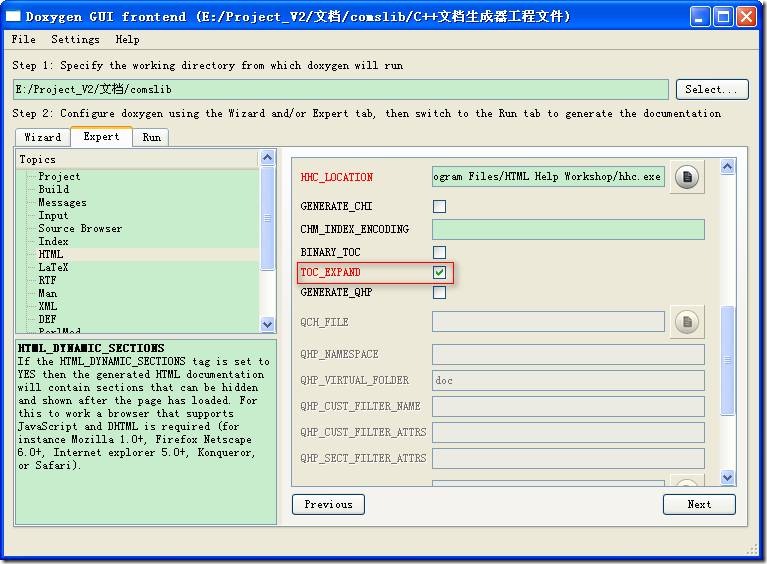

打开[Expert...]的HTML页面,然后选中TOC_EXPAND即可。

clip_image008

5 如何去掉CHM附带的CHI文件?

注意在默认情况下,CHM会有一个CHI文件,似乎是用来加速索引的。我本人也遇到过很多用户仅仅上传了CHM,而没有上传CHI文件,导致无法正常显示的情况。我不知道是否可以通过工具重建CHI文件,但是我觉得关闭这个功能即可。打开[Expert...]的HTML页面,取消GENERATE_CHI即可。

6 如何像MSDN那样右边每页显示一个函数?

这个问题其实比较棘手,在[Expert...]中的Project页面,下面有一个选项叫做SEPARATE_MEMBER_PAGES,把这个选项选中,这样每个函数就是一个页。但是会有一个问题,那就是右边页面的旁边多了所有函数的列表。很遗憾,经过研究,这个确实无法去掉。我的解决方法就是自己编译一下doxygen,在memberlist.cpp的writeDocumentationPage函数中将container->writeQuickMemberLinks(ol,md);连同附近几行屏蔽掉即可。

7 如何在CHM中去掉当选择SUBGROUPING后去掉分组的组信息?

这个功能就是在chm的左边树中直接列出函数列表,而不用点击看右边页面了。这个功能需要修改源代码。在index.cpp中,屏蔽writeGroupIndexItem函数的Doxygen::indexList.addContentsItem,Doxygen::indexList.incContentsDepth和Doxygen::indexList.decContentsDepth();即可,具体不解释了,一看便知。

8 如何修改或者去掉右下脚Generated at ...的文字?

打开[Expert...]的HTML页面,然后在HTML_FOOTER中指定相应的HTML文件即可。注意HTML_FOOTER中至少包含BODY和HTML结束标记。即一个最小的尾部HTML至少是这样</BODY></HTML>。同理,如果你要指定了HTML_HEADER,他至少包含<HTML><HEAD></HEAD><BODY>

9 如何生成组?

组就是可以把同类的函数放到一个根下的显示方式。doxygen支持grouping,即你可以把相关的代码通过标志,放到同一个组中,便于查看。这主要是通过几个内置语法命令。首先通过@defgroup定义一个组,然后要把分组的函数或者类等,通过标志@ingroup加入相应的组。这样,相应的函数就被放置在同一个组中。

10 如何生成中文帮助?

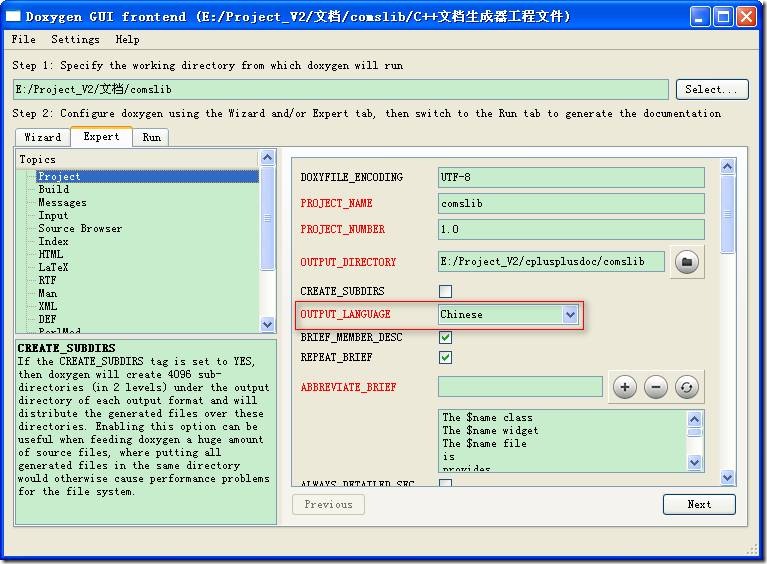

点击[Expert...],在页Project 的OUTPUT_LANGUAGE,选择Chinese,这样输出的帮助提示信息就是中文。具体中文提示信息的文字在源代码中。

clip_image010

11 如何彻底解决DoxyGen的输出中文chm的乱码问题?

DoxyGen的实现中大概有三处编码的设置。首先是,doxyfile,也就是配置文件。其次,INPUT_ENCODING,也就是DoxyGen需要解析的输入文件的编码。最后,就是输出的编码。譬如CHM左边的索引编码。

首先是chm的标题乱码,这个比较好解决,因为DoxyWizard使用QT做的界面,它内部做了转换,所以在DoxyWizard中输入中文,在保存的时候,他自己做了转码,导致doxyfile中的最终的保存信息不正确。这个时候只需要用记事本打开doxyfile配置文件,输入相应中文即可。注意保存的时候保存成ANSI编码即可。保存成其他格式的话可能需要去掉BOM,比较麻烦,没研究了。这个相应的编码设置在[Expert...]中,页Project 的 DOXYFILE_ENCODING,不输入或者默认为UTF-8都行。

其次是右边内容乱码,这个多半是因为你没有配置好输入的文件编码类型造成的。在[Expert...]的Input页面中,有一个INPUT_ENCODING,这个选项表示输入文件的编码方式,这要和你处理的源文件格式一致。对于我们来说(使用vs的人),一般设置为GB2312。当然,再次声明,编码方式取决于源文件的编码方式。如果文件编码已经是UTF-8了,然而你还将其设置成GB2312,那么DoxyGen会将UTF-8当成ANSI再进行一次UTF-8转换,自然会出错了。

最后也是经常遇到的问题就是DoxyGen生成的CHM文件的左边树目录的中文变成了乱码。这个只需要将chm索引的编码类型修改为GB2312即可。在HTML的CHM_INDEX_ENCODING中输入GB2312即可。然而这种方法下,还有一个瑕疵之处,就是chm的搜索页的搜索结果中显示的中文文字却变成乱码了。这是因为DoxyGen默认开启了HTML Help Workshop的Full-textsearch全文搜索选项,他在进行全文搜索的时候,应该是打开文件然后按照ANSI进行搜索的,(资料表示HHW不支持UTF-8,仅支持ISO-8859-1或者windows-1252编码。)而Doxygen生成的右边界面统一是UTF-8,这自然出现了问题。而在这种情况下做全文搜索,理论上只能搜索英文。

无奈,我们的解决方案只能是重新编译DoxyGen代码,为了满足搜索,只要保证右边的页面文件不是UTF-8即可。我们首先修改writeDefaultHeaderFile这个函数的代码,将其charset=GB2312。然后在TranslatorDecoder的构造函数中修改m_toUtf8 =(void*)-1;即屏蔽文本写入时最终的转换函数。最后删除INPUT_ENCODING的设置或者输入UTF-8。这样会使DoxyGen认为我们的文本是UTF-8的,从而不用进行转换。生成替换原始的DoxyGen即可。

另外需要补充的是,还有一种方案是不用修改作者的源代码,但是需要将DoxyGen生成的右边的HTML文件使用工具(如iconv)手工转换成GB2312,然后再使用HTML Help Workshop生成,网上有篇文章介绍过,我测试一下,也是没有问题的。

最后,doxygen是一个开源项目,并且支持vs2005项目,这样一来,如果你觉得哪里不顺手,完全可以把代码下载后自行编译。虽然我感觉doxygen的代码写的不能算是perfect,但是对于一个这样的工程,我们无论如何都需要一种敬意。祝好运~

这样,基本上就能够用doxygen生成漂亮的文档了。代码方面,doxygen支持多种格式的注释风格,根据manual选择自己喜欢的就好。
